庞羽梁仪器仪表（上海）有限公司是乌克兰OKOndt TOFD 2.2 PRO无线系统的授权代理商

乌克兰OKOndt TOFD 2.2 PRO无线系统 产品介绍：
产品品牌：乌克兰OKOndt
产品型号：TOFD 2.2 PRO
产品类别：超声测试
产品备注：无线系统

乌克兰OKOndt TOFD 2.2 PRO无线系统 产品描述：
近年来，TOFD方法已广泛用于焊接接头的快速可靠的超声波测试。 TOFD为测量裂纹样缺陷的临界尺寸提供了很高的精度与极高的准确性。 在广泛的材料厚度范围内都可以实现优于±1毫米的精度。

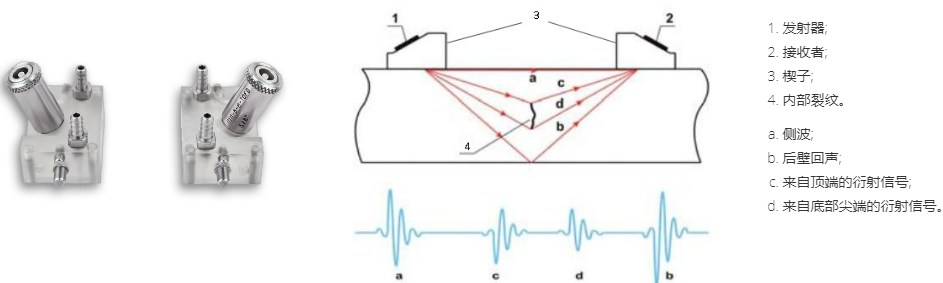

TOFD 2.2 PRO系统使用飞行时间衍射（TOFD）技术对对接焊缝进行机械化超声检测。 该设备用于以下场合的焊接接头的超声波检测：
•扁平物体；
•中、大直径管（外径不小于12英寸（300毫米））取决于扫描仪类型
•球形和圆柱形油气罐——外径不小于33英尺（10米）
壁厚：.25至12英寸（6至300毫米）。 型材类型：CRC Evans，单J坡口焊缝，单V坡口焊缝，双V坡口焊缝，X焊缝。

乌克兰OKOndt TOFD 2.2 PRO无线系统 产品特点：
•快速、准确、重复性高的焊缝检验。
•无线操作。 带有数据采集PC的无损检测检查器可以放置在Wi-Fi范围内的任何位置。
•超声波焊接测试仪可与任何基于Windows的计算机一起使用：笔记本电脑，台式机，平板电脑等。界面对鼠标和手指均友好。
•选择，不要设置！-由于元素库（几何库、材质库、扫描仪库、探测器库等）的存在，因此设置非常快速和全面。
•每个探头下都有独立的自动供水。
•扫描器的设计确保了它的电子设备不会掉下来。

乌克兰OKOndt TOFD 2.2 PRO无线系统 产品优点：
•与脉冲回波技术相比，无论缺陷的方向如何，都能检测到缺陷。
•与射线照相法相比，可以检测出与被测表面不垂直的平面缺陷和裂纹。
•高重复性
•精确的缺陷尺寸确定能力
•仅沿焊缝快速扫描。 一次即可进行全量检查。
•即时结果和带有图形图像的永久数字记录。
•振幅不敏感–声耦合不太重要。
•独立于焊接配置的设置。

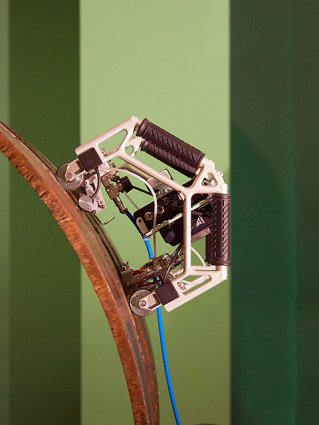

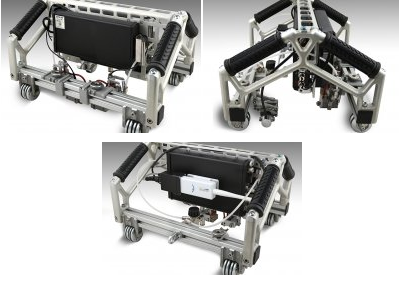

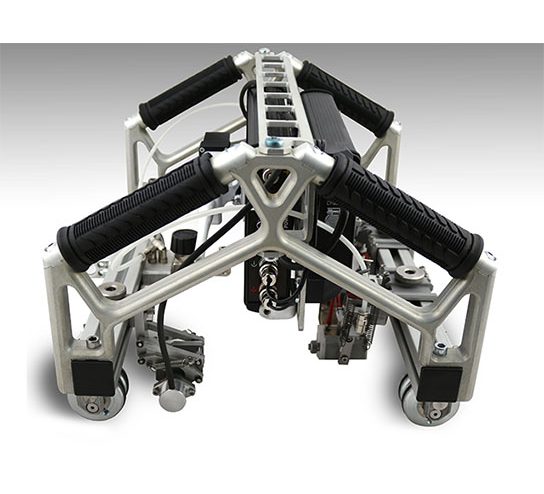

TOFD 2.2 PRO Scanner是紧凑而可靠的设备，可确保稳定的扫描结果。 这种无损检测仪器最常被用作超声波管道检测设备。 带有自定位系统的磁性轮和弹簧加载的探针支架可确保传感器在物体表面上的稳定性，从而确保测试结果可靠性所必需的良好耦合。 扫描仪易于驱动，即使倒置也不会从物体上掉下来。 扫描仪带有TOFD以太网模块，Wi-Fi模块和可充电电池组。 TOFD模块和电池组的外壳防震。 所有设备的防护等级均为IP65。 扫描仪的设计可确保在跌落时，主要的影响将落在扫描仪的结构元件上，从而节省电子设备。 蓄电池可确保8个小时的TOFD 2.2 PRO系统运行。 但如果需要的话，几秒钟内可以用一只手代替。

乌克兰OKOndt TOFD 2.2 PRO无线系统 软件简介：
TOFD系统软件包含多个选项卡，这些选项卡允许无损检测检查员执行逐步的设置过程以及数据采集及其分析。 该软件可以通过鼠标和触摸屏进行管理。
因此，该设备可以与任何类型的计算机一起使用-平板电脑，笔记本电脑，台式机，一体机等。由于设置元素库应用程序（如几何库、材料库、扫描仪库、探针库等）的广泛可能性，设置过程非常方便。
所以说，设置意味着只需从对应的库中选择所需的元素。 可以随时存储和加载适用于特定测试任务的完整安装程序包。
主要软件功能分布在以下选项卡中：

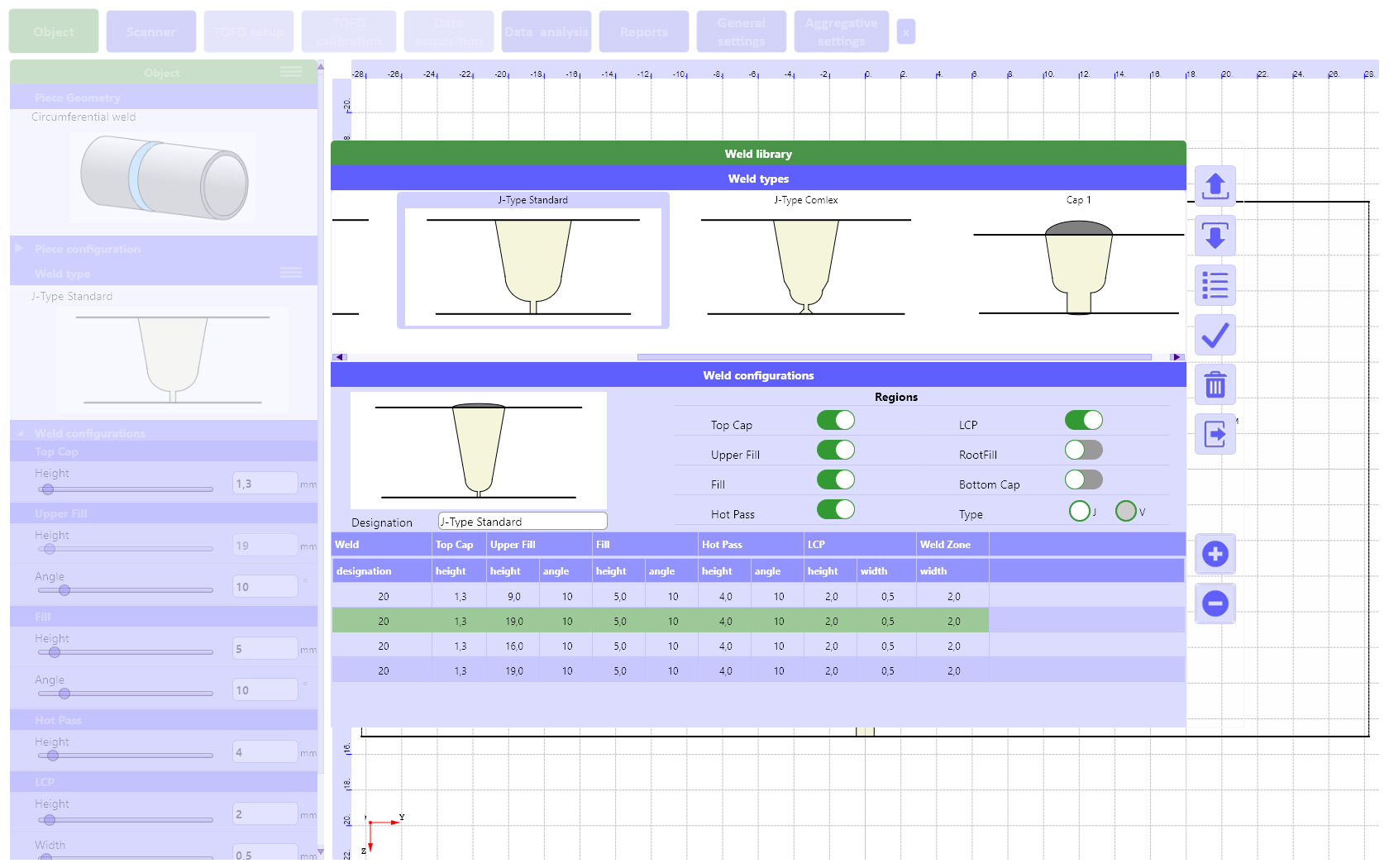

«对象»选项卡：
•选择测试对象的几何形状并设置其尺寸；
•选择测试对象材料；
•选择焊接斜面的类型并设置其所有尺寸。

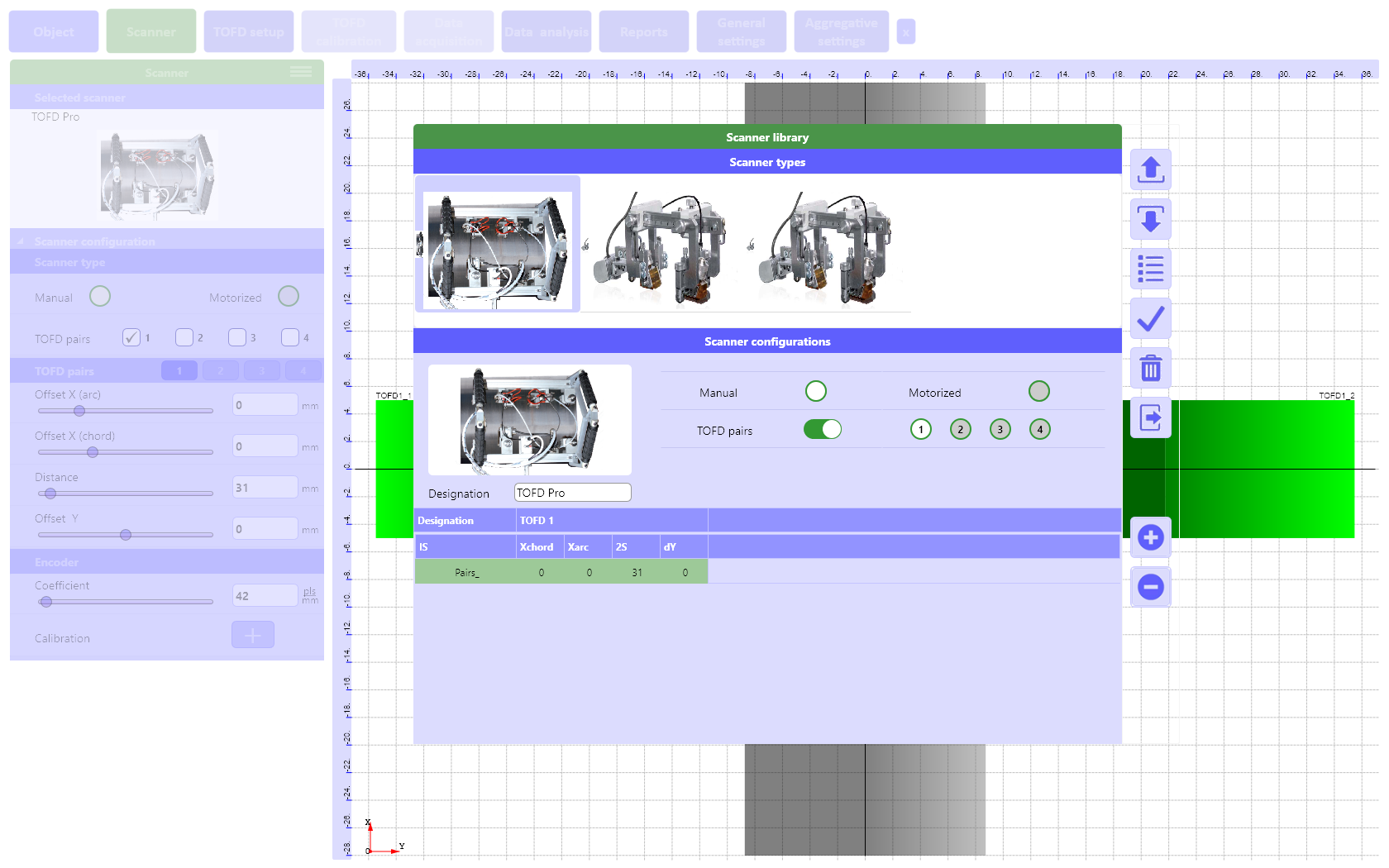

«扫描仪»选项卡：
•选择扫描仪；
•设置扫描仪类型：手动，电动；
•设置相对于坐标系原点的TOFD传感器对的空间位置；
•使用多达4对TOFD换能器；
•进行编码器校准。

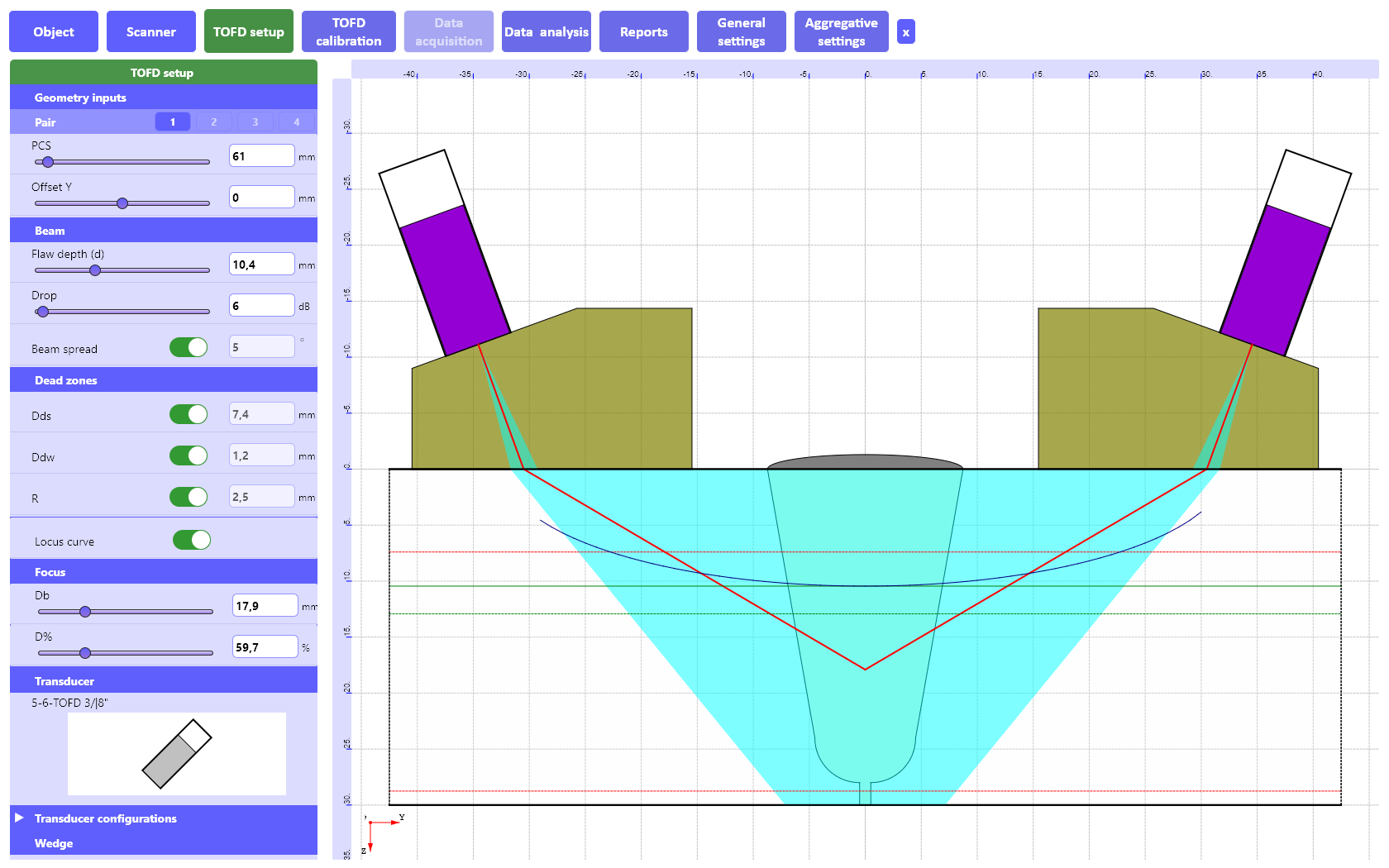

«TOFD设置»选项卡：
•选择TOFD探针、TOFD楔块的类型或参数设置；
•设置PCS（TOFD传感器的分度点之间的距离）及其相对于焊接接头轴线的位移；
•使用TOFD计算器计算和图形显示以下参数：
∗空间分辨率（R）；
∗扫描表面死区（D）；
∗后墙盲区（D）;
∗轨迹曲线；
∗光束传播。

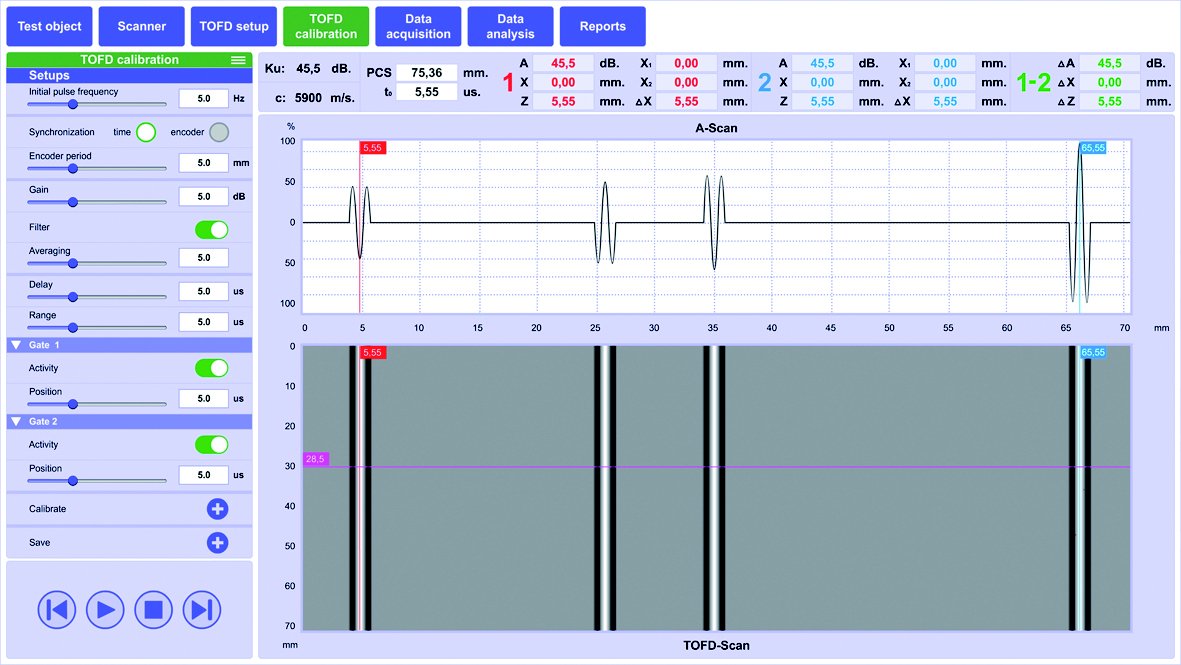

«TOFD校准»选项卡：
•设置主要的超声波检验参数；
•进行实时TOFD校准；
•实时检查校准块中反射镜的检测情况；
•保存校准结果。

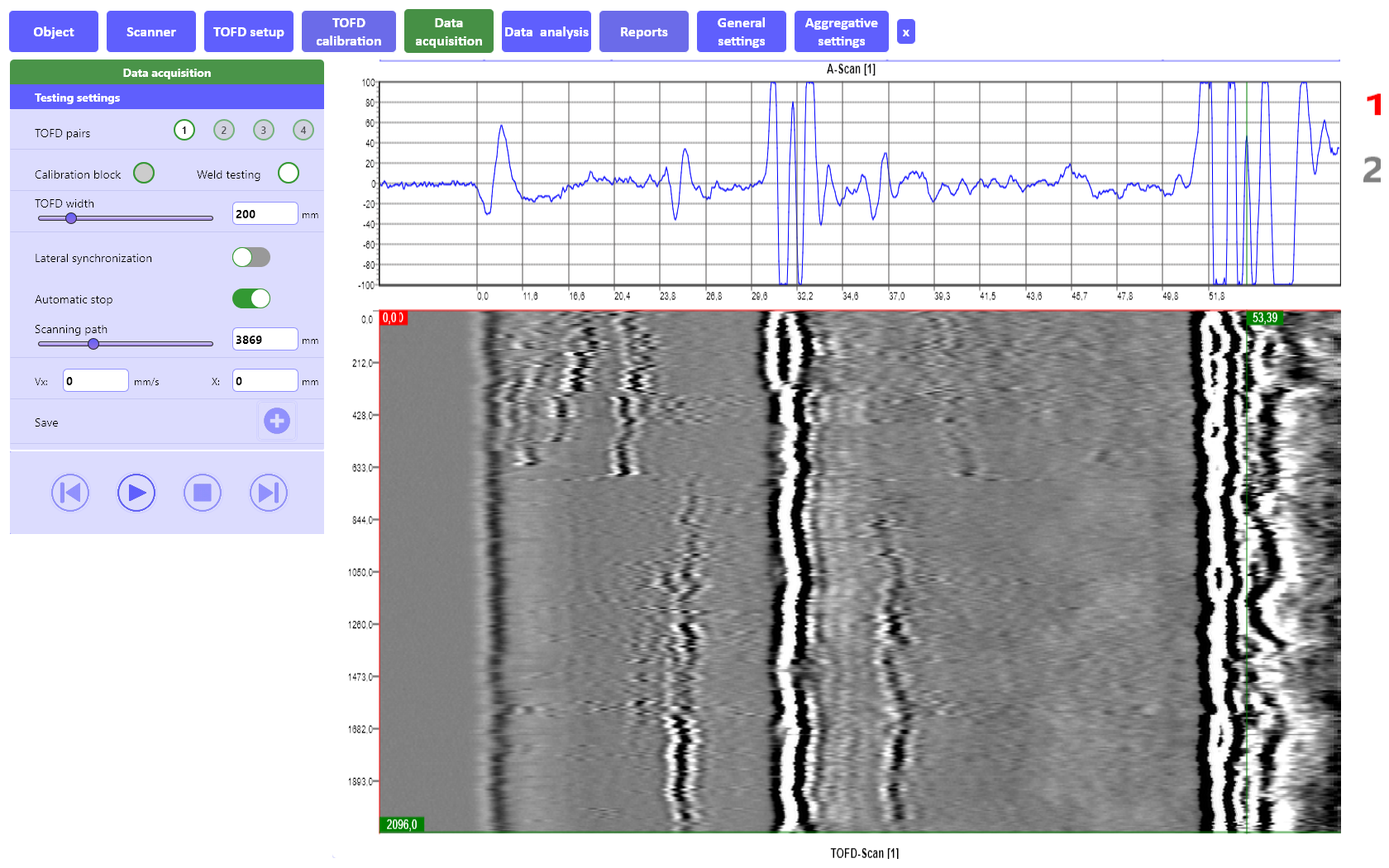

«数据采集»选项卡：
•在测试过程中进行A扫描+ TOFD扫描显示；
•进行测试和数据采集；
•显示当前扫描仪位置和扫描速度；
•测试过程中的横波数据同步；
•考虑到扫描方向和在声耦合损耗下重新扫描区域的能力；
•保存测试结果。

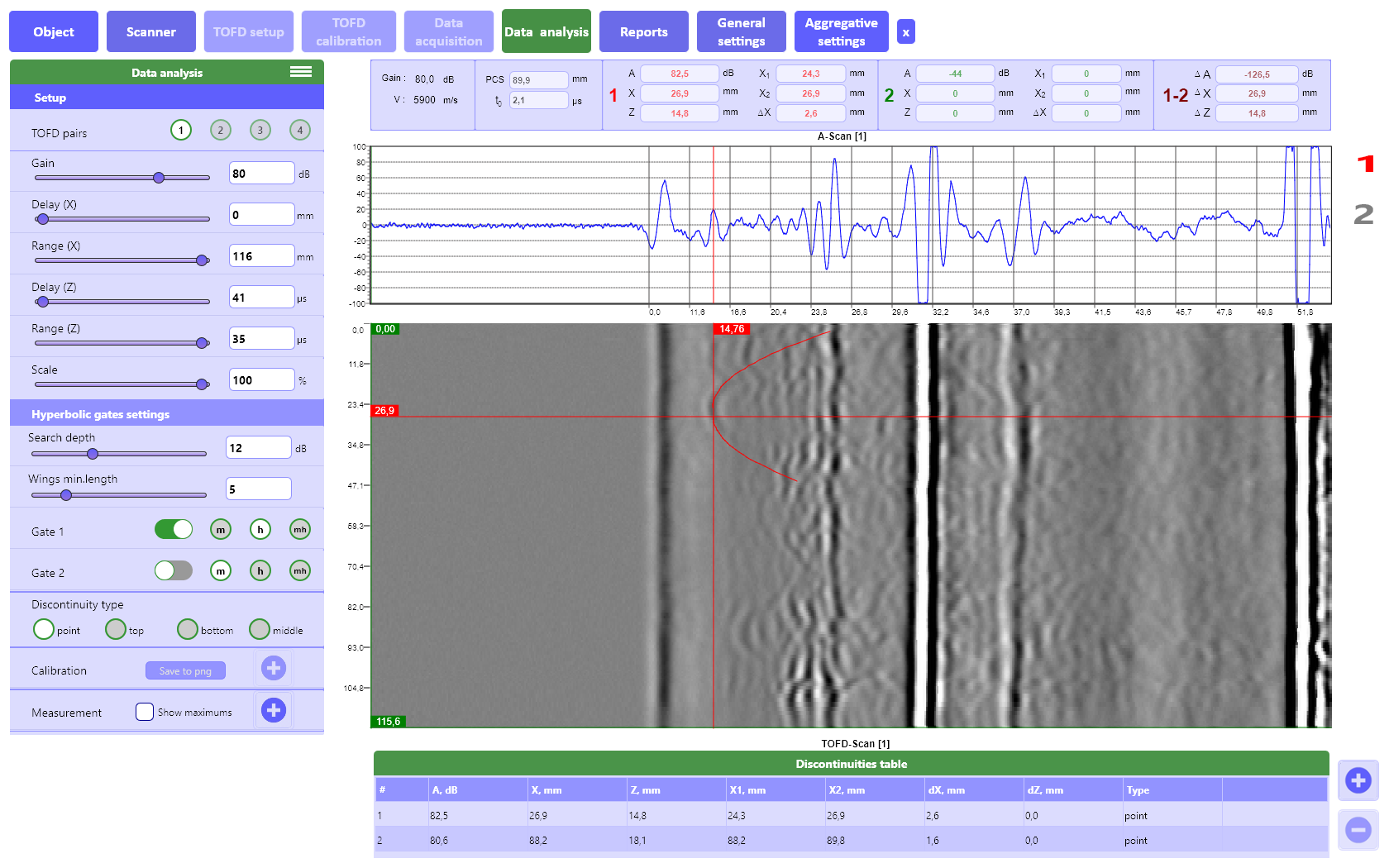

«数据分析»选项卡：
•以А扫描和TOFD扫描的形式查看和分析保存的数据；
•使用两个测量门（类型：正常，双曲线，手动双曲线）快速详细地分析测试结果；
•对于所有指示，可以测量以下参数：
∗它们在物体中的位置（X和Y坐标）；
∗它们的长度（ΔX）；
∗它们的深度和高度（Z，ΔZ）；
∗它们的类型：“体积”，“上表面破裂”，“下表面破裂”或“内部”；
•建立缺陷表及其保存。

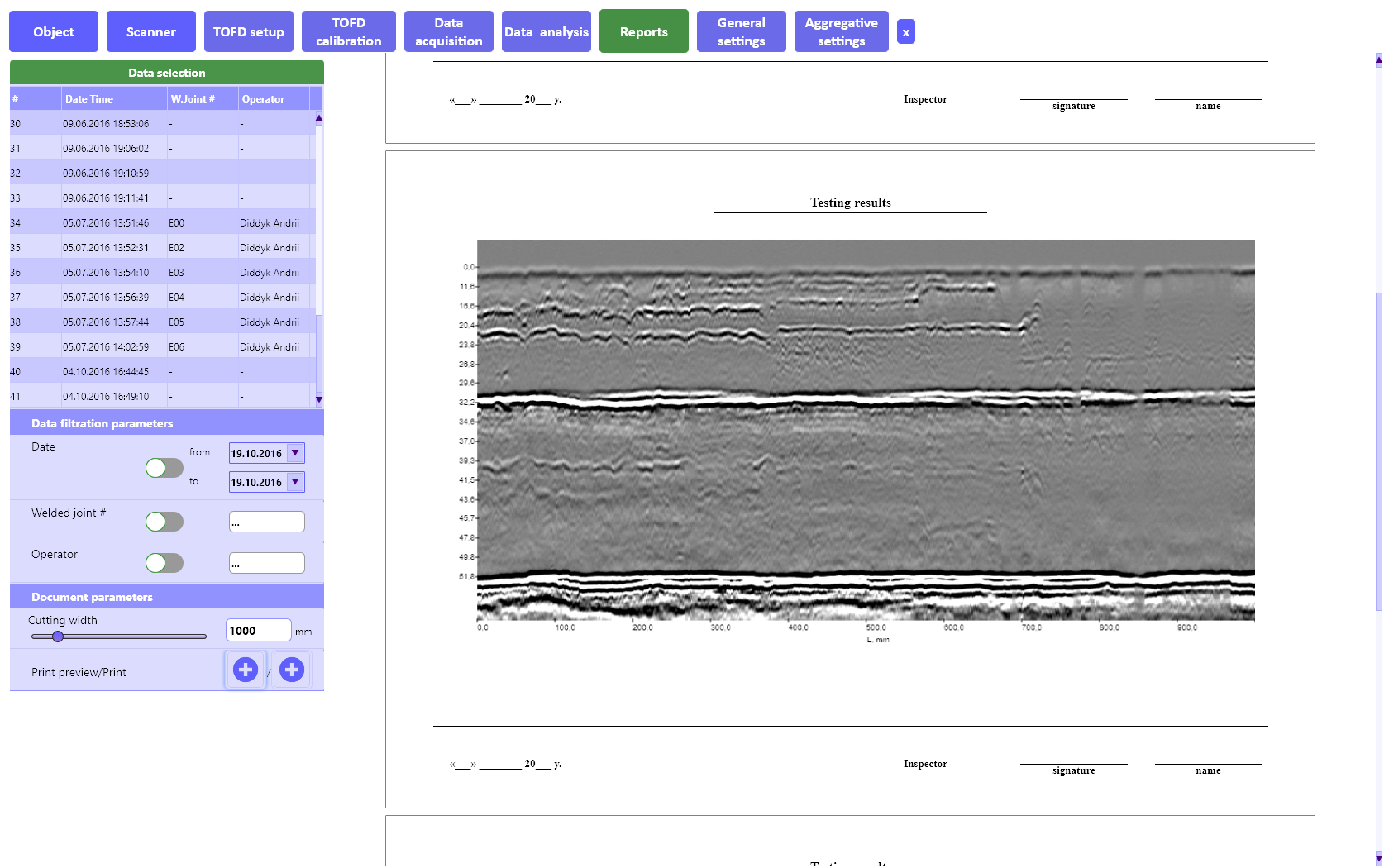

«报告»选项卡：
•在数据库中对测试结果进行排序和过滤；
•TOFD扫描缩放以打印输出；
•报告预览；
•报告打印。

乌克兰OKOndt TOFD 2.2 PRO无线系统 相关参数：

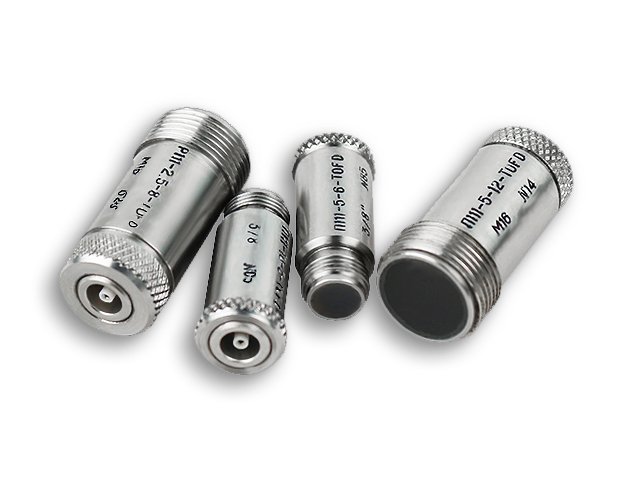

TOFD传感器规格:

目录编号	频率，MHz	元素直径 以毫米为单位		物体厚度（毫米）
		in	mm	in	mm
TWS10-3-TOFD 3/8″	10	0.125	3	.390-.600	10月15日
TWS10-6-TOFD 3/8″	10	0.25	6	.600-1.4	15-35
* TWS5-6-TOFD 3/8″	5	0.25	6	1.4-2.0	15-50
TWS5-12-TOFD M16	5	0.5	12	2.0-4.0	50-100
TWS3-12-TOFD M16	3	0.5	12	4.0-8.0	100-200
TWS2.5-12-TOFD M16	2.5	0.5	12	8.0-6.0	200-300
TWS2.25-12-TOFD M16	2.25	0.5	12	8.0-6.0	200-300
TWS3-8-TOFD M16	3	0.325	8	4.0-8.0	100-200
TWS2.5-8-TOFD M16	2.5	0.325	8	4.0-8.0	100-200
TWS2.25-8-TOFD M16	2.25	0.325	8	4.0-8.0	100-200

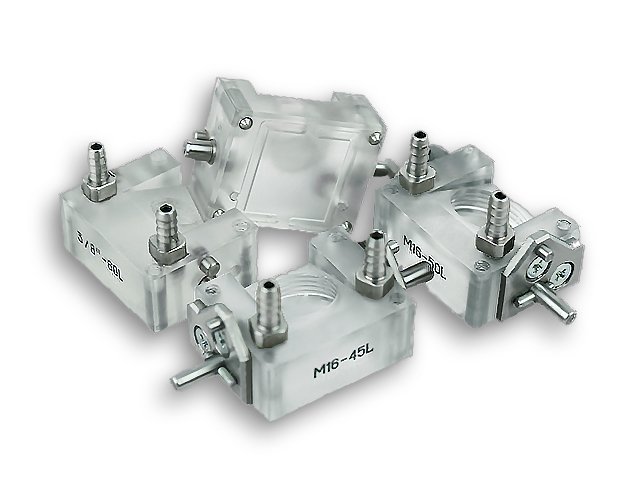

TOFD楔子规格:

目录编号	螺纹	折射角o
WS45 L-3/8″-TOFD	3/8″	45
WS60 L-3/8″-TOFD	3/8″	60
* WS70 L-3/8″-TOFD	3/8″	70
WS45 L-M16-TOFD	M16	45
WS60 L-M16-TOFD	M16	60
WS70 L-M16-TOFD	M16	70

一般规格

测试对象的参数
厚度	25-2英寸（6-50毫米）
在平坦的圆柱形物体	12英寸（300毫米）的直径
所述球形物体从在平坦	33英尺（10米）的直径
配置文件类型
扫描器（所有车载电子装置）
尺寸（长×宽×高）	380×310×240毫米
重量	7.5公斤
TOFD杂志	1
每个探针被连	接到液体供给
Compatible probes and wedges
频率	1-15 MHz
角度（L波）	45°, 60°, 70°
测量
游标数	2
游标类型	常规（十字）双曲线
手动定位	✔
自动定位	✔
*对测量	✔
相对测量	✔
适应症表	✔
指示参数	X, X1, X2, dX Z, Z1, Z2, dZ 类型（点，上，下，中，体积）振幅
单位	mm / in / us
输出字段	5

TOFD装置规格

单元连接器
脉冲接收器	2 × BNC
编码器	✔
功率	✔
RS485	✔
局域网	✔
同步输入	✔
触发输出	✔
脉冲发生器
类型	SWP
电压 (SWP)	50 V, 100 V, 150 V, 200 V, 250 V, 300 V, 400 V
能量 (SWP)	20 ns至500 ns，步长为10 ns
PRF	从15到2000 Hz的
接收者
范围	可达100 us
延迟	最多100 us
增益	0至110 dB，以0.1 dB步进
最大信号输入	20 V p-p
带宽	0.2 MHz – 27 MHz
滤波器	1 MHz, 2-3 MHz, 4-5 MHz, 10 MHz, 15 MHz, 全频带
整流	射频
信号平均值	2x / 4x / 8x / 16x / 32x

乌克兰OKOndt TOFD 2.2 PRO无线系统 产品配置：

基本交付方式：

• TOFD 2.2 PRO扫描仪 （板载电子设备，电池和传感器);
• 适用于MS Windows笔记本电脑/平板电脑的软件；
• 充电器；
• 手册（纸本）；
• 行李箱。

可选项：

• 预装TOFD软件的坚固型笔记本电脑或平板电脑；
• 其他传感器（请参见“传感器”标签）；
• 便携式水箱（3,52gal / 16l）和电动泵（2-4,5Bar）
• 备用电池。
