俄罗斯泰克诺AC’TECHNO-AC’ 电缆和管道探测仪 Success AG-309.15N

俄罗斯泰克诺AC’TECHNO-AC’

庞羽梁仪器仪表(上海)有限公司是俄罗斯品牌TECHNO-AC的中国总代理商

俄罗斯泰克诺AC’TECHNO-AC’电缆和管道定位器 Success AG-309.15N 产品简介:
产品型号:AG-309.15N
产品品牌:泰克诺AC’TECHNO-AC’
产品类别:管线定位仪
产品备注:电缆和管道定位器

俄罗斯泰克诺AC’TECHNO-AC’电缆和管道定位器 Success AG-309.15N 产品概述:
用于检测电缆和任何金属管道的高科技设备。
三种操作模式:“ROUTE”、“GRAPHIC”、“FRIEND-OR-FOE”
三个内置传感器使全向天线在 LCD 显示屏上显示电缆或金属管道的方向
内置传感器,用于深度和电流的数字测量
测量深度为 10 m
无源频率:电源、无线电、BB
有效频率:512/1024/8192/32768 Hz
灵敏度:100μA
具有高分辨率和可调背光亮度的大型 LCD 显示屏
发射器 – 20W
铸体,外壳沿整个长度密封到连接器
保修:1年

俄罗斯泰克诺AC’TECHNO-AC’ 电缆和管道定位器 Success AG-309.15N 产品特征:

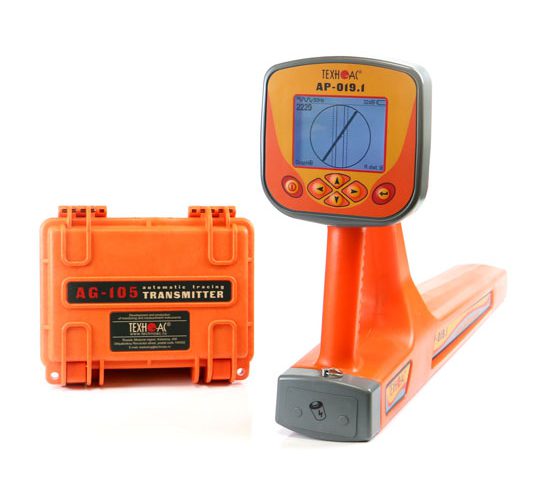

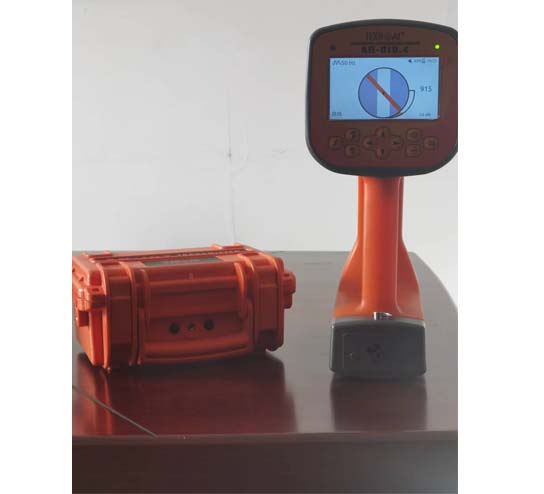

整体式接收器 AP-019
20W AG-105 发射器
地下公用设施的高精度定位可达 10m
直接数字测量高达 10 安培的电缆电流
带有可选推杆和管道探测器的非导电和非金属设施的位置

俄罗斯泰克诺AC’TECHNO-AC’ 电缆和管道定位器 Success AG-309.15N 产品应用:
检测地下长达 10 m 的电缆和任何金属管道
直接数字测量深度达 10 m
在“ROUTE”模式下指示与实用轴的偏差
电流的直接数字测量

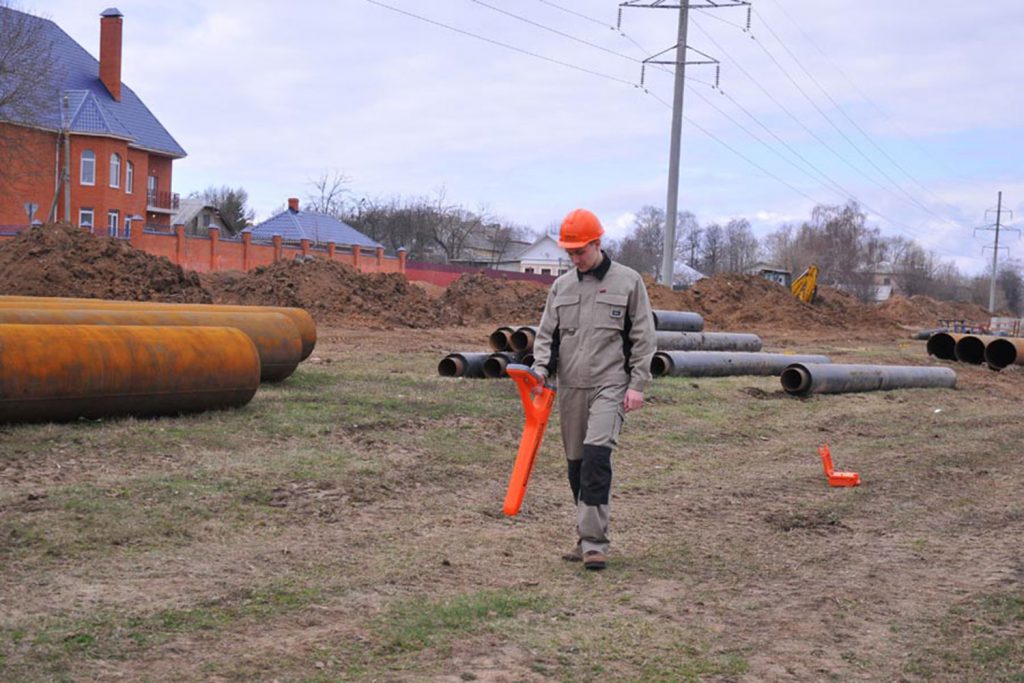

开挖前勘察地面
距发射机连接处的跟踪距离可达 3 公里

俄罗斯泰克诺AC’TECHNO-AC’ 电缆和管道定位器 Success AG-309.15N 产品参数:

接收器 AP-019 规格
范围 价值
滤波器的准谐振频率 50(60) / 100(120) / 512 / 1024 / 8192 / 32768 赫兹
准谐振滤波器品质因数 (Q) 不少于100
频率范围“宽带” 0,04 至 8 kHz
频率范围“无线电” 8 至 40 kHz
电路径的最大增益 >100 分贝
内置传感器数量 4

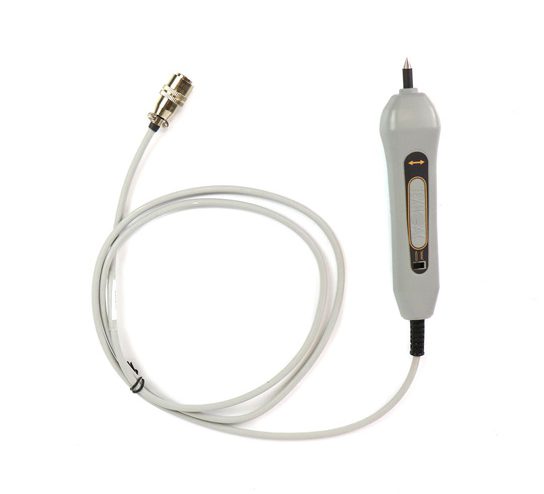

连接的外部传感器 CI-105、HP-117、DODK-117、DKI-117(由«TECHNO-AC»制造)
灵敏度控制 自动 – 用于 2D 显示“路线”。半自动或手动(可选) – 用于“图形”。自动或手动(可选) – 用于 «2F» 模式。
确定路线的埋藏深度 自动在模式 Route 0 to 9,99 m
确定深度的准确性 ±5%
测量接收信号的电流 在 Route 0.001 to 9,99 A 模式下自动
接收信号电流的测量精度 ±5%
支持路由定位发电机的节能(间歇)模式 与“TECHNO-AC”(“脉冲”模式)制造的路径定位发生器组合工作
视觉指示 LCD 显示屏,320×240 像素,LED 照明
诱导参数 – 设置和控制参数;
– 相对于设备的路线位置的 2D 可视化;
– 来自传感器的信号电平图形;
– 路线埋藏深度;
– 信号电流。
音频指示 内置发射器 – 合成声音 HM- 按钮按下的声音指示
电源 4 至 7 V(C 型 4 个元件)
一节碱性电池的连续工作时间 不少于20小时
储存/操作温度范围 -30 至 60 °С  / -20 至 60°С
房屋防护等级 IP54
方面 330x140x700 毫米
重量 2,4 公斤

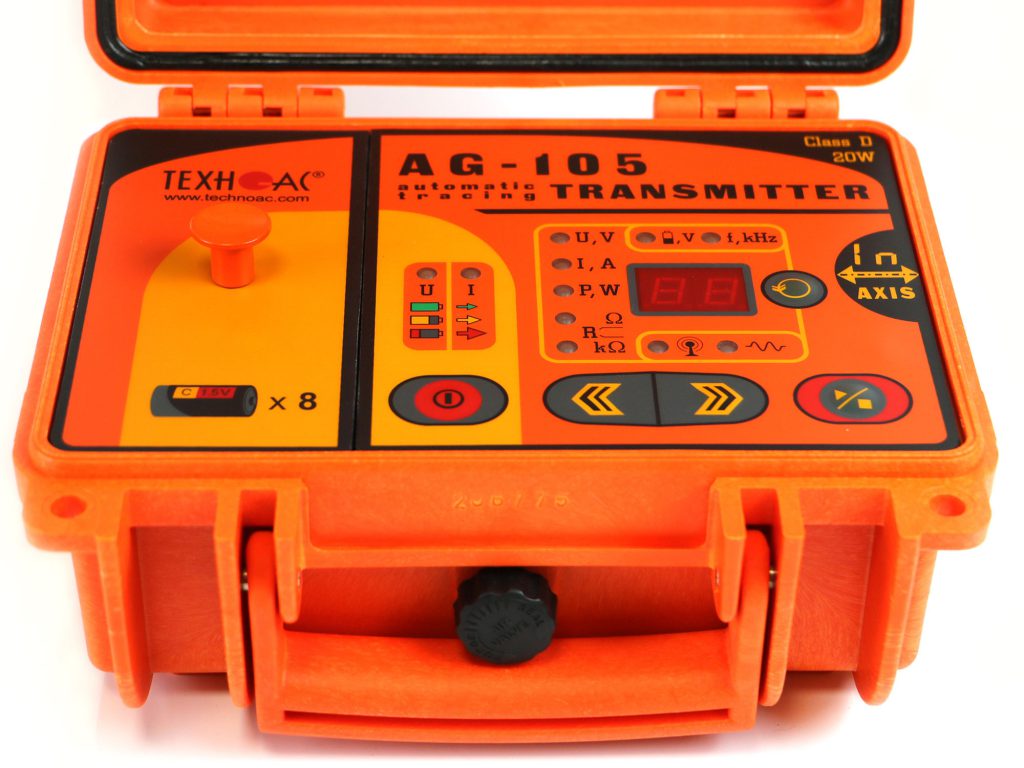

发射机 AG-105 技术规格
连续 «Co» 或脉冲 «Pu» 信号的频率,Hz ± 0,1% – «kHz»
加载“夹子”或“夹子” 512 – «0.5» / 1024 – «1.0» / 8192 – «8.2» / 32768 – «33»
«天线»模式 8192 – «8.2» / 32768 – «33»
操作模式
«天线»模式 内部发射电感« In »。
外置感应发射天线« An »。
«调制»模式(特殊形式的信号) 脉冲« Pu »(正弦信号的短期传输)。传输持续时间 0.12 秒。传输重复频率 1Hz。
双频« 2F »(同时产生1024Hz、8192Hz)。振幅比 4/1(分别)。
电源电压 12…15V 下的输出参数
输出电流,A
手动增量下受程序限制, ≥ 5 – 在频率 512Hz «0.5» / 1024Hz «1.0» / 8192Hz «8.2» / «2F»
3 – 在频率 32768Hz «33»
由程序设置以通过外部负载“夹子”或“夹子”进行自动调整,≥ 0,2 – 在频率 512Hz «0.5» / 1024Hz «1.0» / «2F»
0,1 – 在频率 8192Hz «8.2» / 32768Hz «33»
最大输出电压,V
取决于«调制»,≥ 32 – 在双频调制模式«2F»
40 – 在其他模式下
最大输出功率,W
受程序限制,≥ 20 -在连续 «Co» 和脉冲 «Pu» 模式中,频率为 512Hz «0.5» / 1024Hz «1.0» / 8192Hz «8.2»,负载电阻高达 80Ω 在双频模式 «2F»,负载电阻高达 50Ω .
6 – 频率为 32768Hz «33»,负载电阻高达 260Ω。
电源
电源电压的工作范围 振荡启动的最低可接受电压 – 7V。
操作的最大允许电压 – 15V。
“振荡”模式下的自动关断电压 < 4,2V。
电池组 8 个 «碱性» 电池 1.5V «type С» 推荐 – «Duracell ® ULTRA»。
外部电源(可选) 电池«12V»(例如汽车)输出电压11…14V,最大电流不小于4A。
电源适配器АG114М.02.020(基于 GS60A15-P1J «MEAN WELL» 的额外附件)输出电压 15V,功率 60W。
操作时间(«生命周期») 在电池组运行时,«type Сх8» 由所用碱性电池的质量(容量和«负载能力»)定义,在 «Co»和«2F» 模式下 可以等于4 到 6 小时或从 20 到 30 小时在 «Pu» 模式下,在 «连续» 模式 «Co» / «2F» 的初始输出电压 7W 或脉冲调制模式 «Pu» 的初始输出电压 15W。
在外部电源下完全由外部能源特性调节,因此在市电下工作时间是无限的。
操作特点
振荡过程中输出电压的自动控制 根据电源的“能量潜力”对输出功率进行比例控制。
设备自动关机 在“停止”模式下的电源电压 < 6,5V。
在“振荡”模式下的电源电压 < 4,2V。
电源电压 > 15.5V。
如果超过允许的吸收电流值(确切数字取决于实际模式)。
如果在调整过程中输出短路(启动终端放大器的硬件安全系统)。
在不符合振荡模式设置的情况下,取决于输出端是否安装了外部天线(切换到“停止”模式)。
如果在“停止”模式下出现“长”(≈ 100 秒)停机时间(如果未按下按钮)。
负载调整 自动,直至达到特定消耗率或达到负载电流: – ≥ 0,2A 在频率 512Hz «0.5» / 1024Hz «1.0» / «2F»;- ≥ 0,1А 在频率 8192Hz «8.2» и 32768Hz «33»。
手动后自动调整。

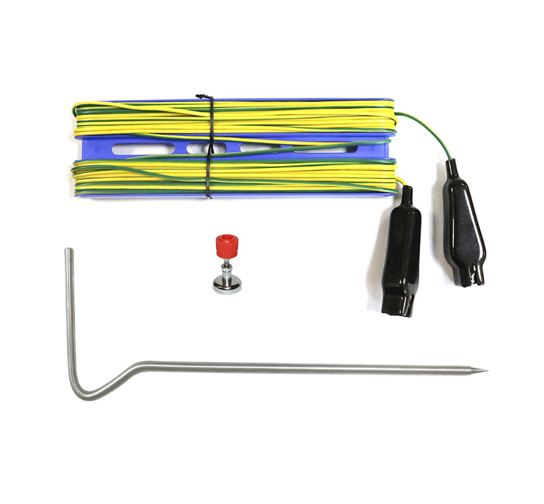

正在检查的实用程序的连接选项 «联系»与“地球返回”的联系。
«非接触» 连接与内部发射天线 «In» 的应用。
使用外部感应发射天线 «An» 进行 «非接触式» 连接(与内部发射天线 «In» 相比,发射强度更高,更容易进入公用设施)。
使用传输感应“夹子”的“非接触式”连接(可以从束中选择电缆)。
结构参数
功率输出放大器 技术 — 将D 级效率更新至 85%。
LED指示灯 单独的发光二极管指示参数和模式。
数字指示器显示模式和参数值,还显示«MULTIMETER»测量的输出参数,例如:输出电压 (V)、负载电流 (A)、负载功率 (W) 和负载电阻 (Ω /kΩ)。
电子单元(外壳)的外形尺寸,不超过,mm。 216х180х105mm
电子单元的重量,不超过,kg 2
运行时允许的环境温度范围 – 30 °С 至 +60°С使用“电池”电源,不建议在低于零的环境温度下使用设备。
防护等级 IP65(外壳关闭时)。

, , , , , , ,
