施罗德QV高清双模潜望镜产品介绍：
产品型号：QV
产品品牌：施罗德
产品类别：潜望镜
产品备注：高清双模潜望镜
施罗德QV高清双模潜望镜产品简介：

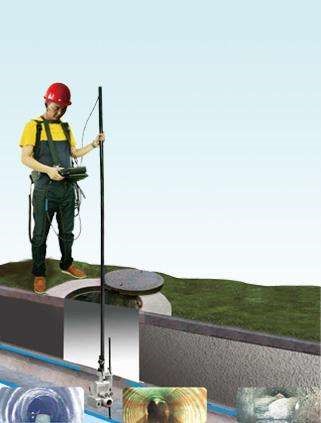

高清双模潜望镜是一种管道视频检测仪，用于大型容器罐体内部视频检查，市政排水管道快速视频勘察，隧道涵洞内部空间状况视频检测，槽罐车内部视频检测等。由定制1080P机头+7寸工程宝+7米碳纤维杆、U型探针、连接线缆、激光测距六部分组成；通过操作7寸工程宝人机界面，可实现控制潜望镜在管道内采集到的管道内部图像通过模拟线缆实时传输到7寸工程宝进行实时监视。管道视频检测仪是一种极其实用，操作方便，功能完善的管道检测设备。
施罗德QV高清双模潜望镜产品应用场所：

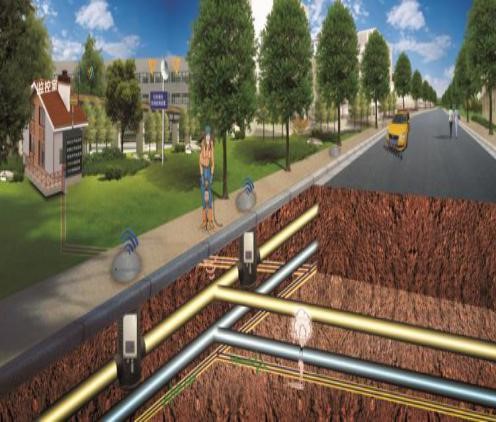

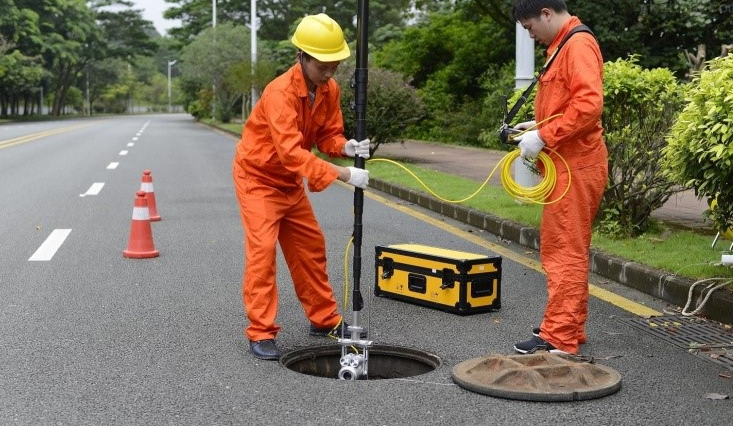

1、城市地下管网检测
2、市政地下管道检测
3、管网数据采集工具

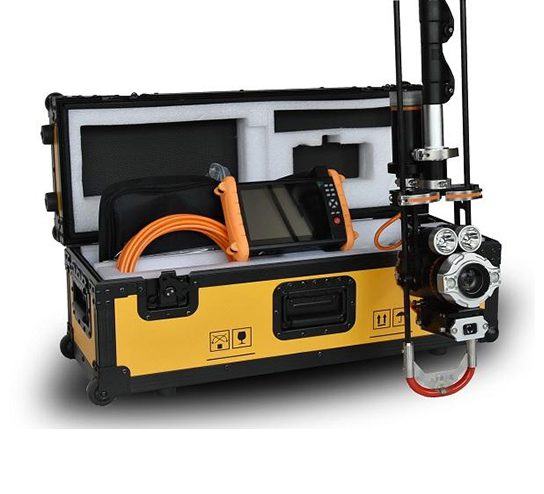

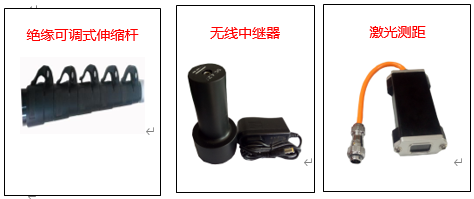

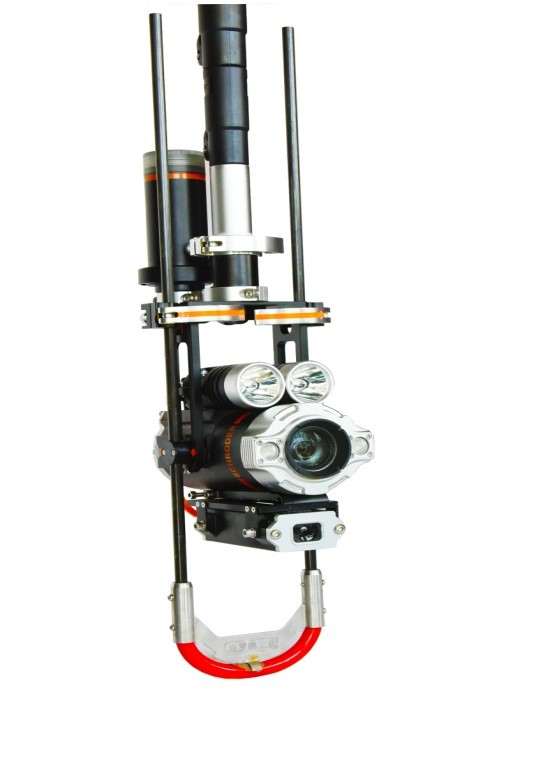

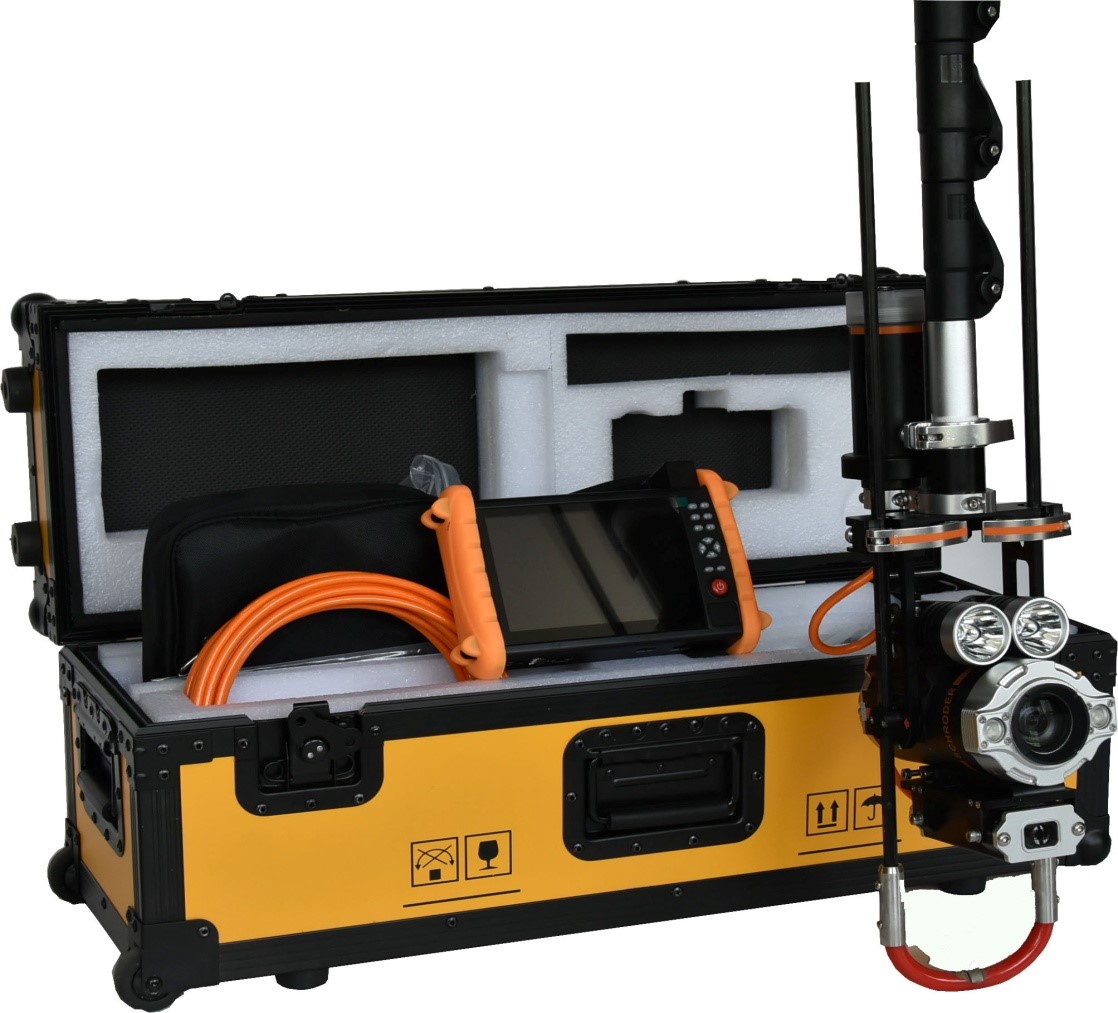

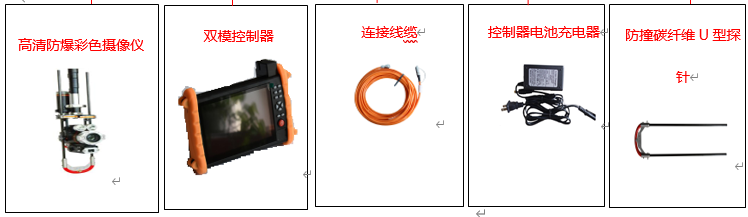

系统组成图
（注：具体产品外观，请以实物为准）
SINGA300管道检测机器人系统组成
系统的主要技术指标与参数

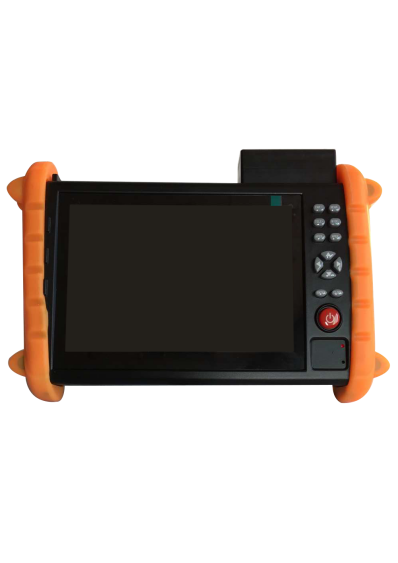

| 2 | 7寸高清IPS全视角显示屏
|
1、7英寸全视角IPS屏 2、分辨率1280×800，PPI：216； 3、可调背光亮度，最大500cd； 4、对比度800：1 5、G+G结构电容触摸屏； 6、内置150M WIFI； 7、支持H264/MPEG4/MJPEG格式； 8、HDMI高清图像输出，支持1080P60fps 9、 机身内存容量：8G 10、 储卡容量：最大支持32G； 12、电源：DC:14.8V/10.4Ah；全负荷情况下只能使用5.5个小时左右，不在全负荷的情况下可以使用6-7个小时。 13、工作温度：-10℃～+50℃ 14、 尺寸：23cm×14cm×4.5cm； 15、 重量：1.5kg（不含电池，电池重1kg）。 |
 |

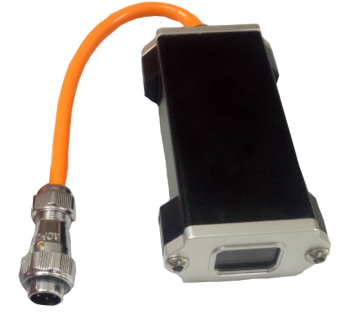

| 3 | 激光测距仪 | 1、量程:70m
2、精度：±2mm 3、安全等级:激光等级2级，EN60825 4、防护等级：IP68 5、测量频率：5Hz. 6、波长：635mm |
 |

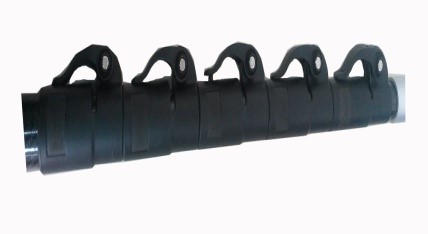

| 4 | 绝缘可调式伸缩杆 | 材质：碳纤维，收起长度：1.58M ，节数：6节（7米杆重2.5kg） |  |
| 5 | 防撞碳纤维U型探针 | 优点：方便客户按实际标明的数值灵活调节探针的高度（数值范围70CM～120CM） |  |
| 6 | 控制器电池充电器
|
充电器输入：100V-240V 50/60Hz 1.5A max，输出：DC16.8V 1A
|
 |
| 7 | 连接线缆
|
线缆长9米（可选12米和14米）
|
 |
| 8 | 无线中继器 | 为多台无线上网设备提供一个对话交汇点
电源适配器输出：DC4.2V 1A
|
 |
功能效果展示图对比

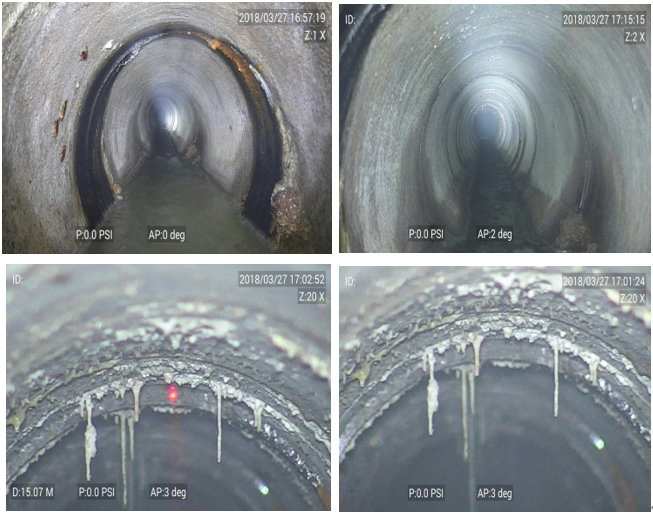

1、高清高清双模视频效果

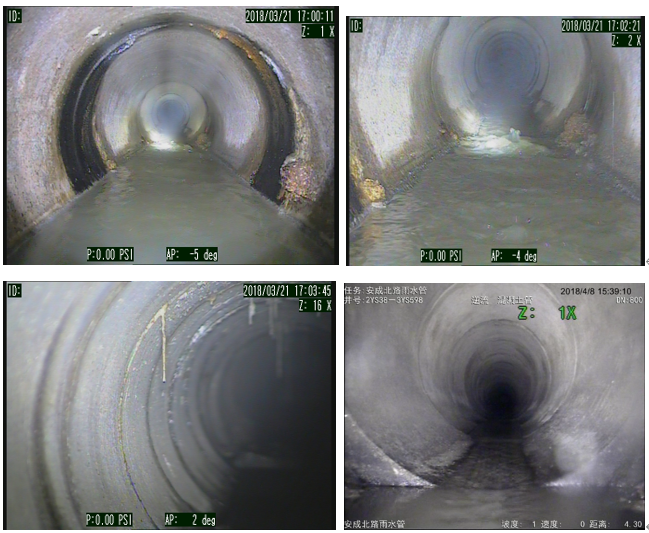

2、标清潜望镜视频效果：
产品所遵循的相关标准：
CJJ3-90 排水管渠工程检验评定标准;
CJJ 6-2009 城镇排水管道维护安全技术规程；
CJJ 7-2007 城市工程地球物理探测规范；
CJJ 68-2007 城镇排水管渠与泵站维护技术规程；
CJJ124-2008 镇（乡）村排水工程技术规程；
CJJ127-2009 建筑排水金属管道工程技术规范；
CJJ 181-2012 城镇排水管道检测与评估技术规程；
CJJ/T 147-2010 城市燃气管道非开挖修复更新工程技术规程；
CJJ_T 210-2014 城镇排水管道非开挖修复更新工程技术规程；
GB50268-2008 给水排水管道工程施工及验收规范和条文说明
产品包装与运输：
1、产品包装要求：
1、包装的产品须经产品检验合格，随车文件齐全。
2、产品包装应具有足够强度，保证产品能够经受多次装卸、运输无损伤、变形、降低精度、锈蚀、残失，能安全可靠地运抵目的地。
3 、产品发运前必须编制发运清单，清单上必须明确产品名称、编号、数量等信息，以便收货单位核查。
4、针对汽车、火车为运输工具的包装，在装车前，根据运输距离，要求加装木架或木箱，避免车辆颠簸而发生货物散架或损坏。
5、针对船舶为运输工具的包装，要求在做好稳固包装的前提下，同时做好防水、防潮处理，避免海水或湿气对产品造成损坏。
6、针对飞机为运输工具的包装，要求提前了解空运的要求，提前安排电池的运输。

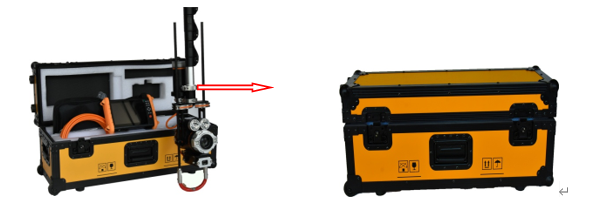

2 、产品包装图示：
| 包装项 | 包装尺寸 | 备注 |
| 可拉式航空仪表箱 | 80*30*30 |
（注：图片仅供参考，以实物为准）
 |
|
