在线腐蚀监测系统

在线腐蚀监测系统

在线腐蚀监测系统产品介绍:

一、在线腐蚀检测的目的

建立在线腐蚀监测系统,其意义主要有以下几点:(1)可以识别腐蚀的高发区间,可以对介质腐蚀性进行实时监测和评估,预防事故的发生,减少非计划停车,为科学管理与决策提供依据,保证安全管理方面的需要;(2)预测设备寿命,最大化运行周期,保持生产装置的技术完整性以避免环境污染,避免第三方损伤和意外的生产延误,保障经济效益;(3)有利于分析腐蚀原因,了解腐蚀过程与工艺参数之间的关系,优化工艺防腐方案,或评价一些防腐方法的实际效果。

在线腐蚀监测系统由监测探针(探头/电极)、现场安装附件及其腐蚀(测厚/PH)变送器、数据处理硬/软件系统及数据服务器组成;该系统主要功能是采用探针对管线、设备的腐蚀状况进行在线监测,测试腐蚀的总体腐蚀速率的变化,了解装置的腐蚀趋势、介质PH变化、金属本体厚度变化及评估添加药剂的效率,调整注入药剂工艺;由监测系统软件进行数据处理,绘制总体腐蚀速率曲线图谱,显示和计算具体腐蚀数据,分析腐蚀趋势,为生产装置的工艺防腐提供参考数据,为设备的安全稳定运行保驾护航。

二、装置在线腐蚀监测点信息建议表

(待技术方案确认时需现场勘查整理具体安装部位、温度等以下空白参数的填写,现场安装及实际运行过程中,业主可随时对现场安装部位进行调整,系统提供商必须无条件配合提供技术支持,保证系统的平稳有效运行。)

三、系统概述

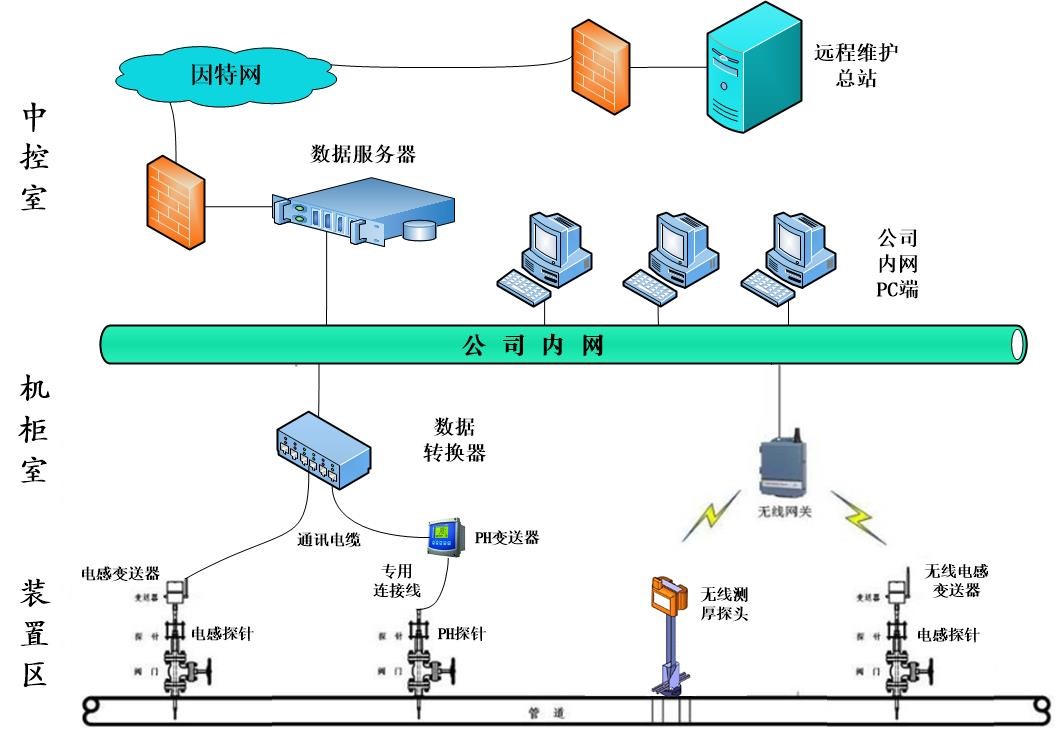

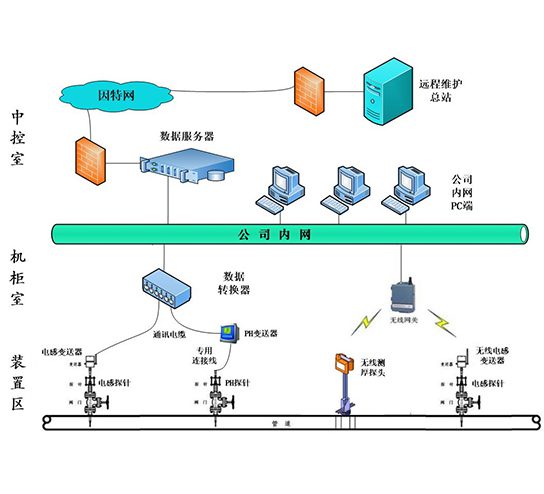

系统基本组成为:腐蚀探针、PH探头及测厚探头、数据变送器及测厚节点、数据通讯转换器、服务器、及专用操作工具包等。

腐蚀变送器与腐蚀探针安装在现场,将监测到的信号转换为相应信号(电感变送器信号:RS-485,PH变送器信号为HART信号)传送至数据通讯转换器。数据通讯转换器安装在现场机柜室的机柜内,负责为现场腐蚀变送器供电并接收现场腐蚀检测数据,并将监测数据通过工厂局域网TCP/IP 协议传送至腐蚀监测数据管理服务器。

腐蚀监测数据管理服务器配有在线腐蚀监测管理软件,分析诊断软件,数据报警模块和数据远程通讯软件,用于处理腐蚀检测数据,给出分析结果并通过工厂局域网发布腐蚀监测数据。工厂局域网的客户端可通过网页形式访问服务器,浏览腐蚀在线监测数据。

四、腐蚀在线检测产品技术参数

  1. MICROCOR®电感探针与变送器技术性能指标

MICROCOR是目前全世界范围内唯一可在任何腐蚀过程的环境下,进行快速、准确测量腐蚀速率的技术。测量可以在各种介质中进行:如导电溶液、非导电溶液、油、雾、气、多相环境,地下、或水泥中。利用MICROCOR可以清楚地看到一般测量技术所不能检测到的腐蚀速率的短期变化。这种特点使得MICROCOR成为一种用于腐蚀过程监测,腐蚀过程控制,缓蚀剂效应评价,阴极保护研究的理想测试技术。

  1. MICROCOR探头:

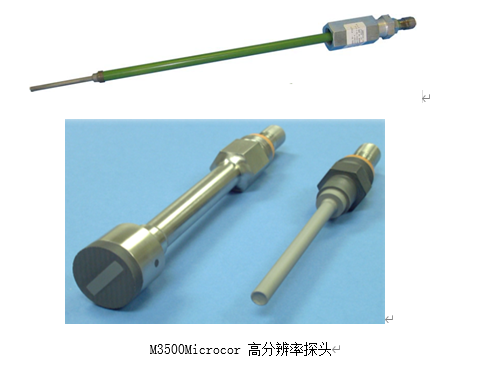

MICROCOR探头采用全焊接技术,密封性好,耐高压、耐腐蚀能力强。探头最大承受压力可达10.3MPa。

探头使用寿命长:0.5mm/a厚探头,在10mpy (0.254mm/年)腐蚀环境当中可连续使用1年。

  • 技术规格:
  • 安装方式:DN40及以上阀门,阀门连接可采用锥管螺纹连接或法兰式螺纹短接连接
  • 响应时间:0254mm/a=1.1小时;0.254mm/a ≤10分钟
  • 电感探针分辨率:≤5nm
  • 电感探针工作条件:
  • 介质温度:0℃~260℃/260℃~450℃可选
  • 压力:0MPa~6.9MPa/6.9MPa~10.3MPa
  • 探头敏感元件:管状,5mm厚(20mil)
  • 探头敏感元件材料:管道级材料可任意选择
  • 探头寿命:
  • 厚度5mm探头,有效寿命0.254mm,在0.254mm/a腐蚀速率工况下使用1年
  • 探头防介质泄露措施:一级保护,测量元件与探针一体化焊接。二级保护,探针杆内部充满阻热耐压填充物。三级保护,探针为采用玻璃密封航插,探针密封填料函采用高分子聚四氟材料密封。
  1. MICROCOR数据变送器:

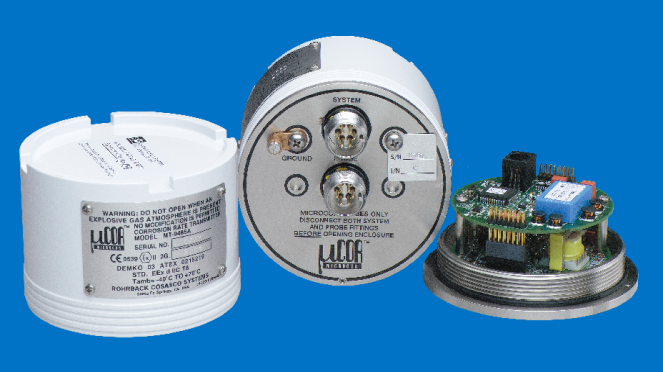

Microcor高分辨率数据变送器采用密封防爆盒,底部连接插头为玻璃-镀金插脚连接,并采用双重O型密封圈密封,工作电源为24VDC,输出信号为RS485信号。变送器有测量、逻辑以及电源等模块组成,所有这些模块在出厂前都已被标定。其工作原理为电磁感抗测量法(获得北美、欧盟专*认证,专*号:5,583,426)。

主要性能特点:

  • 18位分辨率 1/262144
  • 探头敏感元件阻抗范围: 1 ~ 50毫欧姆
  • 电源: 10到32伏直流电源
  • 电流消耗: 17mA@24VDC
  • 通讯: RS485双线,2400波特率
  • RS485地址: 0 ~ 31
  • 环境温度: -40℃ ~ +70℃
  • 外壳防护等级: NEMA 7 & IP 66/ NEMA 4X
  • 重量: 6公斤
  • 最高采集速率: 1次/1分钟
  • 最低采集速率: 1次/任意
  • 危险区域认证: 欧洲:(CE/ATEX/EMC)CE 0539 II 2G

DEMKO 03 ATEX 0215219

STD EEX d II C T6

Tamb= -40C to +70C

美国/加拿大:Class I, Zone 1, AEx d IIC T6/EX d IIC T6

Class I, Div 1, Groups A, B, C, D

Tamb= -40℃ ~ +70℃

2.腐蚀通讯集中器

腐蚀通讯集中器做为仪表部分的信号集中转换处理核心,负责为现场设备提供24VDC直流电源,并且将现场数据RS485格式转换为TCP/IP格式,通过工厂局域网把检测数据传送到服务器。

其主要功能如下:

  • 能够集中各个监测仪器数据的分析,自动完成监测仪器数据的请求,事件的记录等功能;
  • 腐蚀监测数据采集集中器采用工业级设计,与外部的通信采用多种隔离方式,包括DC/DC隔离、光耦隔离、变压器隔离.

3.系统数据服务器

系统数据服务器做为腐蚀在线监测系统的管理核心部分,配置腐蚀在线监测系统专业管理软件,可实时存储、计算、显示监测现场探针监测数据及形成数据与图谱。

系统数据服务器的主要功能:

  • 负责接收、存储、备份现场变送器上传的数据。
  • 系统采用双硬盘冗余热备份,保障数据存储安全。
  • 系统具备守候程序实时监控系统软件运行状态。
  • 系统设置信息可以导出到文件中备份。
  • 系统满足高安全性要求,不影响工厂内部的网络安全性以及数据保密性。在线探针专用工具

4.在线探针专用工具

技术规格:

  • 快速安装与拆卸
  • 易于操作
  • 轻型工具
  • 1500PSI(3MPa)工作压力
  • 便于携带
  • COSASCO ® 质量保证

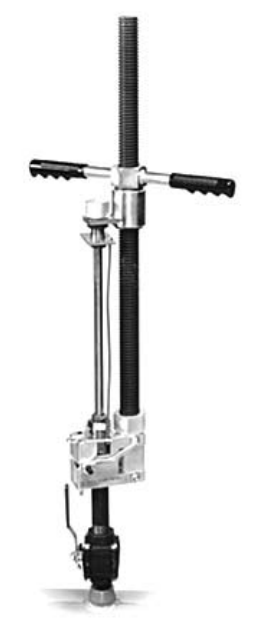

  • COSASCO ® 回收工具是一种便于单人操作的轻型工具。在压力高达1500PSI环境下,它可对探头、传感器和注入设备实施安全而可控的插入和回收。
  • COSASCO ® 回收工具与RCS可伸缩系统的高压承压器、探头、传感器和注入设备完全兼容,也与标准的1英寸全尺寸球阀和短接兼容。
  • 如同装在便携箱里的其他工具和适配器一样, COSASCO ® 回收工具也容易携带和存放。

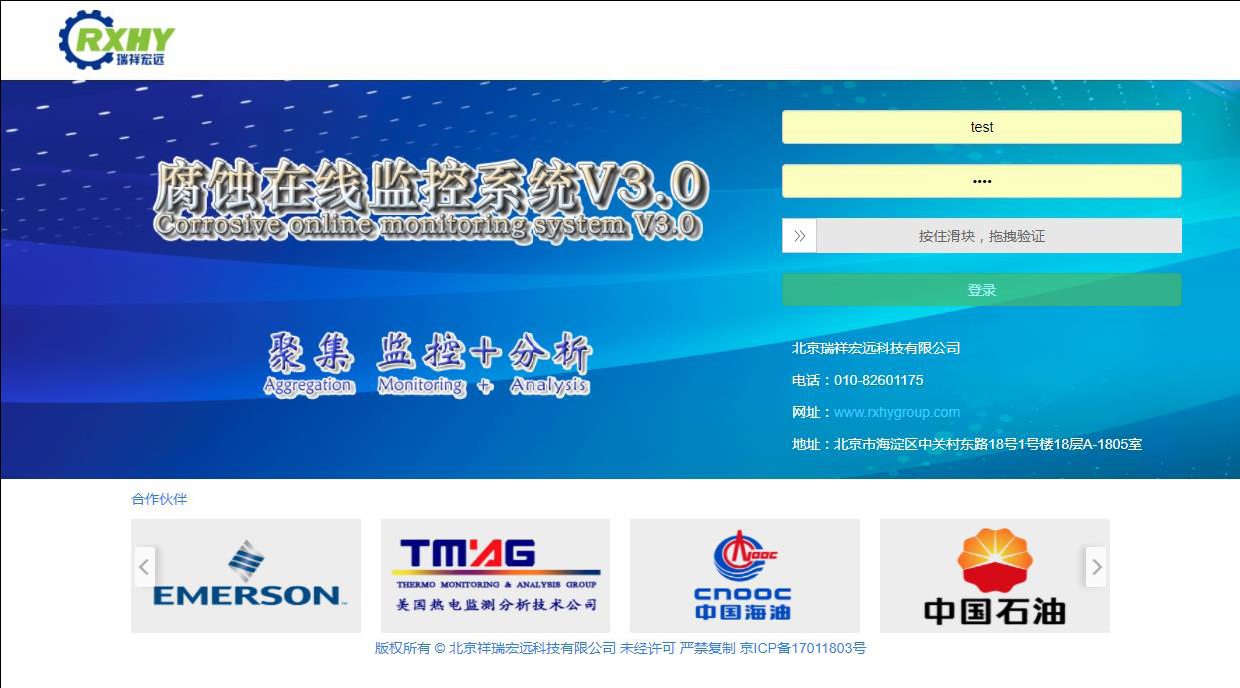

5.腐蚀在线监测系统专业软件

功能简介:

  • 腐蚀监测数据与温度、压力等数据打包进入服务器
  • 将腐蚀监测数据分离、提取、转换、处理、分析
  • 实时更新数据曲线
  • 绘制金属损耗和腐蚀速率曲线图形
  • 点到点腐蚀速率计算
  • 实时数据检测
  • 事件日志记录
  • 存档与输入数据

五、  数据浏览共享
在装置机柜间机柜内安装1台腐蚀通讯集中器,接入业主公司腐蚀监测系统网络,由网络传输信号给腐蚀监测系统数据服务器,系统数据服务器支持远程访问,各个现场装置、厂内科室等的网内计算机皆可通过IE浏览器访问腐蚀监测专业管理软件进行查询与操作。
六、 系统集成通讯
腐蚀监测系统支持标准Modbus TCP/IP通信协议;数据服务器与任意网内计算机终端之间采用标准的TCP/IP通讯协议,与业主公司内部局域网一致。
七、 产品业绩表
1.    电感探针应用业绩表

序号 工程或项目名称 业主名称 业绩时间
1 华北石化腐蚀在线监测系统 中石油华北石化公司 2014年
2 中石油格尔木炼油厂在线腐蚀监测 中石油格尔木炼油厂 2014年
3 四川石化腐蚀在线监测 中石油华东院 2015年
4 呼和浩特石化公司腐蚀在线监测 中石油呼和浩特石化公司 2015年
5 西部管道公司储备库等在线腐蚀监测 中石油管道分公司 2015年
6 云南石化装置腐蚀在线监测 中石油寰球院 2015年
7 陕京一线腐蚀在线监测 中石油北京天然气管道有限公司 2015年
8 陕京二线腐蚀在线监测 中石油北京天然气管道有限公司 2016年
9 乌鲁木齐石化腐蚀在线监测 中石油乌鲁木齐石化公司 2016年
10 陕京四线腐蚀在线监测 中石油北京天然气管道有限公司 2017年
