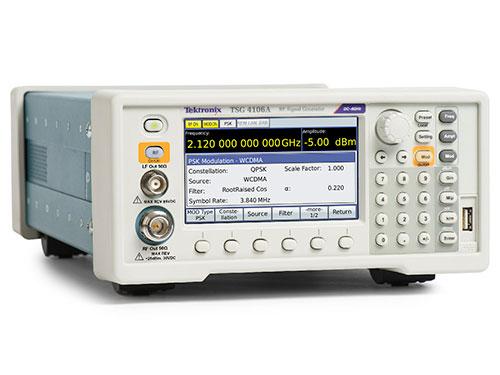

Tektronix 泰克TSG4100A 射频矢量信号发生器产品介绍：
产品型号：TSG4100A
产品品牌：Tektronix 泰克
产品类别：发生器
产品备注：射频矢量信号发生器
Tektronix 泰克TSG4100A 射频矢量信号发生器产品特点：
TSG4100A 系列射频矢量信号发生器是中档次的射频信号源，并且支持高达 200MHz 调制带宽。它们能够通过软件升级在现场轻松的从模拟信号源升级为更高级的矢量信号源，提供最灵活的配置和的 CAPEX 保护。
– 内部 IQ 带宽高达 6MHz
– 外部 IQ 带宽高达 200MHz
– 使用软件轻松升级到内部矢量调制源
– OCXO 时基提供 <±0.002ppm 温度稳定性以及 <±0.05ppm 时效稳定性
– 输出频率覆盖范围始于真实直流
Tektronix 泰克TSG4100A 射频矢量信号发生器产品优势：
– 输出基本数字射频信号和窄带宽的通信信号
– 无线/通信信号超宽带宽
– 适合模拟和矢量信号发生器的应用，价格极低
– R&D 应用程序的优秀时效和稳定性的性能
– 消除添加直流/低频应用程序的仪器的需求
Tektronix 泰克TSG4100A 射频矢量信号发生器产品应用：

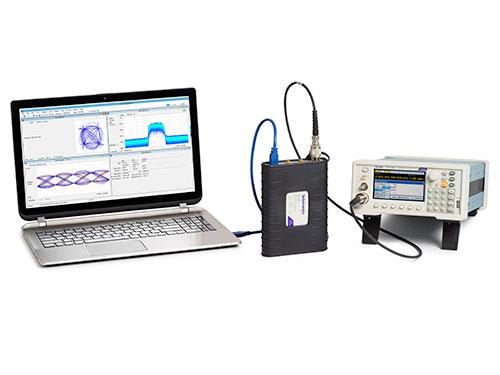

TSG4100A系列射频矢量信号发生器以入门级的射频信号发生器价格提供中端性能和高达200 MHz的调制带宽。他们使用一种新技术来提供无杂散输出，具有低相位噪声（相对于1 GHz载波在20 kHz偏移下为-113 dBc / Hz）和非凡的频率分辨率（在任何频率下均为1μHz）。TSG4100A系列标配模拟调制。便捷的现场软件升级可轻松实现从模拟到更高级的矢量和数字调制功能的转换，从而提供最灵活的配置和最佳的CAPEX保护。这些仪器是泰克公司其他领先的中频RF测试解决方案的补充，例如基于USB的RSA306频谱分析仪以及MDO4000B和MDO3000混合域示波器。
TSG4100A系列仪器使用恒温SC截止振荡器（TSG410xA-M00或E1型号）时基，与使用ASC的仪器相比，其稳定性提高了100倍（闭合相位噪声降低了100倍）。 TCXO时基。
TSG4100A 系列射频矢量信号发生器可以提供中频射频性能并且高达 200MHz 调制带宽。它们能够方便地在现场将软件轻松升级到转换单元从模拟到更高级的矢量和数字调制性能，提供最灵活的配置和最佳的 CAPEX 保护。
泰克TSG4100A系列射频矢量信号发生器提供多种调制功能。模式包括幅度调制（AM），频率调制（FM），相位调制（ΦM）和脉冲调制。有一个内部调制源和一个外部调制输入。内部调制源产生正弦波，锯齿波，方波和噪声波形。可以将外部调制信号施加到后面板调制输入。内部调制发生器可作为后面板上的输出使用。
TSG4100A系列通过在400 MHz至6.0 GHz之间的RF载波上增加对矢量信号调制的完全支持而建立在此性能之上。它具有一个双任意波形发生器，工作频率为125 MHz，可产生基带信号。该发生器内置支持最常见的矢量调制方案：ASK，QPSK，DQPSK，π/ 4 DQPSK，8PSK，FSK，CPM，QAM（4至256），8VSB和16VSB。它还包括对数字通信中使用的所有标准脉冲整形滤波器的内置支持：升余弦，根升余弦，高斯，矩形，三角形等。最后，它为将加性高斯白噪声（AWGN）受控注入信号路径提供了直接支持。
TSG4100A系列采用新颖的I / Q调制架构，可提供快速，用户友好的波形生成。基带发生器支持纯数字数据的回放。它以高达6 MHz的符号速率自动将数字符号映射到选定的I / Q星座图中，并将结果通过选定的脉冲整形滤波器，以生成最终波形，并以125 MHz实时更新。然后，使用标准IQ调制技术将该基带信号调制到RF载波上。
数字通信协议（GSM，GSM EDGE，W-CDMA，APCO-25，DECT，NADC，PDC和TETRA）可将信号发生器快速配置为正确的调制类型，符号数据速率，TDMA占空比和数字波形滤波器。预设协议还配置了后面板TDMA，FRAME的开始和SYMBOL CLOCK数字输出。可以为这些协议配置基带生成器，而无需使用外部计算机或第三方软件。
I / Q波形是实时计算的。将符号映射到星座图，进行数字滤波并上采样至125 Msps，以通过双14位DAC驱动I / Q调制器。这些符号可以是固定模式，也可以是来自内部源的PRBS数据，也可以来自下载的最高16 Mbit的用户列表。
星座图可以由用户修改。数字滤波器包括升余弦，根升余弦，高斯，矩形，线性，正弦和用户定义的FIR。
后面板BNC I / Q调制输入和输出可通过外部源进行任意矢量调制。外部信号路径最大支持400 MHz的RF带宽，满量程范围为±0.5 V，输入阻抗为50。
所有TSG4100A系列型号均具有级联的放大器和数字衰减器级，以驱动RF输出。五个阶段可在156个数字控制步骤中提供高达+25 dB的增益至-130 dB的衰减。在工厂校准期间，对于156个衰减器步长中的每个步长，以每倍频程32个频率测量输出功率，以填充约40,000个元素的存储矩阵。当设置为特定的频率和功率时，仪器会在这些矩阵元素之间进行插值，以确定最佳的衰减器设置。模拟衰减器用于在矩阵元素之间提供0.01 dB的分辨率并补偿残留的热效应。
这些仪器提供了烤箱控制的晶体振荡器（OCXO）时基。时基在恒温控制的烘箱中使用第三个泛音进行了应力补偿的10 MHz谐振器。时基提供了非常低的相位噪声和非常低的老化。
RS-232，LAN和GPIB接口支持远程操作。可以控制所有仪器功能并通过任何接口读取。最多可将九种仪器配置保存在非易失性存储器中。

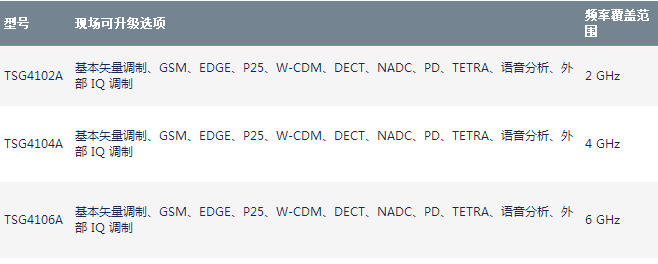

产品型号
 |
|
