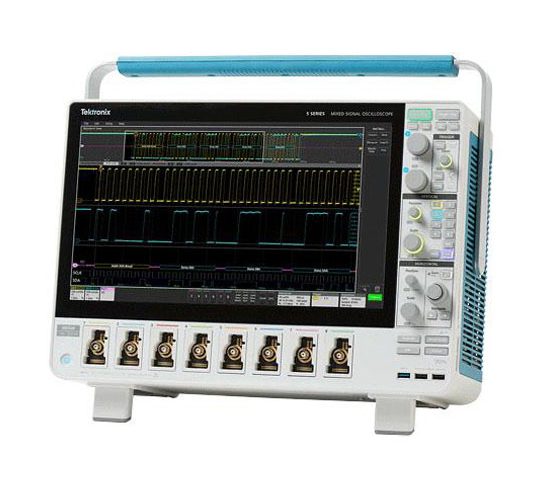

Tektronix泰克 5系列MSO混合信号示波器 产品简介：
产品型号：5系列MSO
产品品牌：Tektronix 泰克
产品类别：示波器
产品备注：示波器
Tektronix泰克 5系列MSO混合信号示波器 产品概述：
5 系列 MSO 具有支持手指开合、滑动和缩放操作的创新触摸屏用户界面、业内最大的高分辨率显示器以及 4、6 或 8 条 FlexChannel™ 输入通道，能够应对当前以及未来最严苛的应用挑战。它为性能、分析和整体用户体验设立了新的标准
Tektronix泰克 5系列MSO混合信号示波器 特点应用：
不仅仅采用新显示器和用户界面， 更是新标准。

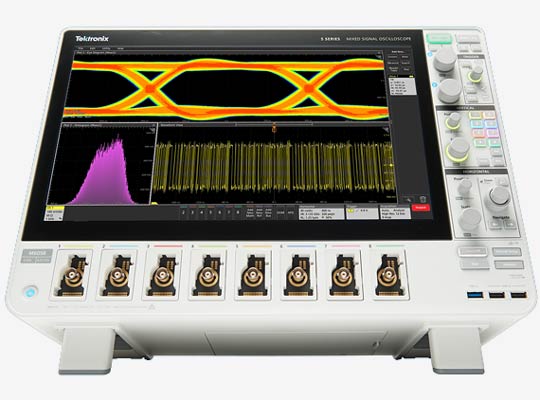

配有 15.6 英寸高清触摸屏，让您获取更大图像和整体操作控制能力。使用支持手指开合、缩放和滑动的电容式触摸屏、前面板控件或鼠标分析和管理多个信号，而不必使用菜单操作。
拥有足够的通道。
提供 4、6 或 8 条 FlexChannel 输入通道。每条通道可用于观察 1 个模拟信号或 8 个数字逻辑信号，只需更改探头即可实现。将任何模拟信号显示为高分辨率波形、频谱或两者，并为每个域提供独立的采集控制。

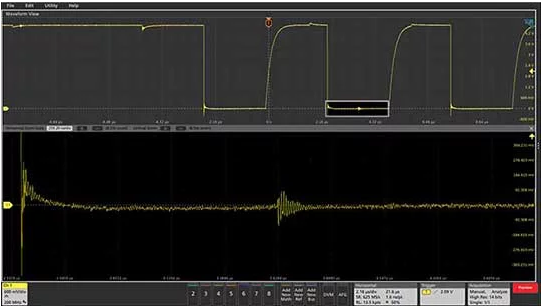

支持高达 16 位的垂直分辨率，每个细节都不会错过。
12 位模拟到数字转化器，使用高级数字信号处理提供高达 16 位垂直分辨率。 对于叠加在大信号上的微小信号也能直接观察和测量到信号的细节。
性能
•高达 2 GHz 带宽
•高达 500 M 点记录长度
数字输入
•TLP058 逻辑探头，每个探头可提供 8 条数字通道
操作系统
•添加 Windows 操作系统，以便在示波器上运行 PC 软件
•信号发生器
添加内置任意波形/函数发生器
•高级分析
•串行解码/触发支持 I2C、SPI、USB 2.0、以太网、CAN、LIN 等多种总线
•自动对以太网、USB 2.0 和汽车以太网进行一致性测试
•高级抖动分析
•自动功率测量和分析
•低噪声纹波测量
•逆变器、电机和驱动器分析

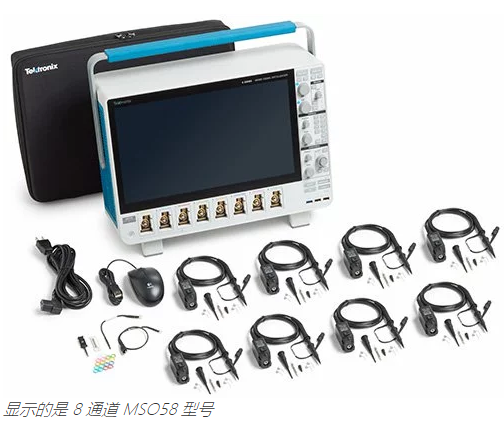

8 通道 MSO58 型号
•每个输入通道 1 个无源探头
•选择 350 或 500 MHz 带宽选项时，TPP0500B (500 MHz)
•当选择 1 或 2 GHz 带宽选项时，TPP1000 (1 GHz)
•针对随附探头的 1 年保修
•针对仪器的 3 年保修
•鼠标、电源线和附有附件袋的前盖
•印刷的安装手册涵盖安全和基本操作
•全面的集成在线帮助
•追溯证明
| 型号 | 模拟带宽 | 采样率 | 记录长度 | 模拟通道 | 数字通道数 | 函数发生器输出 |
| MSO54 | 350 MHz 至 2 GHz | 6.25 GS/s | 62.5 M 点至 125 M 点 | 4 | 可达 32 条（可选） | 1 条（可选） |
| MSO56 | 350 MHz 至 2 GHz | 6.25 GS/s | 62.5 M 点至 125 M 点 | 6 | 可达 48 条（可选） | 1 条（可选） |
| MSO58 | 350 MHz 至 2 GHz | 6.25 GS/s | 62.5 M 点至 125 M 点 | 8 | 可达 64 条（可选） | 1 条（可选） |
 |
|
