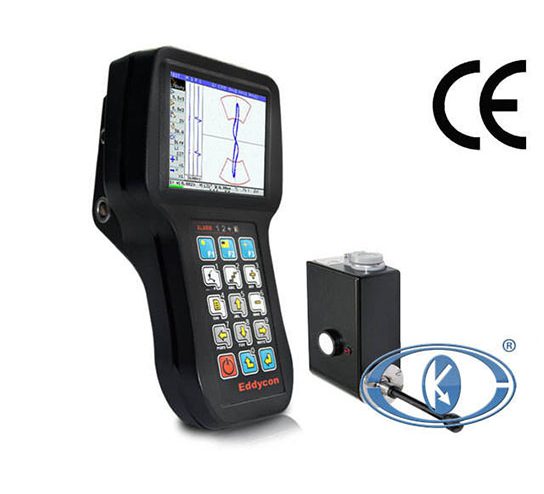

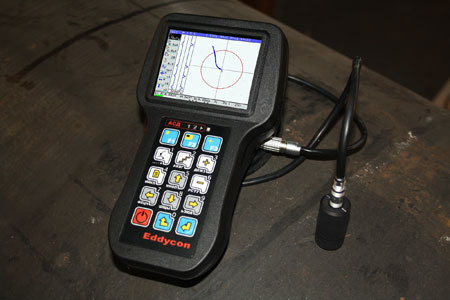

乌克兰OKOndt Eddycon便携式涡流探伤仪产品介绍：
产品品牌：乌克兰OKOndt
产品型号：Eddycon
产品类别：探伤仪
产品备注：涡流探伤仪

乌克兰OKOndt Eddycon便携式涡流探伤仪产品描述：
涡流探伤仪Eddycon是一种测试和评估工具，旨在通过涡流技术进行手动测试，以检测是否存在表面和亚表面缺陷，例如材料的不连续性（裂纹，重叠，孔洞，细裂纹等）
它被应用在以下行业中：
•航空工程零件（轮盘，罩，涡轮叶片，多层结构，各种孔等）的飞机测试；
•管道，气体分配站（GDS）的涡轮叶片，压力容器等的OIL-AND-GAS测试；
•化学品管道，工业容器等的化学测试；
•用内线管涡流探头（I / D ECP），集电器等对蒸汽发生器管道进行功率测试；
•工程棒材，线材，金属制品，成型辊，钣金，轴承结构的金属零件等的工程测试。

乌克兰OKOndt Eddycon便携式涡流探伤仪产品特点：
侦察器优势
•可以从测试对象的电磁性能的不均匀性影响中进行调整；
•在探伤仪的存储器中存储了大量的设置和测试结果；
•专用软件；
•通过USB端口与PC进行双向连接的模式（用于将来自探伤仪存储器的信息输入到PC中以及该数据打印的可能性以及将设置从PC加载到探伤仪存储器中的设置）；
•有条件的缺陷深度和长度评估的可能性；
•声音和颜色报警系统。
•直观的界面使操作简单；

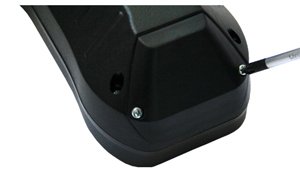

•可插拔电池；

•小质量和尺寸参数。
•设备符合欧洲标准61326：2005（第一版）。

探伤仪的特色：
•彩色高对比度TFT显示屏；
•报警系统：4个三色LED，声音报警；各种扫描单元操作；
•在双频模式下运行的可能性；
•简化了在校准块上进行仪器校准的过程；
•编码器和涡流旋转扫描仪连接的可能性；
•快速测量信噪比的可能性；
•USB从站；
•低温仪表版本的可能性（零下30°C）

仪器的技术规格和服务功能
•缺陷检测的可能性–从0.1毫米起，开口–从0.002毫米起；
•工作频率设置范围–从50 Hz到12МHz；
•发电机输出电压（双振幅）– 0.5 V至16 V；
•调整增益范围-30 dB；
•调整的前置放大器范围-40 dB；
•信号相位变化（信号旋转范围从0到360，步长为0.1、1、10）；
•采样频率–最高8 kHz；
•数字信号滤波（有5种滤波器类型：低通，高通，带通，差分，平均）；

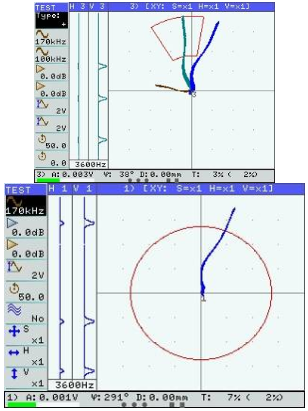

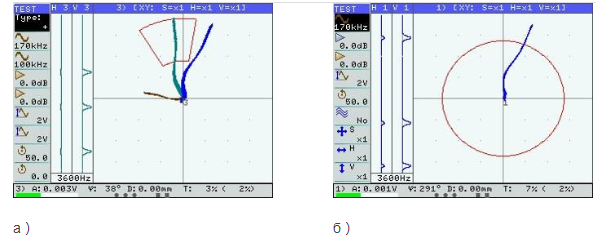

•涡流信号显示：a）复平面（XY）–允许通过分析信号波形来检测干扰中的缺陷；b）两通道成熟度的生成，可用于抑制干扰因素并减少其对测试结果的影响（进行混合时，操作员可以选择5种算法之一：加法，减法，水平反转加法，垂直反转加法和乘法）。

•仪器的两种操作模式：日间模式-在可见度不足的昏暗地方操作时使用；夜间模式-在光线明亮的地方操作时使用，以增加显示对比度；
•探伤仪操作模式设置时间–长达1分钟；
•自动调整功能（可在0.1 s和0.5 s，1 s，2 s，3、4中调整屏幕清除时间）;
•内置时钟和日历；
•屏幕背光和屏幕亮度控制；
•输入通道的拥塞控制；
•蓄电池放电水平指示；
•以下类型的ECP的连接和操作可能性：
∗差分ECP；
∗根据桥接方案连接的差分ECP；
∗中心接地的差动变压器ECP;
∗ 变压器类型的差分ECP；
∗*对（参数）ECP;
∗变压器类型的*对ECP；
•涡流旋转扫描仪连接的可能性，以测试开口和专用扫描仪；
•用户友好的多语言界面；
•用充满电的蓄电池连续运行探伤仪的时间–至少5.5小时；
•平均总寿命至少10年；
•探伤仪由内置蓄电池供电，额定电压为12 V，额定容量为2700 mA * h；
•带蓄电池的探伤仪的重量-不超过0.8千克；
•探伤仪的整体尺寸-不超过188毫米x107毫米x 78毫米。

乌克兰OKOndt Eddycon便携式涡流探伤仪产品应用：
侦查器应用示例

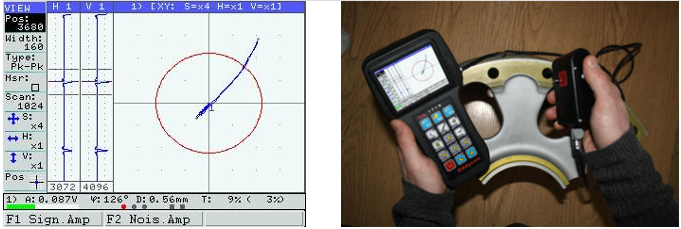

借助涡流旋转扫描仪测试螺栓孔。

来自自然缺陷的信号投影（视图），例如飞机机轮螺栓孔中深度为0.56 mm的裂缝。

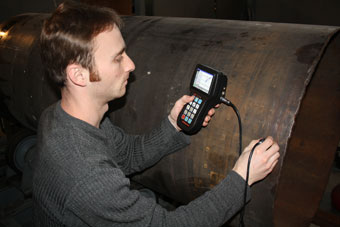

测试各种用途的管道

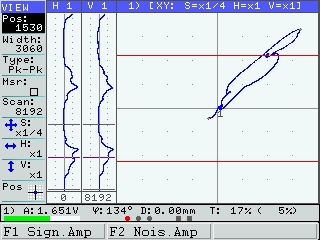

探伤仪Eddycon从主燃气管道段通过厚度为6 mm的绝缘层获得应力腐蚀缺陷信号。

将探伤仪Eddycon用于进行主体或验证性主体测试的应用将能够评估管道损坏程度及其进一步的可操作性。

软件

将探伤仪Eddycon用于进行主体或验证性主体测试的应用将能够评估管道损坏程度及其进一步的可操作性。

程序应用程序的主要优点是：
•直观的界面；
•方便查看每个频道的测试结果（频率№1，频率№2混合）；
•创建和存储电子记录的可能性。
•检测到的缺陷的数据输出，即：
∗ 缺陷在缺陷图中的坐标位置；
∗信号的幅度和相位；
∗缺陷深度。
形成的电子报告包含进行测试的所有基本数据，即：
•有关组织，无损检测部门和进行测试的操作员的信息。
•测试对象的名称；
•检查时所有探伤仪的设置；
•来自缺陷的信号参数（幅度，相位，缺陷深度）；
•复平面和弦图中的缺陷信号；
•测试日期
通过与客户达成协议，可以创建其他形式的报告。

乌克兰OKOndt Eddycon便携式涡流探伤仪相关参数：

主要技术规格
频率范围	千赫	从0.5到6000
获得	D b	70
探头电源电压	В	0,5，1，2，4，8
采样频率	赫兹	8000
过滤	赫兹	低通从1t®5000;
		高通从1t®5000;
		带通滤波器
		微分;
		平均
连接的ECP		差分和*对ECP；
数码变焦		从1/16到16，步长为6
相旋转	°，降级	从0到360
ECP连接器		2针LEMO，4针LEMO
信号追踪时间	秒	0,1; 0,5; 1; 2; 3; 4
显示		彩色液晶
屏幕分辨率	像素点	320´240
屏幕尺寸	英寸	2756’1969
屏幕尺寸	mm	70’50
信号显示模式		复平面– X（y）;
		时间扫描– X（t），Y（t）；
		向量– A（t）；
		循环扫描– X（y）+ A；
缺陷警报（警报）		框架：
		圆：
		部门：
		截止：
内存用于设置和测试结果存储		1 Gb内存。
		1个缺陷图占用– 6Мb；
		1个设置占用– 0,00355Мb
多频运行		2 –频率复用；
		两个频率的独立控制；
		信号混合消除不良影响
电池		蓄电池Hi-MH12В/ 2700mА×h
电池供电时间	小时。	至少8
工作温度	°С	从-30到+40
保护免受环境影响		符合GOST 14254的IP 65
外形尺寸	毫米	188 ´107´78
带蓄电池重量	公斤	不超过0.8

生产问题的范围

№	指定面	工作尺寸mm	工作频率，尺寸kHz	外形尺寸mm	缺陷
1	PN – 05-MDF01	Æ4	500-2000	Æ13×35	不同导电材料（例如铝合金，铁磁和奥氏体钢）的表面缺陷。
2	PN – 06-MDF01	Æ5	500-1500	Æ13×35
3	PN – 07-MDF01	Æ6	300-600	Æ13×35
4	PN –08-MDF01	Æ7	200-400	Æ13×35	铝合金，铁磁和奥氏体等材料的表面和亚表面裂纹，空隙，腐蚀损坏。
5	PN – 09- MDF01 **	Æ8	250-400	Æ13×35
6	PN – 12 -MDF01 **	Æ12	100-250	Æ13×35
7	PN – 15-MDF01	Æ13		Æ13×38
8	PN – 15-MDF02	Æ13	10-100	Æ15×50
9	PN – 17 -MDF01	Æ15		Æ15×50
10	PN – 05- MDF01	Æ31	1-50	Æ17×50	铝合金和奥氏体钢中的表面和亚表面裂纹，空隙等
11	PN-6×8 – TD01	6×8	900-1700	Æ31×50	铁磁钢中的表面裂纹和空隙。用于沟槽测试。
12	PN-05- TD 01	Æ3	400-600	Æ12.5×130	铝合金，铁磁和奥氏体钢等的表面裂纹，空隙，腐蚀损坏。
13	PN-05-TD 02	Æ3	750-1100	Æ12.5×70
14	PN-05-TD 04	Æ4	100-450	Æ15×170
15	PN-08-TD 01 C	Æ7		Æ35×150	用于测试NI-26直升机VR2-26齿轮的特殊ECP。
18	PNR-03×（5-6）*-TD01			Æ	检测铝合金，铁磁和奥氏体钢等中的表面缺陷。它们旨在测试不同直径的孔。它们是涡流旋转扫描仪的一部分。
	PNR-03×（8.5-9.5）*-TDO1	Æ3	2000-3000	Æ
	PNR-03×（17-18）*-TD01			Æ
