乌克兰OKOndt

庞羽梁仪器仪表（上海）有限公司是乌克兰OKOndt TOFD Man超声波焊缝检测设备的授权代理商

乌克兰OKOndt TOFD Man超声波焊缝检测设备 产品介绍：
产品品牌：乌克兰OKOndt
产品型号：TOFD Man
产品类别：超声测试
产品备注：波焊缝检测设备

乌克兰OKOndt TOFD Man超声波焊缝检测设备 产品描述：

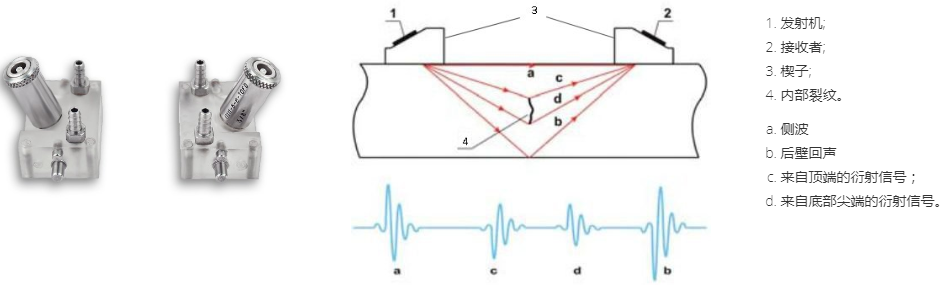

近30年来，超声时差衍射（TOFD）无损检测技术发展迅速，已成为焊接接头检测中不可替代的技术。TOFD确保了舒适测量缺陷临界尺寸的高精度。在很宽的材料厚度范围内都可以获得优于±1毫米的精度。

该系统是为使用TOFD技术测试管道，储罐，容器，水箱，船体，桥梁等的长焊接接头而设计的。 可以检查圆柱形物体上直径为12英寸（300毫米）的周向焊缝。 对于表面曲率半径从16 ft（5 m）到平整度的圆柱形，球形以及复杂形状的物体，该系统能够在任何方向上测试长焊缝。 壁厚为.25至12英寸（6至300毫米）的物体可以借助适当的探头进行检查。 根据检查任务的不同，TOFD MAN TM系统可以与另一台扫描仪配合使用。 探头对的数量可以从1到4不等。为实现良好的耦合，建议使用外部耦合剂供应系统。 在这种情况下，水管将连接到扫描仪。 但是，如果需要*对的移动性，则可以在测试之前将耦合介质应用到物体上，或者可以用水连续冲淋测试件。
将设备放置在操作员的多功能背心中，该背心也不会妨碍运动，而且在进行高空检查（攀爬，接近绳索）时也是如此。 标准系统套件随附8到10个小时的电池，可以放在背心中。 扫描仪重量轻且易于操作。 它确保了方便的探针设置。
在设置和测试过程中，所有设置数据都会通过Wi-Fi传输到远程计算机（笔记本电脑或平板电脑）。 提供了一个用于保护测试数据完整性的系统，同时这些数据已完全存储在TOFD模块中，并在测试结束时转移到了电脑。 如果需要，可以使用有线连接将数据传输到计算机。

乌克兰OKOndt TOFD Man超声波焊缝检测设备 产品特点：
•快速，准确和高度可重复的焊缝检查。
•无线操作。 具有数据采集电脑的无损检测检查员可以在Wi-Fi范围内的任何位置工作。
•超声波焊接测试仪可与任何基于Windows的计算机一起使用：笔记本电脑，台式机，平板电脑等。其界面既是电脑鼠，又是触摸屏。
•选择，请勿设置！ 由于元素库（几何库、材料库、扫描仪库、探针库等）的存在，设置非常快速和全面。
•每个探头下方分别自动供水。
•通过扫描仪设计保护电子设备免受机械冲击。

乌克兰OKOndt TOFD Man超声波焊缝检测设备 产品优点：
•与回波脉冲技术相比，识别缺陷的方向无关
•与射线照相法不同，可以检测出不垂直于被监测表面的平坦缺陷和裂缝
•高重复性
•能够测量确切的缺陷尺寸
•仅沿接缝快速扫描。完全控制一个扫描周期。
•即时输出和带有图形图像的连续数字记录
•对振幅振动不敏感-声耦合不太重要
•设置独立于焊接配置

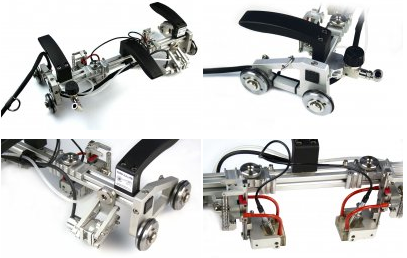

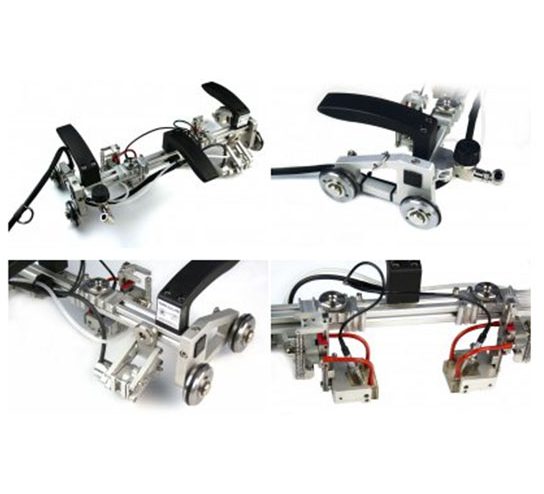

TOFD Man是紧凑而可靠的测试系统，可确保稳定的扫描结果。 带有自定位系统的磁轮和弹簧加载的探针支架可确保传感器在物体表面的稳定性，从而实现良好的耦合，从而确保测试结果的可靠性。 扫描仪易于驱动，即使倒置也不会从物体上掉下来。
该系统由放置在公用事业背心中的元素组成：
∗TOFD以太网模块，
∗Wi-Fi模块
∗可充电电池组。
TOFD模块和电池组的外壳防震。 所有设备的防护等级均为IP65。 扫描仪设计可确保如果扫描仪跌落，主要的影响将来自于扫描器的结构元件来保存电子设备，从而节省电子设备。 蓄电池可提供8-10个小时的TOFD Man系统运行时间。

乌克兰OKOndt TOFD Man超声波焊缝检测设备 软件简介：

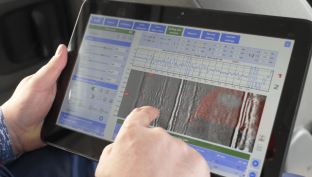

TOFD系统的软件由一系列选项卡组成，操作员可以通过这些选项卡逐步执行设置，收集和分析数据的过程。该软件中的操作既可以使用鼠标进行操作，也可以进行触摸控制，因此可以在不同类型的计算机上运行-平板电脑，笔记本电脑，台式计算机，多合一PC等。元素库（几何库，材料库，扫描仪库，传感器库等）的广泛使用大大简化了设置过程。 因此，设置过程简化为从库中选择必要的元素。为了完成单个监视任务，可以随时保存并加载合适的完整配置包。
主要软件功能分布在以下选项卡中：

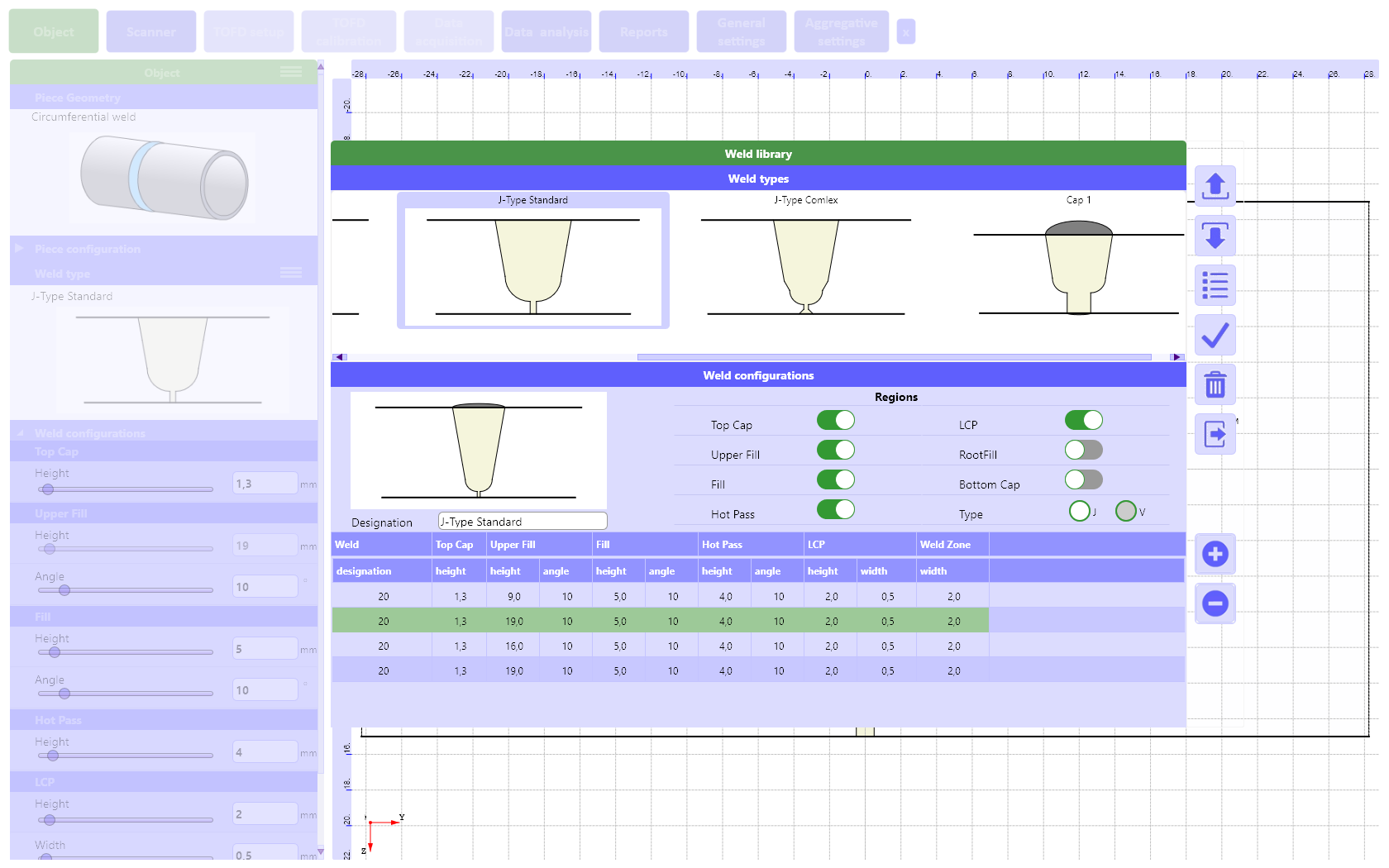

«对象»选项卡：
选择几何类型（确定）并设置其大小；
选择物料类型（确定）；
选择焊缝切割类型并调整其尺寸。

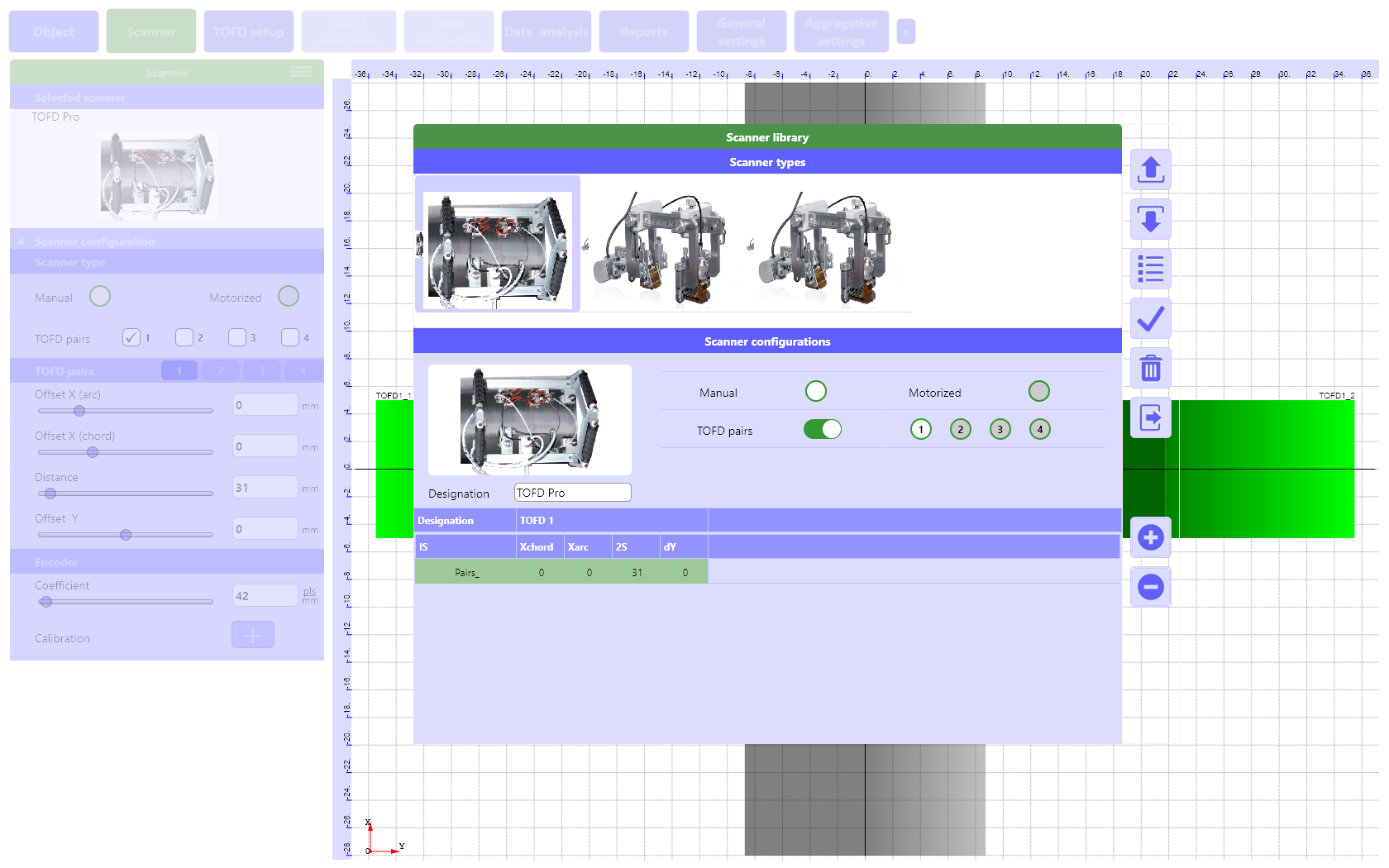

«扫描仪»选项卡：
选择扫描仪；
设置扫描仪类型：手动，电动；
设置相对于坐标系原点的TOFD传感器对的空间位置；
使用多达4对TOFD换能器；
进行编码器校准。

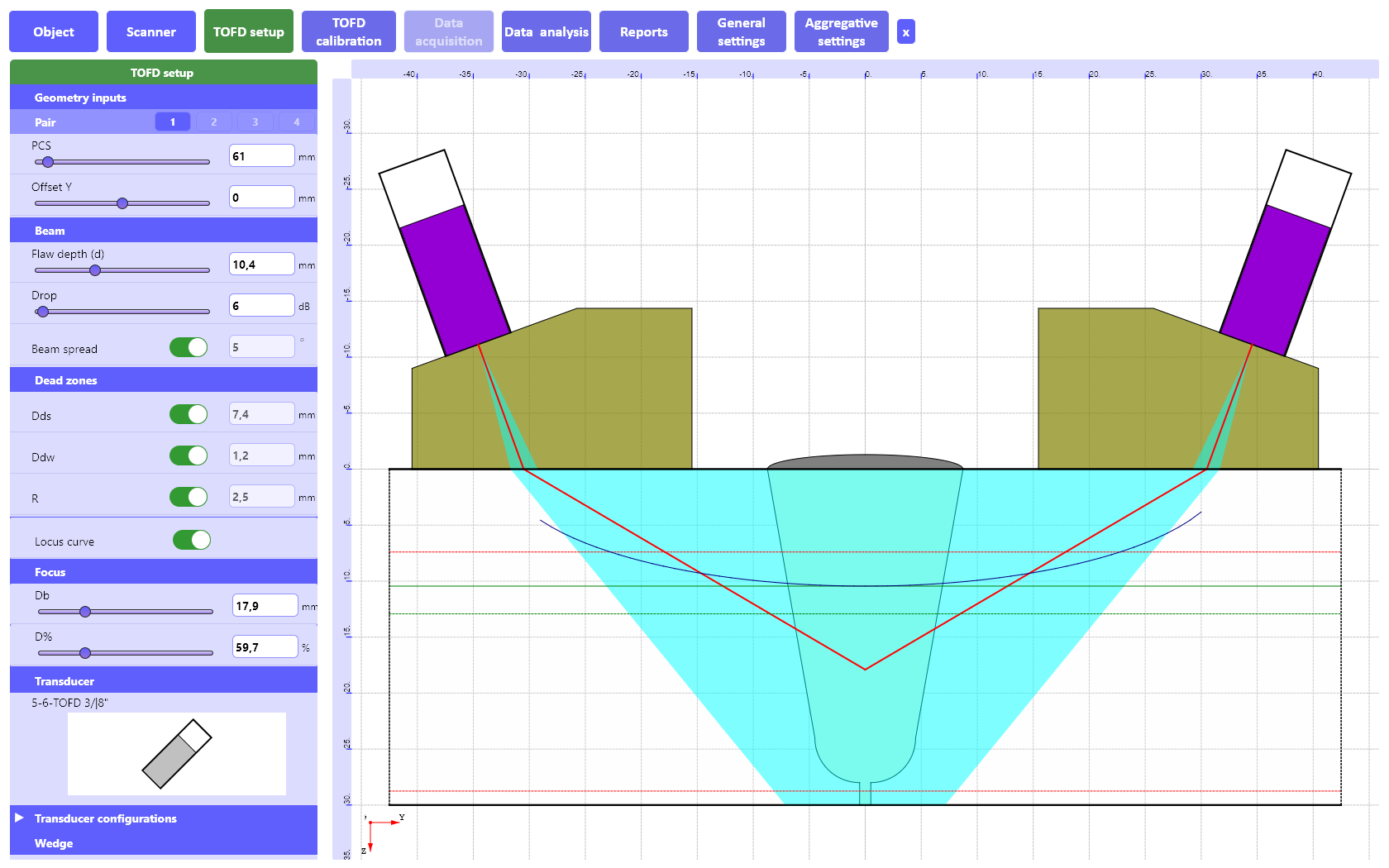

«TOFD设置»选项卡：
选择TOFD探针、TOFD楔块的类型或参数设置；
设置PCS – TOFD传感器的分度点之间的距离及其相对于焊接接头轴线的偏移；
使用TOFD计算器计算和图形显示以下参数：
空间分辨率（R）；
扫描表面死区（D）；
后墙盲区（D）;
轨迹曲线；
光束传播。

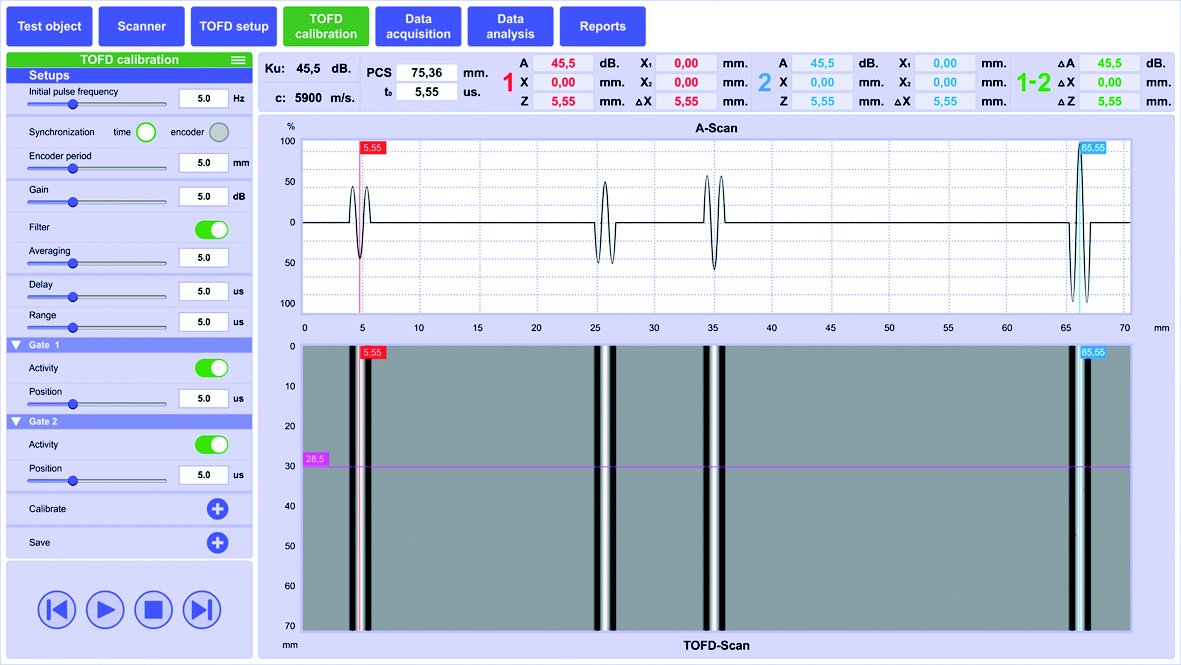

«TOFD校准»选项卡：
设置主要的超声波检验参数；
进行实时TOFD校准；
实时检查校准块中反射镜的检测情况；
保存校准结果。

«数据采集»选项卡：
在测试过程中进行A-扫描+ TOFD扫描显示；
进行测试和数据采集；
显示当前扫描仪位置和扫描速度；
在测试过程中通过侧波进行数据同步；
考虑到扫描方向和在声耦合损耗下重新扫描区域的能力；
保存测试结果。

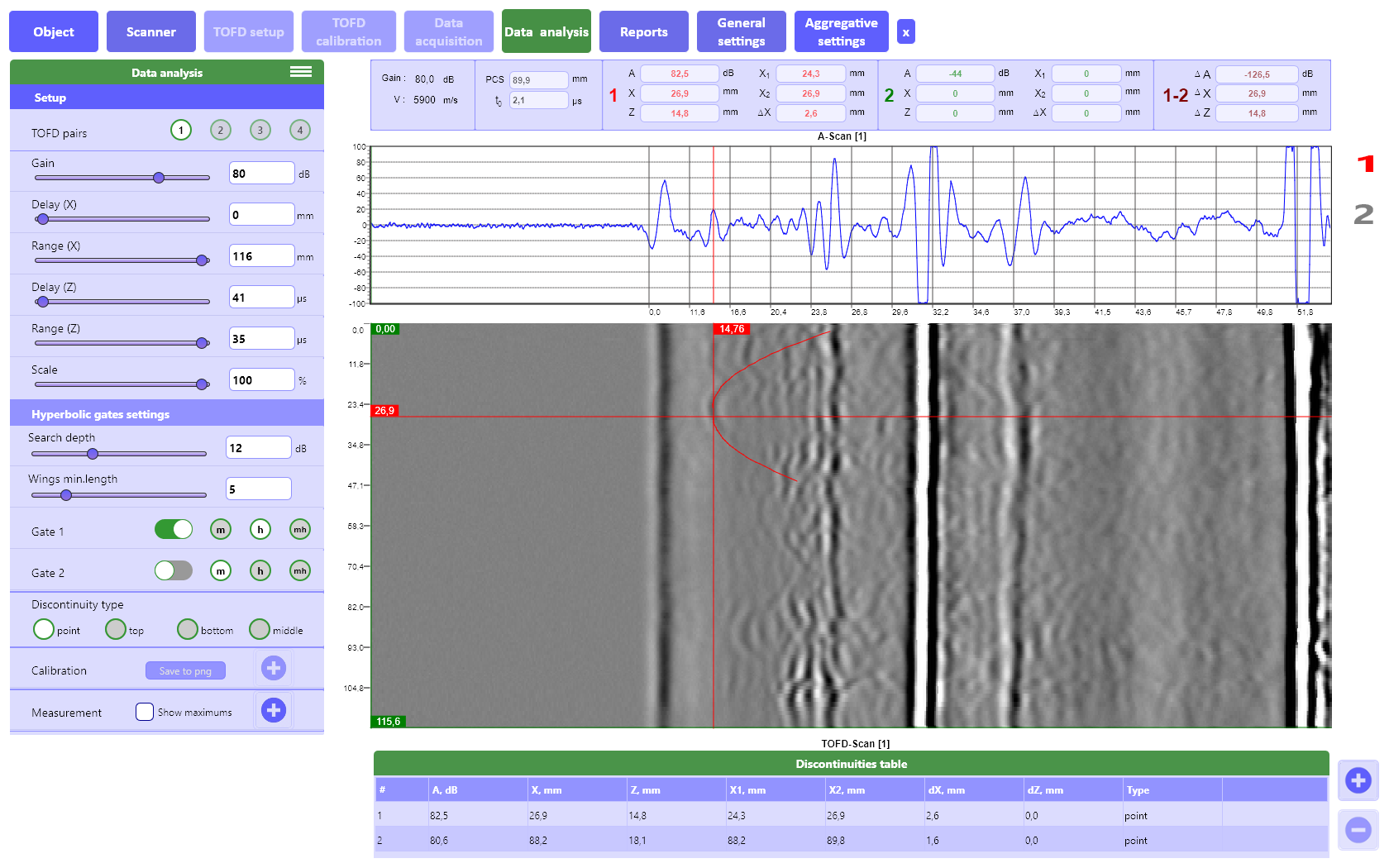

«数据分析»选项卡：
以А扫描和TOFD扫描的形式查看和分析保存的数据；
使用两个测量门（类型：正常，双曲线，手动双曲线）快速详细地分析测试结果；
对于所有指示，可以测量以下参数：
它们在对象中的位置（X和Y坐标）；
它们的长度（ΔX）；
它们的深度和高度（Z，ΔZ）；
它们的类型：“体积”，“上表面破裂”，“下表面破裂”或“内部”；
建立缺陷表并保存。

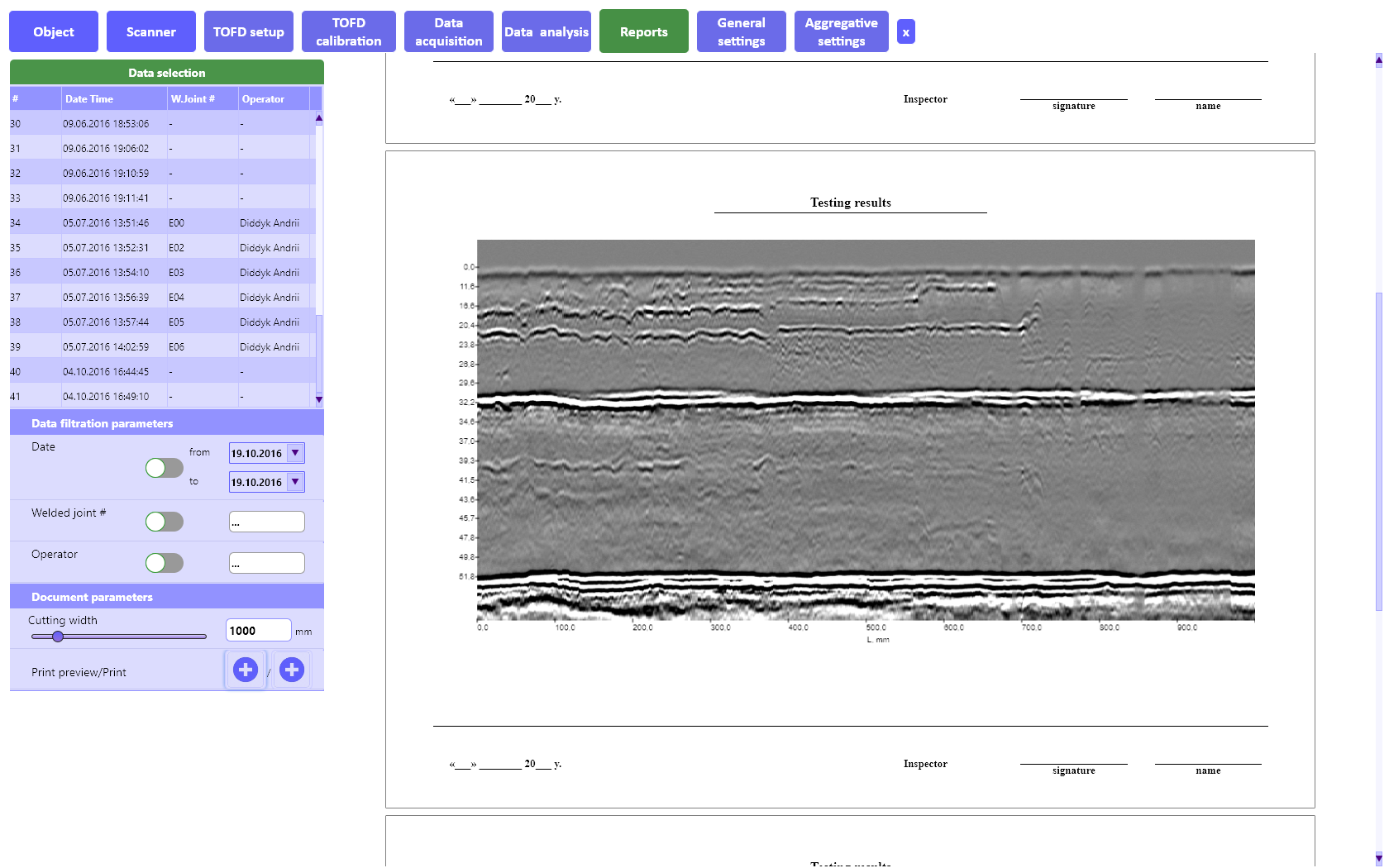

«报告»选项卡：
在数据库中对测试结果进行排序和过滤；
TOFD扫描缩放以打印输出；
报告预览；
打印报告。

乌克兰OKOndt TOFD Man超声波焊缝检测设备 相关参数：

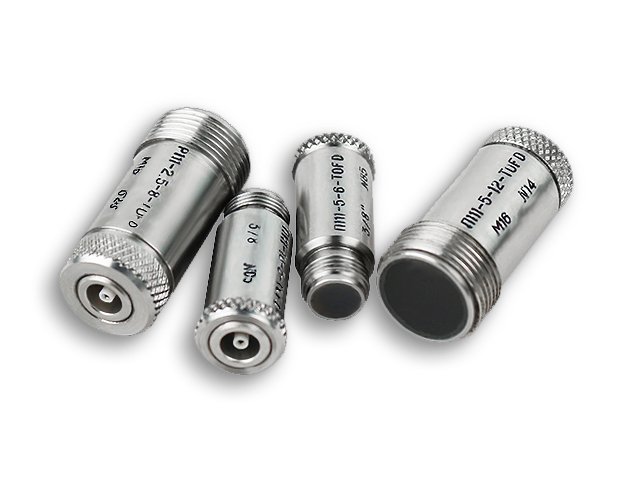

TOFD传感器规格：

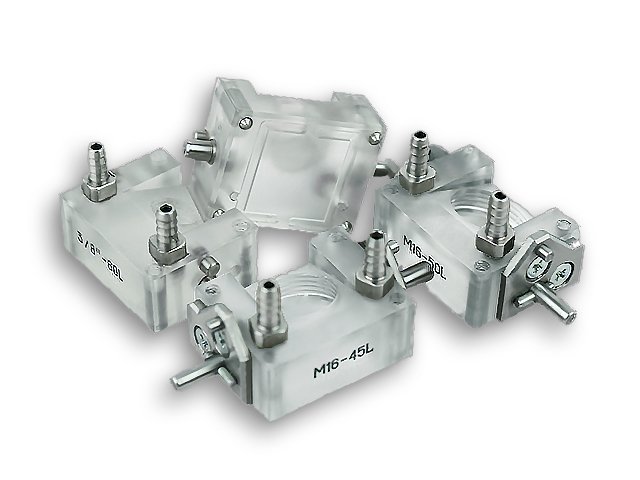

TOFD楔子规格：

技术指标

TOFD装置规格

乌克兰OKOndt TOFD Man超声波焊缝检测设备 产品配置：

标准套件:

• TOFD 2.2 Lite扫描仪（带传感器）
• TOFD单元
• Wi-Fi模块
• 弹药背心
• MS Windows笔记本电脑/平板电脑软件
• 充电器
• 电池
• 使用说明书（印刷本）
• 硬壳
• 带电动泵的便携式水箱。

可用选项：

• 预装TOFD软件的坚固型笔记本电脑或平板电脑；
• 其他传感器（请参见“传感器”标签）；
• 备用电池。
