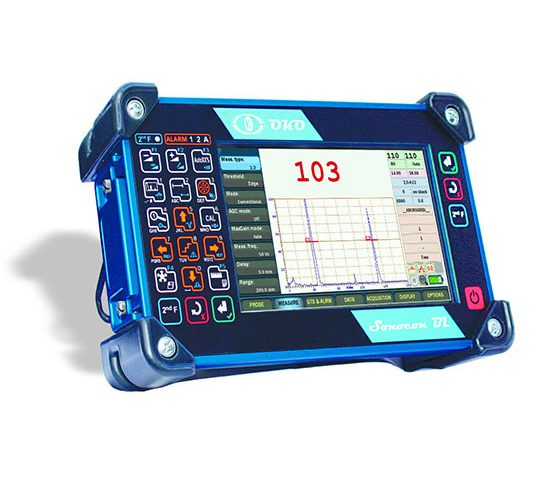

乌克兰OKOndt Sonocon BL便携式超声波探伤仪

您当前的位置： hello instruments » 产品中心 » 乌克兰OKOndt Sonocon BL便携式超声波探伤仪

乌克兰OKOndt

庞羽梁仪器仪表（上海）有限公司是乌克兰OKOndt Sonocon BL便携式超声波探伤仪的授权代理商

乌克兰OKOndt Sonocon BL便携式超声波探伤仪产品介绍：
产品品牌：乌克兰OKOndt
产品型号：Sonocon BL
产品类别：探伤仪
产品备注：探伤仪

乌克兰OKOndt Sonocon BL便携式超声波探伤仪产品描述：
Sonocon BL属于最新一代的便携式UT仪器。使用高端电子设备并具有最丰富的模式和软件功能集，它可以解决便携式UT可以出售的任何任务。

乌克兰OKOndt Sonocon BL便携式超声波探伤仪产品特点：
固体大屏幕
Sonocon BL具有符合人体工程学的抗震ABS塑料外壳，带有附加的橡胶垫，设计用于野外以及工业条件。同时，Sonocon BL具有7.2英寸巨大的高分辨率显示屏。结合精心设计的界面，这使得观察A-Scan的过程不会产生任何压力。

多才多艺
由于其外壳设计和4位折叠手柄，Sonocon BL可以舒适地放置在桌子，管道或其他测试对象上，甚至可以悬挂。也可以将其固定在检查员的胸部，以提高机动性。
强大而多功能
Sonocon BL是一款数字UT测试仪，其3个设备合为一体：
•探伤仪，
•A型扫描测厚仪，
•腐蚀监测仪
这是通过可切换的软件实现的。在“ UT”版本中，Sonocon BL赋予了其强大的超声波探伤功能的所有功能，这些功能对其设置，缺陷搜索及其高级评估都是必需的。

在恶劣环境下使用
仪器箱的防护等级为IP65。工作温度范围为–30°C至+50°C（-22°F至122°F）。探伤仪具有抗电离辐射的能力，适合在湿度较高的环境下运行。
易于使用
Sonocon BL是高度用户友好的。它的界面理念可以表述为“不浏览菜单，只需按下按钮！”。所有最常用的功能都放置在其键盘上，使它们可以通过一次或几次按键操作就可以访问。这样可使设置和评估过程快几倍。多种内置的自动校准程序允许使用标准或测试对象上的直光束，角光束和瑞利波探头进行快速，轻松的校准。
为了帮助新用户适应其界面，Sonocon BL提供了许多选项：
•上下文背光: 在模式下，其中被认为是所有相关按钮的一组按钮被突出显示。
•菜单项提示: 激活（更改）后，所有并非不重要的菜单项都会显示说明。
•菜单预设: 户可以选择3个菜单系统预设之一：
°完整: 包含2页的所有菜单，可以访问所有UT仪器功能；
°Simple1和Simple 2: 在一个页面中包含所有基本功能，并分为几个菜单。还可以从“完整菜单”列表中添加任何3或4个额外菜单。

乌克兰OKOndt Sonocon BL便携式超声波探伤仪产品特征：

一般特征
性能
双模式脉冲发生器
Sonocon BL包含两种脉冲模式：尖峰波和方波（SWP）。此功能以及阻尼功能可在较宽的范围内控制回波的形状，长度和幅度。
波形平均
此功能允许将A扫描平均从×2到×64。这大大提高了信噪比，从而即使在非常高的增益下也能实现舒适的操作，并使测量更加精确。

快速舒适的操作
直接A扫描和门控
只需按一个按钮，操作员即可直观地控制A-扫描和门。A扫描或门。

快速访问菜单
QAM按钮可访问循环菜单队列，可快速更改测量和警报参数

“UT”version
指示搜索和评估工具
“腿部标记”模式( 标记在屏幕上) 模式
“腿部标记”模式更改为A-扫描背景标记A-扫描与黄色的下垂脚和粉红色的下垂脚对应的零件。这有助于从视觉上估计引起指示的反射器（缺陷）的深度。

“智能变焦”模式
在此模式下，将显示缩放的A扫描（来自两个门之一）和完整的未缩放的A扫描。这样可以防止操作员丢失脱机指示。

“评估”模式
“评估”模式对于评估“难于捕捉”的指示非常有用。它还使对通常指征的评估变得更快。当此模式打开时，操作员只需盲目扫描感兴趣的区域，探伤仪将监视第一门中的所有回波，找到最佳回波（根据幅度），自动调整增益以放置回显评估级别并将其冻结。然后可以评估“最佳”指示，并在需要时保存以进行报告。关闭“评估”模式后，将自动获取扫描增益。

缺陷评估系统
DAC系统
内置的DAC系统可根据以下代码构建DAC曲线：ASME（单曲线和3条曲线），EN 1712，EN 1713，EN1714，JIS Z3060，GB 11345，GB4730。还可提供用户预设。基本曲线最多可以包含128个点。最多可以建立6条其他曲线。除了在任何DAC系统中使用的所有标准功能外，Sonocon BL还提供诸如“ 20-80”功能，DAC↔TCG转换功能等高级功能。

DGS (AVG)系统
对于给定的等效直径（面积），DGS系统允许为直射束和角射束单元件传感器建立多达3条DGS曲线。它还可以直接读取De 和/或 Se的读数，以进行门控指示。

AWS（D级）系统
根据美国焊接学会结构焊接规范D1.1，D1.3节，Sonocon BL还采用了D等级的自动计算。

乌克兰OKOndt Sonocon BL便携式超声波探伤仪相关参数：

Sonocon BL General和《UT》版本

显示
尺寸	Sonocon BL: 7.2”
分辨率	800×480
连接器
探针连接器	2 × BNC or
	2 × LEMO-1 or
	2 × LEMO-00
模拟量输出	报警
USB1	A型
局域网	✔
脉冲发生器
种类	尖峰+方波（SWP）
电压（SWP）	50 V, 100 V,
	150 V, 200 V,
	250 V, 300 V,
	400 V
能源（SWP）	20 ns至1000ns，步长为10 ns手动和自动模式
电压（峰值）	低：50 V，
电压（峰值）	高：300 V
阻尼	✔
PRF模式	舒适，低，
	中等，高，
	手册
PRF	从15至6000 Hz
幻影控制	3种模式
接收者
范围（在钢纵波处）	8000毫米（314英寸）
获得	0至110 dB，
获得	阶跃为0.1 dB
最大信号输入	20 V p-p
带宽	0.2 MHz – 27 MHz
过滤器	0.2-27 MHz,
	0.2-10 MHz,
	2.0-21.5 MHz,
	8.0-26.5 MHz,
	0.5-4 MHz,
	0.2-1.2 MHz,
	1.5-8.5 MHz,
	5-15 MHz,
	0.4 MHz,
	0.5 MHz,
	1 MHz,
	1.25 MHz,
	2 MHz,
	2.25 MHz,
	2.5 MHz,
	3.5 MHz,
	4 MHz,
	5 MHz,
	7.5 MHz,
	10 MHz,
	15 MHz,
	20 MHz
过滤器设置选择	✔
整改	RF, FW, Pos. HW,
整改	Neg. HW
TCG (TVG)	110 dB;
TCG (TVG)	110 dB/μs slope
信号平均值	OFF / 2x / 4x / 8x / 16x / 32x / 64x
拒绝（截止）	0-80% FSH
测量
门数	2
游标数	2
模式	1, 2, C1, C2, 1-2, 1-C1, 1-C2, 2-C1, 2-C2, C1-C2
TOF模式	峰，边缘（侧面）
幅度测量	高达200％FSH
单位	mm / in / us
输出栏位	5
报警
闸门数量	2
等级数	3
缺陷评估
AWS	✔
DGS (AVG)	✔
DAC	✔
DAC: 点数	128
DAC代码	ASME & ASME III,
	EN 1712, EN 1713,
	EN1714, JIS Z3060,
	GB11345, GB 4730
自定义DAC曲线	最多6
DAC 20-80	✔
DAC & TCG	✔
记忆
设定	✔
数据集（使用A扫描）	✔
容量	2 GB（最大64 GB）
电脑软件	✔
Other Features
联轴器控制	✔
自动增益控制	独立于两个阀门
快速校准	✔
快速估算（最佳信号捕获）	✔
自动XX％（50％或80％）	✔
参考增益	✔
峰值保持（收集峰值内存）	✔
信号比较	✔
智能变焦	✔
菜单系统选择	充分
	简单1
	简单2
键盘背光	✔
智能（上下文）键盘背光	✔
键盘快捷键数量2	41
物理
外型尺寸	Sonocon BL: 10×6.1×3.1″(256×156×80 mm3)
含重量电池	Sonocon BL: 5.3 lbs (2.4 kg)
工作温度范围	-30°C to 50°C (-22°F to 122°F)
防尘防水	IP65
电池寿命	8 h
可更换电池	✔
1 USB Type A（又名主机或主机）允许连接外部设备（USB记忆棒，鼠标等）。
