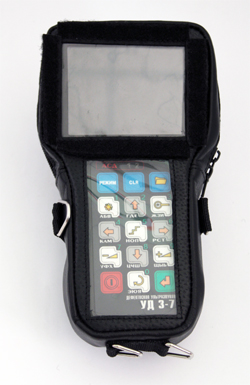

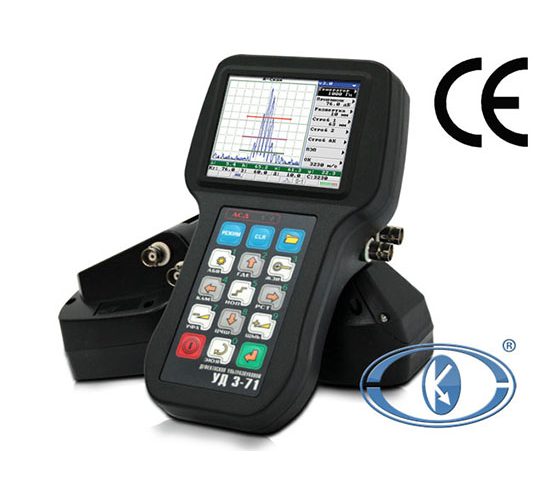

乌克兰OKOndt UD3-71超声波便携式探伤仪

乌克兰OKOndt

庞羽梁仪器仪表(上海)有限公司是乌克兰OKOndt UD3-71超声波便携式探伤仪的授权代理商

乌克兰OKOndt UD3-71超声波便携式探伤仪 产品介绍:
产品品牌:乌克兰OKOndt
产品型号:UD3-71
产品类别:探伤仪
产品备注:探伤仪

乌克兰OKOndt UD3-71超声波便携式探伤仪 产品描述:

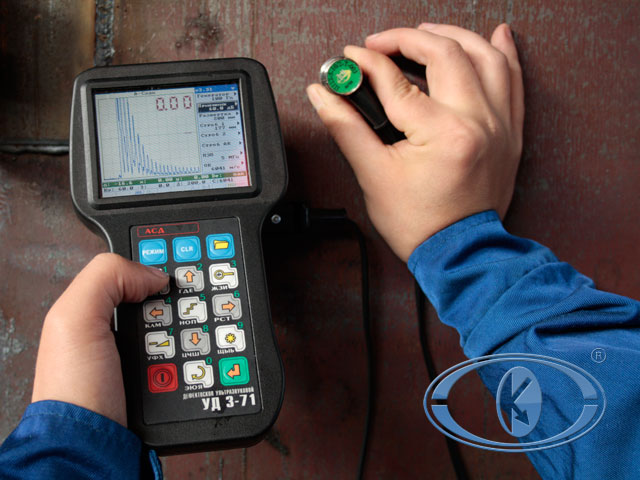

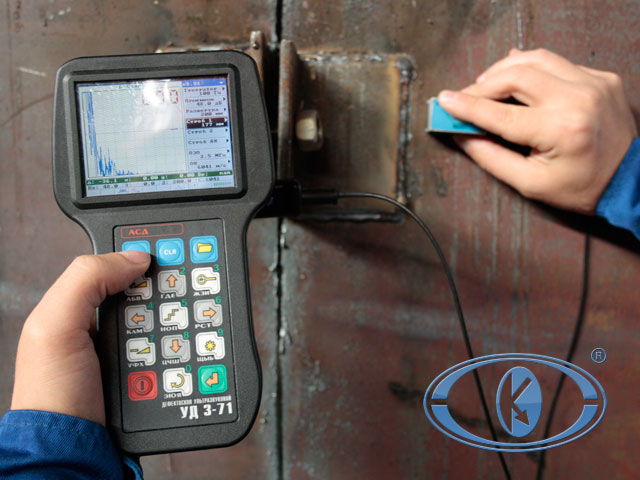

UD3-71探伤仪是一种超声波通用探伤仪,适用于:
•产品的手工无损检测,以检测缺陷,例如原料,制成品,加工中产品,焊接,钎焊,螺栓,铆接和其他接缝中材料的不连续性和不均匀性;
•测量缺陷深度和深度坐标;
•单向进入时测量各种物品的厚度;
•测量信号(由缺陷反映)的振幅比;
•等效缺陷尺寸的测量;
•评估杂物中的声速。
探伤仪能够以1500 m / s至12000 m / s的声速测试材料和产品。

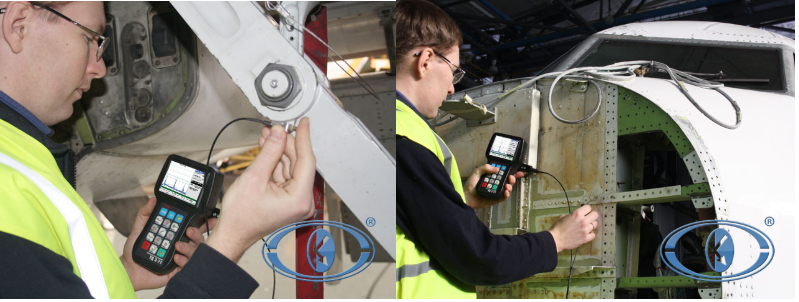

UD3-71超声波探伤仪可进行焊接接头和基础材料的测试,并根据各个行业的法规文件要求对单金属,双金属进行厚度测量。

乌克兰OKOndt UD3-71超声波便携式探伤仪 产品优势:
最小 仪器尺寸–不超过200x100x110 mm –确保高仪器人体工学性和操作简便性。


•各种A扫描显示形式:RF /全波/ +半波/半波;
•生成路径特性的动态变化取决于接通的频率滤波器;
•信息显示形式:А扫描,B扫描,正交图,腐蚀图;
•USB从站;
•探伤仪可在负10至+45°С的环境温度下运行;
•探伤仪外壳对固体和水的渗透防护等级相当于IР65;

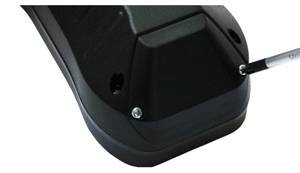

•易于拆卸的电池;


•探伤仪还具有抗电离辐射的能力,可在湿度较高的环境下运行;
•每个门都有两个独立的测量门,带有缺陷报警系统(声音和光线)。同时,每个大门都有:
•三个开始级别: “接受”;“注册”; “ SEARCH”在探伤仪屏幕上以“ RED”,“ BLUE”和“ GREEN”颜色标记。每个门的警报光的颜色与之对应。三级闸门的应用使估算被发现缺陷的风险成为可能。

声音警报的关闭级别由操作员通过特定的门设置; F
操作员针对每个闸门分别设置模式(是否超过预设水平)。

当使用三级门时,可以在相对于接收级别的不同级别上注册回波信号。它将允许记录来自正在发展的缺陷的回波信号,并在测试结果程序中监视缺陷,从而查看对重要物体进行超声测试(UST)所需的条件。三级闸门以及便捷的声光缺陷警报系统可以快速,定性地评估检测到的不连续尺寸。

乌克兰OKOndt UD3-71超声波便携式探伤仪 相关参数:

最高 扫描范围 英寸 236,22
毫米 6000
最小 扫描范围 英寸 0,039
毫米 1个
材料速度 英寸/微秒 从0,0025到0,0375
多发性硬化症 从1000到15000
扫描延迟 英寸 236,22
毫米 6000
延迟(在楔形中) 微秒 从0到100
频率 赫兹 从0.4到20
初始脉冲频率 赫兹 从30到1000
操作模式 А扫描,B扫描
获得 D b 从0到100
信号检测 无线电信号(无检测)
全波
正半波
负半波
噪音截止 从0到80
盖茨 两个独立的三级测量门
两个附加的特殊门
测量方式 高峰,前
可重新配置А-scan的读数 光束距离,浇口振幅,缺陷深度坐标,等效缺陷尺寸
测量分辨率 英寸 0,00039
毫米 0,01
缺陷警报 声音,光,视觉
设置数量 至少100
语言和界面 英文,俄文,中文(可以在客户的订单中添加其他语言)
单位 SI系统单位
连接电脑 迷你USBt
电池 蓄电池
Hi-MH
12V / 2700mА×h
电池供电时间 小时 至少8
AC网络供电 单相网络
230 V,50 Hz
屏幕 彩色TFT
屏幕尺寸,宽x高 英寸 2,756 x 1,969
毫米 70 x 50
屏幕分辨率,宽x高 像素点 320 x 240
扫描宽度(W xH x D) 像素点 320 x 200
外形尺寸 英寸 8,27 x 3,94 x 4,33
毫米 188 x 107 x 78
重量 1,764
公斤 0,8
工作温度 ºF 从负22到+122
ºC 从负30到+50
保护免受环境影响 符合GOST 14254的IP 65

乌克兰OKOndt UD3-71超声波便携式探伤仪 相关配置:

超声波探伤仪UD3-71的电子单元 1件。
压电换能器(M8)
П111-2,5-К12-003 1件。*
П121-2,5-50-М-003 1件。*
电缆连接PEP /电子控制单元(M8×2BNC) 1件。**
连接PC /电子控制单元的电缆(USB×USB mini) 1件。
同步电缆 1个。***
自动充电器Friwo 1件。****
头戴式电话 1个。***
处理软件
处理软件:PC上的测试结果 1件。
软件用户指南:用于在PC上处理诊断数据的软件 1份。
手册UD3-71.23535778.03.01.05RE 1份。
手册Friwo.23535778.001 RE 1个副本。****
零配件箱 1件。
校准证书缺陷UD3-71 1份。

*-可以根据用户在附带的探头术语中的订购来更改(或补充)。
**-出厂时,转换电缆P112可以建设性地包含在探头中。
***-根据消费者的要求提供。
****-充电器的类型可能会改变。

, , , , ,
