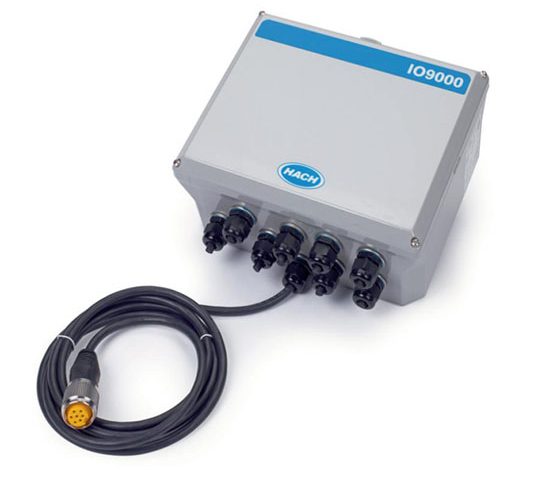

HACH哈希 AS950 IO9000输入/输出模块产品介绍：
产品型号：IO9000
产品品牌：HACH哈希
产品类别：采样器模块
产品备注：输入/输出模块
HACH哈希 AS950 IO9000输入/输出模块产品简介：
多功能性
AS950采样器使用IO9000模块进行数字和模拟输入及输出。配上IO9000模块后， AS950可提供比以往任何哈希采样器更多的输入和输出选项。IO9000配备两个版本以增加通用性； IO9001可用于简单的应用，只需一个高电压继电器，而IO9004则应用于满载。 更多细节参见技术规范。
输出
数字输出可用来指示报警或事件。 0 / 4-20毫安模拟输出可用于将信息发送到SCADA系统，如液位、流速、流量、pH值等等。报警和事件的范例包括：传感器超限（流量相关，水质相关，内部温度或环境温度）、程序已启动、程序已完成、正在取样、瓶满（单瓶）、泵正向运行、泵反向运行、泵故障、分配器错误、电源故障，或主电池电量低等。
输入
0 / 4-20mA的模拟输入可用于第三方传感器与AS950的连通。一旦连通，就可以像在应用程序中的哈希传感器一样使用模拟过程测量，如设定报警或基于事件的采样等等。此外，可在用户界面上用哈希传感器和外部辅助设备监测第三方测量。 数字输入可用于来自SCADA系统的控制信号或将 PLC 作为采样控制器使用。
继电器
与数字输出相同，继电器输出可用于指示警报或事件。 不同的是，继电器可转换交流电电压，用于控制需高功率电压的功能。 例如，用于警示灯或音频信号，切换导流阀或闸门，或向另一台设备发出控制信号。
HACH哈希 AS950 IO9000输入/输出模块产品技术参数：
IO9001/IO9004 通用
存储温度 -40~80 °C
工作温度 -40~50 °C
存储/工作湿度 100%，无冷凝，
海拔 2000 米
认证 CETLus
机械性能 – IO9001/IO9004
防护等级 NEMA 4X, IP 66
外壳材料 聚碳酸酯(UL94 VO),硬件 18-8SS
外壳尺寸 外壳及所提供的安装支架
(长 x 宽 x 深) 9.71*11.82*5.12英寸
设备电缆 2.74米 (9 英尺)
外壳输入 IO9001: 1 为高压端口,
电缆入口 0为低压端口
IO9004:高压端口；4条电缆套管(容纳电缆直径为0.170″-0.450″)
低压端口： 4条电缆套管(容纳电缆直径为：0.170″-0.450″)
所有端口接受用户安装的½“（16mm）的商品规格软管
重量 2.5 kg (5.5 磅)
安装 安装支架和硬件包括在内
电缆连接 螺丝端子板
电气性能 – IO9001/IO9004
电能输入 由控制器供电
电气性能– IO9001
高压继电器
C型（ SPDT ）一个常开触点，一个常闭触点，现场可接线，对应到报警事件
*额定电压（触点断开）：20VAC –rms到230V –rms
*额定电流（触点闭合）：6mAac-rms 到 500mAac-rms
注：低于最低规定水平继电器可能无法按期望关闭或打开。
导线规格： 20 AWG 到 14 AWG实芯线或铜绞线
电气性能– IO9004
数字输出
(4) 个低电压闭合触点，对应到报警事件。
*±30Vdc max, 150mAdc
*20Vac-rms, 150mAac-rms
导线规格：24 AWG 到 16 AWG实芯线或铜绞线
高压继电器
4 个C型（ SPDT ），一个常开触点，一个常闭触点，现场可接线，对应到报警事件
*额定电压（触点断开）： 20VAC –rms到230V –rms
*额定电流（触点闭合）：6mAac-rms 到 500mAac-rms
注：低于最低规定水平继电器可能无法按期望关闭或打开。
导线规格：20 AWG 到 14 AWG实芯线或铜绞线
模拟输出
(3) 个0/4-20mA 输出，映射记录的模拟量测量值 如液位、速度、流量、pH值） – 可以作为回路供电或自供电
*精度： -40 到 50 oC为 FSR的0.8%
-10 to 50 oC为 FSR 的0.4%
*分辨率：< FSR的0.05%
*外部回路电源电压：最大18V
*内部回路电源电压：最小 14V，最大18V
* 最小循环阻抗：0Ω
负担电压： 25mA时最大为3.6V
导线规格： 24 AWG 到 16 AWG实芯线或铜绞线
模拟输入
（2）个0/4-20mA的通用输入，映射外部进程为可记录的测量项（例如，第三方超声波液位）。
电流输入模式：
*精度 -40 到 50 oC 为FSR 的0.5%
-10 to 50 oC 为FSR的0.3%
*分辨率： < FSR的0.05%
*回路电源电压：最大18V（参考（-）输入
*负荷：最大 108Ω +最大 0.4V
数字输入
* (4) 个，对应于基于事件的采样。
* 输入电压范围（输入引脚）： 0V至25Vpeak
*输入电阻（输入引脚）： 120kΩ （典型值）
*默认内部阈值： 1.5V （典型值）
* 输入电压范围（阈值引脚）：5V至25Vpeak
* 使用Vth输入时的阈值：0.5 * Vth（典型值）
导线规格：24 AWG至16 AWG实芯线或铜绞线，10kΩ，上拉到外部电压。
用户校正
2点线性用户校正，用于通过控制器用户接口的模拟输出和模拟输入
*如有变更，恕不另行通知。
 |
|
