Tektronix 泰克AWG5200 任意波形发生器产品介绍：
产品型号：AWG5200
产品品牌：Tektronix 泰克
产品类别：发生器
产品备注：任意波形发生器
Tektronix 泰克AWG5200 任意波形发生器产品特点：
AWG5200 任意波形发生器可满足苛刻的信号生成需求，具有高信号保真度，能够通过多单元同步组合扩展至多达 32 个或更多通道。 非常适用于高级研究、电子测试和雷达、复杂电磁环境系统设计和测试。
在信号产生领域，AWG5200 系列任意波形发生器 (AWG) 通过前沿创新技术为工程师和研究人员引领前进之路。AWG5200 系列 AWGs 实现了无可比拟的信号保真度及同类产品中领先的采样率和存储深度，为复杂的 RF 基带信号发生应用和精密试验应用提供了业内最好的信号模拟解决方案。基于高达 5 GS/s 采样率（内插时为 10 GS/s）和 16 位垂直分辨率，AWG5200 系列可以轻松的生成复杂信号，准确回放被捕获的信号。

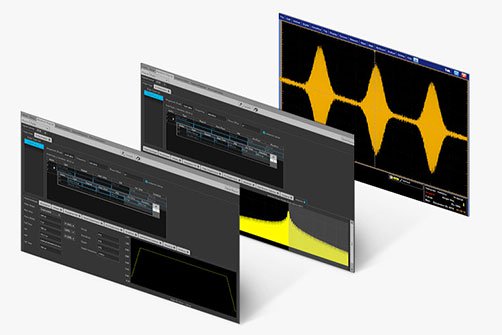

如果一个波形能够被定义或捕获，那么 AWG5200 就能复现这个信号。可以通过多种方式创建信号。泰克提供了全面的、不断新增的且针对 AWG 产品家族进行优化的波形发生插件，以实现了特定的波形创建功能，同时 MATLAB、Excel 等第三方解决方案也可以灵活地创建和导入您想要的任何波形。使用任意一种软件包来创建的波形都可以导入 AWG5200 中并进行回放，无缝地实现从仿真世界过渡到真实世界。

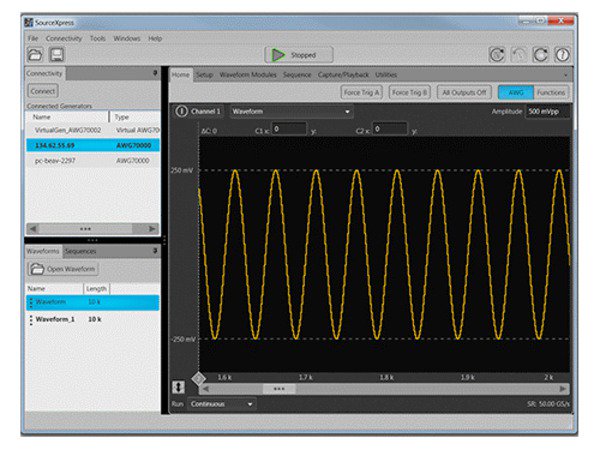

新型 SourceXpress 平台把所有 AWG 仪器控制和波形生成功能放到 Microsoft® Windows PC 中。加载波形、创建序列、打开回放，都无须在 AWG 上实现。所有波形创建插件都在 SourceXpress 平台上以原生方式运行，可以迅速重复测试信号，而不必进实验室。

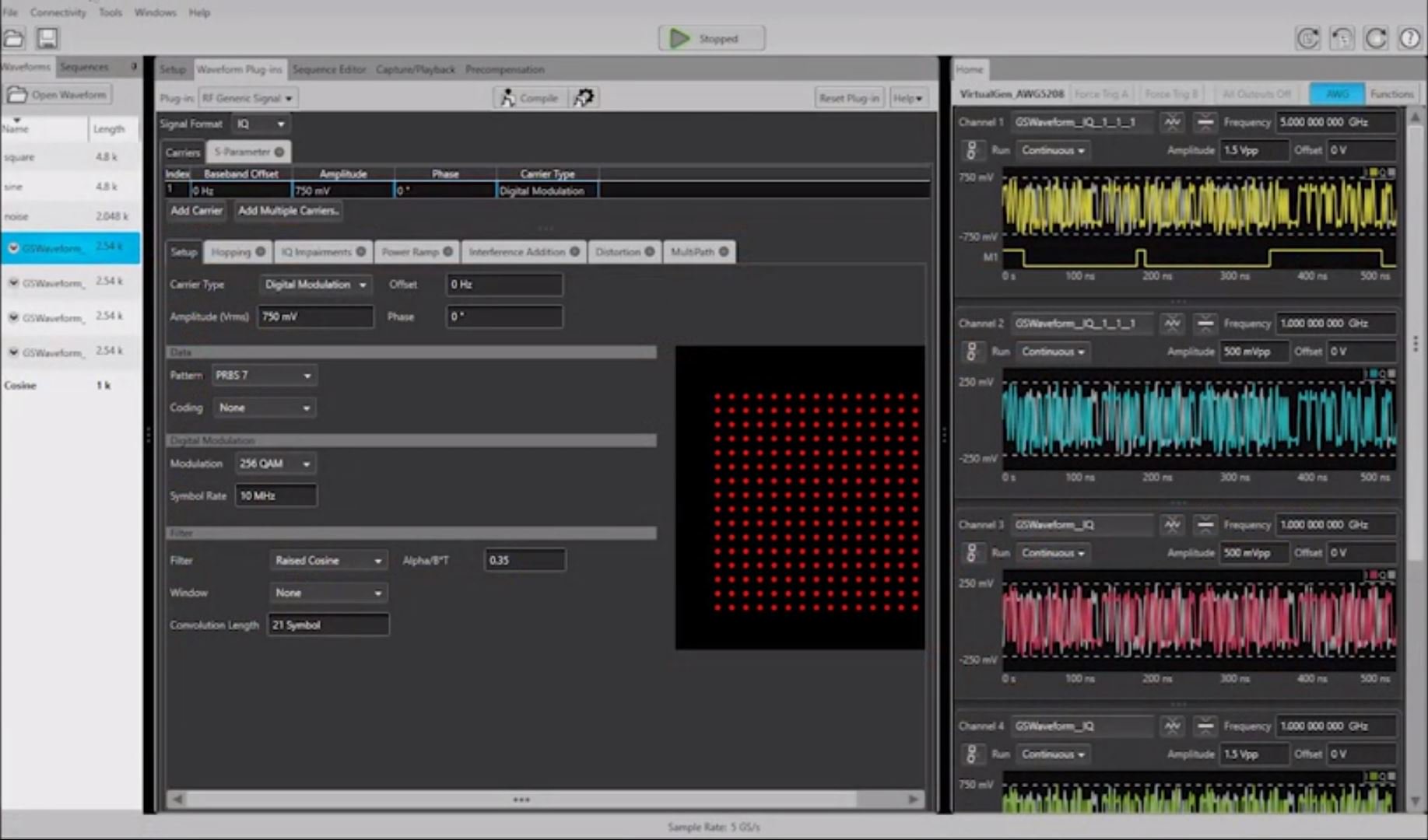

RF 信号正变得越来越复杂，RF 工程师很难准确地创建合规性和裕量测试要求的信号。结合 RF 通用波形创建插件，AWG5200 系列可以解决这些棘手的设计挑战。RF 通用插件是一种以数字方式合成被调制基带、IF 和 RF 信号的软件包，它把信号发生提升到全新水平，全面利用了 AWG5200 系列任意波形发生器先进的信号发生功能。
通信和国防系统的尺寸减小和成本降低推动着现代 DAC 不断进化，把更多的功能集成到一个芯片中。某些更先进的高速 DAC 还采用数字信号处理和调节功能，如数字内插、复杂调制和数控振荡器 (NCO)。这可以有效紧凑地直接生成复杂的 RF 信号。

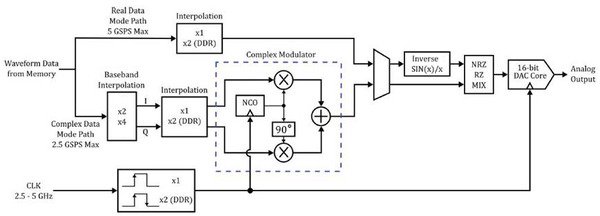

泰克 AWG5200 系列拥有数字复合调制器和多速率内插功能。通过这种内置 IQ 调制功能，您可以消除由于外部调制器和混频器引起的 IQ 不匹配。另外通过使用这个调制器，没有带内载波馈通，也没有镜像。内置内插器，它还能以最有效的减小波形大小和缩短汇编时间的方式创建波形，同时延长播放时间。

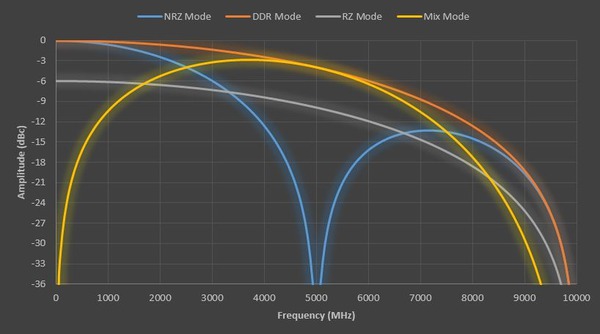

AWG5200 DAC 有多种模式，可以在 DAC BW 最干净的部分及频率滚降位置输出信号。
许多雷达信号的关键特点要求它们必须与其它商用标准信号共存于同一频段，但性能不会劣化。为满足这一预期，雷达设计人员必须在设计/调试阶段彻底的测试所有可能的情况。AWG5200 具有回放这些最坏情况的信号所需的超高灵活性和精度。
Tektronix 泰克AWG5200 任意波形发生器产品优势：
近年来，随着满足雷达和通信一体化的研究， 泰克在当前任意波形发生器安装了一个特定波形创建插件，使工程师能够为许多特定的应用创建特定的射频环境。
支持的应用包括模拟仿真 EW 监测的实际的无线场景/环境、带有干扰信号的雷达接收机以及相控阵列天线和 MIMO。

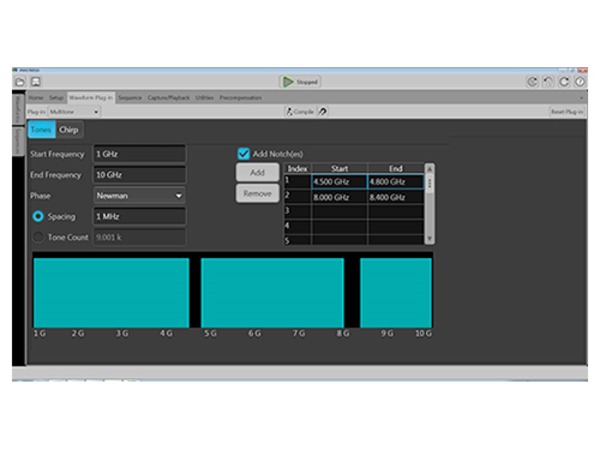

新环境插件的功能包括：
AWG5200 任意波形发生器以高性价比提供业界优异的采样率和垂直分辨率组合。 能够基于准确的无噪声信号和 5 GS/s 16 位性能（可直接生成高达 6 GHz 的信号）创建真实环境。
特点

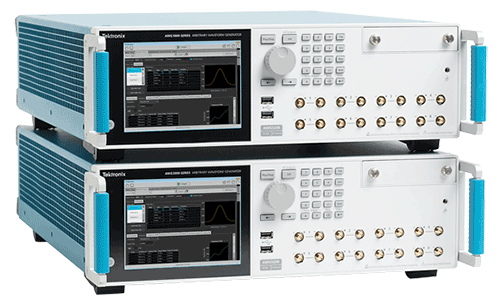

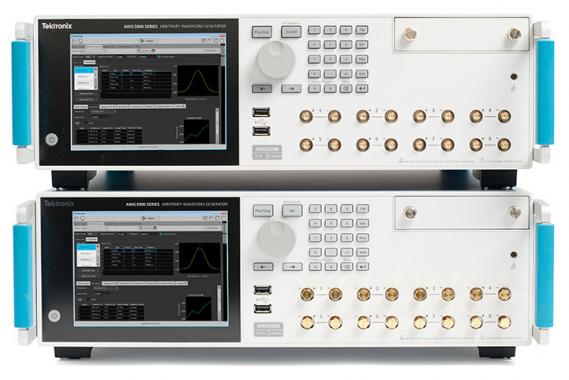

在任何设置下高效扩展，每个单元最多 8 个通道，每通道成本低并提供多设备同步。 完全集成式平台可以实现更快速的波形加载和更清晰的射频性能。
特点

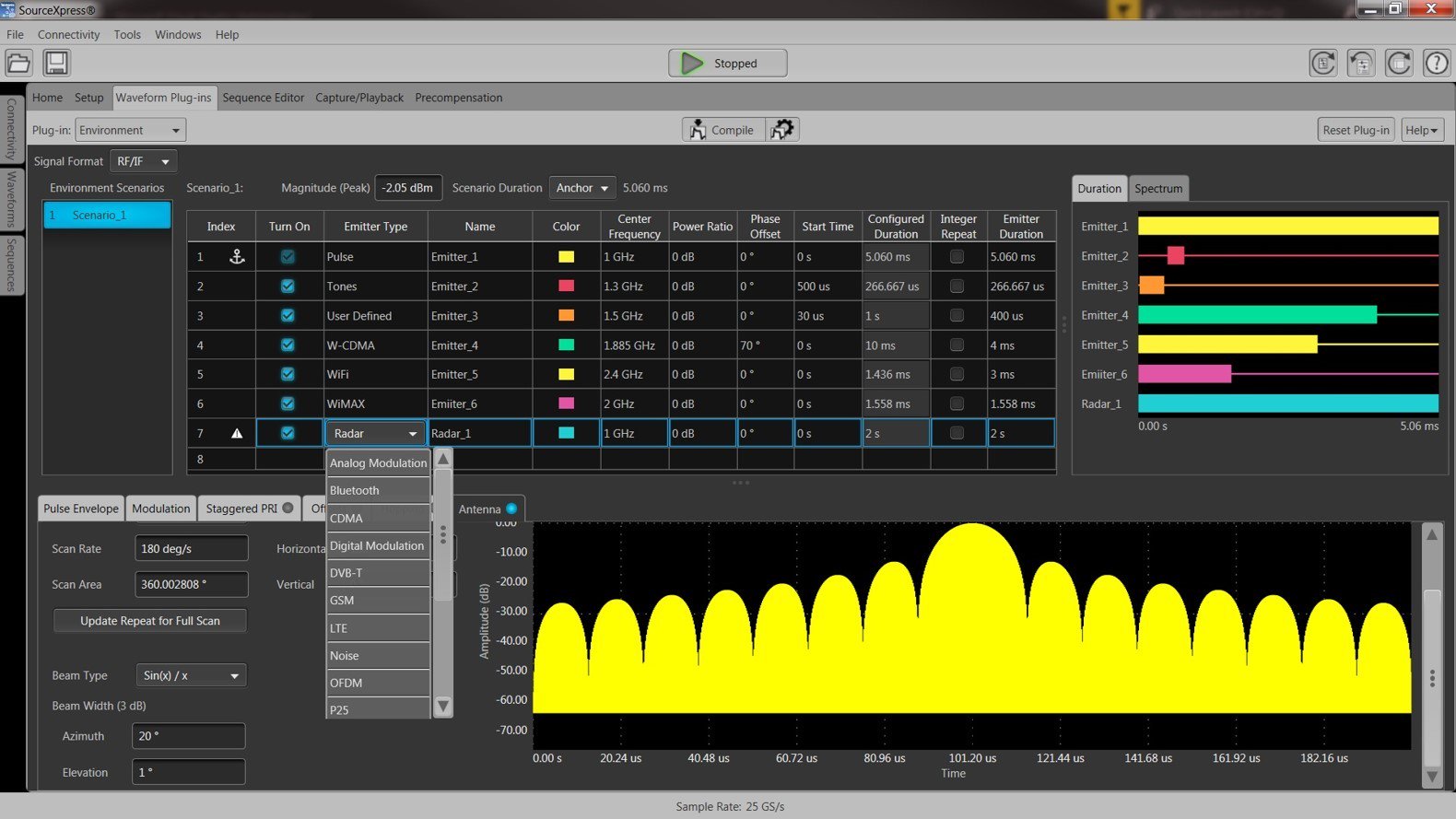

SourceXpress 环境在 PC 上运行，模拟 AWG5200 的原有固件。 配合插件工作时，您可以在插件之间轻松又方便地切换。 插件简化了生成复杂射频环境信号和调制雷达脉冲的过程，帮助您更快地迭代设计。
特点
AWG5200 任意波形发生器旨在简化您的测试设置。 首先，它是一款即用型解决方案，可简化或替换您当前的复杂信号生成设置。 它向下兼容其他泰克信号发生器，让您无需重新学习设置过程。 最后，它支持通过 Matlab 脚本实现自动化测试，可简化端到端设置。
特点

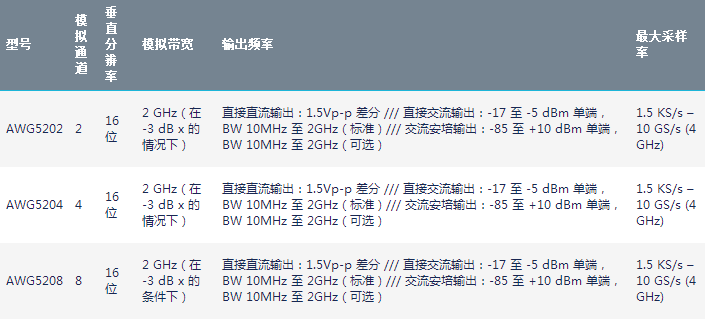

型号

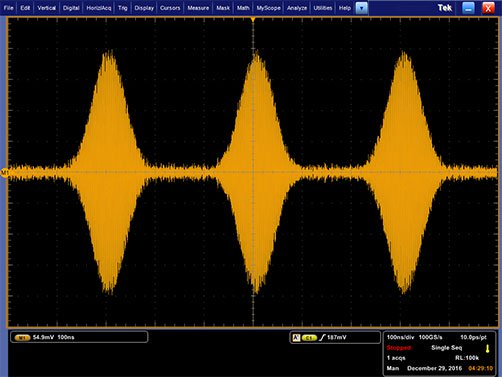

使用灵活、精确的测试创建、验证和检测雷达组件，同时简化波形设计。 AWG5200 提供 16 位 DAC 分辨率、低噪声 (SFDR)、高保真度信号，并通过插值复制复杂信号。 此外，它还支持使用数字上变频来偏移中心频率。
特点

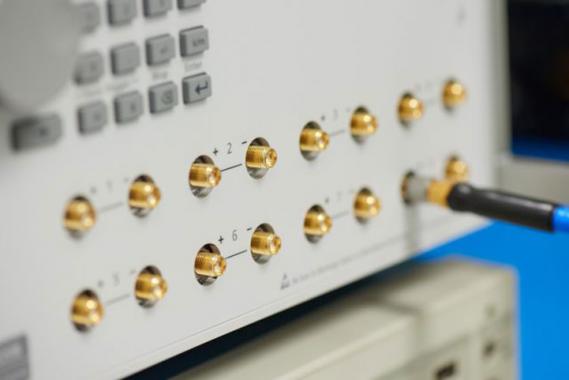

采用 8 个独立同步通道，生成复杂的射频环境。 充分利用长信号和播放功能，同时减少设计和构建设置的时间、压力和成本。 使用 16 位 DAC、低噪音本底 (SFDR)、高保真度信号、更多通道和更高可扩展性以及低触发-输出延迟来模拟真实环境。
特点
量子计算研究人员和开发人员可以减少用于迭代设计的时间，降低扩展实验成本，并创建清晰而稳定的波形，以实现突破。 8 个紧密同步的独立通道提供采样内存和带宽，从而产生具有低噪声 (SFDR) 的可靠控制源，实现业界最清晰的信号。
特点
汽车、工业和高能物理学中的高速数据速率传输正在推动低低压差分信号 (LVDS) 的发展。对于这些应用，LVDS 测试需要强大的信号生成功能，以测试从研发到生产期间的压力。使用配备码型发生器和脉冲插件 的泰克 AWG5200 和 AWG7000 系列任意波形发生器，可以生成已知良好的信号，包括所需的通道数和数据速率，以全面测试 LVDS 协议和接收机余量。
借助快速、低压力的设置，将复杂的尖端学术研究提升到更高水平。 迭代设计，同时以低成本实现更精确和可轻松扩展的实验。 所有这些都得益于每个单元 8 个已同步的独立通道和一个完全集成式平台，可以实现更快的波形加载和更清晰的射频性能。
特点
技术参数
内存
2 Gs/通道
通道数
多达 8 个
垂直分辨率
16 位
采样率
1.5 Ks/s – 5 Gs/s
（10 GS/s 内插）
 |
|
