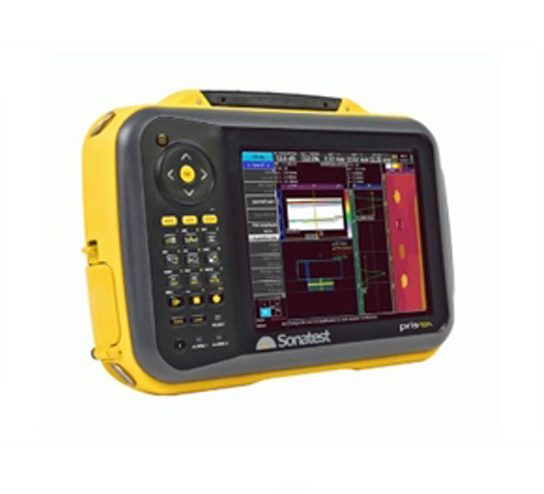

英国声纳SONATEST prisma 相控阵探伤仪

英国声纳SONATEST

英国声纳SONATEST prisma 相控阵探伤仪 产品介绍:
产品型号:prisma
产品品牌:英国声纳SONATEST
产品类别:探伤仪
产品备注:相控阵探伤仪

英国声纳SONATEST prisma 相控阵探伤仪 产品描述:
Prisma是Sonatest技术人员集中开发及研究出的最新产品。先进的超声波探伤可以为检测技术人员提供一个非常全面用于测试和测量的工具,并且可以升级TOFD和相控阵功能。可以在任何地方进行升级,不必将设备送回,不需要任何停机时间。

英国声纳SONATEST prisma 相控阵探伤仪 产品特点:
正如您想象的简单
•30秒内完成设置
•无延迟 – UT到PA – 一键完成
•设置和校准向导
•“参数特征”,步步有保证
•培训简单:通用用户界面
•UT Studio —快速的动态报告

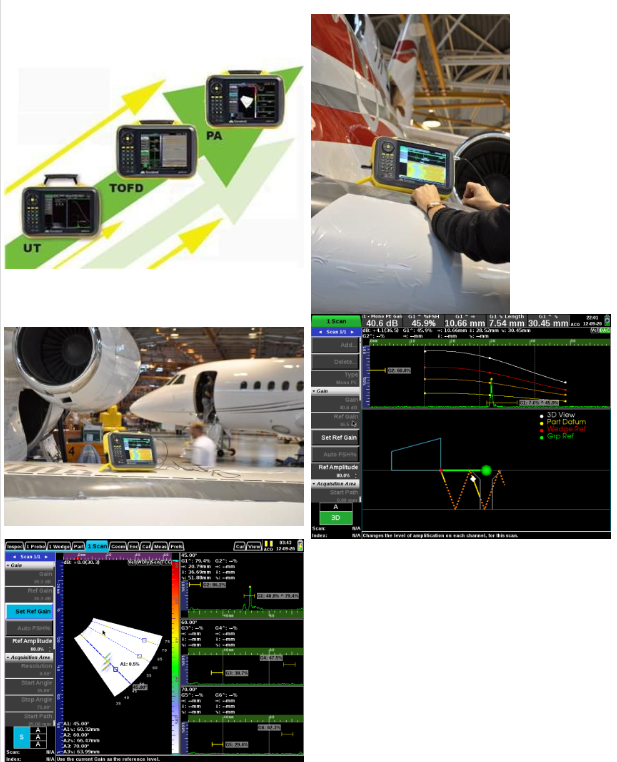

正如您需要的性能
•UT,TOFD&PA检测模式
•多模式检测验证
•可随时随地升级!
•独特的指针用于精密测量
•记录能力:屏幕截图,全数据记录,完全跟踪。
•可定制的图像布局 – 29可任意选择。

英国声纳SONATEST prisma 相控阵探伤仪 产品参数:

常规超声检测 相控阵检测
脉冲发生器
配置 2UT通道 16:16或16:64
检测模式 脉冲反射、发射/接收和TOFD 脉冲反射、发射/接收
探头插座 LEMO 1或BNC I-PEX
脉冲电压 -100V ~ -450V(步进10V) -25V ~ -75 V(步进5V)
脉冲重复频率 3Hz ~ 5KHz 3Hz ~ 5KHz
脉冲波形 负方波(带活动边沿) 负方波(带活动边沿)
脉冲宽度 可调:25ns ~ 2000ns (2.5ns分辨率) 可调:25ns ~ 2000ns (2.5ns分辨率)
边沿时间 15ns in 50Ω load @200V 15ns in 50Ω load @200V
输出阻抗 10Ω
同步 编码器或自由运行(时间基础) 编码器或自由运行(时间基础)
聚焦延迟范围 n/a 0 ~ 10μs(2.5ns分辨率)
阻尼电阻器 50Ω或400Ω可选 n/a
接收器
增益范围 120dB (-40dB ~ 80 dB),模拟增益 0 ~ 80 dB (0.1 dB步进),模拟增益
输入电压 25Vp-p 200mVp-p
输入阻抗 1kΩ(投掷和捕捉) 50Ω
带宽 200KHz ~ 22MHz(-3dB) 200KHz ~ 14MHz
模拟滤波器 4 3
数字滤波器 10 10
整流 全波、正半波、负半波、无(RF) 全波、正半波、负半波、无(RF)
单个增强 数字过滤器、平均值、滤波、等值线 数字过滤器、滤波
聚焦延迟范围 n/a 16ns(内插值替换到3.8ns)
数据采集
结构 2通道, 真正 200 MHz采样率 16通道, 全数字延迟及求和
数字转换器分辨率 12bit DAC 12bit DAC
振幅测量 (0% ~ 100%) 或 (0% ~ 150%)FSH (0% ~ 100%) 或 (0% ~ 150%)FSH
数据处理 16bits/采样 16bits/采样
数据记录 全部原数据记录 全部原数据记录
文件大小 可达3GB 可达3GB
数字化频率 50MHz/100MHz/200 MHz 65MHz
聚焦法则 n/a 128
聚焦类型 n/a 常规深度、固定路径、恒定补偿
A-扫描长度 8192采样 4096采样
二次抽样 1:1 ~ 1:128 1:1 ~ 1:128
参考 起始脉冲或支持闸门/IFT 起始脉冲或支持闸门/IFT
同步触发 编码器或内部 编码器或内部
扫描和视图
支持的扫描 A-扫描和TOFD S-扫描和L-扫描
扫描数量 可达4个 1(可达到4个提取A-扫描)
视图 A/B/C-扫描,外加TOFD A/B/C/L/S-扫描 外加顶视图
颜色地图 可达10种 可达10种
视图布局数量 12 17
光标
光标类型 笛卡尔、双曲线(TOFD) 笛卡尔、抽取盒、用角测量
测量 路径长度、深度、表面距离、DAC、AWS、DGS 路径长度、深度、表面距离、DAC、AWS
DAC & TCG
DAC取点 16 16
DAC 1带3个“子DAC” 1带3个“子DAC”,每个聚焦法则
TCG取点 16 16
增益范围 60dB 40dB
增益斜率 60dB/μs 50dB/μs
闸门
A-扫描闸门 每个A-扫描有4个闸门 每个A-扫描有4个闸门
(每个S/L-扫描带3个提取的A-扫描)
闸门触发器 前沿/峰值 前沿/峰值
S/L-扫描 n/a 1个提取盒
LED报警 1(所有闸门同步和DAC) 1(所有闸门同步和DAC)
测量(A-扫描) 峰值&前沿(FSH,dB,D,BPL,SD) 峰值&前沿(FSH,dB,D,BPL,SD)
和回波到回波 和回波到回波
接口和报告
帮助系统 活动参数描述和优化技巧
配置确认 带有“参数特征”的动态帮助
向导 配置、声速和调零、楔块延迟、灵敏度、TCG、DAC、DGS、芯片激活、编码器
语言(动态的) 汉语、英语、德语、法语、西班牙语、俄语
报告生成 PDF文件(包括扫描、设置、测量等)、PNG屏幕抓图、客户图标
PDF阅读器 可查看任何上传的PDF文件
输入和输出
编码器 1或2轴编码(正交输入)
数字输入 2条输入线(5V TTL)
数字输出 2条输出线(5V TTL,20 mA)用于报警或其他外部控制
模拟输出 2条模拟输出线(0-2V)
功率输出 5V,350mA,电流限制
外壳
尺寸(高x宽x深) 205x300x90mm
重量 3.5kg(含电池)
显示尺寸 8.4 英寸(对角线)
显示分辨率 800×600
显示颜色 260k(65535色用于扫描调色板)
显示类型 TFT LCD,450Cd/m2,含2%反射率
USB端口 3个USB主端口
以太网 100Mbps
电池和电源
电池类型 智能锂离子
电池数量 1
操作 用电池或外接电源(直流电源包)
电池更换 可更换,不需要工具
电池充电 可待机充电(保持开或关状态)-外部电池充电器(std)
电池使用时间 典型的:在超声检测模式下7小时,在相控阵检测模式下6小时>
环境
IP等级 符合国际IP66标准
操作温度 -10 ℃至45℃
储存温度 -25 ℃至60℃
