Tektronix 泰克Keithley 2260B 系列 360W/720W/1080W 直流电源产品介绍：
产品型号：Keithley 2260B 系列 360W/720W/1080W
产品品牌：Tektronix 泰克
产品类别：电源
产品备注：直流电源
Tektronix 泰克Keithley 2260B 系列 360W/720W/1080W 直流电源产品特点：
– 可编程电压或电流上升及下降时间范围从 0.1V/s 至 1600V/s，或 0.01A/s 至 216A/s（视型号而定）
– 恒定电流优先级设置
– 可编程输出电阻
– 模拟输入控制
– 内部测试序列模式
– 可串联或并联配置
– 快速放电能力，1ms 瞬时恢复到负载变化。
– 在标准机架宽度中安装六个 360W、三个 720W 或两个 1080W 装置
使用 360W、720W 或 1080W 2260B 系列可编程直流电源提供各种电压和电流。360W 型可输出 36A、13.5A、4.5A 或 1.44A 的电流；720W 型可输出 72A、27A、9A 或 2.88A 的电流；1080W 型可输出 108A、40.5A、13.5A 或 4.32A 的电流。2260B 型电源的电压和电流输出范围广，有多种接口选择，特别适合各种各样的应用，包括研究与设计、质量控制和生产测试。
Tektronix 泰克Keithley 2260B 系列 360W/720W/1080W 直流电源产品优势：
– 防止刚刚接通电源时浪涌电流对低阻抗负载造成破坏。
– 向 LED 供电时减少电压和电流过冲。
– 允许模拟电池的输出特性。
– 支持模拟电池如何响应快速变化的负载电流的电压配置文件，或生成组合式直流输出电平，并在其上叠加一个交流信号，以测试电路如何响应其直流电源中的噪声。
– 允许输出一组电压电平，在每个电平有不同的时间间隔。可以存储并重复使用测试序列，以在不同的电平确定 DUT 性能。
– 当三个装置并联时，提供高达 3240W 的功率。
– 最大限度地减少自动化测试系统的测试时间。
– 节省工作台和测试系统机架空间。
Tektronix 泰克Keithley 2260B 系列 360W/720W/1080W 直流电源产品应用：
如果想模拟真实供电条件测试您的待测电路，需要保证测试用电源的输出电阻 与真实供电条件下电源的输出电阻一致。例如，电池拥有可变内部电阻，使用 电池供电的设备将对设备应用一个电压，这个电压在经过电池的内部电阻时会 出现电压下跌。Series 2260B 电源有多种型号，内部电阻可以高达555W，仿 真各种电池化学特点和负载条件
使用可编程内部电阻，仿真电池的输出。在这个例子中，Model 2260B-80-13 电源仿真一块 10V 电池，其内部电阻是0W、0.9W、1.8W 和2.7W。由于经过电池内部电阻的电压下跌，输 出端子上得到的电压从10V 下跌到5.98V。
使用360W、720W 或1080W Series 2260B 可编程DC 电源，提供多种电压 和电流。有12 种版本可供选择，支持30V、80V、250V 或800V 的电压输出。 360W 型号可以输出36A、13.5A、4.5A 或1.44A 的电流，720W 型号可以输 出72A、27A、9A 或2.88A 的电流，1080W 型号可以输出108A、40.5A、 13.5A 或4.32A 的电流。范围这么广泛的输出电压和电流与多种可供选择的接 口相结合，使得Series 2260B 特别适合用于多种应用，包括研究和设计、质量控制和生产测试。
Series 2260B 电源拥有可编程上升时间( 或转换速率) 控制功能，在电源第一 次开机时，防止可能危险的涌入电流流入低电阻负载。既可以控制电压上升时 间，也可以控制电流上升时间。通过电压转换速率控制功能，800V 电源的电 压上升时间可以从低速0.1V/s 提高到高速1600V/s。在恒定电流控制下运行时， Model 2260B-30-108 的输出电流上升时间可以从0.001A/s 低转换速率提高 到216A/s 最大值编程。编程电流上升时间会把Series 2260B 电源置入恒定电 流控制优先模式，在这种模式下，电流转换速率限制着电压在被测设备(DUT) 中上升的速度。除控制上升时间外，还可以编程下降时间；下降时间的值可以 不同于上升时间的值。可以精确控制向负载传送的功率，防止过冲尖峰或过高 的涌入电流，防止损坏元件、模块或设备，为LED 之类的元件生成更加精确 的特性I-V 曲线。

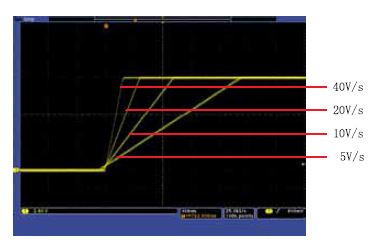

可变转换速率控制功能，精确控制电压上升时间。
通过USB、LAN 或选配的GPIB 接口，Series 2260B 电源将在任何自动系统 中运行。此外，这些电源拥有模拟控制功能，可以通过外部电压和电阻控制输出。 另外，Series 2260B 电源拥有快速放电功能，可以迅速耗散输出上的电压。这 些电源还为负载变化提供了1ms 快速跳变恢复时间。快速放电时间与快速瞬态 响应相结合，最大限度地缩短了自动测试系统中的关键测试时间。
内部测试序列模式允许Series 2260B 按设定依次输出一系列电压点，并可以 为每个电压点设置不同的驻留时间。可以存储并重复使用测试序列，确定各种 电压电平下的DUT 性能。此外，可以使用模拟输入控制，创建电压廓线，仿 真电池怎样对快速变化的负载电流要求做出反应，如大的涌入电流。另外，可 以生成综合DC 输出电平，在上面叠加一个AC 信号，测试电路怎样对DC 电 源上的噪声做出反应。模拟输入控制参数可以是电压输入，也可以是电阻输入。 通过这种模拟控制功能，可以生成各种类型的DC 电源信号，在各种条件下测 试电路和器件。

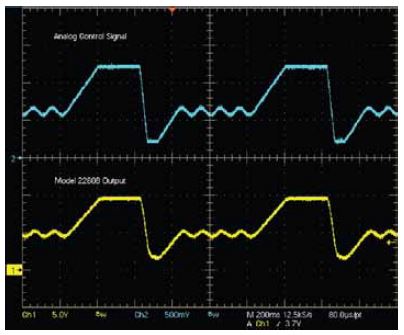

信号发生器( 上图) 控制2260B，创建复杂的DC 电源波形，( 下图) 仿 真由于DC 电源线上大的涌入电流和噪声导致的电压下跌。
 |
|
