Tektronix 泰克2281S-20-6 动态型电池模拟器

Tektronix 泰克

Tektronix 泰克2281S-20-6 动态型电池模拟器产品介绍:

产品型号:2281S-20-6
产品品牌:Tektronix 泰克
产品类别:模拟器
产品备注:动态型电池模拟器

Tektronix 泰克2281S-20-6 动态型电池模拟器产品特点:

2281S-20-6 动态电池模拟器使用一个型号来模拟电池在其放电周期中的响应。 由于该型号可以基于电池要供电的产品的平均电流,您可以估计电池寿命并分析电池寿命期间的产品性能。

Tektronix 泰克2281S-20-6 动态型电池模拟器产品优势:

估计产品的电池寿命

使用一个型号通过 2281S-20-6 为您的产品供电,以确定产品的运行时间。

特点

  • 作为充电状态的一项功能,101 点型号包含开路电压和内部电阻
  • 根据产品所使用的平均电流创建型号

在任何电池放电状态下均可进行快速、可重复的测试

针对任何充电状态(例如,接近完全放电状态)对电池模拟器进行编程,以确定产品在低电量条件下的运行状况,以及确定低电量电池关闭电压。

特点

  • 编程电池开路电压 (VOC),且所有其他型号参数将根据开路电压设置调整
  • 或者,编程充电状态 (SOC),且所有型号参数将根据 SOC 设置调整

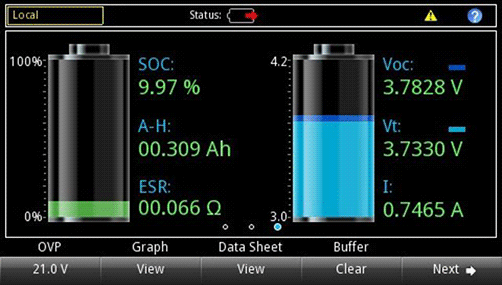

独有 GUI 可持续显示电池的状态

请参阅电池型号的各重要参数,其中包括开路电压、内阻、剩余电量和充电状态。

特点

  • 在右侧电池图标上查看开路电压、所测端子电压和负载电流
  • 在左侧电池图标上查看充电状态、剩余安时容量和内部电阻

Series 2281S 电池仿真器和精密直流电源以创新方式把电池测试、电池仿真与高 精度电源功能整合在一起。它能够分析被测器件的直流功耗,测试电池,根据电池 充电过程生成电池模型,然后根据电池模型仿真电池。2281S-20-6 可以输出高达 20V 的功率和6A 的电流,吸收高达1A 的电流。

2281S 采用线性调节,保证低输出噪声和杰出的负载电流测量灵敏度。采用高清彩 色晶体管(TFT) 屏幕显示与测量有关的各种信息。软键按钮和导航轮与TFT 显示器 相结合,提供了一个浏览方便的用户界面,加快仪器设置和操作。此外,内置绘图 功能可以监测各种趋势,如漂移。这些功能提供了台式和自动测试应用要求的灵活 性。此外,2281S 提供了列表模式、触发和其他速度优化功能,最大限度地减少自 动测试应用中的测试时间。

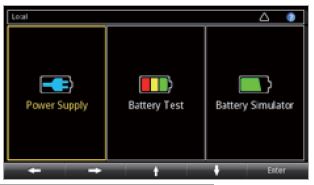

Series 2281S启动屏幕

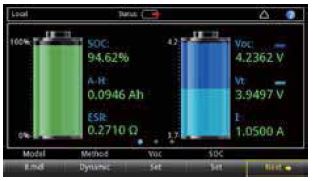

电池仿真器主屏

主要特点:

  • 仿真电池在充电周期和放电周期中 的输出特性
  • 创建、编辑、导入和导出电池模型
  • 使用电池测试模式根据测量结果自 动建立电池模型库
  • 显示被仿真电池的 SOC、Voc 和 Vt 的实时变化
  • 计算用安时 (Amp-Hour) 表示的 电池容量和等效串联电阻(ESR)
  • 设置电池 SOC、Voc、电池容量 和电阻
  • 提供两种仿真模式:动态仿真模式 和静态仿真模式
  • 监测充电 / 放电电流和电压
  • 输出高达 120W 的低噪声线性调 节功率
  • 以高准确度监测从 100nA 到 6A 的负载电流
  • 6 位半分辨率,测量电压和电流
  • 吸收高达 1A 的电流,提供高达 6A 的电流
  • 内置图表功能,简化趋势分析和电 压或电流波形显示
  • 高清 TFT 显示器和基于软键 / 图 标的用户界面,简化电源操作
  • 数字 I/O,与其他设备和仪器直接 通信
  • GPIB、USB 和 LAN 接口
  • 通过网络浏览器仿真前面板显示和 控件,简化自动控制和监测

基于电池模型进行电池仿真

在2281S 的电池仿真器功能中,可以根据选择的电池模型仿真实际电池输出性能。 充电状态(SOC) 和开路电压(Voc) 可以设置成任何状态,在特定条件下测试设备。
有两种模式可供选择:
● 静态模式:在静态仿真过程中,Voc和 SOC 保持相同。
● 动态模式:在动态仿真过程中,Voc和SOC和实际电池一样根据充电和放电变化。
还可以设置较小的电池容量,加快充电和放电过程,改善测试效率。

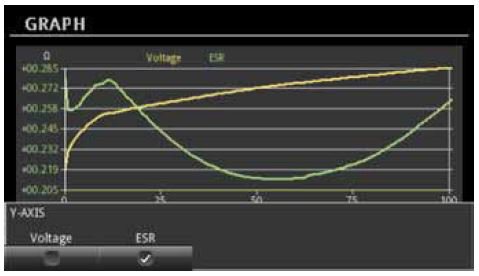

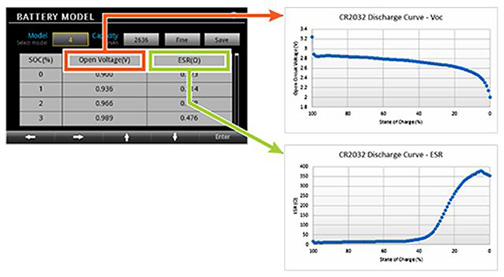

Voc、ESR 和SOC 图。

确定SOC 和ESR,在电池测试过程中创建电池模型

在2281S 电池测试功能中,可以在电池上执行充电/ 放电测试。充电电流在0 ~ 6A 之间,最大放电电流是1A。在充电期间,可以设置内部6 位半万用表的采样间隔, 连续采样充电电流和电压。通过这种方式,可以自动计算电池的容量及其内部电阻 (ESR 值)。
在测试后,可以根据电池充电过程的测量结果生成电池模型。可以以CSV 文件格 式编辑、创建、导入或导出电池模型。

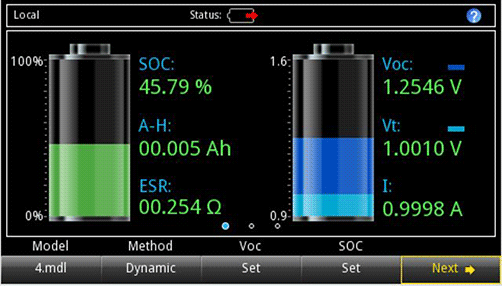

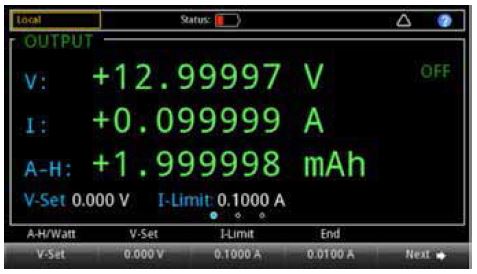

电池测试显示。

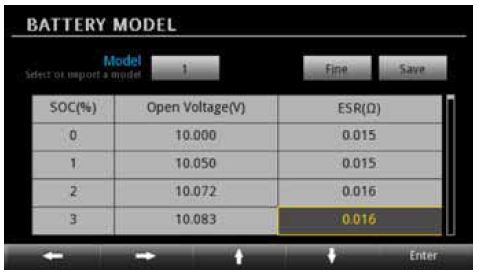

电池模型。

简便查看和控制电池测试与仿真功能的每个参数

高亮度4.3 英寸TFT 显示器用大的易读字符显示电压、电流 和安时读数、源设置及许多其他设置。基于图标的主菜单提 供了用户可以控制和设置的所有功能,可以快速进入源设置、 测量设置、显示格式、触发选项和系统设置。菜单简短,所 有选项容易查找且描述清楚,可以使用导航轮、数字键盘或 软键迅速设置测试参数。许多设置参数,如电压和电流设置, 可以直接从主屏输入;不复杂的测试无需进入主菜单进行设 置,就可以在主屏上使用软菜单进行调节。不管测试要求简 单还是复杂,Series 2281S 电源都为设置所有要求的参数提 供了一种简便方式。

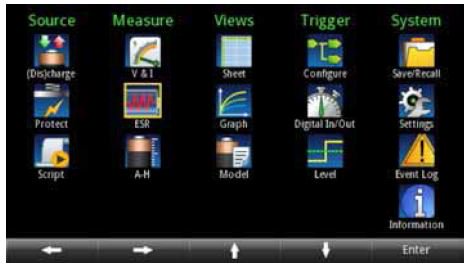

电池测试菜单。

精密直流电源,拥有DMM 质量的高分辨率、低电流 测量功能

与传统电源不同,Series 2281S 电源拥有高达120W、20V 和6A 输出,还可以以高达6 位半的分辨率进行测量。电压 输出测量精度可以达到100μV。这些电源测量100nA 到几 安培的负载电流。四种负载电流量程(10A、1A、100mA 和 10mA) 支持以DMM 质量精度测量设备的全部负载电流、待 机模式电流和小的睡眠模式电流。高分辨率使得用户能够满 怀信心地区分小的负载电流变化。还可以在低电流值和高电 流值中以杰出的精度进行广泛的测量或单个量程测量。

为生产测试优化的性能

Series 2281S 是功能强大的生产测试系统,因为它们在研发 工作台上提供了巨大的灵活性。它们为所有测量功能提供了 SCPI 命令。此外,多种其他功能有助于最大限度地降低自动 系统的测试时间。例如,外部触发输入支持与测试系统中其 他仪器实现硬件同步和控制。对电池测试和电池仿真器功能, 数字I/O 可以配置为输入或输出。如果数据I/O 配置为输入, 可以由外部信号触发测量;如果数字I/O 配置为输出,数字I/ O 引脚将在测量完成时发出一个信号。此外,为缩短测量时间, 可以把采集时间从16.6ms ( 或20ms) 降低到33μs (40μs), 提高读取速度。

用户可以选择前面板端子或后面板端子,增强连接的灵活性。 为实现最大电压精度,4 线远程传感保证编程的输出电压是 应用到负载的实际电平。此外,它监测传感线路,检测其中 的任何中断。这些功能保证了可以迅速识别和校正任何生产 问题。可以通过内置GPIB、USB 或LAN 接口控制Series 2281S 电源。USB 接口符合测试测量系统标准(TMC)。符合 LXI 核心标准的LAN 接口支持远程控制和监测Series 2281S 电源,因此测试工程师可以一直接入电源,查看测量数据, 即使电源和测试系统位于不同的两大洲。

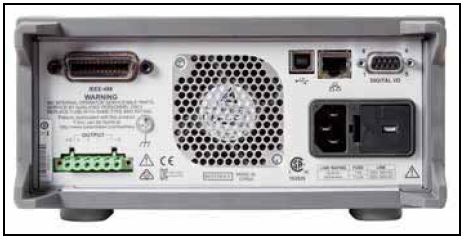

2281S 后面板。
