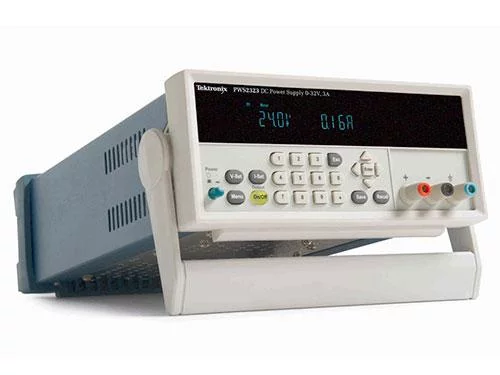

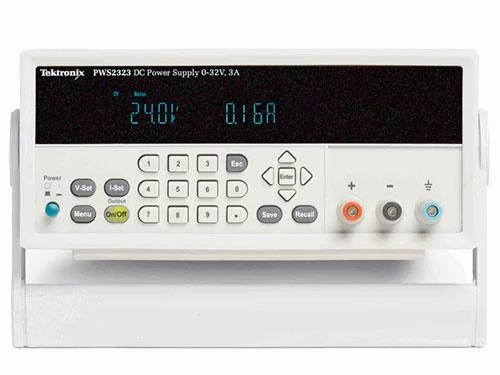

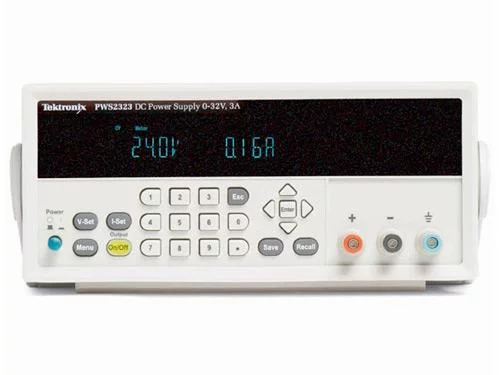

TeKtronix泰克PWS2000系列电源产品介绍：
产品型号：PWS2000
产品品牌：TeKtronix泰克
产品类别：电源
产品备注：直流电源
TeKtronix泰克PWS2000系列电源产品特点：
* 线性电源
* 高达72V的输出电压 0.05%基本电压精度
* 0.2%基本电流精度
* 10mV/10mA编程分辨率 <3mVp-p纹波和噪声
* 明亮的真空荧光显示器
* 16种用户自定义设置存储
* 通过数字键盘直接输入参数
* 以用户选择的步长改变电压或电流
泰克PWS2000系列电源提供了宽电流和电压范围以及10 mA 和10 mV分辨率，可以满足各种应用需求。低噪声线性稳压及 0.05%电压精度，以您可以承受的价格提供了所需的干净准确 的电源。
您可以使用数字键盘，在开始测试前，指定电流极限。您还可 以指定最大输出电压，防止电压设置意外超出指定最大值。用 户自定义密码允许锁定前面板，在关键测试过程中防止出现不 希望的调节。
PWS2000 系列电源采用专门设计，为您提供了泰克独特的易 用性和熟悉的操作。
直接键入式数字键盘允许用户轻松输入精确的电压值和电流 值。向上/ 向下控制功能及可变步长允许您以选择的增量改变 输出参数。
明亮的真空荧光显示器，带有大号字体，在远处、斜角或光线 不好时也能看清屏幕。
您只需按Save按钮，就可以在20 个内存位置之一保存仪器设 置。每次在您要调用设置时，只需按Recall 按钮，选择所需的 预置设置即可。
除业内领先的服务和支持外，每台PWS2000 系列电源都标配 三年保修，保护您的投资。
| 说明 | PWS2185 | PWS2323 | PWS2326 | PWS2721 |
|---|---|---|---|---|
| DC 输出额定值 | ||||
| 电压 | 0 – 18 V | 0 – 32 V | 0 – 32 V | 0 – 72 V |
| 电流 | 0 – 5 A | 0 – 3 A | 0 – 6 A | 0 – 1.5 A |
| 负载调整率 | ||||
| 电压 | ≤0.02% + 5 mV | ≤0.02% + 5 mV | ≤0.04% + 6 mV | ≤0.02% + 4 mV |
| 电流 | ≤0.1％ + 2 mA 典型值 | |||
| 电源调整率 | ||||
| 电压 | ≤0.1％ + 5 mV | |||
| 电流 | ≤0.1％ + 2 mA 典型值 | |||
| 纹波和噪声 (20 Hz – 7 MHz) | ||||
| 电压 | ≤1 mVRMS / 3 mVp-p | |||
| 电流 | ≤5 mARMS | |||
| 设置分辨率 | ||||
| 电压 | 10 mV | |||
| 电流 | 10 mA | |||
| 设置分辨率, (25 °C ± 5 °C) | ||||
| 电压 | ≤0.05% + 10 mV | |||
| 电流 | ≤0.2％ + 10 mA | |||
| 回读分辨率 | ||||
| 电压 | 10 mV | ≥20 V: 100 mV | ||
| 电流 | 10 mA | |||
| 回读精度, (25 °C ± 5 °C) | ||||
| 电压 | ≤0.05% + 15 mV 典型值 | ≥20 V: ≤0.05% + 120 mV 典型值 | ||
| 电流 | ≤0.1％ + 15 mA 典型值 | |||
显示器
| 真空荧光显示器. |
存储器
| 20 个设置存储. |
电源
| 特点 | 说明 |
|---|---|
| 110 V AC 设置 | 99 VRMS – 132 VRMS |
| 220 V AC 设置 | 198 VRMS – 264 VRMS |
| 频率 | 47 Hz – 63 Hz |
| 功耗 | |
| PWS2185/2323/2721 | 350 VA |
| PWS2326 | 700 VA |
物理特点
| 外观尺寸 | 毫米 | 英寸 |
|---|---|---|
| 高 | 106 | 4.2 |
| 宽 | 256 | 10.0 |
| 深 | 383 | 15.0 |
| 重量 | 公斤 | 磅 |
| PWS2185 | 5.6 | 12.3 |
| PWS2323/2326/2721 | 6.7 | 14.8 |
环境与安全
| 特点 | 说明 |
|---|---|
| 温度 | |
| 工作温度 | 0 °C – 40 °C |
| 贮存温度 | –20 °C – 70 °C |
| 预热 | 预热20 分钟可以达到全部精度指标 |
| 相对湿度(无冷凝) | |
| 工作对湿度 | 40°C以下时5%-95% 相对湿度(% RH)，无冷凝 |
| 贮存相对湿度 | 40°C以下时 5%-95% 相对湿度, 无冷凝;
40°C-70°C时 5% – 60%相对湿度，无冷凝 |
| 高度 | |
| 工作高度 | 2,000 米 |
| 贮存高度 | 4,000 米 |
| 振动 | 满足MIL-T-28800F Type III, Class 5 标准 |
| 电磁兼容能力 | 欧盟: EN 55011, Class A; IEC 61000-3-2; IEC 61000-3-3, IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4, IEC 61000-4-5, IEC 61000-4-6, IEC 61000-4-8, IEC 61000-4-11
美国: FCC, CFR Title 47, Part 15, Subpart B, Class A 澳大利亚: EMC 框架, 根据AS/NZS 2064 辐射标准演示 (工业、科技和医疗器械) |
| 安全 | 欧盟: 低压指令2006/95/EC; EN61010-1 2001
美国: 美国公认测试实验室，列入 UL61010-1-2004 加拿大: CAN/CSA C22.2 No. 61010-1 2004 |
