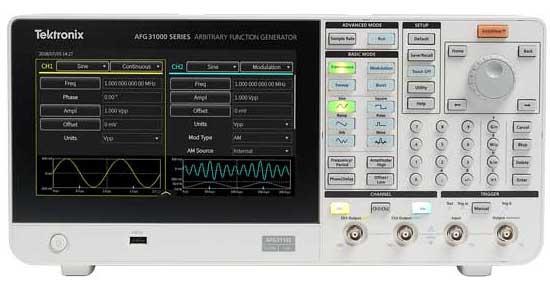

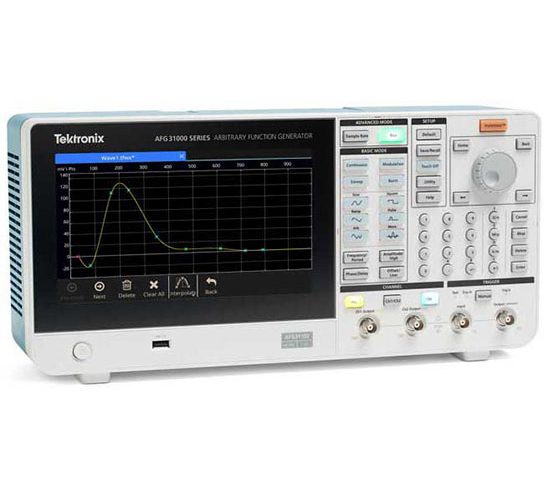

Tektronix 泰克AFG31000 任意波函数发生器产品介绍：
产品型号：AFG31000
产品品牌：Tektronix 泰克
产品类别：发生器
产品备注：任意波函数发生器
Tektronix 泰克AFG31000 任意波函数发生器产品特点：
采用 InstaView™ 技术的 AFG31000 系列内置应用波形程序、具有已获专*的实时波形监测功能并采用智能用户界面的首款高性能任意波函数发生器。查看更多信号发生器 »
Tektronix 泰克AFG31000 任意波函数发生器产品优势：

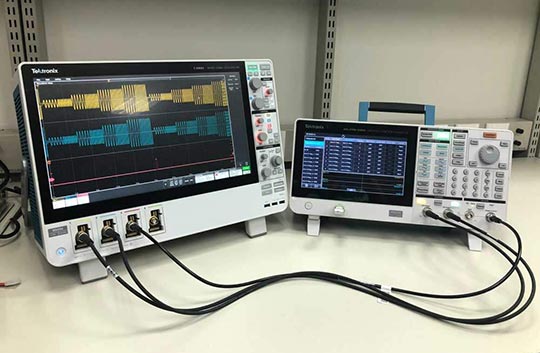

已获专*的 InstaView™ 技术用在任意波函数发生器上可直接查看连接 DUT 后的实时波形，无需使用示波器或其他设备，节省测试时间并避免因阻抗不匹配导致的实验错误。

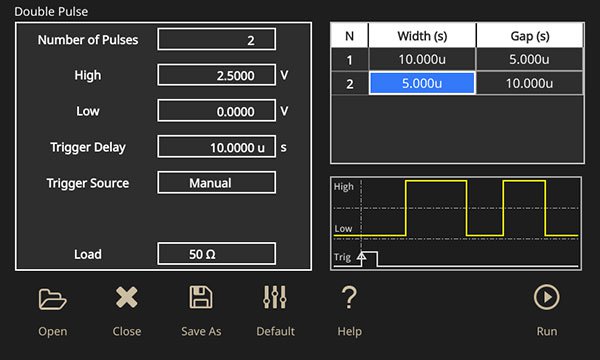

AFG31000 是市场上第一款包括内置双脉冲测试软件的函数发生器。现在，您可以在一分钟内直接在触摸显示屏上生成两个具有可变脉冲宽度（从 20 ns 到 150 µs）的波形。无需使用外部 PC 应用程序或手动编辑。
测量开关器件参数并评估 MOSFET 和 IGBT 等功率器件的动态性能。
打开包装后，在连续模式下每通道可以生成高达 16 M 点的精确长波形。可变采集时钟技术确保您不再丢失任何波形数据。产品功能可升级，您可以进一步提高测试水平并只需花费传统 AWG 十分之一的成本进行复杂波形的创建和编辑。
产品选配功能升级，您可以：

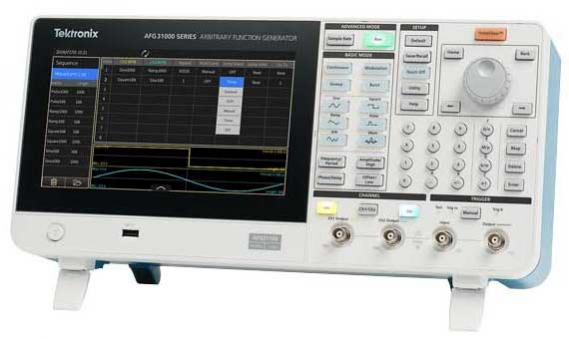

内置的 ARB 编辑工具 ArbBuilder 包括创建、编辑和传输任意波形的所有操作，无需连接 PC 或向 PC 传输文件。 幅度和偏置数据存储在波形中，因此，在加载标准化 ARB 后，无需调整设置。

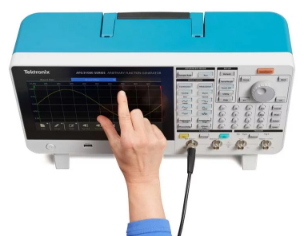

使用市场中的最大 AFG 触摸屏更快地学习和工作。 9 英寸的屏幕的工作原理和智能设备类似，因此，您可以通过手指缩放和滚动以便轻松找到设置和参数并查找常用设置的快捷键。
如果您不止需要两条波形通道来模拟被测设备 (DUT)，多台同步设置用于快速同步两台或多台设备。 通过屏幕向导信息指导您在三分钟内完成电缆连接和设置过程。
高级模式
由于噪音本底较低且输出幅度低至 1mVpp，噪音和抖动技术规格比上一代技术好 10 倍，可以确保测试的清晰度和保真度。

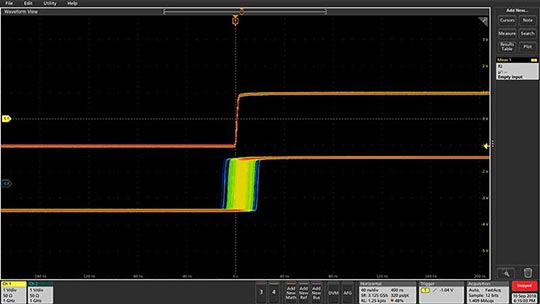

AFG31000（上波形）与上一代 AFG（下波形）的抖动
由于架构基于软件，您可以直接从网站使用满足需求的选件升级 AFG31000。
当前可用
Tektronix 泰克AFG31000 任意波函数发生器产品应用：
这是一个模拟世界。 所有物理量均使用模拟信号捕获和表示。 因此，需要检定放大器、滤波器和转换器等模拟电路的性能。

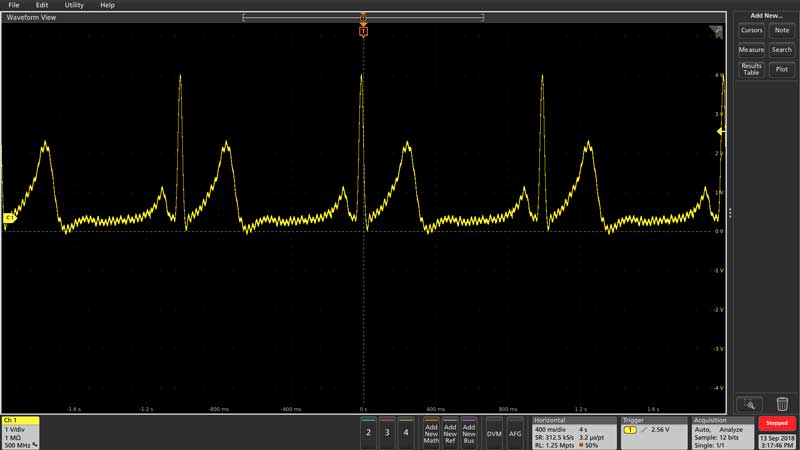

传感器广泛用于几乎所有现代化电子设计领域，从汽车到医疗器械再到电子消费品。 迄今为止，使用 AFG 捕获波形并进行复制以便排除故障或验证一直是极具挑战的过程。

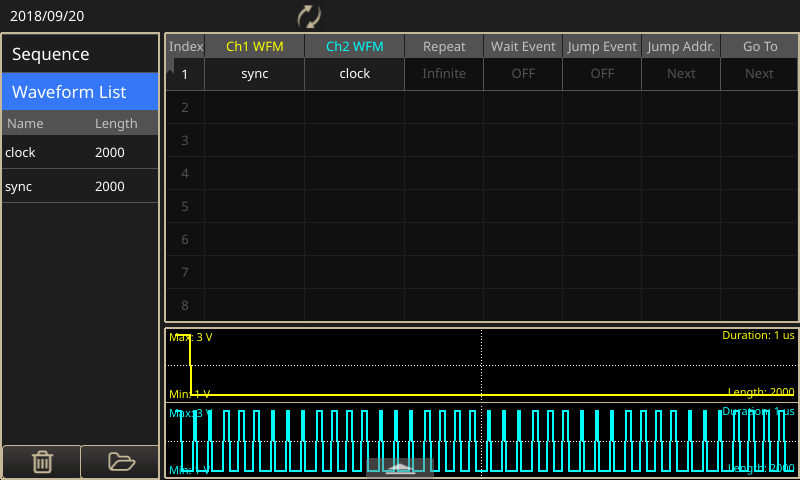

在产品上市前，测试工程师必须进行大量测试用例，确保产品满足技术规格。 但是，此过程比较耗时且重复。
数字设计中的所有电路部分按照时钟速度同时工作。大系统中的所有设备必须与触发信号协调，以确保它们正常、可靠地工作。使用 AFG31000 是生成时钟和触发脉冲的有效方法。

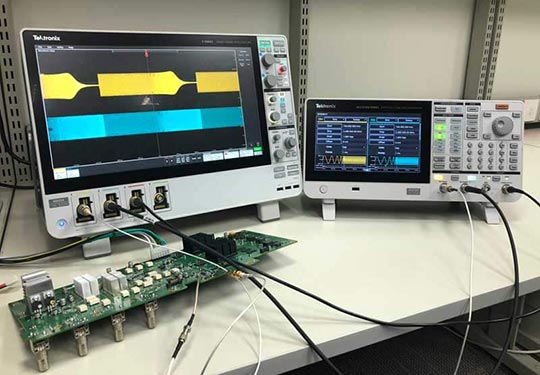

双脉冲测试是一种用于测量开关器件参数和评估 MOSFET 和 IGBT等功率器件动态性能的方法。双脉冲测试可测量开启参数、关闭参数和反向恢复参数。
执行此测试可：
研究人员和教师需要大量信号才能完成研究和教学工作。 测试可以像一系列的脉冲一样简单，模拟 Geiger-Muller 计数器的输出，或者像一个长基带 IQ 一样复杂。

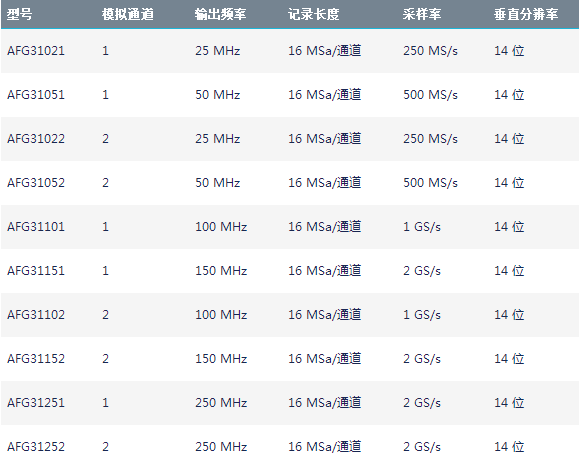

技术参数
带宽
高达
250Mhz
采样率
高达
2GSa/S
记录长度
16M 点/通道（标配）
128M 点/通道（选配）
垂直分辨率
14 位
 |
|
