TeKtronix泰克DMM4000系列测量/大存储/详分析万用表产品介绍：
产品型号：DMM4000
产品品牌：TeKtronix泰克
产品类别：万用表
产品备注：测量/大存储/详分析万用表

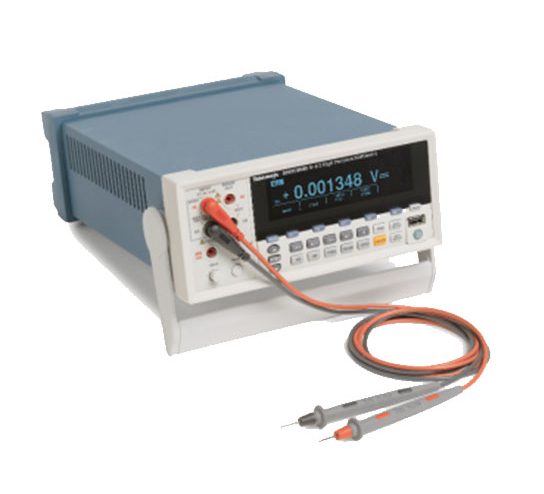

美国泰克 DMM4000系列台式万用表
泰克DMM4050和DMM4040万用表提供了6.5位分辨率，可以以0.0024%的基本V DC准确度测量电压、电阻和电流。频率、周期、电容和温度集成测量功能意味着您可以使用一台仪器进行多种测量。您还可以监测和记录测量指标在测量期间的变化或环境范围，查看统计值，了解电路性能如何变化。
泰克DMM4050和DMM4040万用表提供了6.5位分辨率，可以以0.0024%的基本V DC准确度测量电压、电阻和电流。频率、周期、电容和温度集成测量功能意味着您可以使用一台仪器进行多种测量。您还可以监测和记录测量指标在测量期间的变化或环境范围，查看统计值，了解电路性能如何变化。此外，专用前面板按钮可以快速进入常用功能和参数，缩短设置时间。DMM4050/4040万用表为您最苛刻的测量提供了多功能工具和所需的准确度。
TeKtronix泰克DMM4000系列测量/大存储/详分析万用表产品特点：
DMM4000系列台式万用表 主要特点和优点
主要性能指标
提供的功能和特点
DMM4020 型 ：
* 5.5位分辨率
* 高达0.015%的基本VDC准确度(1年)
* 真实有效的数值交流
* 测量频率范围 ：20Hz-1MHz
* 六个设置按钮
* 极限比较模式，指明测试通过/失败
DMM4040/4050型:
* 6.5位分辨率
* 高达0.0024%的基本VDC准确度(4050，1年)
* 真实有效的数值
* 频率、周期集成测量
* 电容和温度集成测量(型号4050)
* Trendplot™无纸化记录器模式、直方图模式、 统计模式
* USB主机前面板端口
DMM4000系列台式万用表 产品功能
多功能精密测量工具
随着嵌入式系统中的电路日益完善、需要的容限日益紧张，您必须以非常高的准确度测量不同的参数，验证设计。泰克DMM4050和DMM4040 6.5位台式万用表把多种不同的功能和分析能力融合到一台仪器中，并提供了杰出的准确度和性能。
泰克DMM4050和DMM4040万用表的基本VDC准确度高达0.0024%，分辨率100 pA和10 μΩ，可以完成典型的万用表测量，保证为当前苛刻的设计提供所需的性能。您还可以使用DMM4050/4040测量频率和周期，执行通断测试和二极管测试。如果您需要更高的灵活性，DMM4050还提供了温度测量功能和电容测量功能。您可以用一台多功能仪器代替温度计、电容表、计数器、通断测试仪和传统DMM，节约工作台空间和成本。
使用图形显示模式分析被测设备
通过DMM4050/4040独特的双显示器，您可以使用一组测试表笔，测量同一信号的两个不同参数。为揭示漂移、间歇性瞬态信号和稳定性等信号质量问题，您可以使用DMM4050/4040的图形显示模式，作为实时趋势图或直方图查看数据，也可以使用测量统计功能，跟踪信号参数怎样随时间变化。
TrendPlot™无纸化记录器模式

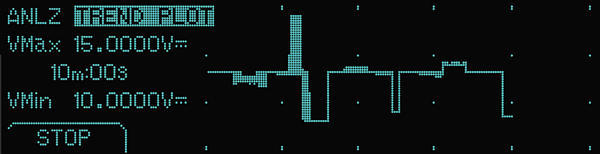

TrendPlot显示画面
根据测试要求，您的信号参数可能会在不同时间变化。通过在几分钟、几小时或几天内进行多项测量，您可以量化这些变化。有了TrendPlotTM，您可以绘制测得值在测量期间的趋势图，从短时间跨度直到延长的时间周期。TrendPlot可以用于DC电压、DC电流、频率、电阻和温度等指标。AC电压和电流可以绘制为RMS指标图。
测量统计
最小值/最大值/平均值/标准偏差统计报告范例
通过集成统计处理功能，您只需按一个按钮，就可以计算指标的平均值和标准偏差，追踪测得的最小值和最大值。可以统计DC电压、AC电压、以dB表示的AC电压、DC电流、AC电流、电阻、电容、频率、周期和温度指标。
直方图
直方图显示画面
T为以图形方式查看一套指标的平均值和标准偏差，您可以使用直方图功能，查看测量结果的分布情况。
专业设计，让您的工作更轻松
DMM4050/4040万用表采用专业设计，使用简便，提供了您预计泰克提供的熟悉操作。
操作直观
专用前面板按钮可以快速进入常用的功能和参数，缩短仪器设置时间。您不必再搜索软件菜单，查找所需的功能。
轻松存储数据、连接PC
前面板USB端口可以轻松把测量数据和仪器设置存储到存储设备上，您可以使用后面板上的LAN、RS-232或GPIB端口，连接PC。DMM4050/4040标配一条USB到RS-232接口适配器电缆，可以轻松连接PC的USB端口。
简单准确的4线测量
2×4欧姆功能已获得分离端子插座允许只使用两条引线、而不是四条引线，执行4线测量。泰克提供了专用测试线附件，可以建立连接。您可以获得杰出的分辨率和准确度，而且使用一对引线非常方便。
连通工作台，实现智能调试

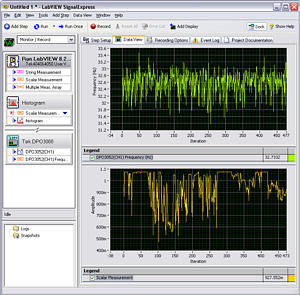

Signal Express从泰克DMM4050和DPO3052中采集数据
使用Signal Express把DMM4050数据导入到Excel中
通过专用的泰克版National Instrument LabVIEW Signal ExpressTM软件，您可以轻松捕获、保存和分析万用表的测量结果。每台DMM4050和DMM4040万用表都免费提供限定版SignalExpress，可以完成基本仪器控制、数据记录和分析工作。选配的专业版软件则提供了200多种内置功能，可以进一步实现信号处理、高级分析、扫描、极限测试和用户自定义步进功能。
SignalExpress支持多种泰克仪器*1，可以连接整个测试台，然后可以从一个直观的软件界面中，访问每台仪器标配的多功能工具。您可以自动完成要求多台仪器完成的复杂测量，在更长的时间内记录数据，对来自多台仪器的数据实现时间相关，简便地捕获和分析测量结果，这一切都从PC上完成。只有泰克提供了由多台智能仪器组成的连通测试台，简化和加快了复杂设计的调试工作。
您可以依赖的性能
除业内的服务和支持外，每台DMM4050和DMM4040万用表都标配三年保修服务。
*1NI LabVIEW Signal Express支持下述泰克仪器：MSO/DPO4000/3000/2000系列示波器, TDS3000C/2000B/1000B系列示波器, AFG3000系列任意波形/函数发生器, DMM4050/4040/4020系列数字万用表。
美国泰克 DMM4000系列台式万用表 主要技术参数
| 详细规格 | DMM4020 | DMM4040 | DMM4050 |
| 分辨率 | 5.5位 | 6.5位 | 6.5位 |
| 基本VDC准确度： | 0.0150% | 0.0035% | 0.0024% |
| 输入 | 2×4欧姆4线测量技术 | ||
| 前面板 | 正面和背面 | ||
| 直流电压输入范围 | 200mV～1000V | 100mV～1000V | |
| 最大输入电压 | 1000V | 1000V | |
| 最大分辨率 | 1μV | 100nV | |
| 交流电压输入范围 | 200mV～750V | 100mV～1000V | |
| 最大输入电压 | 750V rms | 1000V rms | |
| 最大分辨率 | 1μV | 100nV | |
| 输入范围电阻 | 200Ω～100MΩ | 10Ω～1.0GΩ | |
| 最大分辨率 | 0.001Ω | 10μΩ | |
| 直流电流输入范围 | 200μA～10A | 100μA～10A | |
| 最大分辨率 | 1nA | 100pA | |
| 交流电流输入范围 | 20mA～10A | 100μA～10A | |
| 最大分辨率 | 0.1μA | 100pA | |
| 测量项目 | 交流电压，直流电压，直流电流，交流电流，电阻，连续性，二极管，频率 | ||
| 扩展的测量 | – | 周期 | 周期，电容，温度 |
| 数学函数 | Null、dBM、dB、Min、Max | Null、dBM、dB、Min、Max、Avg、Std Dev.、mX+B | |
| 分析能力 | 上限比较 | 界限比较，趋势图，柱状图，统计 | |
| 显示 | 双（号） | 双（数字/图） | |
| 外部存储 | – | USB | |
| 控制端口 | 后面板RS-232快速连接PC（标配一条USB到RS-232接口适配器电缆） | 后面板RS-232、LAN 和GPIB，快速连接PC（标配一条USB到
RS-232接口适配器电缆） |
|
| 最大外部测量速度 | 100 | 995 | |
| 附带软件 | NI LabVIEW SignalExpress™ Tektronix Edition
软件（基础版） |
||
环境
| 特点 | 说明 |
| 温度 | |
| 工作时 | 0 °C – 55 °C |
| 贮存时 | -40 °C – 70 °C |
| 预热 | 预热一小时可达到全部准确度指标 |
| 相对湿度(无冷凝) | |
| 工作时 | <90% (0 °C – 28 °C)
<80% (28 °C – 40 °C) <50% (40 °C – 55 °C) |
| 贮存时 | <95% (-40 °C – 70 °C) |
