Tektronix 泰克BERTScope® 时钟恢复产品介绍：
产品型号：BERTScope®
产品品牌：Tektronix 泰克
产品类别：时钟恢复
产品备注：时钟恢复
Tektronix 泰克BERTScope® 时钟恢复产品概述：

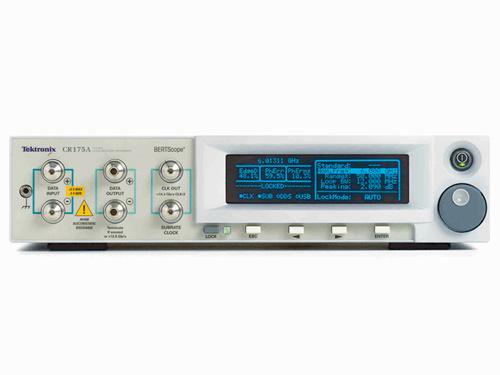

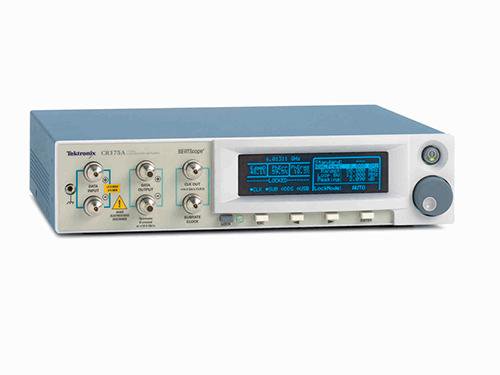

美国泰克TeKtronixBERTScope®时钟恢复CR系列
BERTScope时钟恢复CR系列**结构可以测量和显示100 kHz – 12 MHz的PLL频响，为抖动测试提供了当前市场上*高的环路带宽。这些时钟恢复仪器在市场上率先支持全面控制各项参数，包括环路带宽、峰值/阻尼和信号衰减。
Tektronix 泰克BERTScope® 时钟恢复产品特点：
* 数据速率范围高达 28.6 Gb/s
* 锁相环 (PLL) 带宽 (BW)、抖动转函 (JTF) 和峰值的独立控制、测量和显示。
* 时钟恢复输入均衡
* 边沿密度测量
* 抖动频谱分析和频率选通的集成抖动测量
* 可选的 24 MHz PLL 带宽
* 广泛的子速率（已恢复）时钟输出
Tektronix 泰克BERTScope® 时钟恢复产品优势：
* 提供针对下一代 I/O 连续数据速率覆盖，包括 PCIe 3.0、10GBASE-KR、16xFC、25 和 28G CEI 以及 100GBASE-LR-4 和 ER-4。
* 提供准确的“黄金 PLL”响应，用于发射机抖动一致性测试以及接收机灵敏度压力测试校准。 为设备检定提供完整的灵活性。
* 可在高 ISI 信号上进行时钟恢复，而不影响被测的数据流。 已恢复的时钟可支持其他分析，包括“纯净眼图”、向信号应用 FIR 滤波以及 BER 测试。
* 即刻确定被测信号的标记密度。
* 通过对抖动峰值处幅度和频率的光标测量，提供抖动与频率关系的 200 Hz 至 90 MHz 显示。 频率选通的集成抖动测量 PCIe 2.0 一致性测试。
* 满足 USB 3.0、6 G SATA 和 PCIe-Gen 3 的 JTF 带宽要求。
* 常需用于设备参考时钟。
 |
|
