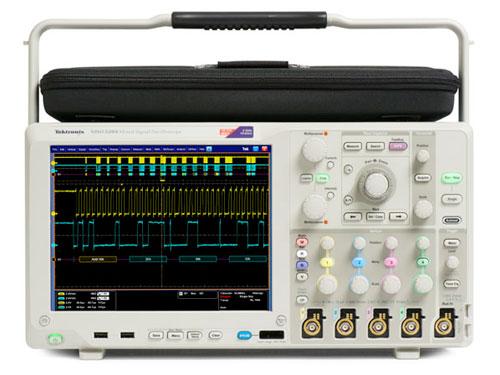

Tektronix 泰克MSO/DPO5000B 系列混合信号示波器产品介绍：
产品型号：MSO/DPO5000B
产品品牌：Tektronix 泰克
产品类别：示波器
产品备注：混合信号示波器
Tektronix 泰克MSO/DPO5000B 系列混合信号示波器产品特点：
领先的性能和分析，进行更高级的设计验证
当前设计的数据速率越来越快，定时裕量越来越小，需要示波器拥有杰出的信号采集性能和分析功能。泰克 MSO/DPO5000B 系列提供了优异的信号保真度、2 GHz 和 10 GS/s 采样速率、以及高级分析和数学功能，满足您的工作台和实验室需要。。示波器上可以运行基于的分析软件。MSO 型号包括 16 条数字定时通道，所有型号可以配备为解码常用的串行协议，为您的系统提供全面视图。
MSO/DPO5000B 系列示波器为调试和验证复杂系统的工程师专门设计，可提供出色的信号完整性以及高级分析和数学功能，满足您的工作台和实验室的需要。 MSO 型号包括 16 条数字定时通道，所有型号的配置均可解码常见的串行协议，方便您全面了解您的系统。 此外，您可以在示波器上运行基于 Windows® 的分析软件。
Tektronix 泰克MSO/DPO5000B 系列混合信号示波器产品优势：
完整采集性能 通过高达 2 GHz 带宽、10 GS/s 采样速率和高达 250 M 点的记录长度，保证信号保真度。
4 个模拟通道和 16 个数字通道 一台仪器即可分析模拟信号和数字信号，为复杂设计实现系统级故障排除。
数字荧光显示器的 通过泰克专有的 FastAcq 技术快速发现毛刺和偶发事件。捕获速率 >250,000 波形/秒，能够更快地显示难检的异常。
完整的触发集合 提供超过 350 种触发组合，包括建立/保持、串行包内容和并行数据，快速捕获信号异常。可选的视觉触发允许图形触发定义
控件 方便地在很长的记录长度内搜索、标记和导航，同时查找多达 8 个事件的所有出现位置。
内置分析工具 用 53 种自动测量、测量统计、直方图、高级波形数学、用户可定义的滤波器以及自定义 MATLAB 和 .NET 数学插件对设备进行分析。
并行总线触发和分析（MSO 系列） 通过自动触发、解码和搜索快速调试常见串行总线 – I2C、SPI、RS-232/422/485/UART、USB2.0、MIL-STD-1553B、CAN、LIN、以太网 和 FlexRay。
协议解码以及串行触发和分析选件 通过自动触发、解码和搜索快速调试常见串行总线 – I2C、SPI、RS-232/422/485/UART、USB2.0、以太网、MIL-STD-1553B、CAN、LIN 和 FlexRay。
应用软件包 通过标配的抖动和眼图分析以及 25 种用于功率分析、串行一致性、RF 分析、内存等等可选软件包，将您的示波器变成专门应用的工具。
低电容无源电压探头 标配的四个 1 GHz 或 500 MHz 探头具有业内的<4pF 容性负载，确保准确测量。
离线波形分析 改善时间和资源利用率；观察、测量和分析实验室中捕获的数据，且独立于使用 TekScope AnywhereTM 的示波器硬件
标准分析工具包括 53 种自动测量、测量统计、直方图、极限测试、高级波形数学、用户可定义的滤波器并支持自定义 MATLAB 和 .NET 数学插件。 高级抖动和眼图分析等可选应用和宽带射频分析可帮您扩展功能，同时可视触发还支持图形触发定义。
特点
对于低中速总线，使用协议解码和串行触发选项来简化高级系统设计调试和验证。 使用自动一致性测试确保中速串行总线的互操作性
特点
如今的高效功率转换器的每瓦特输出需要的输入功率更低，但它们在电源测量方面也要求更高。 自动功率测量可确保简单、可重复的结果，用于验证和优化电源电路性能。
特点

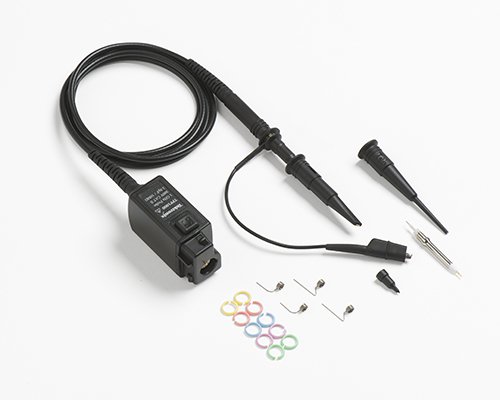

作为测量信号路径中的关键元件，探头不容忽视。 购买 MSO/DPO5000B 系列示波器时，您还可免费获得业内最佳无源探头。 由于拥有业内最佳负载 (3.9 pF) 和高达 1 GHz 的带宽，TPP 系列探头将成为您日常使用的随身探头。
特点
Tektronix 泰克MSO/DPO5000B 系列混合信号示波器产品应用：

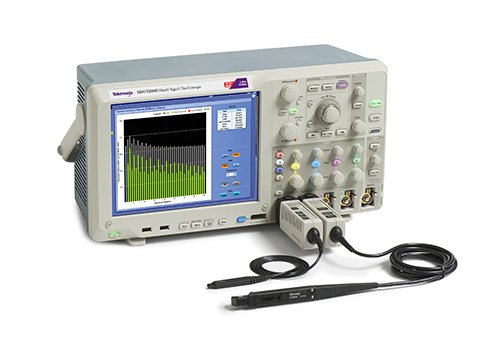

自动测量和报告可确保简单、可重复的电源质量、开关损耗、磁损耗和谐波测量等，满足当前高效电源转换器的测量要求。 此外，智能 TekVPI 电流和差分探头可降低不确定性并消除功率测量困难。
特点
对于 CAN、LIN 和 FlexRay 总线，使用协议解码和串行触发选项可简化自动系统设计调试和验证。 使用自动一致性测试确保 BroadR-Reach 和 MOST 串行设备的互操作性。
特点

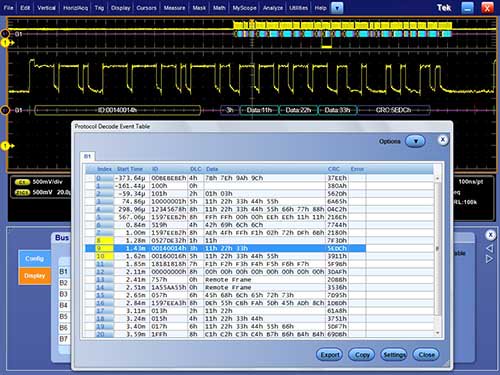

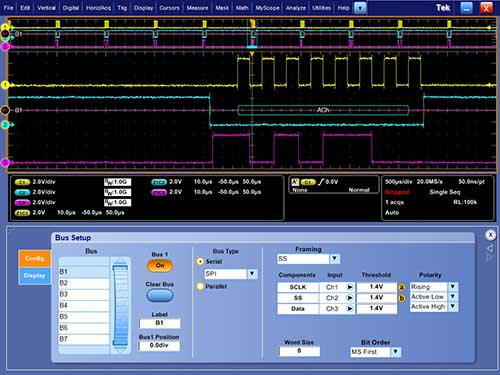

I2C、SPI、RS-232/422/485/UART、USB 2.0、以太网和 MIL-STD-1553B 协议解码、串行触发和分析，可简化高级系统设计调试和验证。
特点
使用自动一致性测试确保 USB 2.0 和以太网串行总线设计的互操作性
特点

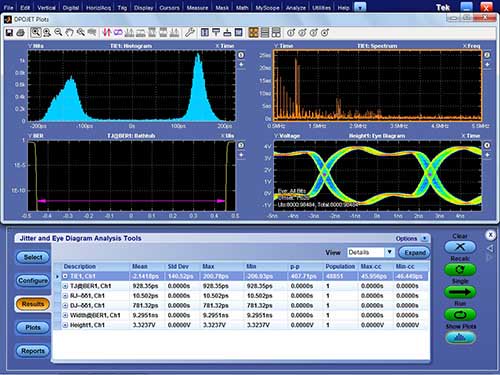

通过采用完善的抖动和眼图分析及分解算法，DPOJET 量化了当前高速串行、数字和通信系统设计中的关键信号完整性参数并可以确定相关噪声源。
特点

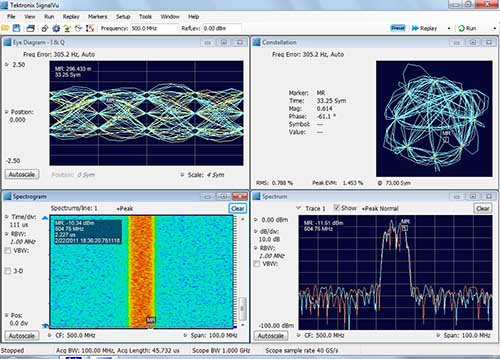

SignalVu 射频和矢量信号分析软件可以在一台仪器中，同时实现矢量信号分析仪功能、频谱分析仪功能及数字示波器的强大触发功能。 使用 SignalVu 轻松验证宽带设计并检定宽带频谱事件
特点

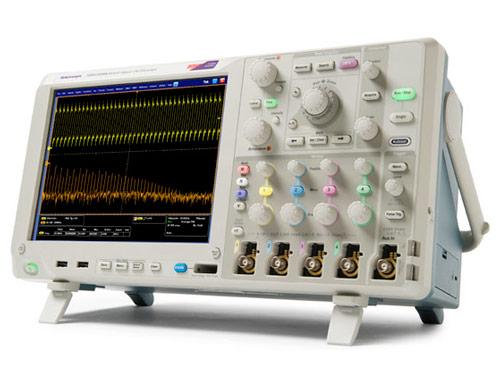

MSO/DPO5000B系列混合信号示波器型号
DPO5034B
模拟带宽 采样率 记录长度 模拟通道
350 MHz 5 GS/s 25M 点 – 125M 点 4
DPO5054B
模拟带宽 采样率 记录长度 模拟通道
500 MHz 5 GS/s 25M 点 – 125M 点 4
MSO5034B
模拟带宽 采样率 记录长度 模拟通道 数字通道
350 MHz 5 GS/s 25M 点 – 125M 点 4 16
MSO5054B
模拟带宽 采样率 记录长度 模拟通道 数字通道
500 MHz 5 GS/s 25M 点 – 125M 点 4 16
DPO5104B
模拟带宽 采样率 记录长度 模拟通道
1 GHz 5 GS/s – 10 GS/s25M 点 – 125M 点4
DPO5204B
模拟带宽 采样率 记录长度 模拟通道
2 GHz 5 GS/s – 10 GS/s25M 点 – 125M 点4
MSO5104B
模拟带宽 采样率 记录长度 模拟通道 数字通道
1 GHz 5 GS/s – 10 GS/s25M 点 – 125M 点4 16
MSO5204B
模拟带宽 采样率 记录长度 模拟通道 数字通道
2 GHz 5 GS/s – 10 GS/s25M 点 – 125M 点4 16
技术参数
带宽
高达 2 GHz
记录长度
高达 250 M 样点
数字通道数
16
MSO 标准
DPO 可选
模拟通道
4
 |
|
