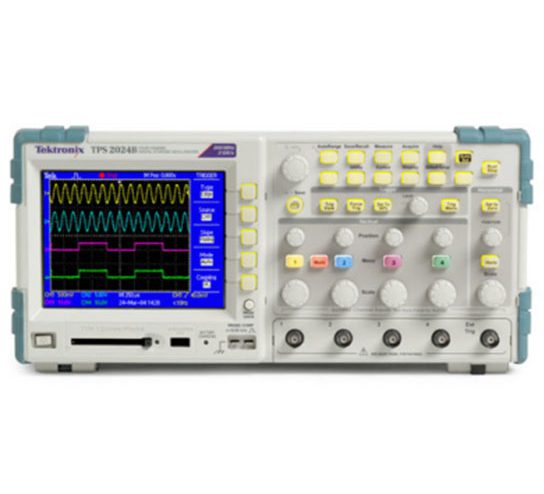

TPS2000B系列隔离通道示波器产品介绍：
产品型号：TPS2000B
产品品牌：TeKtronix泰克
产品类别：示波器
产品备注：隔离通道示波器
TPS2000B系列隔离通道示波器产品特点：
* 业界首个独立4通道, 浮动测量
* 所有机型标配FFT功能
* 紧凑式设计
* 电源分析项
* 最多安装2个蓄电池，可连续驱动8小时
从试验环境到实际环境的高工作效率。
TPS2000B示波器系列支持200 MHz的带宽和2 GS/s的采样率，允许您在各种具有挑战性的环境中安全地进行浮动或差分测量。凭借多达4个单独通道和便捷式、由电池供电的设计，TPS2000系列示波器允许您快速和准确地克服您在电子和电力系统方面遇到的最困难的挑战，而且全面地考虑到了您的安全。
| 特点 | TPS2012 | TPS2014 | TPS2024 |
|---|---|---|---|
| 隔离通道数量 | 2 | 4 | 4 |
| 带宽*4 (MHz) | 100 | 100 | 200 |
| 每条通道采样率 (GS/s) | 1.0 | 1.0 | 2.0 |
| 记录长度 | 2.5K点 | ||
| 显示 (1/4 VGA LCD) | 彩色 | ||
| 电池操作 | 可以装上两块可热插拔的电池
一块标配电池可以工作4小时 选配第二块电池可以把工作时间延长到8小时 可以热插拔电池进行充电，使用电池连续工作 |
||
| 自动测量 | 11 | ||
| 隔离外部触发输入(阻抗隔离) | 是 | ||
| 垂直分辨率 | 8位(正常或平均) | ||
| 垂直灵敏度 | 所有型号上2 mV – 5V/div，带校准的精调 | ||
| DC垂直精度 | ±3% | ||
| 垂直缩放 | 垂直扩大或压缩实时波形或静止波形 | ||
| 输入电压 (1 MΩ) | 从BNC信号到BNC外壳 300 VRMS CAT II | ||
| 浮动电压 | 从BNC外壳到接地 600 VRMS CAT II | ||
| 位置范围 | 2 mV – 200 mV/div ±2 V
>200 mV – 5 V/div ±50 V |
||
| 带宽限制 | 20 MHz | ||
| 线性动态范围 | ±5 div | ||
| 时基范围 | 5 ns – 50 s/div | 5 ns – 50 s/div | 2.5 ns – 50 s/div |
| 时基精度 | 50 ppm | ||
| 输入阻抗 | 1 MΩ ±2%, 并联20 pF | ||
| 输入耦合 | AC, DC, GND | ||
| 水平缩放 | 水平扩大或压缩实时波形或静止波形 | ||
| FFT | 标配 | ||
| RS-232, Centronics-并行端口 | 标配 | ||
| PC连接 | 标配 | ||
| 集成 CompactFlash海量存储器 | 标配 | ||
| 电源测量 | 选配软件包，提供了瞬时功率波形分析、波形分析、谐波分析、开关损耗、相角、dv/dt和di/dt光标 | ||
*4 所有型号上在2 mV/div时带宽为20 MHz。对TPS2024，在5 mV/div时典型带宽为200 MHz。在10 mV/div及以上时典型带宽为200 MHz，工作温度为0°C – 40°C。对10 mV/div及以上的所有垂直设置，带宽为180 MHz，工作温度为0°C – 50°C。
