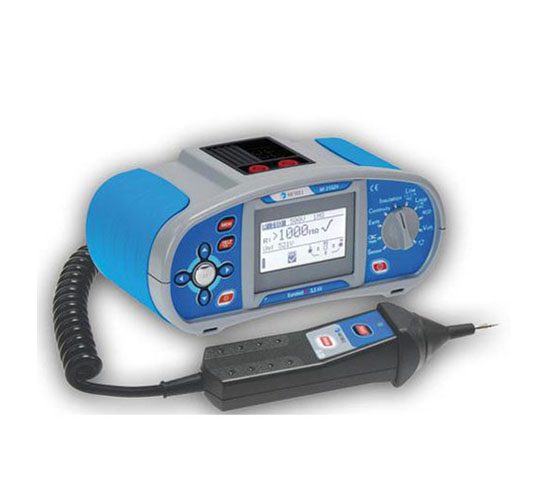

德国METREL美翠MI3102H电气综合测试仪 产品概述：
产品型号：MI3102H
产品品牌：德国METREL美翠
产品类别：电缆识别仪
产品备注：电气综合测试仪
德国METREL美翠MI3102H电气综合测试仪 产品简介：
直流电压与绝缘电阻
PI，DAR计算
PE导线的连续性与200 mA测试电流极性变化
7 mA测试电流（连续测量）无RCD跳闸PE导线连续性
线路阻抗
回路阻抗
与行程锁RCD功能的回路阻抗
真有效值电压和频率
RCD测试（一般和选择性，AC型，A）
接地电阻（3线和2夹具的方法）
真有效值泄漏电流和负载电流（选项）
照明（选项）
千伏多功能测量仪器
除了完整安装安全测试的所有必要的功能根据IEC/EN 61557进行绝缘电阻测量测试电压高达2.5千伏
使诊断测试由PI和DAR指标的计算
德国METREL美翠MI3102H电气综合测试仪 产品特点：
绝缘测试电压100 V到2500 V范围广，阅读10GΩ
绝缘诊断：极化指数（PI）和介质吸收率（DAR）计算
内置帮助屏幕现场引用
内置保险丝表线/回路阻抗结果自动评价
所有3个电压进行实时监测
自动极性反转连续性测试
回路阻抗测试RCD脱扣
内置充电器和充电电池作为标准配件
自动RCD测试过程
PC SW EUROLINK PRO测试结果和创建
德国METREL美翠MI3102H电气综合测试仪 产品参数：
| 绝缘电阻（EN61557-2） | 线路阻抗（EN61557-3） | ||
| 测量范围 | R0.25MΩ÷199.9MΩ，Un50V，100V，250V | 测量范围 | RL-N(L)0.25ΩΩ÷19.9kΩ |
| R0.15MΩ÷999MΩ，Un500V，1kV | Ipsc | 计算值 | |
| U0V÷1200V | 额定电压 | 30V÷500V /15Hz÷500Hz | |
| 额定电压 | 100V， 250V， 500V， 1kV | 故障回路阻抗 | (EN61557-3) |
| 测量电流 | 小1mA在RN=UN×1kΩ/V | 测量范围 | RL-PE0.25Ω÷19999Ω |
| 短路电流 | <3mA | IPFC | 计算值 |
| 连续性 | 额定电压 | 50V÷500V /15Hz÷500Hz | |
| 低电阻Ω(EN61557-4) | 电压和频率 | ||
| 测量范围Ω | R0.16Ω÷1999Ω | U0V÷550V /f15Hz÷500Hz | |
| 测试电流 | 小±200mA，在2Ω | 相旋转(EN61557-7) | |
| 开路电压 | 6.5V÷9.0V | 额定电压 | 100V÷550V /15Hz÷500Hz |
| 连续性7mA | 结果 | 1.2.3或者2.1.3 | |
| 测量范围Ω | R0.0Ω÷1999Ω | RCD(EN61557-6) | |
| 测试电流 | 8.5mA | 测量范围(IΔN) | 10，30，100，300，500mA，1A |
| 开路电压 | 6.5V÷9.0V | 额定电压 | 50V÷264V /15Hz÷500Hz |
| 接触电压Uc | 通用 | ||
| Uc | 3.4V÷42.7V(88.1)V | 电源电压 | 9VDC(6×1.5V电池AA) |
| 用于Uclim25V(50V) | 保护等级 | IP42 | |
| RS | 0.00Ω÷9.99kΩ，(RS=UC/IΔNA) | 充电器电压 | 12V÷15V |
| 脱扣时间 | 无滞后RCD | 过压类别 | 600V，Ⅲ类 |
| ×10ms÷300ms(500ms) | 种类(选项) | ||
| ×20ms÷150ms(200ms) | 保护分类 | 双绝缘 | |
| ×50ms÷40ms(150ms)，UC0.0V÷99.9V | 污染等级 | 2 | |
| 脱扣电流 | IΔ0.2× IΔN÷1.1× IΔNAC(÷1.5× IΔNA) | 种类 | 300V，Ⅲ类 |
| tΔ0ms÷300ms，UC0.0V÷100.0V | 显示 | 128×64点阵带背景光 | |
| 倍数 | ×0.5，×1，×2， ×5 | 尺寸 | 230宽×103高×115厚 |
| 对地电阻 | (EN61557-5) | 重量带电池 | 1.32kg不带电池 |
| R | 2.00Ω÷1999Ω | 工作温度范围 | 0－40℃ |
| 开路电压 | <45V | TRMS电流I | 0.0mA÷19.99A |
| 短路电流 | <20mA | 照明 | E 0.1勒克斯÷19.99千勒克斯 |
 |
|
