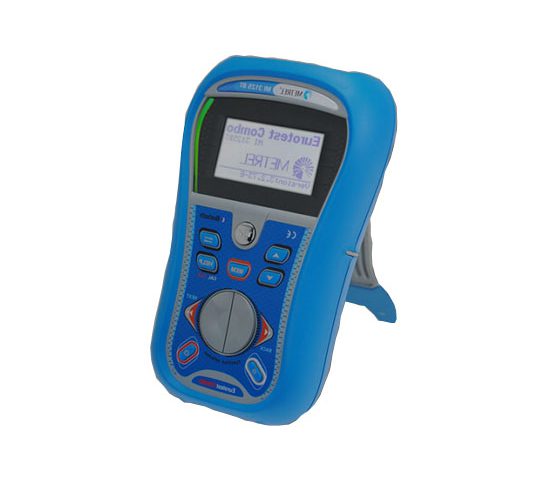

德国METREL美翠MI3125B/MI3125多功能电气综合测试仪 产品概述：
产品型号：MI3125B/MI3125
产品品牌：德国METREL美翠
产品类别：电能电气测试仪
产品备注：电气综合测试仪
德国METREL美翠MI3125B/MI3125多功能电气综合测试仪 产品简介：
MI3125B 是工程师在 TN/TT 系统中测试的理想工具，包含了电气安全测试的所有项目。MI3125B可测试 B 型漏电开关（直流敏感型）。内置保险和漏电开关特性用于线路 / 回路阻抗评价。大屏幕带背光显示器使操作更得心应手。显示屏两边的红绿 LED 可清晰指示测试结果是否合格。帮助屏幕可提示如何接线。所有测试结果可保存并下载。
德国METREL美翠MI3125B/MI3125多功能电气综合测试仪 产品特点：
• 显示屏两边红绿 LED 指示测试结果是否通过
• 帮助屏幕可提示如何接线
• 可测试 B 型漏电开关
• 三线法测试接地电阻
• 内置环路阻抗表。自动评价线路 /环路阻抗
• 三相电压实时监测
• 连续性测试时自动极性翻转
• 50-1000V、1000MΩ 绝缘电阻测试
• 环路阻抗测试不触发漏电开关
• 内置充电电路和充电电池
• 漏电开关自动测试
• EuroLink 软件自动下载测试结果并生成报告
• 通过蓝牙和 PC 机、安桌系统、智能手机通讯
• EuroLink App 数据管理 APP（可选）
德国METREL美翠MI3125B/MI3125多功能电气综合测试仪 测量功能：
• 直流电压绝缘电阻测试
• 200mA 电流测试 PE 导体连续性，带极性转换
• 7mA 电流测试 PE 导体连续性（连续 测 量） 不 会 使 RCD 脱 扣（ 仅MI3125B 有此功能）
• 线路阻抗
• 环路阻抗
• 环路阻抗带脱扣锁定 RCD 功能
• TRMS 真有效值电压和频率测量
• 相序
• RCD 测试（通用型和延迟时，类型：AC，A 和 B）（MI3125 不能测 B 型）
• 三线法测量接地电阻（仅 MI3125B有此功能）
德国METREL美翠MI3125B/MI3125多功能电气综合测试仪 产品标准：
• 功能：EN61557；EN60364-4-41；EN61008；EN61009；BS7671；AS/NZ3760
• EMC：IEC/EN61326
• 安全：IEC/EN61010-1；IEC/EN61010-031
德国METREL美翠MI3125B/MI3125多功能电气综合测试仪 产品参数：
| 功能 | 测量范围 | 分辨率 | 精度 |
| 绝缘电阻（EN 61557-2） | U=50,100,250VDC | ||
| R：0.00MΩ-19.99MΩ | 0.01 MΩ | ±(读数的5%+3位) | |
| 20.0MΩ-99.9MΩ | 0.1 MΩ | ±读数的10% | |
| 100MΩ-199.99MΩ | 0.1 MΩ | ±读数的20% | |
| U=500,1kVDC | |||
| R：0.00MΩ-19.99MΩ | 0.01 MΩ | ±(读数的5%+3位) | |
| 20.0MΩ-199.9MΩ | 0.1 MΩ | ±读数的5% | |
| 200MΩ-999MΩ | 1 MΩ | ±读数的10% | |
| 200mA电流测试PE导体连续性,带极性转换（EN 61557-4） | 0.00Ω-19.99Ω | 0.01Ω | ±(读数的3%+3位) |
| 20.0Ω-199.9Ω | 0.1Ω | ±读数的5% | |
| 200Ω-1999Ω | 1Ω | ±读数的5% | |
| 7mA电流测试PE导体连续性（连续测量） | 0.0Ω-19.9Ω | 0.01Ω | ±(读数的5%+3位) |
| （仅MI3125B有此功能） | 20Ω-1999Ω | 1Ω | ±(读数的5%+3位) |
| 环路阻抗(EN61557-3) | 0.0Ω-9.99Ω | 0.01Ω | ±(读数的5%+5位) |
| 10.0Ω-99.9Ω | 0.1Ω | ±(读数的5%+5位) | |
| 100Ω-999Ω | 1Ω | ±读数的10% | |
| 1.00KΩ-9.99kΩ | 10Ω | ±读数的10% | |
| 线路阻抗(EN61557-3) | 0.00Ω-9.99Ω | 0.01Ω | ±(读数的5%+5位) |
| 10.0Ω-99.9Ω | 0.1Ω | ±(读数的5%+5位) | |
| 100Ω-999Ω | 1Ω | ±读数的10% | |
| 1.00kΩ-9.99kΩ | 10Ω | ±读数的10% | |
| 电压降 | 0.0% – 99.9% | 0.1& | 可视为线路阻抗的 |
| 电压 | 0V – 550V | 1V | ±(读数的2%+2位) |
| 频率 | 0.00Hz – 9.99Hz | 0.01Hz | ±(读数的0.2%+1位) |
| 10.00Hz – 499.99Hz | 0.1H | ||
| 相序(EN61557-7) | 1.2.3 或 3.2.1 | ||
| RCD测试（EN61557-6） | IΔn：10mA, 30 mA, 100 mA, 300 mA, 500 mA, 1A | ||
| （MI3125不能测B型RCD） | |||
| – 接触电压Uc | 0.0V – 19.9V | 0.1V | 读数的(-0% / +15%) ±10位 |
| 20.0V – 99.9V | 0.1V | 读数的(-0% / +15%) | |
| – 脱扣时间 | 0.0ms – 40.0ms | 0.1ms | ±1ms |
| 0.0ms – max. time | 0.ms | ±3ms | |
| – 脱扣电流 | 0.2×IΔn – 1.1×IΔn(AC型) | 0.05×IΔn | ±0.1×IΔn |
| 0.2×IΔn – 2.2×IΔn(A型, IΔn<30 mA) | 0.05×IΔn | ±0.1×IΔn | |
| 0.2×IΔn – 1.5×IΔn(A型, IΔn≥30 mA) | 0.05×IΔn | ±0.1×IΔn | |
| 0.2×IΔn – 2.2×IΔn(B型) | 0.05×IΔn | ±0.1×IΔn | |
| 接地电阻（EN61557-5）（三线法）（仅MI3125B有此功能） | 0.00Ω-19.99Ω | 0.01Ω | ±(读数的5%+5位) |
| 20.0Ω-199.9Ω | 0.1Ω | ±(读数的5%+5位) | |
| 200Ω-9999Ω | 1Ω | ±(读数的5%+5位) | |
| 电源 | 6 × 1.2V 充电电池，AA型 | ||
| 过压类别 | CAT III / 600V ； CAT IV/ 300V | ||
| 保护级别 | 双重绝缘 | ||
| COM端口 | RS232和USB（MI3125无通讯端口，无存贮功能及相应的软件） | ||
| 尺寸 | 140×80×230mm | ||
| 重量 | 1.0kg | ||

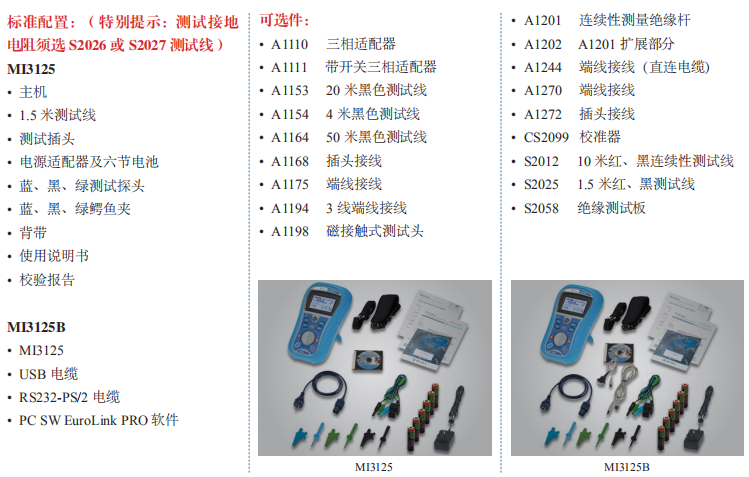

德国METREL美翠MI3125B/MI3125多功能电气综合测试仪 相关配置：
 |
|
