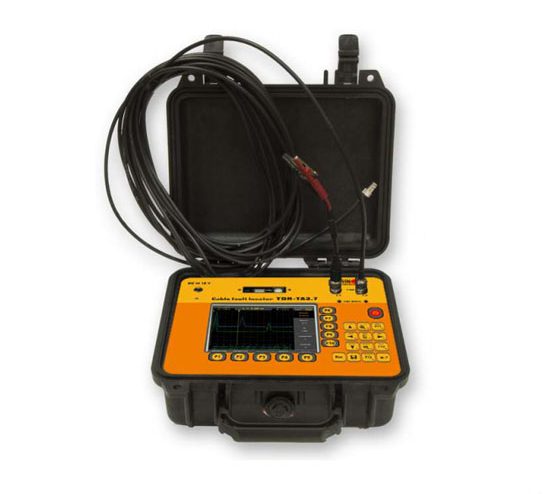

俄罗斯泰克诺AC’TECHNO-AC’电缆故障定位仪 TDR-TA3.7 产品简介：
产品型号：TDR-TA3.7
产品品牌：泰克诺AC’TECHNO-AC’
产品类别：电缆测试/识别仪
产品备注：电缆故障定位仪
俄罗斯泰克诺AC’TECHNO-AC’电缆故障定位仪 TDR-TA3.7 产品概述：
TDR-TA3.7是一款高精度2通道反射计，适用于对精度要求较高的应用（如局域网、CATV网络、管道监控系统等）。TDR-TA3.7 允许对 1 m 到 32 km 的电缆长度进行以下测量，仪器误差低（高达 3 cm）：
阻抗不均匀或故障的测量距离：
休息;
短路和低电阻故障；
焊接不良；
有故障的放大器；
湿度高的地区；
联轴器、电缆接头；
Pupin的线圈，对的弱点；
“闪烁”缺陷；
等等。
测量电缆长度；
测量已知长度的线的缩短系数；
电缆线路阻抗估计。
俄罗斯泰克诺AC’TECHNO-AC’电缆故障定位仪 TDR-TA3.7 产品特性：
改进的测量特性
TDR-TA3.7 是 RI-307 反射计在硬件和软件方面的深度更新：
仪器误差为 3 cm（在 VF = 1.499 时）——通过将有效采样频率增加到 3.2 GHz；
改进反射图的细节——重新设计设备接收器以扩展带宽；
范围内的扩展范围 – 从 15 m 到 32 km：两个额外的“短”范围 15 m 和 30 m，以提高近区测量的效率；
宽范围的探测脉冲宽度（从 10 ns 到 50 μs）允许操作员选择仪器的最佳分辨率和重叠衰减。在衰减很小的短区域，最好使用短脉冲，以提供最佳分辨率；在衰减较大的长路径上，必须设置较长的脉冲宽度以保证最大范围；
1 … 128 次实现的数字平均允许有效抑制异步；
两个并行物理通道可以实时检测线路差异，而无需将轨迹存储到内存中。
改进的测量特性
人体工程学、可见性和易用性
彩色 TFT 显示屏 5.7 英寸，分辨率为 640 × 480 像素，宽视角，便于操作和直观呈现测量结果。

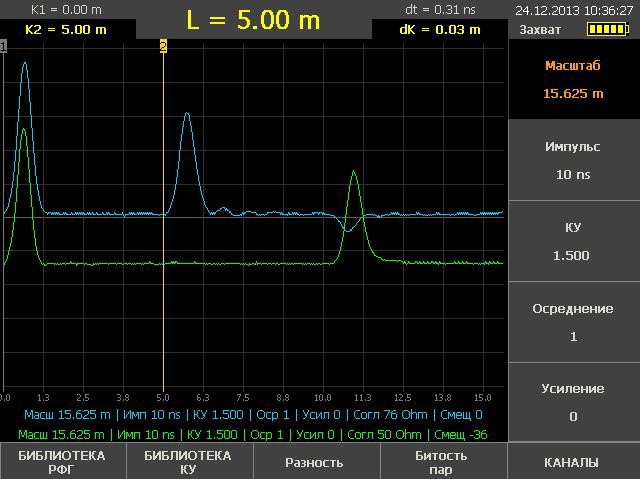

同时显示多达 5 个波形允许设备同时显示来自两个物理输入的波形和来自非易失性存储器的三个波形。
直接测量控制使您可以快速、清晰地控制测量参数，而无需在菜单之间切换不必要的时间。
双光标测量系统允许测量路线任意两点之间的距离 – 设备指示到第一个和第二个光标的距离，以及它们之间的距离。
测量参数的自动存储 – 当仪器关闭时（通过关机按钮或自动关闭定时器），测量参数存储在非易失性存储器中。
更新后的放大镜功能允许您在 15 m 到 32 km 的任何范围内以 3 cm 的分辨率查看轨迹；可以在范围内滚动放大镜窗口。
“差异”模式旨在检测反射图中的差异，它可用于物理通道波形和实时任意组合的内存轨迹。
“Cross Talk”模式用于确定耦合中线对的纠缠点。
用于检测时间不稳定故障（“闪烁”缺陷）的“捕获”模式 – 此模式下的设备在屏幕上累积任意长的时间段的反射图，因此不会错过看到的短事件。
该设备具有估计线路阻抗的功能，精度约为5%。
测量结果的存储和与计算机的接口

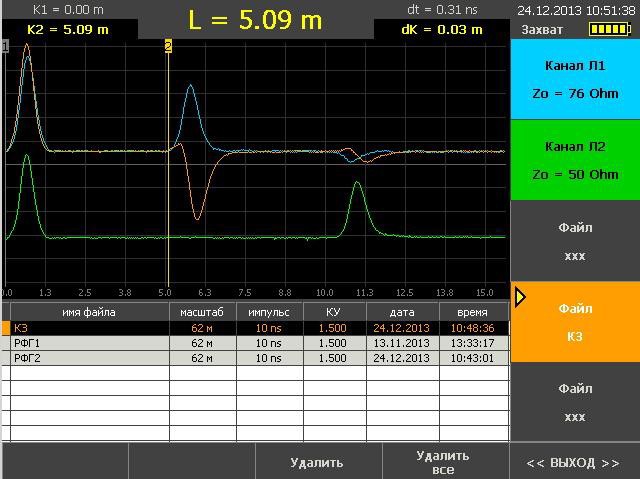

大量非易失性存储器用于存储波形；非易失性存储器中多达 1000 个已命名和标注日期的高分辨率波形（每条轨迹多达 8000 个点），可用于详细研究测量结果并长时间监控其动态；
将轨迹写入内存时保存光标位置；
比较不同范围的反射图的可能性；
该设备有一个内置的电缆速度系数表；
功能“屏幕截图”允许立即拍摄设备当前屏幕的快照并将其保存为带有日期和时间的 JPG 文件；
USB 端口可与 PC 快速轻松地交换数据 – 该设备配备了一个 USB 端口，用于将数据记录/读取到外部 USB 驱动器。
测量结果的存储和与计算机的接口
在硬地条件下运行
抗冲击、密封外壳；
防尘键盘；
宽工作温度范围 -20°C…+ 40°C
强大的锂离子电池 – 电池可连续工作至少 8 小时；
高速充电器可让您快速为设备充电；
小尺寸 246х124х70 毫米，重量不超过 2.5 千克。
俄罗斯泰克诺AC’TECHNO-AC’电缆故障定位仪 TDR-TA3.7 产品应用：
TDR-TA3.7用于以下类型电缆线路敷设和运行过程中的控制：
金属芯通讯电缆；
信号和控制电缆；
计算机网络（SCS 等）；
电视和射频电缆线；
电力电缆；
架空电缆线；
确定电缆在生产、储存和贸易过程中的长度。
俄罗斯泰克诺AC’TECHNO-AC’电缆故障定位仪 TDR-TA3.7 产品参数：
| 规格 | ||
| 范围 | 价值 | |
| 测量模式 | – 2 通道时域反射计 (TDR)； | |
| – 串扰点检测 | ||
| 展示 | 彩色 TFT 5.7"（640×480 像素） | |
| 测距距离 | 从 0 到 32000 米 | |
| 距离子带 | 0 – 15 m、0 – 30m、0 – 62 m、0 – 125 m、0 – 250 m、0 – 500 m；0 – 1000 米、0 – 2000 米、0 – 4000 米、0 – 8000 米、0 – 16000 米、0 – 32000 米 | |
| 距离仪器误差 | 3.0 厘米（VOP = 66%） | |
| 有效采样率 | 3200兆赫 | |
| 范围协调阻力 | 从 25 Ω 到 520 Ω | |
| 探头脉冲持续时间 | 从 10 ns 到 50 μs | |
| 探测脉冲的幅度 | 不低于 18 V | |
| 动态范围 | 不低于 40 分贝 | |
| 速度系数的设定范围 | VOP = 33.3% … 99.9%（步长 0.01%） | |
| 记忆 | 多达 1000 个波形的波形 | |
| 库 多达 300 个电缆的电缆库 | ||
| 特殊模式 | • 减法模式； | |
| • 比较模式； | ||
| • 通过USB 闪存进行PC 数据交换； | ||
| • 捕捉模式； | ||
| • 串扰模式； | ||
| • 线路阻抗测量。 | ||
| 连续电池工作时间 | 至少 8 小时 | |
| 通过充电器连续工作时间 | 无限 | |
| 方面 | 70x246x124 毫米 | |
| 工作温度范围 | 从 -20 °C 到 +40 °C | |
| 带电池重量 | 不超过 2.5 公斤 | |
| 请求参数对比表 | ||
| 请求的参数 | 型号名称 | 型号名称 |
| TDR-TA3.3T | TDR-TA3.7 | |
| 射程 3 公里，最小值 距离 5m | 2 米 … 4.8 公里 | 1 米… 32 公里 |
| 准确度：读数的 +/- 1.0% | ±0.42%，采样率 800 MHz | ± 0.01% … 0.2%，采样率 3.2 GHz |
| 分辨率：1厘米 | 12.5 厘米（VOP = 66%） | 3.0 厘米（VOP = 66%） |
| 重复性 +/-0.3% 读数 | 带宽 200 MHz | 带宽 350 MHz |
| VOP 1.0%-99.0%（0.1%步长） | VOP = 33.3% … 99.9%（步长 0.1%） | VOP = 33.3% … 99.9%（步长 0.01%） |
| 自动 VOP 设置 | 不 | 不 |
| 用户可设置的 VOP：8 个记忆 | 1个波形 | 波形库多达 1000 个波形 |
| VOP 库多达 300 条电缆 | ||
| 自动关机：支持 | 是的 | 是的 |
| 显示：128*63字符液晶 | 图形 3.8" 单色 (320х240 px) | 图形彩色 TFT 5.7"（640×480 像素） |
| 电源：2节LR6(AA)电池 | 4 LR6(AA) | 锂离子电池 (7.2±0.7) V，6.6 Ah。 |
| 操作时间：30 000次带背光 | 至少 8 小时 | 至少 8 小时 |
| 线电压检测：+/- 250 mV / 500 kHz | 所有子范围接收路径的灵敏度等于或优于1 mV | 所有子范围的接收路径灵敏度等于或优于30 mV |
| 输入保护：DC 48 V | 直流 40 伏 | 直流 40 伏 |
| 安全（EMC）：EN 55011:2009/A1:2012/EN 61326-1-2013 | 是的 | 是的 |
| 尺寸：63x140x30 毫米 | 230x130x50 毫米 | 70x246x124 毫米 |
| 环境：操作 – 20…+70°C，储存 -30…80°C | 工作温度范围为 -20 至 40°C； | 工作温度范围为 -20 至 40°C； |
| -50 至 50°C 的运输和储存条件 | -50 至 50°C 的运输和储存条件 | |
| 附件：软手提箱、测试线组、手册 | TDR-TA3.3T – 1 项 | TDR-TA3.7 – 1 件 |
| 电池，AA 型 – 4 项 | 交流适配器 12 V – 1 件 | |
| 电池充电器 – 1 项 | 连接电缆 75 Ohm, 5.0 m, BNC.M – «鳄鱼夹» – 1 件 | |
| 连接线 1.5 m – 1 项 | 连接电缆 75 Ohm, 0.1 m, BNC.M – «鳄鱼夹» – 1 项 | |
| 背带 – 1 项 | 用户手册 – 1 项 | |
| 用户手册 – 1 项 | 带软件的 CD-ROM – 1 项 | |
| 配件包 – 1 项 | ||
| 参数 值 显示 使用的个人计算机显示器 支持的操作系统 Microsoft Windows XP/7/8 距离测量（时间延迟）的范围从 0 到 64000 m（从 0 到 640 μs） 子范围测量 0 – 62.5 m（0 – 0,625 μs） , 0 – 125 m (0 – 1.25 μs), 0 – 250 m (0 – 2.5 μs), 0 – 500 m (0 – 5 μs)；0 – 1000 m (0 – 10 μs), 0 – 2000 m (0 – 20 μs), 0 – 4000 m (0 – 40 μs), 0 – 8000 m (0 – 80 μs), 0 – 16000 m (0 – 160 μs)、0 – 32000 m (0 – 320 μs)、0 – 64000 m (0 – 640 μs) 距离测量的仪器误差从读数的 0.01% 到 0.2%（从 12,5 cm 到 8 m，具体取决于在子范围内）有效采样率 800 MHz 阻抗匹配范围从 25 Ω 到 600 Ω 脉冲宽度从 10 ns 到 50 μs 匹配负载上的脉冲幅度 10 V 灵敏度接收通道 1 mV 动态范围 80 dB VOP 33.33% … 99。 | ||
