英国HWM(豪迈) Intelligens Flow 污水管网超声波多普勒流量计产品介绍：
产品型号：Intelligens Flow
产品品牌：英国HWM(豪迈)
产品类别：流量计
产品备注：水管网超声波多普勒流量计
英国HWM(豪迈)Intelligens Flow 污水管网超声波多普勒流量计产品概述：
当前国内各大城市面临内涝频发的严峻形势，地下排水管网超负荷运行，纷纷“看海”。为应对这个问题，国家正在全面推行海绵城市的建设，目标核心为80%的降雨就地消纳和利用。污水管网流量计可通过测量进入井内的径流量来验证目标实施的效果。
污水管网内的长期流量监测可以减少管网内频繁污染物质堵塞情况的发生，在堵塞即将开始的时候发出报警及时排查。同时，流量也可以反映管网运行健康状态，为建模提供数据基础。

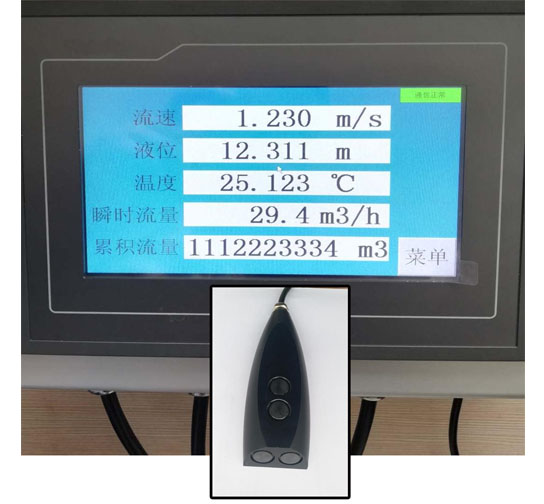

多普勒探头可以测量管道内的平均流速，该探头发射超声波光束，水中颗粒物质或气泡将光束反射回来，探头接收信号后分析数据得出流速，同时自带温度传感器可以进行温度补偿得到更精确的流速。
液位通常采用浸没式探头，也可选用我们的Sonicsens 2超声波液位计。自带的液位转换流量软件，可进行流量数据的确认和校核。

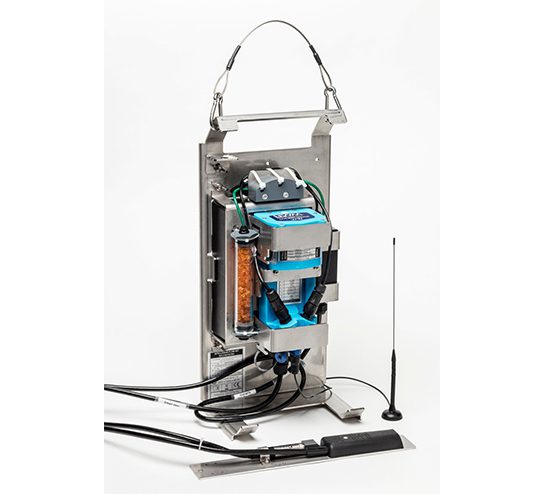

HWM的Intelligens Flow 污水流量计，结合先进的电子和通信技术，实现了在高湿，易燃易爆气体环境下精确的流量测量。流量选用了HWM最新的Intelligens and COMLogTM IS dataloggers数据记录仪作为数据采集、处理、分析和传输的终端，实现了流量计算与数据传输的高度集成，从而使流量计结构紧凑，复杂度降低，更利于长时间稳定的运行。
英国HWM(豪迈) Intelligens Flow 污水管网超声波多普勒流量计产品特点：
1. 流量计主机与数据传输高度集成，为一体化设备，面积速度传感器通过军工接口与HWM*先J的Intelligens and COMLogTM IS 数据记录仪连接，高度封装；
2. 流量计应可以同时监测液位、流速，温度，多普勒信号质量以及流量，具有固定或者可变的声速校正；
3. 依靠系统提供的信号质量、电池电量、温度等数据实现系统诊断，便于部署和维护；
4. 面积速度传感器测量范围：双向流速 0.01-5 m/s，分辨率1mm/s；
5. 面积速度传感器精度：流速大于0.5m/s精度为± 2 %， 流速小于0.5m/s，精度为0.01 m/s，；
6. 液位传感器标准采用压力传感器，含通气干燥管，可选超声波液位计，标准测量范围为3.5m（其他量程可选），精度±1%；
7. 电池支持传感器持续工作2年（每2分钟的采样频率）或5 年（每15 分钟的采样频率）；
8. 数据记录仪可存储两百万条读数，采样频率应为1分-24 小时可调；

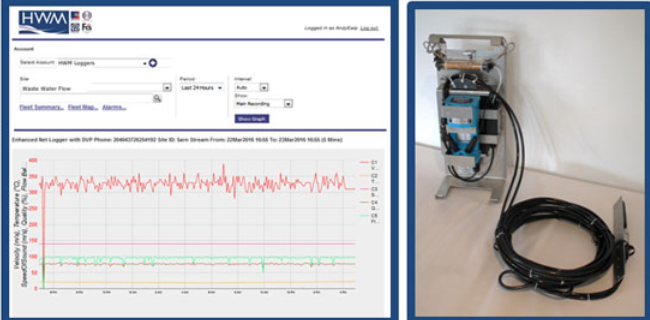

9. 先进的数据记录和报警功能，例如具有第二通道功能，在主记录工作的基础上，第二通道能够以更大的采样频率监测数据异常，支持阈值，变化率、差值等多种报警方式；
10. 远程GPRS或者3G（可选）蜂窝通信，双向通信，可以远程配置和固件程序升级，减少去现场的成本；
11. 防护等级应为IP68，防腐蚀（包括通信天线），IEC Ex本质安全认证；
12. 自带不锈钢支架，便于现场安装和维护；
13. 工作温度： -18 ºC 至 +60 ºC；
英国HWM(豪迈) Intelligens Flow 污水管网超声波多普勒流量计产品应用范围：

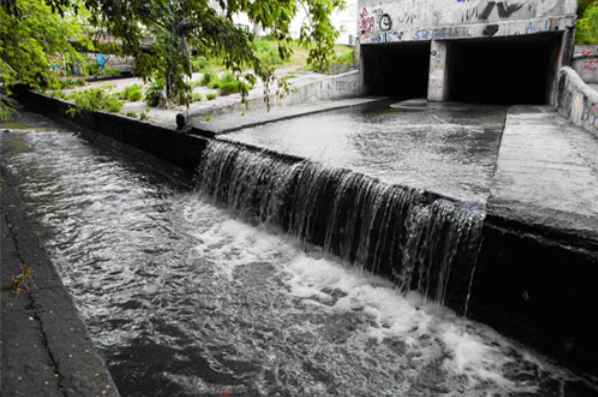

可用于污水管网、合流制管网、雨水管网、河道及明渠等。具有ATEX/IEC Ex Zone 1防爆认证，采用GPRS或3G通讯模块。可以短期或长期监测，不锈钢外壳，可以很容易实现井壁的安装。
英国HWM(豪迈) Intelligens Flow 污水管网超声波多普勒流量计产品技术参数：
| 数据记录仪 | 传感器输入 | 多普勒效应速度传感器，浸没式压力传感器，可升级至最多4个输入可配置脉冲或者状态输入 | |
| 内存 | 主记录可以存储两百万条读数 | ||
| 电源 | 标准工作状况下，5年的电池寿命，低电压报警 | ||
| 采样频率 | 5秒-24小时 | ||
|
第二通道 |
能够配置记录最大流量数据，平均最小值，平均最大值，或者两个数据之间的持续时间，以平滑曲线，避免0值 | ||
| 可配置信息 | 未来某时间开始，采样和发送频率，存储方式，工作时间，报警方式，单位，液位校准，状态校准，显示控制，工作语言 | ||
| 通信方式 | GPRS 数据至第三方数据库，或者 HWM的数据接收服务器DataGate SMS作为备份的通信方式* 3G可选 | ||
| 工作温度范围 | -20°C to +60°C (-5°F to +140°F) | ||
| 防爆等级 | ATEX/IECEx Zone 0 认证 | ||
| 尺寸 | 加强ABS塑料外壳 ，高200 x 宽97W x长 88mm | ||
| 重量 | 1公斤 | ||
| 防护等级 | IP68 | ||
| 流速传感器 |
速度 |
测量原理 | 内置高速数字信号处理单元，采用1MHZ的双多普勒信号发生器 |
| 测量范围 | 双向流速0.01-5 m/s | ||
| 精度 | ± 2 % 读数 如果 流速大于0.5m/s
± 0.01 m/s 如果 流速小于0.5m/s |
||
| 分辨率 | 1 mm/s | ||
| 最小液位 | 传感器之上15 mm- 20mm | ||
| 单位 | m/s | ||
|
温度 |
测量范围 | -10 ºC to +85 ºC (14°F to 185°F) | |
| 精度 | ± 0.5 ºC (± 0.9°F) | ||
| 分辨率 | 0.5 ºC (0.9°F) | ||
| 声波校准速度 | 固定或者可变 | ||
| 工作温度 | -20 to +60 °C (-4°F to 140°F) | ||
| 尺寸 | Polyurethane, PVDF, 316 不锈钢 高19 x宽 46x长122 (mm) | ||
| 重量 | 1.1kg包含连接线 | ||
| 防护等级 | IP68 / NEMA6 | ||
| 防爆等级 | ATEX and IECEx Zone 1认证 | ||
| 液位传感器 |
液位 |
测量原理 | 典型条件下安装在 多普勒探头的支架上，也可以根据需要单独安装. |
| 量程范围 | 0-150mBar or 0-350mBar其他测量范围可选 | ||
| 精度 | 0,1% 测量范围 | ||
 |
|
