俄罗斯泰克诺AC’TECHNO-AC’电缆和管道探测仪Success AG-319N 产品简介：
产品型号： AG-319N
产品品牌：泰克诺AC’TECHNO-AC’
产品类别：管线定位仪
产品备注：电缆和管道探测仪
俄罗斯泰克诺AC’TECHNO-AC’电缆和管道探测仪Success AG-319N 产品概述：
带有多频发射器的高科技套件，用于在困难条件下检测埋地公用设施。
三种操作模式：“ROUTE”、“GRAPHIC”、“FRIEND-OR-FOE”
三个内置传感器使全向天线在 LCD 上显示电缆或金属管道的方向
内置传感器，用于深度和电流的数字测量
测量深度为 10 m
接收器无源频率：50/60、100/120、无线电、BB
接收器有效频率：512/1024/8192/32768 Hz
灵敏度：100μA
具有高分辨率和可调背光亮度的大型 LCD 显示屏
发射器 – 120W，频率范围：200 至 9999 Hz
发射器 AG-120 可与任何接收器配合使用
保修：1年
俄罗斯泰克诺AC’TECHNO-AC’电缆和管道探测仪Success AG-319N 产品特征：

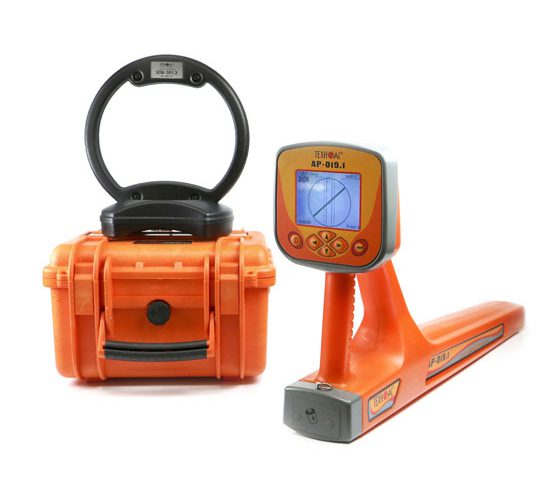

一体式接收器 AP-019.1，内置全向天线
120W强力AG-120发射器
手动设置频率（200 至 9999 Hz）
扭曲区域的高效率
俄罗斯泰克诺AC’TECHNO-AC’电缆和管道探测仪Success AG-319N 产品应用：
检测地下长达 10 m 的电缆和任何金属管道
直接数字测量深度达 10 m
在“ROUTE”模式下指示与实用轴的偏差
电流的直接数字测量

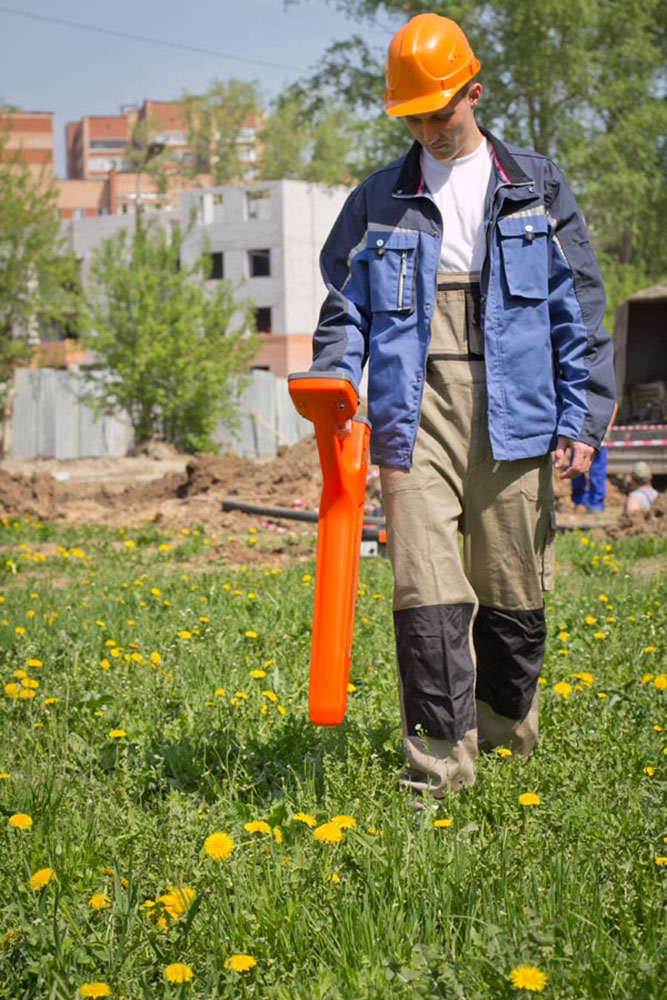

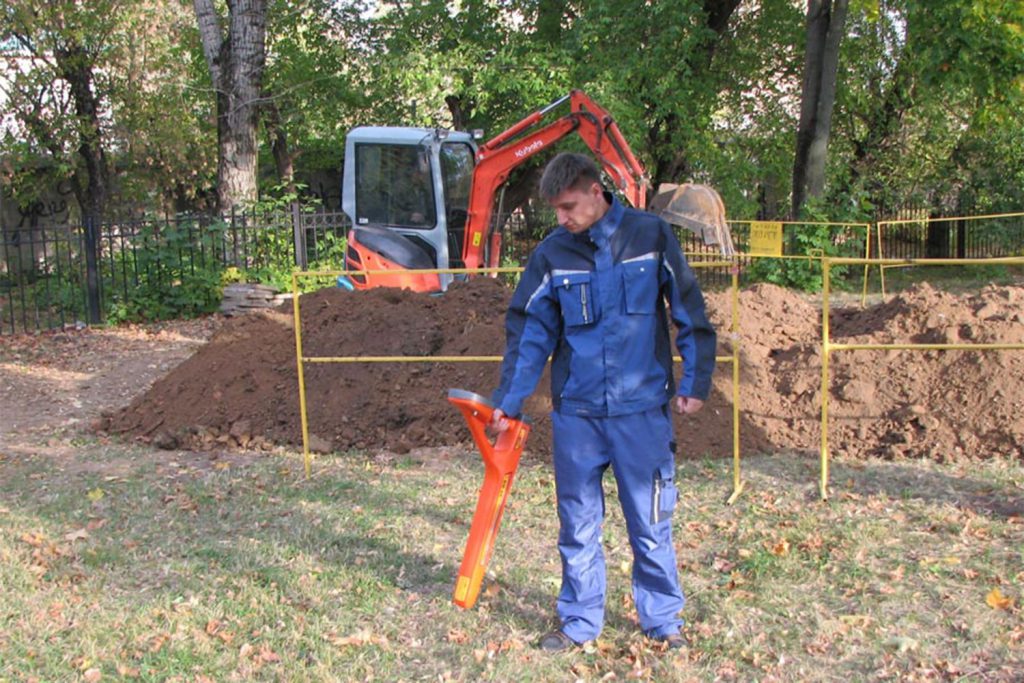

开挖前勘察地面
距发射机连接处的跟踪距离可达 10 公里
俄罗斯泰克诺AC’TECHNO-AC’电缆和管道探测仪Success AG-319N 产品参数：
| 接收器 AP-019.1 规格 | |
| 范围 | 价值 |
| 滤波器的准谐振频率 | 50(60)/ 100(120)/ 512/ 1024/ 8192 / 32768 赫兹 |
| 准谐振滤波器品质因数 (Q) | 不少于100 |
| 频率范围“宽带” | 0,04 至 8 kHz |
| 频率范围“无线电” | 8 至 40 kHz |
| 电路径的最大增益 | >100 分贝 |
| 内置传感器数量 | 4 |
| 连接的外部传感器 | KI-110、HP-117、DODK-117、DKI-117（由«TECHNO-AC»制造） |
| 灵敏度控制 | 自动 – 用于 2D 显示“路线”。半自动或手动（可选） – 用于“图形”。自动或手动（可选） – 用于 «2F» 模式。 |
| 确定路线的埋藏深度 | 自动在模式 Route 0 to 9,99 m |
| 确定深度的准确性 | ±5% |
| 测量接收信号的电流 | 在 Route 0.001 to 9,99 A 模式下自动 |
| 接收信号电流的测量精度 | ±5% |
| 支持路由定位发电机的节能（间歇）模式 | 与“TECHNO-AC”（“脉冲”模式）制造的路径定位发生器组合工作 |
| 视觉指示 | LCD 显示屏，320×240 像素，LED 照明 |
| 诱导参数 | – 设置和控制参数； |
| – 相对于设备的路线位置的 2D 可视化； | |
| – 来自传感器的信号电平图形； | |
| – 路线埋藏深度； | |
| – 信号电流。 | |
| 音频指示 内置发射器 – 合成声音 HM- 按钮按下的声音指示 | |
| 电源 | 4 至 7 V（C 型 4 个元件） |
| 一节碱性电池的连续工作时间 | 不少于20小时 |
| 储存/操作温度范围 | -30 至 60 °С / -20 至 60°С |
| 房屋防护等级 | IP54 |
| 方面 | 330x140x700 毫米 |
| 重量 | 2,1 公斤 |
| AG-120 规格 | |
| 传输信号频率 | |
| 频率 f1、f2、f3（内存中固定的三个频率），Hz | 范围 200 至 9999（在分辨率为 1 Hz 和精度为 ±0.05% Hz 的范围内选择，并输入独立于电源的存储器中） |
| 频率 f4（一个“临时”），Hz | 范围 200 到 9999（选择而不是 «fixed» 之一，不输入到内存中，通电时存在） |
| 生成模式 | |
| 模式一 | 连续«СО» |
| 模式 2脉冲持续时间，ms 脉冲频率，Hz | 短脉冲传输«РU» 350 0,7 |
| 模式 3脉冲持续时间，ms 脉冲频率，Hz | 三个频率（交替发送频率 f1、f2、f3）«3F» 350 1,4 |
| 输出参数 | |
| 输出电流 | |
| 手动模式下的最大值： – 连续和三个频率生成， – – 脉冲生成，- | 10 15 |
| 指定用于自动匹配 | 四个值 (I1, I2, I3, I4) 在 0,1 到 9,9 范围内选择，分辨率为 0,1 并保存在与电源无关的内存中 |
| 最大输出电压 | |
| – 在安全模式下工作时，V – 在内部电源下，V – 增加了外部蓄电池 12V，V – 当由电源适配器供电时，V | 24 220 330 140 |
| 蓄电池充满电时的最大输出功率 | |
| – 在内部电源或外部蓄电池 24V、W 下 | 120连续和 «3F» 在 1,2 到 300 欧姆的负载/ 180脉冲在 0,8 到 200 欧姆的负载 |
| – 增加了外部蓄电池 12V, W | 180连续和 «3F» 在 1,8 到 450 欧姆的负载/ 270脉冲在 1,2 到 300 欧姆的负载 |
| – 来自电源适配器，W | 70在 0.7 到 200 欧姆的负载 |
| 允许负载电阻 | |
| 任何（0 到 ∞）“低欧姆”负载下的电流限制，“高欧姆”负载下的“Umax” | |
| ř esistance范围匹配负载，比更宽 | |
| 对于最小指定电流 ( 0,1 А ) – 对于内部电源，Ohm – 添加外部蓄电池 12V，Ohm | 4 至 2200、4 至 3300 |
| 对于最大连续电流 ( 10 А ) – 对于内部电源，Ohm – 加上外部蓄电池 12V，Ohm | 0 到 1,2 / 0 到 1,8 |
| 对于最大脉冲电流 ( 15 А ) – 对于内部电源，Ohm – 加上外部蓄电池 12V，Ohm | 0 到 0,8 / 0 到 1,2 |
| 与负载匹配 | |
| – 自动，提供在负载中达到指定电流 – 手动 | |
| 设计参数 | |
| 输出功率放大器 | 脉冲，技术等级 D(BD)，效率系数 > 80% |
| 基于 LED 的高温范围超亮数字指示器 | – 所有电源电压 – 模式和设置 – 电源 – «OUTPUT MULTIMETER»：«输出电压»、«负载电流»、«负载电阻»、«负载功率» |
| 控制 | 九键键盘和带有发电指示灯的外部电源开关，可在雨天关闭盖子（由于参数设置“记忆”）。直观的界面 |
| 电子块（箱）尺寸，最大，mm | 305х270х194 |
| 电子块重量，最大，kg | 12 |
| 工作温度范围，°С | -30 °C 至 +60°C |
