俄罗斯泰克诺AC’TECHNO-AC’ 电缆和管道探测仪 Success AG-511N

俄罗斯泰克诺AC’TECHNO-AC’

庞羽梁仪器仪表（上海）有限公司是俄罗斯品牌TECHNO-AC的中国总代理商

俄罗斯泰克诺AC’TECHNO-AC’电缆和管道探测仪 Success AG-511N 产品简介：
产品型号： AG-511N
产品品牌：泰克诺’TECHNO-AC’
产品类别：管线定位仪
产品备注：电缆和管道探测仪

俄罗斯泰克诺AC’TECHNO-AC’电缆和管道探测仪 Success AG-511N 产品概述：

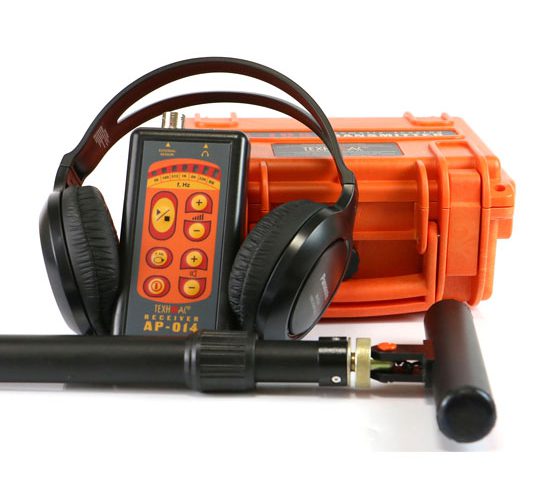

基于 AP-014 接收器的新型易于使用的电缆和管道定位器。
工作频率：50(60)* / 100(120)* / 512 / 1024 / 8192 / 32768 Hz
宽带：0.05 至 8.20 kHz
视觉指示：LED 刻度（7 个值）
音频指示：耳机自然、过滤和合成信号。内置发射器 – 合成信号
电缆跟踪的最小和最大方法
发射器 – 20W
发射器频率：Hz – 512 – «0.5» / 1024 – «1.0» / 8192 – «8.2» / 32768 – «33»
内置感应天线
保修：1年

俄罗斯泰克诺AC’TECHNO-AC’电缆和管道探测仪 Success AG-511N 产品特征：
带 LED 指示的新型简易接收器 AP-014
音频指示
价格公道
定位精度：±0.3 m

俄罗斯泰克诺AC’TECHNO-AC’电缆和管道探测仪 Success AG-511N 产品应用：
检测地下达 6 m 深的电缆和金属管道。
通过被动“电磁”方法测量深度。
从发射机连接处的跟踪距离可达 3 公里。
地面施工前勘察地面（BB模式）。
在没有直接连接的情况下跟踪埋藏的公用事业。

– 根据客户的要求，此接收器可提供以下滤波器设置：50 和 100 Hz 或 60 和 120 Hz。

俄罗斯泰克诺AC’TECHNO-AC’电缆和管道探测仪 Success AG-511N 产品参数：

接收器 AP-014 规格
范围	路线位置
接收器滤波器的频率	主滤波频率 50(60)* / 100(120)* / 512 / 1024 / 8192 / 32768 Hz
«宽带»，（频率范围）	0,05 至 8,2 KHz
增益系数	100分贝
视觉指示	LED 刻度（7 个值）
声音指示	耳机- 自然、过滤和合成信号
声音指示	内置发射器- 合成信号
电源	电压 1,8 至 4V – 碱性电池 АА 1,5 V（2 个）
连续运行时间不少于	10个小时
操作温度	-30С…至+50С
定位精度	+\- 0,3 m
防护等级	IP54
AP-014 接收器尺寸	145 ×70 × 24 毫米
电子单元重量	0,15 公斤
* – 根据客户的要求，此接收器可提供以下滤波器设置：50 和 100 Hz 或 60 和 120 Hz。
发射机 AG-105 技术规格
连续 «Co» 或脉冲 «Pu» 信号的频率，Hz ± 0,1% – «kHz»
加载“夹子”或“夹子”	512 – «0.5» / 1024 – «1.0» / 8192 – «8.2» / 32768 – «33»
«天线»模式	8192 – «8.2» / 32768 – «33»
操作模式
«天线»模式	内部发射电感« In »。
«天线»模式	外置感应发射天线« An »。
«调制»模式（特殊形式的信号）	脉冲« Pu »（正弦信号的短期传输）。传输持续时间 0.12 秒。传输重复频率 1Hz。
«调制»模式（特殊形式的信号）	双频« 2F »（同时产生1024Hz、8192Hz）。振幅比 4/1（分别）。
电源电压 12…15V 下的输出参数
输出电流，A
手动增量下受程序限制， ≥	5 – 在频率 512Hz «0.5» / 1024Hz «1.0» / 8192Hz «8.2» / «2F»
手动增量下受程序限制， ≥	3 – 在频率 32768Hz «33»
由程序设置以通过外部负载“夹子”或“夹子”进行自动调整，≥	0,2 – 在频率 512Hz «0.5» / 1024Hz «1.0» / «2F»
由程序设置以通过外部负载“夹子”或“夹子”进行自动调整，≥	0,1 – 在频率 8192Hz «8.2» / 32768Hz «33»
最大输出电压，V
取决于«调制»，≥	32 – 在双频调制模式«2F»
取决于«调制»，≥	40 – 在其他模式下
最大输出功率，W
受程序限制，≥	20 -在连续 «Co» 和脉冲 «Pu» 模式中，频率为 512Hz «0.5» / 1024Hz «1.0» / 8192Hz «8.2»，负载电阻高达 80Ω 在双频模式 «2F»，负载电阻高达 50Ω .
受程序限制，≥	6 – 频率为 32768Hz «33»，负载电阻高达 260Ω。
电源
电源电压的工作范围	振荡启动的最低可接受电压 – 7V。
	最大允许操作电压 – 15V。
	“振荡”模式下的自动关断电压 < 4,2V。
电池组	8 个 «碱性» 电池 1.5V «type С» 推荐 – «Duracell ® ULTRA»。
外部电源（可选）	电池«12V»（例如汽车）输出电压11…14V，最大电流不小于4A。
外部电源（可选）	电源适配器АG114М.02.020（基于 GS60A15-P1J «MEAN WELL» 的额外附件）输出电压 15V，功率 60W。
操作时间（«生命周期»）	在电池组运行时，«type Сх8» 由所用碱性电池的质量（容量和«负载能力»）定义，在 «Co»和«2F» 模式下可以等于4 到 6 小时或从 20 到 30 小时在 «Pu» 模式下，在 «连续» 模式 «Co» / «2F» 的初始输出电压 7W 或脉冲调制模式 «Pu» 的初始输出电压 15W。
操作时间（«生命周期»）	在外部电源下完全由外部能源特性调节，因此在市电下工作时间是无限的。
操作特点
振荡过程中输出电压的自动控制	根据电源的“能量潜力”对输出功率进行比例控制。
设备自动关机	在“停止”模式下的电源电压 < 6,5V。
	在“振荡”模式下的电源电压 < 4,2V。
	电源电压 > 15.5V。
	如果超过允许的吸收电流值（确切数字取决于实际模式）。
	如果在调整过程中输出短路（启动终端放大器的硬件安全系统）。
	在不符合振荡模式设置的情况下，取决于输出端是否安装了外部天线（切换到“停止”模式）。
	如果在“停止”模式下出现“长”（≈ 100 秒）停机时间（如果未按下按钮）。
负载调整	自动，直到达到特定消耗率或达到负载电流： – ≥ 0,2A 在频率 512Hz «0.5» / 1024Hz «1.0» / «2F»; – ≥ 0,1А 在频率 8192Hz «8.2» и 32768Hz «33»。
负载调整	手动后自动调整。
正在检查的实用程序的连接选项	«联系»与“地球返回”的联系。
	«非接触» 连接与内部发射天线 «In» 的应用。
	使用外部感应发射天线 «An» 进行 «非接触式» 连接（与内部发射天线 «In» 相比，发射强度更高，更容易进入公用设施）。
	使用传输感应“夹子”的“非接触式”连接（可以从束中选择电缆）。
结构参数
功率输出放大器	技术 — 将D 级效率更新至 85%。
LED指示灯	单独的发光二极管指示参数和模式。
LED指示灯	数字指示器显示模式和参数值，还显示«MULTIMETER»测量的输出参数，例如：输出电压 (V)、负载电流 (A)、负载功率 (W) 和负载电阻 (Ω /kΩ)。
电子单元（外壳）的外形尺寸，不超过，mm。	216х180х105mm
电子单元的重量，不超过，kg	2

运行时允许的环境温度范围	– 30 °С 至 +60°С使用“电池”电源，不建议在低于零的环境温度下使用设备。
防护等级	IP65（外壳关闭时）。
