德国Narda EHP-50F 低频电磁辐射分析仪 产品介绍：
产品型号：EHP-50F
产品品牌：德国Narda
产品类别：电磁辐射分析仪
产品备注：低频电磁辐射分析仪
德国Narda EHP-50F 低频电磁辐射分析仪 产品描述：

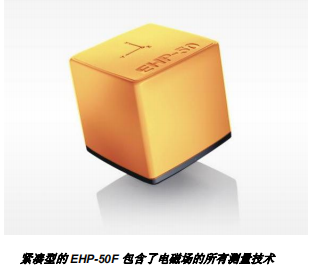

EHP-50F 是低频场强测量仪，设计紧凑，同时配有电场和磁场传感器进行三维全向测量因此，它可以对电场和磁场进行选频测量和无方向性测量，并且具有高精度和动态范围大的特点。

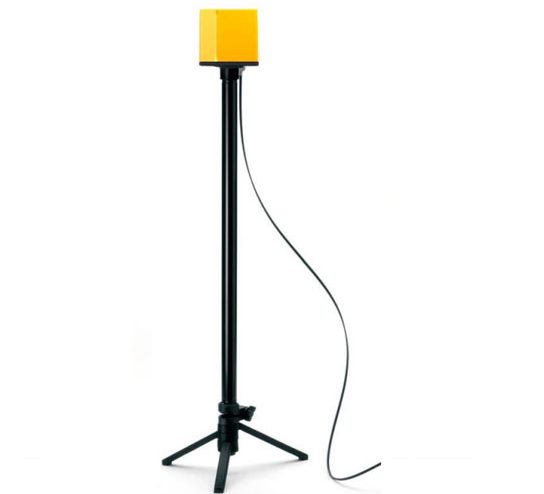

EHP-50F 内置三脚架安装接口，支持光纤远控操作，因此可以将其放置在最佳的测量位置而不受测试人员本身的影响，从而不会对测量结果造成偏差。远控操作可使用基于 Windows®的 PC 软件或 Narda NBM-550 主机。
在独立工作模式下，EHP-50F 可以实现长时间全自动地测量，如 24小时全天测量，并存储测量结果。
FFT 频谱分析
低频范围的电磁场限值与频率有很大关系，因此，宽带的测量方法往往不能准确地对信号进行评估，而频谱分析方式可以获取信号的完整频率构成信息。
EHP-50F 采用的 FFT 分析功能强大，频率范围覆盖 1 Hz – 400 kHz。低频信号通过窄的分辨带宽和较高的频率分辨率进行捕获；较高的频率可以采用较宽的分辨率，这样可以实现较快的测量。
电场和磁场的频谱测量在各个轴向同时进行，并给出在同一时刻记录的频率范围的宽带测量值。

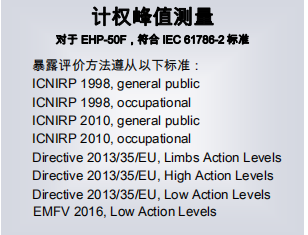

计权峰值测量模式（WPM）
实际中遇到的各种各样的场强信号越来越复杂，例如在电阻焊接时的电流脉冲。而即使对于这种脉冲信号，计权峰值测量模式也可以精确地测量，并且在测量时会考虑不同频率分量的相位影响。这种方式可以大大节省用户的工作量，因为用户只需要选择相应的标准即可，仪表可以直接给出相对于限值的百分比结果。
基于 ICNIRP 2010 和 IEC 61786-2 标准要求，EHP-50F 采用了时域卷积的计权峰值评估方式。测量范围覆盖 1 Hz – 400 kHz，并可以给出测量结果随时间变化的曲线图。
德国Narda EHP-50F 低频电磁辐射分析仪 产品特点：
精确测量电场和磁场强度
频率范围 1 Hz – 400 kHz，高动态范围
FFT 分析支持三轴全向的选频测量和宽频测量
符合 ICNIRP 2010, ICNIRP 1998 和EMF Directive 2013/35/EU 标准的计权峰值测量模式
时域测量方式可准确获取信号的频率构成
光纤接口远控，测量结果不受外界干扰
内置数据记录器，支持长达 24 小时的长时间自动测量
控制和显示可使用 PC 或 NBM-550 宽频测量仪
德国Narda EHP-50F 低频电磁辐射分析仪 产品应用：
在我们生活的环境中有很多低频场强存在，只要有电能产生、传输、使用的地方都会产生低频电场，例如家里、工作场所、医疗设备等，甚至室外的高压传输线也会产生电场。哪里有高电流哪里就有磁场，哪里有高电压哪里就有电场。而完全避免电场的影响几乎是不可能的，重要的是要了解它们对我们的影响并且通过一定的手段减小电场的影响。
低频场强多发领域：

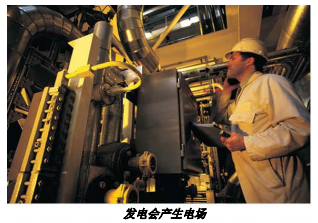

供电站与变压器

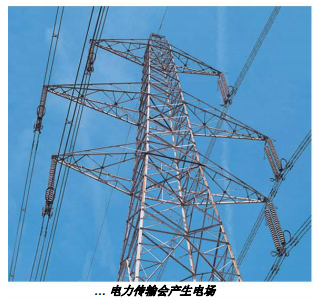

高压线
电动装置及铁路

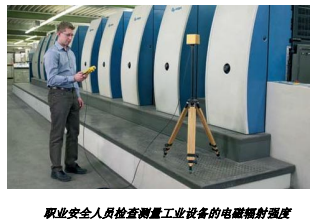

焊接、回火及熔炼工业设备
镀锌设备及氯化生产
医疗设备，MRT
固定限值保护
针对工人暴露于物理因素 (电磁场) 下而导致的风险，欧盟制定了相应的标准“EMF Directive 2013/35/EU”，其中规定了欧盟的每个公司都必须对所有工作场所的场强暴露进行风险评估。 此外，规定了强制性的最低场强限值，并要求最迟于 2016 年中期达到要求。
国际标准化组织如 WHO、 ICNIRP、 IEC、 IEEE、 CENELEC 以及各个国家的有关部门多年来一直致力于建立辐射保护机制，规定并不断更新限值, 同时针对不同的产品也制定了相应的标准。高频和低频场强的短期影响是毋庸置疑的，世界上所有的公共场所和职业环境都规定了相应的场强限值，然而仅仅规定限值本身是无法可靠保护人们安全的，必须使用经过校准的测量仪表进行测试验证。
德国Narda EHP-50F 低频电磁辐射分析仪 控制：

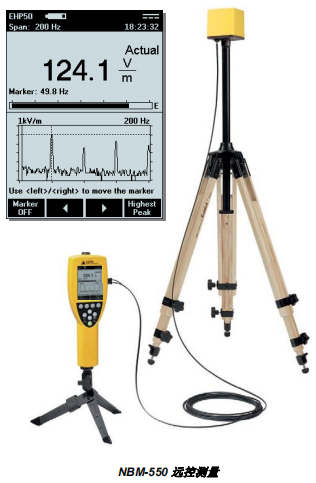

NBM-550 控制测量
EHP-50F 所有的测量功能都可以通过 NBM-550 远程连接控制实现，EHP 与 NBM-550 采用光纤（POF 双工）方式进行连接，NBM 用于显示 EHP 传输的测量结果。对于比较恶劣的环境和强日光环境，NBM 相较于 PC 远控更有优势。测量数据保存在 NBM 中，并可利用 NBM-TS PC 软件进行评估和管理。除了测量低频场强，这种解决方案对于需要测量射频场强的用户来说也是一种理想的选择。
单机工作模式
长时间测量的理想工作模式，支持长达 24 小时的自动测量和结果记录，不需要额外的电源供电。使用软件进行预先配置，可以测量宽频带或频谱（E 或 H）中出现的最大场强值。采用这种方式，每分钟会有两个测量值自动保存到数据记录器中，便于后期读出和评估。

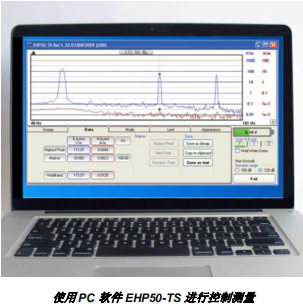

PC 控制测量
通过光纤连接可以使用基于 Windows 的 PC 软件 EHP50-TS 控制EHP-50F 进行操作测量，这种模式是实验室测量和详细展示结果频谱的理想选择。与 NBM 控制测量方式相比，EHP50-TS 软件还提供了其他的测量特性，例如：
三维频谱图/瀑布图显示
各向同性频谱和 X, Y, Z 轴单独显示
电场和磁场同时测量
电信号测量（通过辅助输入接口）

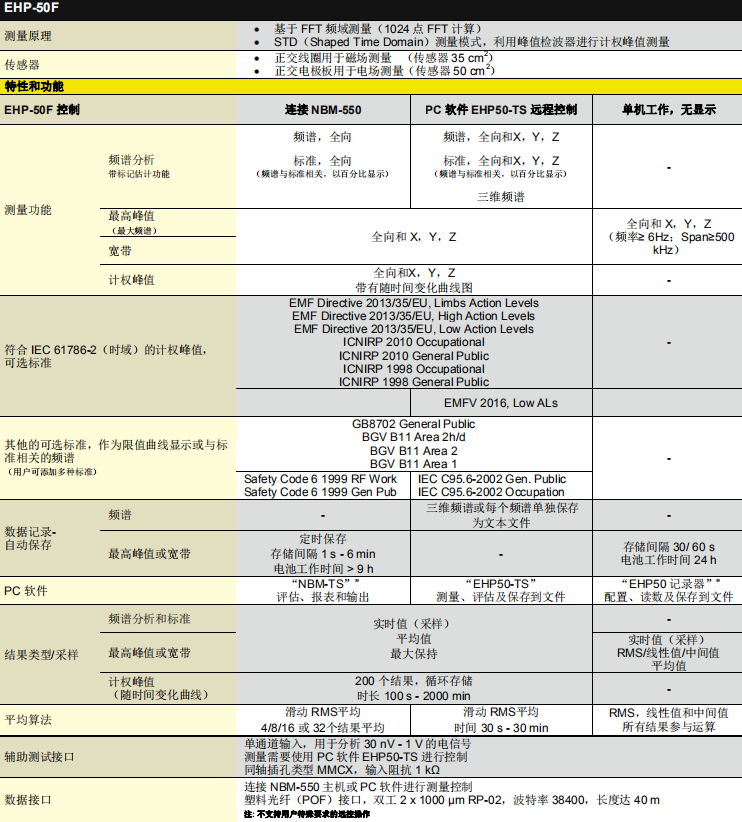

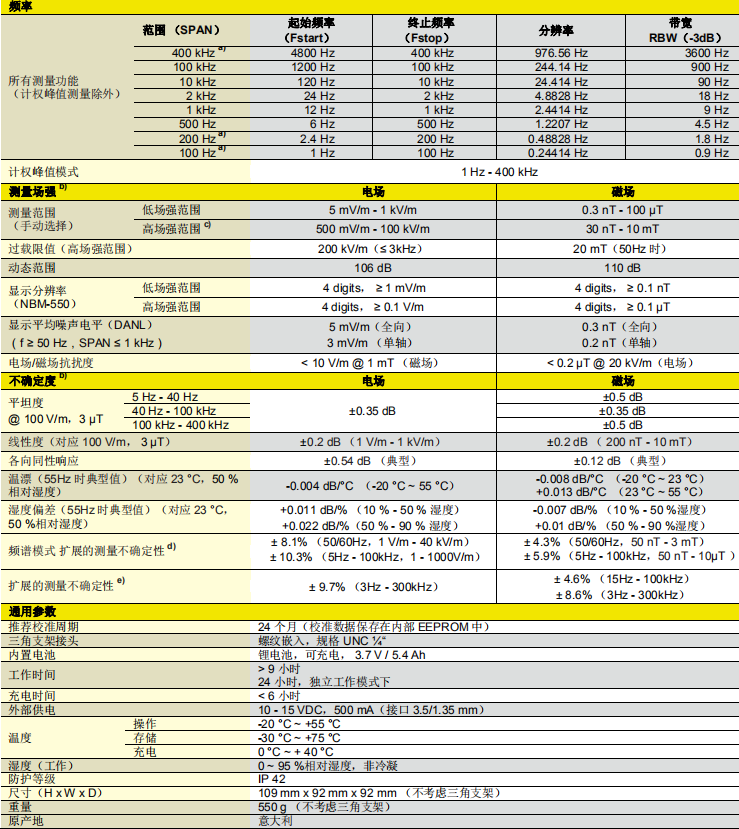

德国Narda EHP-50F 低频电磁辐射分析仪 相关参数：
a) 不适用于独立工作模式
b) 除非另作说明，这些参数对应环境温度为 23 °C 且相对湿度为 50 %
c) 标称值。取决于频率的高场强范围限制可参考下图。
d) 不确定度包含连续波（CW）的平坦度、线性度和各向同性偏差以及 95%的置信水平
e) 3Hz 以下和 300kHz 以上的不确定度增加到±0.85dB（未考虑限带滤波器）

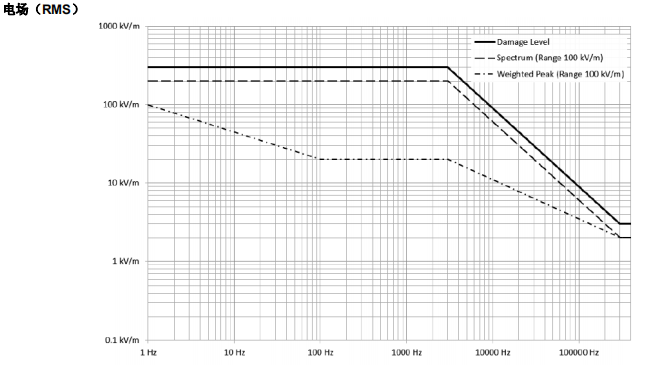

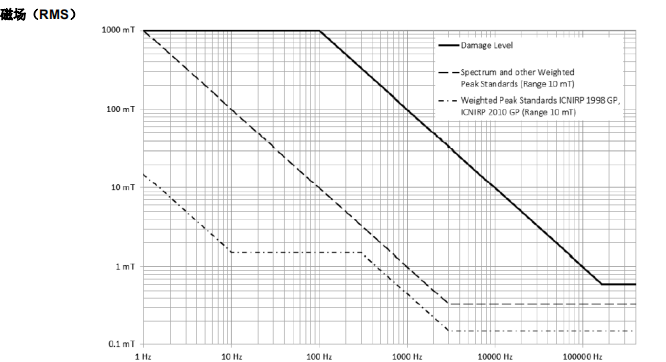

高场强测量范围曲线
 |
|
