品牌：俄罗斯TECHNO-AC泰克诺
型号：DKI-117
产地：俄罗斯
适用型号：CBI-436N，AG-438.15N，CBI-309N，CBI-309G，Success AG-309.15N，Success AG-309.15G，AG-511N，AG-319N， AG-319G，TPT-522N，AG-309.15N，Success AG-317G，Success AG-317N，Success ATG-435.15N，Success ATP-434E，Success ATG-435.15E，Success ATG-127E
AG-309.15N管线定位仪配件DKI-117绝缘故障检测传感器，俄罗斯TECHNO-AC泰克诺配件介绍：
产品用途：
DKI-117 与寻线接收器配合使用时，旨在控制天然气和石油管道保护涂层的绝缘质量，并使用电位差法寻找电力电缆线路的损坏。
DKI-117 传感器与 AP-019.x 和 AP-027 线路定位接收器结合使用。
DKI-117 传感器的特点

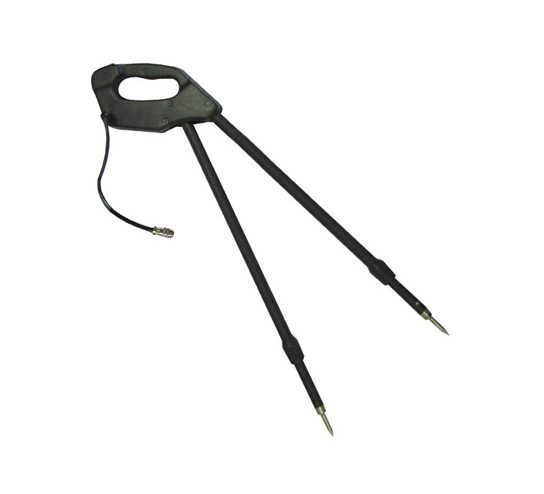

DKI 由两个相互隔离的尖电极组成，以一定角度连接成一个单一结构，配备前置放大器和带连接器的电缆。
DKI-117 传感器的工作原理
电缆的保护套和金属管道的绝缘设计是为了防止金属与地面接触。如果这种保护被损坏，绝缘导体就会与地面发生电接触。
当伴热带与通信线路和“大地”相连时，交流电在故障点“流”到大地，并以各种方式返回发电机，在地表产生跨步电压。
DKI-117 可以在接收器支持的所有频率（主动和被动模式）下搜索通信缺陷。
DKI评估交流电通过电路时形成的地表两点电位差：发电机-通信-绝缘故障定位-大地-接地脚-发电机。在绝缘损坏点，电位差越大，损坏越大。
使用 DKI-117 传感器搜索绝缘缺陷的方法
方法“”
当使用“MAX”方法寻找绝缘损坏的地方时，DKI 的接触电极之一应直接放置在轨道上方，第二个在垂直于其轴的方向上。
操作员以大约 1 m 的间隔周期性地沿路线移动，可靠地将 DKI 的接触电极浸入地下。
信号在接近损伤部位时逐渐增加，当其中一个接触电极位于损伤部位上方时达到值，然后逐渐减小。
“MAX”方法允许您确定损坏的存在，但是，它对位置的定位精度较低。原因是信号电平曲线有一个平滑的值。
方法“最小值”
当使用“MIN”方法搜索绝缘损坏位置时，DKI 的接触电极应沿其轴直接放置在通讯上方。
当使用“MIN”方法时，信号在接近损伤点时先平稳增加，然后急剧减小到某个最小值，然后随着远离损伤点再次急剧增大然后逐渐减小。当信号达到其最小值时，损坏部位将位于电极之间的中间。
需要一名操作员与 DCI 合作。与 DODC 相比，DCI 提供了更高的损伤部位定位灵敏度和准确性。
