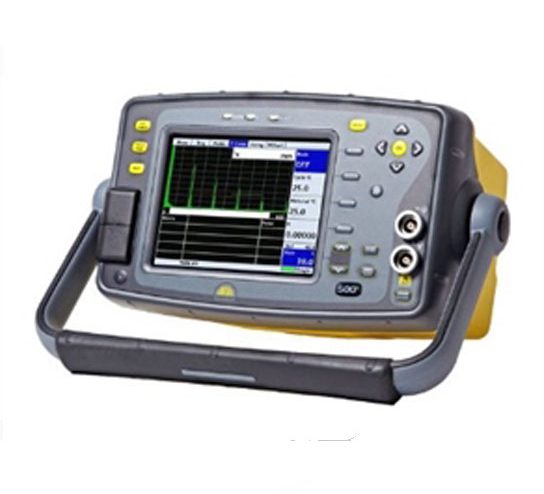

英国声纳SONATEST Sitescan D-50/Sitescan 500S 超声波探伤仪 产品介绍：
产品型号：Sitescan D-50/Sitescan 500S
产品品牌：英国声纳SONATEST
产品类别：探伤仪
产品备注：超声波探伤仪
英国声纳SONATEST Sitescan D-50/Sitescan 500S 超声波探伤仪 产品描述：
英国Sonatest公司Sitescan系列超声波探伤仪拥有坚固的外壳，卓越的性能。Sitescan系列便携式超探仪的各项性能深受用户喜爱。现在，由于公司改进了仪器内部设计，新功能也可以通过升级添加到使设备上，以减少工期并提高工作的灵活性。Sitescan系列超探仪的主要特点：具有良好的近表面分辨率，穿透电压，拥有卓越的信噪比。设备的典型应用包括焊缝检测，腐蚀检测，大锻件或铸件检测，以及常规超声波检测等。
英国声纳SONATEST Sitescan D-50/Sitescan 500S 超声波探伤仪 产品特点：
直观、自定义菜单键
独立的DAC/AVG/DGS曲线
角度测量模式
可配置软件
可隨時升级各軟件功能
带编码的B扫描
A扫描波形保持时间可调
内存4GB
接口USB便于连接电脑导入/导出数
视频输出可用于培训
高清晰度显示屏
显示屏是探伤仪的关键器件。Sitescan系列探伤仪配有彩色VGA显示屏，确保在任何光线条件下仪器都能够清晰显示。内置9种背光颜色可供选择，用户可根据需要调节背光亮度以确保清晰显示，也有灰度LCD显示模式可供选择。透過触摸按键功能將设备調成A扫描全屏显示模式，简单的调节就可以增强用户视觉舒适感，因此A扫描的每个细节都可以被清楚易見。TFT显示不会产生显示中断，LCD显示模式不受温度影响，可在任何条件下使用。
可靠，坚固，耐用
Sonatest超声波探伤仪可以在恶劣环境下使用，这是超声波探伤的重要性能之一。卓越的电池性能可以保证最长的供电时间，在充满电后使用时间长达18小时。Masterscan系列超声波探伤仪的外壳采用汽车级抗冲击材料制作而成，符合IP67的密封设计，使其具有特别好的防水性能。设备已经通过MIL810-G标准的爆炸测试，并已通过环境测试认证，在55℃以上的高温仍可使用。
Sitescan超声波探伤仪的TCG模式特点：

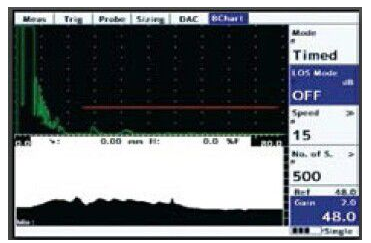

B-Scan
腐蚀检测软件可选B扫描显示功能，即根据其壁厚显示工件横截面。B扫描刷新率从3-10次/秒可供选择，可以存储厚度读数，还可以通过UTililty软件将存储数据传输到电脑上。

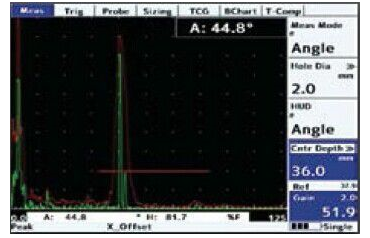

角度测量模式
通过新的角度测量模式可以很容易的快速准确测量声束轮廓。仪器自动从已知直径的钻孔转换成声束反射点的深度。使用内置峰值检测模式，如图所示，任何传感器的声束轮廓可以即刻确认。

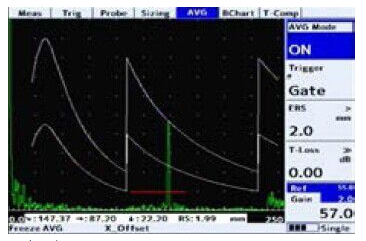

DGS(AVG)
AVG/DGS软件可以配置任何传感器以及给缺陷重复定型，等价于直接读出反射尺寸。可视化ERS曲线可以调整到显示所需要的验收标准并常常 用于触发报警和测量读数。

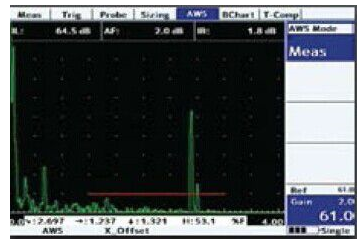

可选功能，满足AWS D1.1标准，能够计算并显示缺陷水平测量(IL)，衰减因数(AF)，缺陷等级(IR)等参数。
英国声纳SITESCAN系列500S/D-50管理软件
UTility Lite/UTility Pro(Data Management Software)
UTilityLite软件可以处理你所需要的任何检测数据。软件标准版本(Lite)是随机赠送的，该软件既可以在仪器上进行查看，移动和校准，A扫描，B扫描和厚度测量，也可以在电脑上进行。在使用UTilityLite软件时，您也可以自定义检测报告格式，允许进行复制粘贴等操作，文件可以转换成PDF格式。
透过软件可以在电脑和連接的探伤机上进行文件加载，存储等操作。
文件管理软件可以以电子表格的形式对数据进行保存，分析，用不同颜色标记&输出厚度记录数据等。
探伤仪软件可以在Sonatest官网上随时随地进行升级。
UTility Pro是专业版的软件，与腐蚀检测软件一起使用，可以为用户提供检测视图，缺陷位置注释，历史厚度读数以及其他所要求提供的信息。
设置检测视图（网格）模板，注释以及标签等。
在检测视图中载入已有的读数
检测数据以电子表格的形式输出，并存储在设备数据库中。

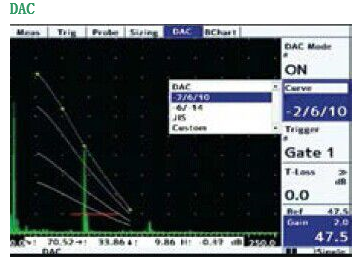

多达20个参考点可以用于DAC曲线的创建，内置JIS/ASME 和EN1714标准曲线可供选择。用户可以选择用DAC曲线或闸门1来监测缺陷。回波振幅可以dB DAC，% DAC,或% 全屏高度来显示。
系统内置符合以下标准的DAC曲线
EN1714 (-6dB, -14dB)
ASME (-2dB, -6dB, -10dB)
JIS DAC (+6dB, -6dB, -12dB)
任何有效的曲线都可以用做闸门监测。选定的曲线是高亮的，颜色不同于其他曲线。

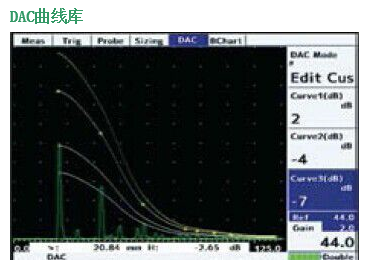

自定义DAC曲线
除预定曲线库里预置的曲线外，用户可以自定义3条曲线。用户可输入自定义曲线, 3条每条相差+/- 20dB的自定义曲线。曲线满足所有的国际标准。

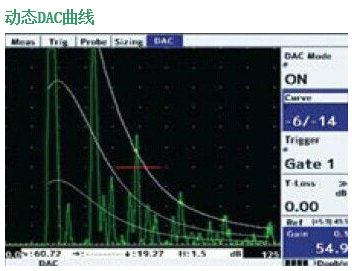

广泛的动态DAC曲线范围可以优化远处回波的检测分辨率。DAC曲线的高度可以根据参考增益来调节。DAC曲线和参考增益之间的关系始终被保存，而且还有从试块到样品之间传输的额外衰减。

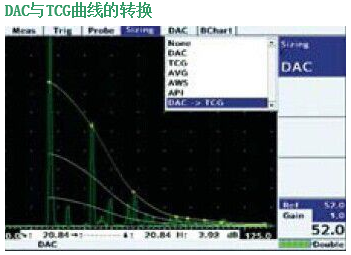

DAC曲线可以转换成TCG曲线，随后也可以转换成原来的DAC曲线。转换需要的参考点已经被采集，并且保存最左边点的参考增益，以便所有的参考回波可以被设置为80%FSH。
注意！如果您的Sonatest超声波探伤仪需要更新软件，您可以在因特网上搜索版本Utility的软件，软件更新不需要返厂或返回到Sonatest的维修中心进行，用户可以自行完成。
英国声纳SONATEST Sitescan D-50/Sitescan 500S 超声波探伤仪 产品参数：
| 检测范围 |
0-5mm，到 0-10,000 mm（在钢中，声速5930m/s） |
| 声速 |
1000-10,000m/s.连续可调。 |
| 探头延迟 |
0-999,999μs |
| 扫描延迟 |
0-10,000mm，在钢中声速5930m/s。 |
| 增益 |
0-110dB，调节步进0.5/1/2/6/10/14和20 dB。 |
| 检测模式 |
脉冲回波和发射/接收， |
| 固定200V,50ns方波脉冲，在负载50R时上升/下降时间<5ns。 |
| 阻尼 |
50和400Ω阻尼可选。 |
| 脉冲发生器 |
固定200V,50ns方波脉冲，在负载50R时上升/下降时间<5ns。 |
| Active Edge TM |
的Active Edge模式可以改善近表面分辨率。 |
| 脉冲重复频率 |
5Hz-1KHz可调节，外部同步有效。 |
| 视频刷新频率 |
60 MHz |
| 检波方式 |
射频/全波/正半波/负半波。 |
| 频率范围 |
1.0MHZ-14MHz |
| 系统线性 |
垂直线性=0.5%全屏高度(FSH)， |
| 水平线性=±0.2%全屏宽度(FSW)。 |
| 抑制（可选） |
80%线性抑制（清除基线噪音，不受缺陷幅度的影响）； |
| 50%隐形抑制(增加零点偏移，减少所有回波振幅) |
| 选用此功能时，前面板上的LED指示灯会点亮以警示 |
| 测量单位 |
公制(mm)，英寸(in)。 |
| 屏幕显示 |
TFT彩色半透反射式VGA（640×480）显示， |
| 显示屏尺寸；116.16×87.2mm, |
| A扫描区域象素400×510（常规），460×620（全屏），颜色：9种彩色模式可供选择，背光亮度可调。 |
| 闸门监视器 |
两个完全独立闸门，用于回波监控和厚度测量。可在全屏范围内，调节闸门起始位置和宽度。阈值由0-100%（FSH）连续可调，每个闸门可以正向触发或负向触发，声/光报警功能。闸门分辨率5ns。 |
| 闸门扩展 |
扩展范围和延迟的覆盖区域通过在闸门1的起始位置和宽度控制。 |
| AGC |
自动增益控制，能自动将闸门1中的信号调到全屏高度的10%-90%，误差在5%-20%之间。 |
| 测量模式 |
|
| 模式1 |
信号监视器，可以激活闸门报警，但不显示测量值。 |
| 模式2 |
闸门中个信号的深度和幅度。 |
| 模式3 |
回波-回波，距离测量。 |
| 模式4 |
声程的三角显示法，表面距离（包括X偏移量），曲线位置到检测表面的深度及幅度。曲面校正可以应用到被检表面凹凸不平的工件。 |
| 模式5 |
闸门至闸门间的距离测量。 |
| 模式6 |
前沿-前沿测量 |
| 模式7 |
声束角，根据声程，孔径以及孔中心深度来计算。 |
| 测量显示 |
每秒10次实时显示刷新屏幕波形，大面积测量显示。 |
| 轮廓 |
| 波形平滑选择 |
|
| 1） 不使用平滑（A扫描在最小和值之间显示） |
| 2） 填充（最小值设置为基准，产生1个固态的A扫描） |
| 3） 平滑（忽略最小值，产生一个轮廓清晰的A扫描） |
| 保持时间 |
根据用户选择的速率，先前的A扫描波形渐进式淡出屏幕。 |
| Auto-cal功能 |
根据2个参考回波自动校准声速和探头零点。 |
| 参考波形 |
显示一个已存储的A扫描波形作为参考，动态A扫描显示区域用不同颜色表示：可以快速观察到不同之处。 |
| 时间设置 |
可以根据当地时间设定，时间在状态栏可视，可以永久保存在面板，A扫描数据等。 |
| 内存 |
4GB存储容量，可以保存A扫描波形，面板参数，厚度参数,B扫描数据等信息，可以保存450,000个面板参数，200,000组A扫描数据，300,000组B扫描数据，440,000组厚度参数. |
| 动态峰值记录 |
在动态回波模式，屏幕上保留所有A扫描波形，动态的A扫描波形用单独的颜色显示。 |
| 用于捕获锁定动态回波的值 |
| 注释 |
对于存储的面板参数，A扫描数据，B扫描数据等，用户可以添加字母或数字标识作为注释。 |
| 显示冻结 |
锁定当前屏幕波形，以便于离线分析。 |
| HELP (帮助)键 |
显示软件及硬件信息。 |
| 语言 |
多种语言可选择，英语、法语、西班牙语、俄罗斯语, 汉语，其他语言按要求提供。 |
| 编码器接口 |
Lemo 4针接口（D50） |
| D-Sub 15接口（500M） |
| 视频输出 |
500S是标准视频接口，D50用户可选视频接口。 |
| 成比例输出 |
500S有效 |
| 外部同步 |
500S有效 |
| USB连接 |
内部存储器显示为存储装置 |
| 探头插口 |
BNC或LEMO (由用户选定) |
| 电源 |
锂离子电池组 14.4V，充满电后通常能使用16小时，最长使用时间18小时。电量不足时有显示。充电时间仅3－4小时。电池可单独充电，电源包可选。 |
| 充电器 |
110－240VAC，50－60Hz |
| 环境条件 |
外壳密封达到IP67级 |
| 温度 |
操作温度: -10 至 +55℃ |
| 可以承受: -20 至+70℃ |
| 存储温度：-40 至+75℃ |
| 外形尺寸 |
D-50:高172mm×宽238mm×厚70mm |
| 500S:高145mm×宽255mm×厚145mm |
| 重量 |
SITESCAN D-50:1.7kg（含电池） |
| SITESCAN 500S:2.5kg（含电池） |
| 质保期 |
1年 |
| 校准标准 |
EN12668-1:2010（详细可根据用户要求） |
| 标准 |
振动满足514.5-5标准，手册1附件C图6 |
| 冲击满足516.5标准，手册1，15g/6ms |
| 燃爆环境-MIL-STD 810G |
| 方法满足511.5，手 |
英国声纳SITESCAN系列500S/D-50型超声波探伤仪 技术指标
| 主要技术指标 |
描述 |
标准项或可选项 |
| DAC |
通过多达20个参考点或从TCG曲线转换来定义DAC曲线，并以数字形式显示在屏幕上。DAC曲线满足EN1714,ASME,JIS以及其他更多标准的要求，用户也可以选择自定义DAC曲线。DAC曲线的动态范围根据参考曲线自动调节延伸到与参考增益相匹配。扫描增益和衰减可以单独控制。振幅读数可以以%FSH, % DAC或相对 dB形式显示。 |
标准 |
| TCG |
时间校正或“扫描”增益，由多达10个参考点或由DAC曲线转换来定义。所有的点调至80%屏幕高度。 |
可选 |
| 回波衰减(BEA) |
0-40dB衰减应用于时基线后半部分，以提高近表面缺陷检测能力，并补偿多孔性材料的BWE损失。 |
可选（仪器必须包含TCG） |
| AWS |
根据AWS D1.1标准，系统内置缺陷计算，显示以及参数要求。 |
可选 |
| AVG/DGS |
根据用户输入探头的参数，能够计算出DAC伪曲线等价于超声检测的反射尺寸。 |
可选 |
| API |
显示裂纹尺寸的方法与API 5UE标准一致。 |
可选 |
| 界面触发(IFT) |
开启界面触发闸门控制，在一个特定范围和振幅中推迟A扫描采集和显示直到检测到界面回波。用于消除水程界面波影响。 |
可选 |
| 腐蚀检测软件（可选） |
能够合成检测视图，用UTility软件上传到电脑。产品特点：包含2个空间厚度测量，存储A扫描和B扫描测厚读数，每个位置读取多个数据，并标注创建每个窗格的位置。可选B扫描显示测厚读数的条形图，根据闸门1读取距离或时间。 |
可选（包含B扫描功能） |
| Dryscan功能 |
调低每个前置放大器的频率，采用干耦合技术，例如符合材料的胶接检测和分层检测。 |
可选 |
| 独立的DAC&AVG/DGS |
在DAC或DGS/AVG曲线中，添加多达3个增益范围(+12db, +24dB)，对大型型材和高衰减材料进行单程扫描。符合EN583-2:2001标准。 |
可选 |
