Tektronix 泰克Keithley2450-EC 图形恒电位仪产品介绍：

产品型号：Keithley 2450-EC
产品品牌：Tektronix 泰克
产品类别：恒电位仪
产品备注：图形恒电位仪

Tektronix 泰克Keithley2450-EC 图形恒电位仪产品特点：

• 执行循环伏安法，方波伏安或电流伏安法，计时电流法和计时电位法
• 简化的用户界面可加快测试设置和结果分析
• 实时绘制伏安图
• 分析图形光标，无需 PC即可立即分析结果
• 使用内置脚本创建可重用，可定制的实验软件库
• 屏幕捕获功能允许将测试结果从显示器复制到报告中
• 10nV 和 10 fA 的测量灵敏度
• 前面板输入香蕉插孔；后面板输入三轴连接
• 上下文相关的帮助功能最大程度地减少了学习
• 前面板 USB0 内存 I / O 端口，用于传输数据， 测试脚本或测试配置

尽管稳压器是电化学应用的出色仪器，但它们通常缺少任 何前面板显示和控制旋钮，通常仅是两象限系统，并且必 须由计算机完全控制，并且该软件并不总是对用户开放， 用户可以自定义超出其范围的测试该软件可以做到。

2450-EC 包括各种电压或电流，用于源极或测量； nV /

fA 灵敏度；高阻抗感测引线，典型输入电阻为 50 G 欧姆， 输入偏置电流仅为 1pA，通常可以接受多种参比电极。

2450-EC 可以运行内部应用程序测试脚本，因此可以在不使用外部计算机的情况下运行电化学测量。

结果立即显示在仪器前面板触摸屏上。将 2450-EC 连接到使用随附的平移电缆可以很容易地实现 2 电极，3 电

极或 4 电极电池。

Tektronix 泰克Keithley2450-EC 图形恒电位仪产品优势：

2450-EC 图形恒电位仪使您触手可及的速度，灵活性和简单性。其创新的图形用户界面（GUI）和先进的电容式触 摸屏技术可实现直观的使用并最大程度地减少学习曲线， 从而使研究人员，科学家和学生能够更快地学习，更智能地工作并更容易发明。2450-EC 是一款多功能仪器，特别适合基础电化学实验室研究和开发，可表征下一代材料和电解质，新储能设备以及更快，更小巧的传感器。

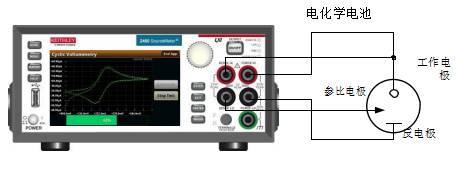

2450-EC 可以轻松连接至 3 电极电池。

学习更快；工作更聪明；发明更容易

与传统的恒电位仪不同，传统的恒电位仪缺乏与用户界面 前面板进行交互的功能，而 2450-EC 具有五英寸的全彩色高分辨率触摸屏，可简化易用性并优化整体速度和生产率。内置的上下文相关帮助可实现直观的操作，并最大限度地 减少了查看单独手册的需要。

这些功能加上其应用的多功能性，无论您使用电化学仪器 的经验水平如何，2450-EC 本质上都易于在基本和高级测量应用中使用。

2450-EC 循环伏安菜单

将原始数据转换为信息

完整的图形绘图窗口可转换原始数据并立即将其显示为有用信息，例如循环伏安图。触摸屏界面使观察， 交互和浏览变得容易

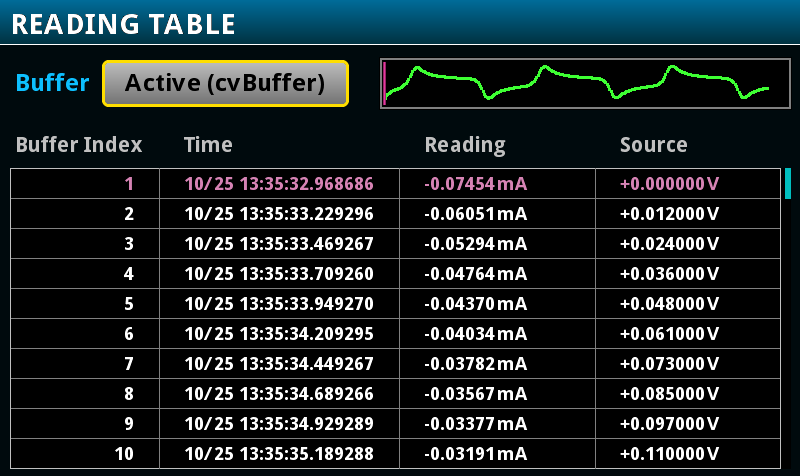

轻松进行“缩放”操作。通过使用内置的图形光标，您无需计算机即可立即分析数据。所有图形屏幕都可以保存到USB 拇指驱动器中，以合并到报告和日记中。使用图形工作表视图，测试数据也可以表格形式显示。该仪器支持将 数据导出到电子表格以进行进一步分析，从而大大提高了 研发的生产率。高性能和高度易用性的结合为您的测试结 果提供了无与伦比的洞察力。

2450-EC 循环伏安法测试配置屏幕

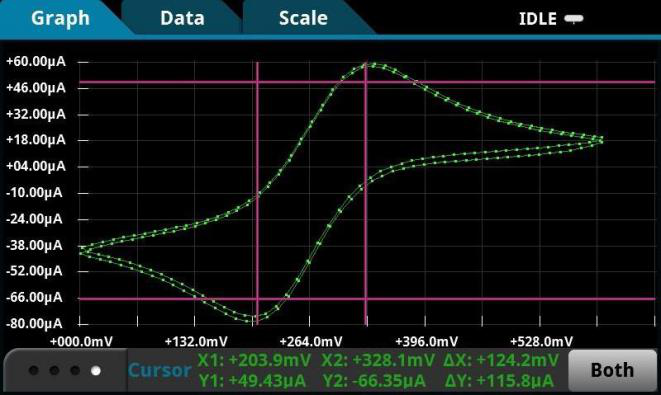

结果的图形视图

Tektronix 泰克Keithley2450-EC 图形恒电位仪测试应用：

2450-EC 的内置脚本语言使电化学家，化学家和材料科学家能够创建可重用的，可自定义的实验软件库，用于运行包括循环伏安法，计时电流法，计时电位法等在内的测试。以下电化学测试脚本已加载到 2450-EC 的内部存储器中。

• 循环伏安法：在测量电流时，以用户可编程的扫描速 率在 2至 4 个定义的顶点之间扫描电位。使用模拟积分方法测量电流。这个

应用程序还可用于执行线性扫描伏安法。

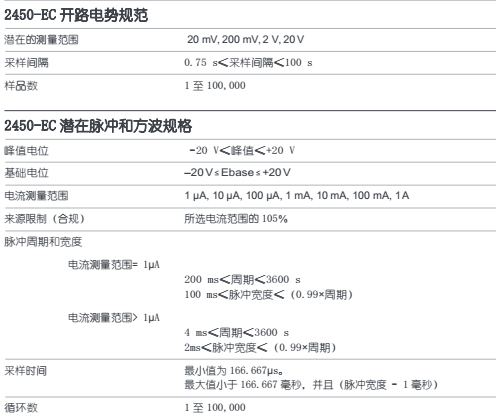

• 开路电势：测量具有高输入阻抗的两个电极之间的电池电势差随时间的变化。
• 带有电流测量的潜在脉冲和方波：2450-EC以可编程的峰值和基极水平提供电势，并以脉冲峰值水平记录产生的电流。

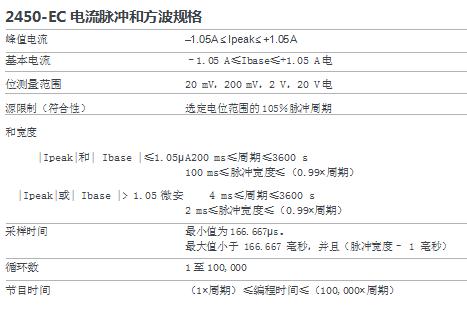

• 电流脉冲和方波（带电压测量）：2450-EC以可编程的峰值和基极电平提供电流，并以脉冲峰值电平记录 产生的电势。

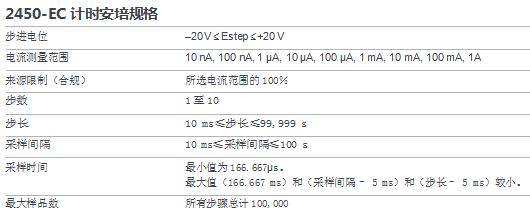

• 计时电流法：将电势步进到编程值，并测量所产生的电流作为时间的函数。
• 计时电位计：将电流步进到一个编程值，并测量所产生的电位作为时间的函数。除了预加载的测试脚本外，内置的脚本语言还使用户能够 创建自己的电化学测试脚本库，可以随测试和测量的发展 对其进行修改。

典型应用

电化学研究和开发的理想选择， 适用于多种应用研究，包括：

• 基础分析研究
  • 电化学电池
  • 电极研究
  • 固体电解质
• 材料研究
  • 电极组成
  • 电解液
  • 陶瓷，聚合物，铁/压电
  • 有机半导体
  • 低介电常数
  • 生物材料
  • 纳米材料
  • 电沉积
• 能源系统与存储
  • 染料敏化太阳能电池
  • 电池
  • 燃料电池，液流电池
  • 超级电容器
• 感测器
  • 环境监测
  • 工业过程控制
  • 医疗保健/医疗

内置的实时图形，图表，类似作用域的光标以及用于导出的数据显示电子表格简化了将测试结果转换为有用信息的过程。

多合一仪器

2450-EC 提供了高度灵活的四象限电压和电流源/负载以及精密的电压和电流表。当不用于恒电位仪类型的应用时， 该多功能一体式仪器可重新用作通用实验室仪器，包括用作：

• 带 V和 I 回读的精密电源
• 真实电流源
• 数字万用表（DCV，DCI，欧姆和具有 6½位分辨率的功率）
• 精密电子负载
• 触发控制器

触摸屏之外的易用性

除 5 英寸彩色触摸屏外，2450-EC 前面板还具有许多功能，可补充其速度，用户友好性和易学性，包括 USB 2.0 存储器 I / O 端口，帮助键，旋转式导航/控制旋钮，一个前/后输入选择器按钮和一个用于基本台式应用的香蕉插孔。USB 2.0 内存端口支持简单的数据存储，保存仪器配置，加载测试脚本和系统升级。另外，所有前面板按钮都带有背光，以增强在弱光环境下的可见性。

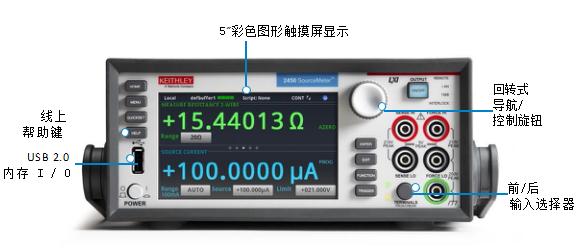

2450-EC 前面板，带高分辨率电容触摸屏。

全面的内置连接

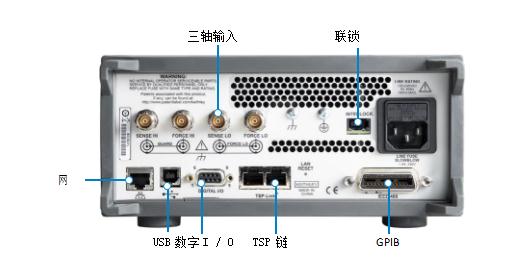

后面板可访问后输入三轴连接器，远程控制接口（GPIB，USB 2.0 和 LXI /以太网），D-sub 9 针数字 I / O 端口（用于内部/外部触发信号和处理器控制），仪器互锁控制和 TSP-Link®插座可轻松配置多种仪器测试解决方案，并且无需投资购买额外的适配器附件。

后面板连接已针对信号完整性进行了优化。

免费的仪器控制启动软件

2450-EC 可以作为通用实验室工具重新用于电化学以外的应用，例如

• 测试，泄漏测试，电池充电/放电过程分析等。Keithley的仪器控制非编程启动软件 KickStart 可让用户启动

在数分钟内即可完成典型电流与电压应用的测量。在大多数情况下，用户只需要进行快速测量，绘制数据图形并将数据存储到磁盘即可在 Excel 等软件环境中进行分析。

KickStart 提供以下功能：

• 仪器配置控制以执行 IV表征

• 原生 XY绘图，平移和缩放
• 电子表格/表格查看数据
• 保存和导出数据以进行进一步分析
• 保存测试设置
• 屏幕截图的图形
• 测试注释
• 用于发送和接收数据的命令行对话框
• HTML帮助
• GPIB，USB0，以太网兼容

简化编程
即用型仪器驱动器

对于那些喜欢创建自己的自定义应用程序软件的人，可以 在以下网站找到本机的 National Instruments LabVIEW® 驱 动 程 序 以 及 IVI-C 和 IVI-COM 驱 动 程 序 ： www.tektronix.com.

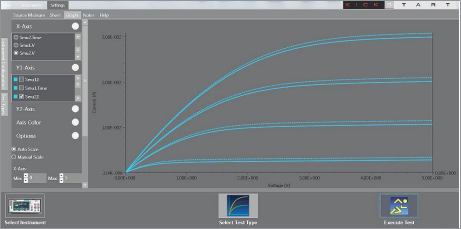

使用 KickStart 启动软件，用户可以在几分钟内完成测量。

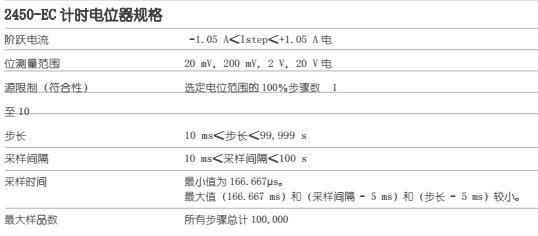

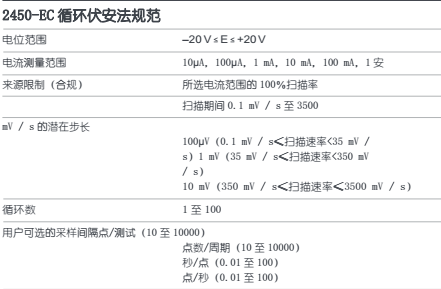

测试脚本规范

最大样本总数 100,000

节目时间 （1×周期）≤编程时间≤（100,000×周期）

技术指标

电压规格 1, 2

	资源			量度 3
		精度（23°±5°C）1 年				精度（23°±5°C）1 年
范围	解析度	±（％设定值+伏特）	噪音（RMS）	解析度	输入电阻	±（读数的％+伏特）
20.00000 毫伏	500 毫伏	0.100％+ 200 微伏	1 微伏	10 毫伏	>10GΩ	0.100％+ 150 微伏
200.0000 毫伏	5 微伏	0.015％+ 200 微伏	1 微伏	100 毫伏	>10GΩ	0.012％+ 200 微伏
2.000000 V	50 微伏	0.020％+ 300 微伏	10 微伏	1 微伏	>10GΩ	0.012％+ 300 微伏
20.00000 V	500 微伏	0.015％+ 2.4 毫伏	100 微伏	10 微伏	>10GΩ	0.015％+ 1 毫伏
200.0000 V	5 毫伏	0.015％+ 24 毫伏	1 毫伏	100 微伏	>10GΩ	0.015％+ 10 毫伏

当前规格 1,  2

	资源			量度 3
范围	解析度	精度（23°±5°C）4 1 年	噪音（RMS）	解析度	电压负担	精度（23°±5°C） 1 年
10.00000 纳安 5	500 fA	0.100％+ 100 帕	500 fA	10 fA	<100 微伏	0.100% + 50 pA
100.0000 nA5	5 pA	0.060% + 150 pA	500 fA	100 fA	<100 微伏	0.060％+ 100 帕
1.000000 微安	50 帕	0.025％+ 400 帕	5 pA	1 帕	<100 微伏	0.025% + 300 pA
10.00000 微安	500 帕	0.025% + 1.5 nA	40 pA	10 帕	<100 微伏	0.025% + 700 pA
100.0000 微安	5 nA	0.020% + 15 nA	400 帕	100 pA	<100 微伏	0.020% + 6 nA
1.000000 毫安	50 nA	0.020% + 150 nA	5 nA	1 nA	<100 微伏	0.020％+ 60 毫安
10.00000 毫安	500 nA	0.020% + 1.5 μA	40 nA	10 nA	<100 微伏	0.020％+ 600 毫安
100.0000 毫安	5 微安	0.025％+ 15 微安	100 nA	100 nA	<100 微伏	0.025% + 6 μA
1.000000 A	50 微安	0.067％+ 900 微安	3 微安	1 微安	<100 微伏	0.030％+ 500 微安

温度系数（0°–18°C 和 28°–50°C）

±（0.15×精度规格）/°C。

笔记

1. 速度= 1 PLC。
2. 输出 ON时，保证所有规格。
3. 正确置零后，精度适用于 2线和 4 线模式。
4. 对于灌电流模式，1μA至 100 mA 的量程精度为±（0.15％+失调×4）。对于 1A 范围，精度为±（1.5％+偏移×8）。
5. 仅后面板三轴连接。

电阻测量精度（本地或远程）1, 2

			正常精度	增强精度 4
范围	默认分辨率 3	默认测试电流	（23°C±5°C）	(23°C ±5°C)
			1 年，±（读数％+欧姆）	1 年，±（读数％+欧姆）
<2.000000 Ω5	1 微欧	用户自定义	来源 Iacc+测量。Vacc	测量。Iacc+测量Vacc
20.00000 Ω	10 微欧	100 毫安	0.098% + 0.003 Ω	0.073%+ 0.001 Ω
200.0000 Ω	100 微欧	10 毫安	0.077%+ 0.03 Ω	0.053%+ 0.01 Ω
2.000000 千欧	1 毫欧	1 毫安	0.066% + 0.3 Ω	0.045% + 0.1 Ω
20.00000 千欧	10 毫欧	100 微安	0.063% + 3 Ω	0.043% + 1 Ω
200.0000 千欧	100 毫欧	10 微安	0.065% + 30 Ω	0.046% + 10 Ω
2.000000 兆欧	1 Ω	1 微安	0.110%+ 300 Ω	0.049% + 100 Ω
20.00000 兆欧	10 Ω	1 微安	0.110% + 1 kΩ	0.052% + 500 Ω
200.0000 毫欧	100Ω	100 nA	0.655% + 10 kΩ	0.349% + 5k Ω
>200.0000 mΩ 5	—	用户自定义	源 Iacc+测量。Vacc	测量。Iacc+测量Vacc

温度系数，（0°–18°C 和 28°–50°C）

±（0.15×精度规格）/°C。

笔记

1. 输出 ON时，保证所有规格。
2. 正确置零后，精度适用于 2线和 4 线模式。
3. 5位数字的分辨率
4. 源回读已启用。偏移补偿 ON。

源电流，测量电阻或源电压，仅测量电阻。为了获得最佳测量效果，请使用后面板三轴连接器。

系统测量速度 1

60 Hz（50 Hz）的典型读取速率（读数/秒）：

脚本（TSP）编程

	测量				源测量扫描
NPLC /触发源	致记忆	前往 GPIB	到 USB	到局域网	致记忆	前往 GPIB	到 USB	到局域网
0.01 /内部	3130(2800)	2830 (2570)	2825 (2600)	2790 (2530)	1710(1620)	1620 (1540)	1630 (1540)	1620 (1540)
0.01 /外部	2170(2050)	2150 (2030)	2170(2040)	2160 (1990)	1670 (1590)	1580 (1500)	1590 (1510)	1580 (1510)
0.1 /内部	540 (460)	530 (450)	530 (450)	530 (450)	470(410)	460 (400)	470(400)	470(400)
0.1 /外部	500 (430)	490 (420)	500 (430)	500 (420)	470(400)	460 (390)	460 (400)	460 (400)
1.00 /内部	59 (49)	58 (49)	59 (49)	59 (49)	58 (48)	58 (48)	58 (48)	58 (48)
1.00 /外部	58 (48)	57 (48)	58 (48)	58 (48)	57 (48)	57 (47)	57 (48)	57 (48)

SCPI 编程 2

	测量				源测量扫描
NPLC /触发源	致记忆	前往 GPIB	到 USB	到局域网	致记忆	前往 GPIB	到 USB	到局域网
0.01 /内部	3130(2800)	3060 (2760)	3000 (2790)	3010 (2710)	1710 (1630)	1610 (1600)	1440 (1380)	1690 (1590)
0.01 /外部	2350 (2200)	2320 (2170)	2340 (2190)	2320 (2130)	1680 (1590)	1560 (1570)	1410 (1360)	1660 (1560)
0.1 /内部	540 (460)	540 (450)	540 (460)	540 (450)	470(410)	470(410)	450 (390)	470(410)
0.1 /外部	510 (440)	510(430)	510 (440)	510(430)	470(400)	470(400)	450 (390)	470(400)
1.00 /内部	59 (49)	59 (49)	59 (49)	59 (49)	58 (48)	58 (48)	57 (48)	58 (48)
1.00 /外部	58 (49)	58 (49)	58 (49)	58 (49)	58 (48)	58 (48)	57 (47)	58 (48)

笔记

1. 适用于电压或电流测量的读数速率，自动归零关闭，自动量程关闭，滤波器关闭，二进制读取格式和源读数回退。
2. SCPI编程模式。速度不适用于 SCPI 2400 模式。

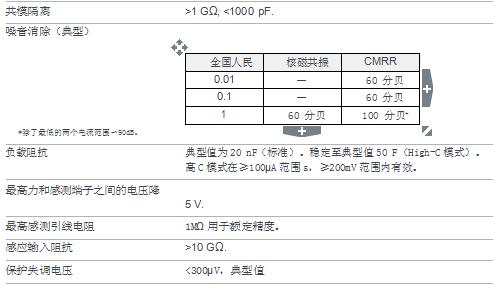

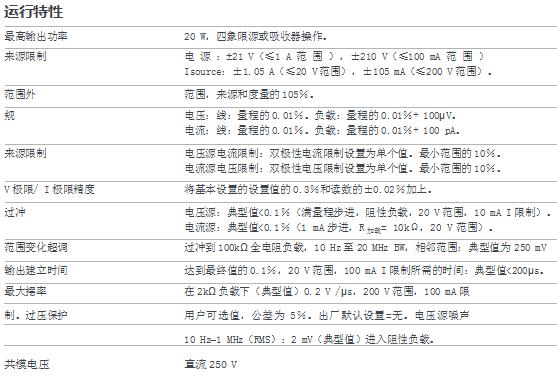

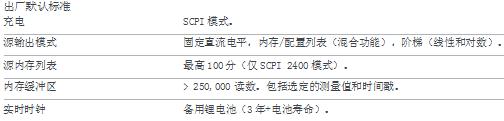

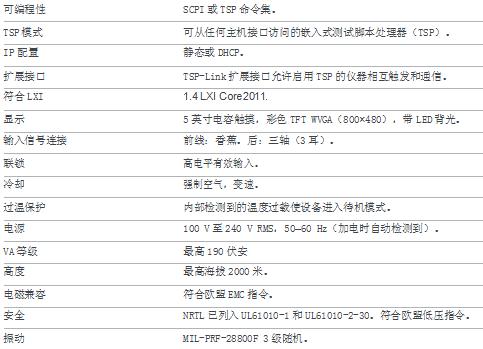

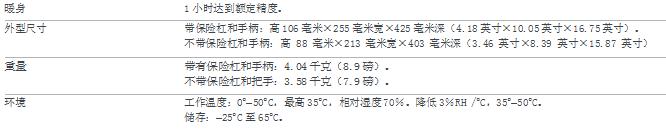

一般特性（除非指定，否则为默认模式）

远程接口

GPIB 符合 IEEE-488.1。支持 IEEE-488.2 通用命令和状态模型拓扑。

USB 设备

（后面板，B 型） 2.0 全速 USBTMC。

USB 主机

（前面板，类型 A） USB 2.0，支持闪存驱动器，FAT32。乙太网路 RJ-45 (10/100BT).

数字 I / O 接口：

线数 6 为数字 I / O 或触发定义的输入/输出用户。

连接器 9 针母 D.

输入信号电平 0.7 V（最大逻辑低电平），3.7 V（最小逻辑高电平）。

输入电压限制 –0.25 V（最小*对值），+ 5.25 V（最大*对值）。

最大源电流 +2.0 mA @> 2.7 V（每个引脚）。

最大灌电流 –50 mA @ 0.7 V（每个引脚，固态保险丝保护）。

5V 电源引脚 在> 4 V 时限制为 500 mA（固态保险丝保护）。

处理程序 用户定义的测试开始，测试结束，4 个类别位。

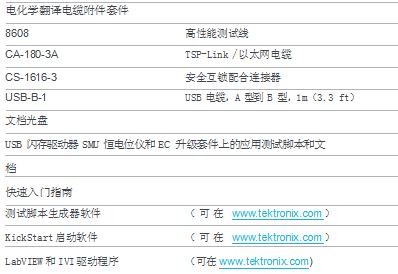

提供的配件

可用配件

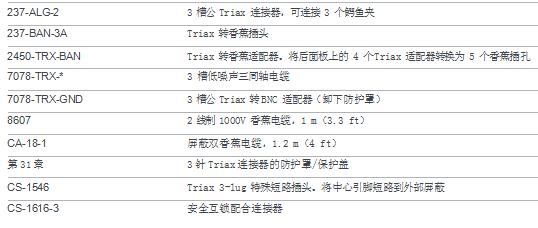

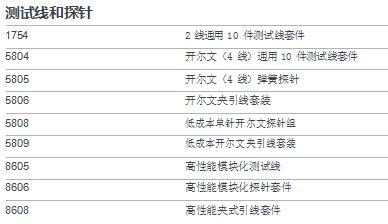

电缆，连接器，适配器

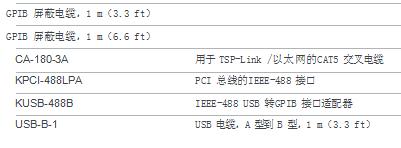

通讯接口和电缆

触发与控制

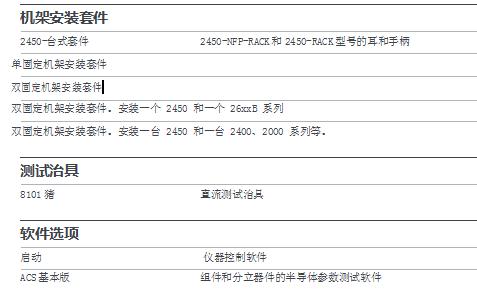

机架安装套件
