德国MIKROMETRY

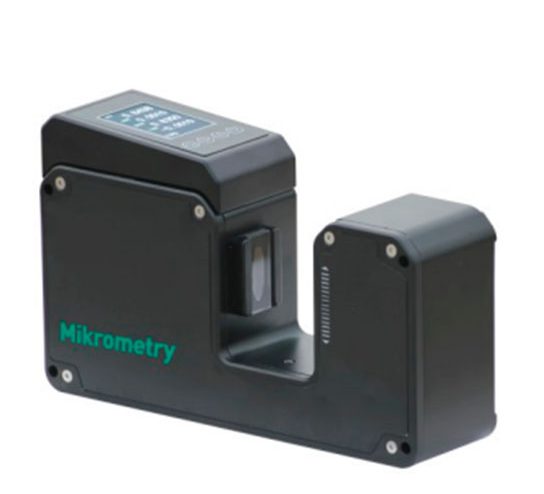

德国MIKROMETRY 激光测径仪MDL-010 产品介绍：
产品型号：MDL-010
产品品牌：德国MIKROMETRY
产品类别：激光测径仪
产品备注：高精度激光测径仪
德国MIKROMETRY 激光测径仪MDL-010 产品特点：
合并显示器和主机，采用整体设计，整体体积小巧，显示面板的方式可为选择。
采用激光扫描技术，高精度测量，最高为0.01μm分辨率。
采用SMD电路、体积小、重量轻、抗干扰强。
仪器具备RS485通讯接口，含自由口通信和MODBUSRUT格式通讯，可与PLC或电脑通讯。
不受外界杂光和烟雾影响测量稳定性。
仪器配置报警输出接口，可外接报警器。
激光测径仪测量原理
见下图，由半导体激光器“a”发出激光束，通过电机“c”带动八棱镜“b”高速旋转，将激光器光束扫描通过棱镜“d”转换为平行光通过测试区（GATE），当测试区有被测物“e”时，其会遮挡住部份平行光，并通过聚焦棱镜“f”在光电接收管上转换成低电平；而没有被测物遮挡的平行光则转换为高电平，通过计算低电平的扫描时间，则可计算出被测物在激光束扫描方向的外径值，宽度值或厚度值。
数据采集软件
产品应用图例
刀具刀柄，轴外径测量方案

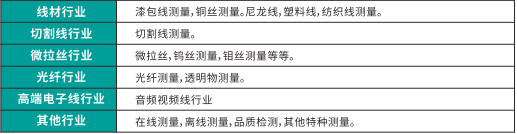

产品应用

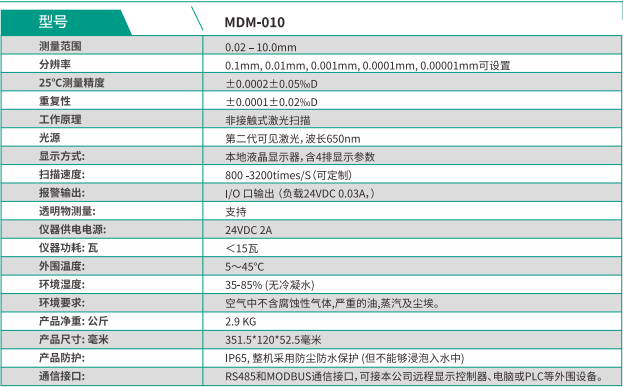

技术参数
