Tektronix 泰克2230G-30-3, 2230G-30-6, 2230G-60-3 高功率3 通道可编程电源产品介绍：

产品型号：2230G-30-3/ 2230G-30-6/2230G-60-3
产品品牌：Tektronix 泰克
产品类别：电源
产品备注：高功率、3 通道可编程电源

Tektronix 泰克2230G-30-3, 2230G-30-6, 2230G-60-3 高功率3 通道可编程电源产品特点：

一种 195W 型号、两种 375W 型号可供选择
195W 型号有两条 30V,3A 通道和一条 5V,3A 通道
375W 型号有两条 30V,6A 通道或两条 60V,3A 通道和一条 5V,3A 通道
所有通道都独立控制并隔开，为各种测试设置供电
所有通道都有远程传感功能，可以为负载准确提供编程电压
设置和监测输出电压，0.03% 基本准确度和 1mV 分辨率
监测负载电流，0.1% 基本准确度和 1mA 分辨率
低噪声线性稳压，<1mVrms 纹波和噪声
多条通道串联，输出最高60V电压；两条或三条通道并联，输出最高 15A 电流 (2230G-30-6)
同时显示三条通道的电压和电流输出，立即观测每种输出状态
USB、GPIB 和 RS-232 接口和后面板连接，方便地进行自动测试

2230G 系列电源在 2U 高、半机架宽的紧凑型外壳中提供高达 375 W 的功率。2230G-30-6 从两个通道提供高达 6 A 的电流；2230G-60-3 从两个通道提供高达 60 V 的电压。可调、独立的隔离通道可以使用一个电源测试两个单电压设备或一个多电压设备。串连 30 V 通道将电压升至 60 V 或并联两个或三个通道以便使用 2230G-30-6 输出高达 15 A 的电流。

Tektronix 泰克2230G-30-3, 2230G-30-6, 2230G-60-3 高功率3 通道可编程电源产品应用：

Series2230G 电源特别适合测试：
高功率模拟 ICs
汽车电路
电信设施电路
LED 驱动器电路

Series 2230G 3通道可编程电源采用节省空间的 2U 高、半机架宽机箱，为汽车电路、LED 驱动器、电源、功率 IC 和其他高功率电路提供了最高 375W 的功率。2230G-30-3 有两条 30V,3A 通道和一条 5V,3A 通道，提供了 195W 功率。2230G-30-6 和 2230-60-3 电源输出高达 375W 的功率。2230G-30-6 提供了两条 30V,6A 通道，2230G60-3 则提供了两条 60V,3A 通道。这两种 375W 电源都有一条 5V,3A 通道，作为第三条通道。这些电源都是线性电源，因此都是低噪声电源，对被测器件(DUT)的影响最小。每条通道都有矩形输出特点，可以在最大电压时获得全部电流，因此 2230G-30-6可以为 6A 负载提供 30V 电压， 2230G-60-3 可以为 3A 负载提供 60V 电压。

Tektronix 泰克2230G-30-3, 2230G-30-6, 2230G-60-3 高功率3 通道可编程电源产品优势：

隔离和独立输出通道实现最高灵活度

2230G 电源可以为以下电路供电：电路相互通过光隔离或变压器隔离且有不同的参考点。隔离通道无需使用另一个电源为隔离电路之一供电。此外，各通道可以随时单独控制、开关；对各通道的控制会将电路中的噪音降到最低限度。

Series2230G 高功率电源的每条输出通道都与其他通道独立，电气上与其他通道隔开。因此，这些电源可以为光隔离或变压器相互隔开、拥有不同基准点的电路供电。隔离通道不需要第二台电源，就可以为其中一条隔离电路供电。

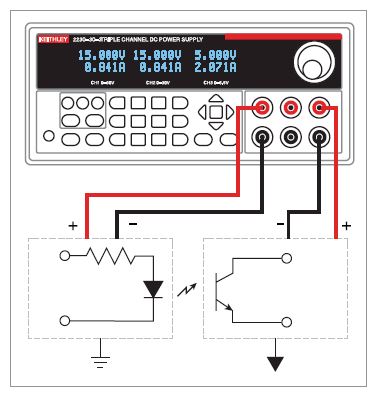

使用隔离输出通道为两条隔离电路供电。

此外，可以独立控制每条通道，因此可以随时打开和关闭这些通道。这些电源可以为拥有多种电压的电路顺序供电，比如一条数字电路有一块1.2V微处理器和 FPGA、一个 1.8V 内存和多条 3.3 V数字I/O线路，可以先安全地提供较低电压，然后再提供较高电压。

远程感测实现最高输出精度

各 2230G 通道提供 0.03% 的基本电压精度以及 1 mV 分辨率设置和测量功能，确保已编程输出准确应用于输出端子。此外，针对各通道使用远程感应导线可以补偿和克服测试导线的电阻导致的压降，确保在负载上施加已编程电压。

使用跟踪功能，为DUT的双极电路供电，在指定工作电压范围内测试 DUT。

能够控制每一条通道，最大限度地降低了电路中的噪声。在测试只要求一条或两条通道时，可以关闭没有使用的通道，最大限度地降低总输出噪声。因此， Series2230G 电源可以以最低的输出噪声，为 DC 电源线上对噪声敏感的电路供电。

2230G-30-3 和 2230G-30-6 的两个 30V输出串联起来，可以输出最高60 V 的电压，支持 3A 或 6A 负载电流容量。在需要更高的负载电流时，可以把每个电源中的两条通道或全部三条通道并联起来。2230G-30-6 可以从两条 30V 通道中提供 12A 电流。如果测试电路最大只要求 5V 电压，那么可以把全部三条通道并联起来，提供最高 15A 的电流。Series2230G 电源拥有显示和控制功能，简化了通道串联和并联。显示屏会指明选择的是串联模式还是并联模式，显示总串联电压或并联电流输出。电源还管理着通道，确保每个通道输出的值相等。

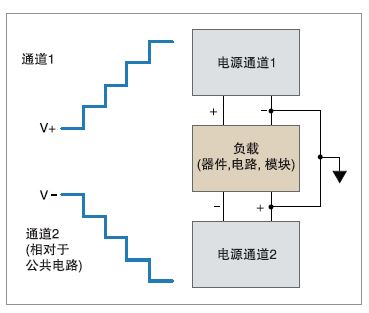

如果想为双极模拟电路供电，可以把 Series2230G 电源的通道 1 和通道 2、 30V和60V通道连接起来，为正电路和负电路供电。电源拥有跟踪模式，可以使用一个控制操作，同时改变两台电源的输出。在电压变化时，跟踪的两条通道的幅度可以一起变化，也可以按用户规定的比率变化。因此，可以简便地在指定电压工作范围内测试双极电路、模块或器件。

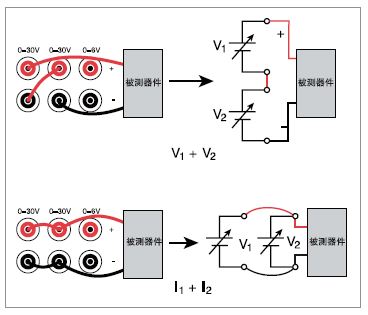

串联30V通道，把电压输出扩展到60 V。并联通道，扩大电流输出容量。例如，把 2230G-30-6的全部三条通道并联起来，输出最高 15 A 的电流。

为负载提供准确的电压

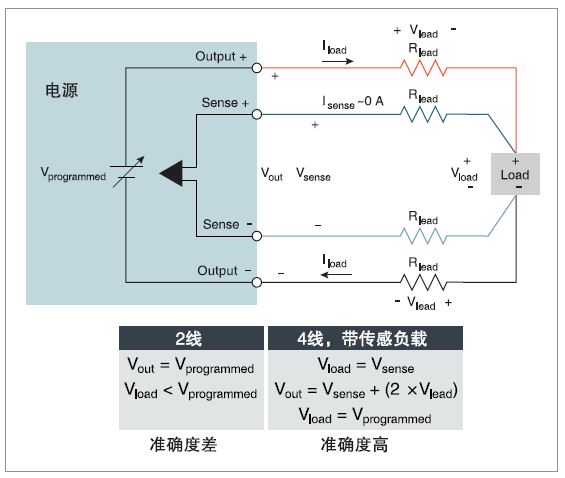

每条通道的基本电压设置和测量准确度是 0.03%，设置和测量分辨率是 1mV。因此，用户可以树立信心，能够为输出端子准确应用编程的输出。此外，对每条通道使用远程传感引线，可以保证对负载应用编程电压。远程传感引线会补偿和克服由于测试线电阻导致的电压下跌。

特色便利功能，简化手动操作

Series2230G 高功率电源拥有多种重要功能，让手动测试变得更加简便

在输出关闭时，显示屏会显示以前的编程电压和电流设置，确保在输出打开时不会对DUT 应用不正确的输出。
显示全部三条通道的画面，因此一直能够看到每条通道的输出，用户可以立即获得DUT状态反馈。
可以使用旋转旋钮或数字键盘控制输出电压，测试 DUT 对大小变化的反应。
在36个内存位置之一中保存重复执行的测试的设置参数，节省复现每项测试的时间。前面板上的 Save 和 Recall 按钮可以简便地完成设置保存和调用操作。

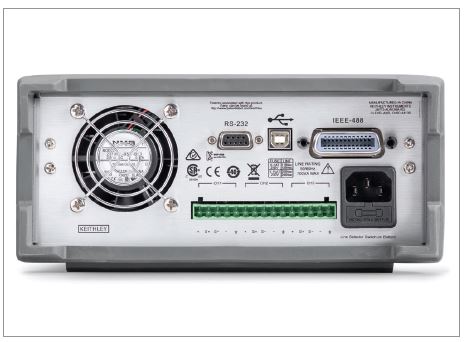

USB、GPIB 和 RS-232 接口用于从 PC 上完全控制 2230G 电源。LabView 和 IVI 驱动程序方便仪器控制、数据记录和分析。2230G 系列电源可以通过装有这些驱动程序或 MatLab 等软件包的半自动或全自动测试系统进行控制。

Series 2230G电源的每条通道都有远程传感输入，确保对负载准确应用编程电压。

在手动操作和自动操作中保护 DUT

Series2230G 电源为保护 DUT 专门设计了一系列功能。每条通道都有一个最大电压设置，防止输出电压意外调高到编程极限之上。独立输出可以为每条输出通道编程一个不同的极限。此外，用户可以定义一个密码，锁住前面板，防止在测试过程中改变参数。在无人值守测试中，每条通道上的可编程定时器可以在测试完成后关闭，确保没有全面温控功能的 DUT 不会由于连续供电而过热。

节约空间，最大限度地缩短自动测试系统中的测试线长度

尽管 Series2230G 电源能够输出 195W 和 375W，且是线性低噪声电源，但它们仅2U高、半机架宽。紧凑的外形节省了宝贵的机架空间，有助于最大限度地减少测试系统尺寸。此外，Series2230G 电源同时带有前面和后面输出连接，因此电源的测试线达到了最短。如果使用后面板输出连接，那么可以防止测试线意外接触，改善了测试系统的可靠性。

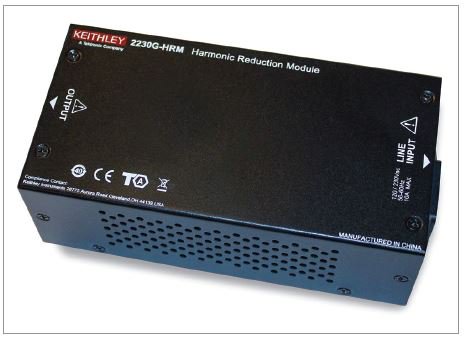

2230G-HRM谐波缩减模块插入电源和与电源插座之间，减少了 AC电源线电流谐波。为满足欧盟EN 61000-3-2标准，要求使用 2230G-HRM，适用于 2230G-30-6 和 2230G-60-3

测试自动化选项

Series2230G 电源为 PC 控制提供了三个标准接口：USB、 GPIB和RS-232。任何一个接口都可以全面控制电源。 LabView和IVI驱动程序可以从www.tek.com下载，简化了仪器控制、数据记录和分析。通过这些驱动程序，可以使用大多数商用软件控制电源，比如 MatLab。通过使用软件包和驱动程序，可以在半自动或全自动测试系统中控制电源。
