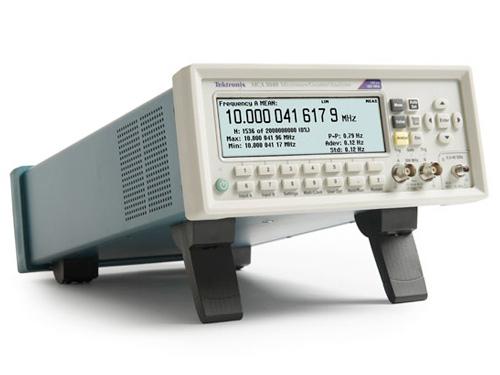

Tektronix 泰克MCA3000 微波分析仪产品介绍：

产品型号：MCA3000
产品品牌：Tektronix 泰克
产品类别：分析仪
产品备注：微波分析仪



Tektronix 泰克MCA3000 微波分析仪产品特点：

* 12 位/s 频率分辨率
* 100 ps 时间分辨率
* 多参数显示器
* 趋势图模式
* 直方图模式
* 统计模式
* 集成功率计
* 可选的 TimeView™ 软件
* USB 和 GPIB 端口
* 个人计算机互联性



主要特点和优点主要性能指标

• 27 GHz 和40 GHz 型号
• 一条微波分析仪通道
• 两条额外的300 MHz 通道
• -35 dBm – +10 dBm 功率范围
• 100 ps 单次时间分辨率
• 12 位/ 秒频率分辨率
• 25 ms (自动)或零 (手动) 采集时间
• 3 mV 或更好的电压分辨率
• 选配 1.5×10–8

测量吞吐量

• 到内存250 k 样点/ 秒数据传送速率 (可以存储多达3.75 M 样点)
• 通过USB/GPIB 总线(块模式) 高达15 k 样点/ 秒数据传送速 率
• 每秒单独触发多达650 项测量

提供的功能和特点

• 自动测量: 频率, 周期, 比率, 时间间隔, 时间间隔误差, 脉宽, 上升时间/ 下降时间, 相角, 占空比, 最大电压, 最小电压, 峰 峰值电压
• 集成功率表
• 多参数显示
• 趋势图模式
• 测量统计模式
• 直方图模式
• 艾伦偏差
• 零死区时间频率/ 周期测量

连接

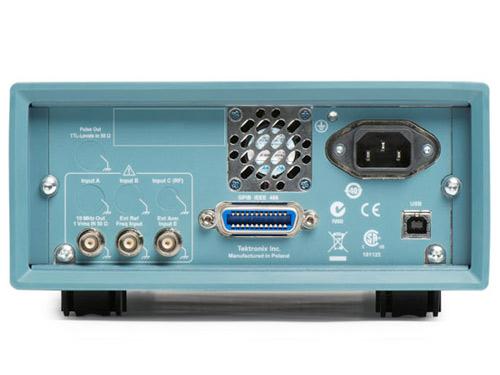

• 后面板提供了USB 设备端口和GPIB 端口，快速连接PC
• GPIB接口支持全面兼容SCPI的编程能力，并提供了仿真模 式，可以即插即用更换现有的ATE 系统
• 外部告警输入
• 10 MHz 参考振荡器输出
• 标配National Instrument 的LabVIEW SignalExpressTMTE 限定版软件，连通工作台
• 选配TimeViewTM 调制域分析软件

三年保修多功能精密测量工具

MCA3000 系列微波计数器的分辨率、速度和采集时间都要优 于当前市场上每一款微波计数器。MCA系列标配集成功率表， 在一台多功能仪器中提供了许多不同的功能。

MCA 系列拥有业内领先的频率和时间分辨率，标配深内存及 到内存每秒250 k 样点的快速数据传送速率。此外，多参数显 示功能可以与主要测量数据一起显示辅助测量数据，一目了然 地提供您需要的结果。由于业内最完善的分析模式，包括测量 统计、直方图和趋势图，您可以获得所需工具，迅速准确地分 析信号。

除了作为杰出的微波计数器外，MCA3000 系列还可以提供了 另外两个300 MHz 输入，可以作为通用定时器/ 计数器使用。

为高要求设计提供业内领先的性能

25 ms (自动)或零 (手动)超短采集时间及快速高分辨率频率或 功率测量对验证当前复杂设计至关重要。对校准和计量应用， MCA 通过稳定的内部OCXO 时基、低系统时间间隔A-B 误差 及高分辨率，提供了非常高的精度。

快速吞吐量，缩短测试时间

MCA 系列微波计数器提供了业内最优秀的吞吐量，与市场上 其它定时器/ 计数器相比，可以使测试时间缩短达90%。内存 中每秒可以存储多达250,000 个测量结果，还可以通过GPIB 或USB 接口，以块模式每秒传送多达15,000 个测量结果。

功率测量

通 过集成功率表，MCA 系列使用一条连接，在任何支持的频 率上进行频率和功率测量。用户第一次能够以与频率相同的方 式，以数字形式和图形方式查看、收集和分析信号功率变化。由 于0.01 dBm @100ms测量时间分辨率和-35 dBm – +10 dBm 的宽功率范围，您可以灵活地实现广泛的功率测量应用。

业内唯一图形显示系统，分析被测设备

通 过MCA 系列独特的显示功能，您可以从一条测试连接测量 同一个信号的多个参数。为了揭示信号质量问题，如漂移、间 歇性瞬态信号和稳定性，您可以使用MCA系列图形显示模式， 作为实时趋势图或直方图查看数据，也可以使用测量统计，追 踪信号参数怎样随时间变化。在单键分析模式下，您可以在定 时器/ 计数器的显示画面中快速了解设备的行为。

多参数显示

多参数显示

通过多参数显示，您可以读取与主要频率、时间、周期或相位 测量一起显示的重要的辅助测量值(如 Vmax, Vmin, Vp-p, 等等)。 您可以一目了然地查看所需信息，迅速评估设备的性能。

通过多达3 条输入通道，您可以测量不同信号之间的关系。例 如，您可以测量设备输入信号与输出信号之间的相位关系。同 时，您可以使用多参数显示功能，一目了然地读取其它关键参 数，如信号的测试频率和电压比(dB)。

测量趋势图

趋势图分析

根据测量情况，您的信号参数在不同时点之间可能会发生变 化。通过趋势图分析模式，您可以以图形方式绘制被测值随时 间变化的趋势图。

测量统计

测量统计

通过集成统计处理功能，您可以计算测量的平均植、标准偏差 和艾伦偏差，追踪测得的最小值和最大值，这一切只需按一个 按钮就可以完成。

测量直方图

直方图

如果想以图形方式查看一套测量的平均值和标准偏差，您可以 使用直方图功能，查看测量结果的分布情况。

选配调制域分析

泰克 TimeViewTM 软件

通过选配泰克TimeViewTM 软 件(TVA3000)，MCA 系列产品变 成了高性能调制域分析仪。由于测量速度高(每秒高达250k 测 量)、存储深度大(高达3.75M 点)，它可以实时捕获快速频率变 化，然后使用TimeView 进行分析。这种完善的软件工具允许 远程控制仪器，使用选定图表分析和显示测量结果。例如，它 可以作为原始数据、统计直方图、波形图(就象使用示波器一 样)、或FFT频谱图显示结果。TimeView还允许分析调制参数， 如调制深度或调频指数。

专业设计，让您的工作更轻松

MCA系列微波计数器采用专门设计，使用简便，提供了您预期 泰克提供的熟悉操作。

直观操作

面向菜单的设置减少了出错风险。通过专用的及菜单驱动的前 面板按钮，您可以快速进入常用功能和参数，缩短设置时间。 例如，您只需按analyze 键，就能在统计模式、趋势图模式和 直方图模式之间切换。

自动设置功能

与泰克示波器类似，前面板上的Autoset 按钮将自动设置最优 触发电平和粘滞值，适应使用的实际信号。

轻松连接PC

您可以使用后面板上的GPIB或USB设备端口，连接PC。GPIB 接口以SCPI/GPIB 模式操作，即插即用代替现有的ATE 系统， 或简便地集成到大型测试系统中。在需要时，还可以对现有的 计数器/ 定时器使用仿真模式。

连通工作台，实现智能调试

通过专用泰克版National Instruments LabVIEW SignalExpressTM 软 件，您可以从MCA 系列微波计数器中简便地捕获、保存和 分析测量结果。每台MCA3027 和MCA3040 都标配免费的限 定版SignalExpress 软件，提供了基本仪器控制、数据记录和 分析功能。选配的专业版软件提供了200种内置功能，提供了 更多的信号处理、高级分析、扫描、极限测试和用户自定义步 长功能。

SignalExpress 支持多种泰克工作台仪器*1，使您能够连接整个 测试平台。然后，您可以从一个直观的软件界面中访问每台仪 器提供的多功能工具。您可以自动进行要求多台仪器的复杂测 量，在更长的时间周期内登录数据，对多台仪器的数据实现时 间相关，简便地捕获和分析结果，所有这一切都从PC上完成。 只有泰克提供了由智能仪器组成的连通测试平台，简化和加快 复杂设计的调试工作。

您可以信赖的性能

除业内领先的服务和支持外，每台MCA 系列微波/ 计数器/ 分 析仪都标配三年保修。

*1 如需NI LabVIEW Signal Express 支持的完整的泰克仪器清单

特点测量功能

所有测量数据都使用大的主要参数值及小的辅助参数值(分辨率 较低)显示。部分测量数据只作为辅助参数提供。

频率 A, B, C

Tektronix 泰克MCA3000 微波分析仪产品优势：

* 业内领先的频率分辨率展示频率的细小变化。
* 业内领先的单次时间分辨率准确捕获信号细节。
* 读取主频率、时间或相位测量所显示的辅助测量值，快速评估设备性能。
* 绘制测量趋势图，以图形方式识别漂移程度和间歇事件。
* 通过结果直方图发现稳定性或噪声问题。
* 查看多个统计值，如平均值、最小值、最大值、标准和艾伦偏差，从而了解信号变化的情况。
* 通过一个连接测量频率和功率，以 0.01 dBm 分辨率 @ 100 ms 采集时间来分析信号功率变化。
* 将定时器/计数器变成一个调制域分析仪，观察频率随时间的变化，从而真正检定设备性能。
* 通过后面板 USB 和 GPIB 端口轻松连接个人电脑进行详细分析，或者连接 ATE 系统；用于老式定时器/计数器的仿真模式进一步简化了与现有 ATE 系统的集成。
* 通过附带的 NI LabVIEW SignalExpress 软件副本连接定时器/计数器、记录数据、简单传输和存档结果。

Tektronix 泰克MCA3000 微波分析仪产品应用：

特点说明

范围
输入 A, B	DC – 300 MHz
输入 C	300 MHz – 27 GHz 或 40 GHz
分辨率	12 位，1s 测量时间
采集控制	自动或手动
采集时间	Auto 下25 ms (典型值)
辅助参数
输入 A, B	Vmax, Vmin, Vp-p
输入 C	功率C，dBm 或W

范围	–50 V – +50 V, –5 V – +5 V 范围受到无损坏最大输入电压指标限制 (参见输入A, B)
频率 范围	DC, 1 Hz – 300 MHz
模式	Vmax, Vmin, Vp-p
分辨率	3 mV
不确定性 (5V 范围, 典型值):
DC, 1 Hz – 1 kHz	1% + 15 mV
1 kHz – 20 MHz	3% + 15 mV
20 – 100 MHz	10% + 15 mV
100 – 300 MHz	30% + 15 mV
辅助参数	Vmin, Vmax, Vp-p

时间标记A, B, C

特点说明

原始时间标记数据及输入A, B 或C 脉冲数, 可以通过GPIB 或 仅USB 访问。
最大采样速度	参阅GPIB 技术数据
最大频率	160 MHz
时间标记分辨率	100 ps

功率 C

特点说明

范围
Power	–35 dBm – +10 dBm
频率	300 MHz – 27 GHz 或 40 GHz
显示单位	dBm (默认值) 或 W
分辨率	0.01 dBm @100ms 测量时间
精度 (典型值)	<1 dBm – 27 GHz <2 dBm – 40 GHz
采集	自动或手动(± 40 MHz 范围内)
采集 Time	Auto 下20 – 30 ms (典型值)
辅助参数	频率 C

输入和输出技术数据

输入A 和B

特点说明

频率 范围	DC 耦合: DC – 300 MHz AC 耦合: 10 Hz – 300 MHz
阻抗	1 MΩ / 20 pF 或 50 Ω (VSWR ≤ 2:1)
触发斜率	正或负
最大通道定时差	500 ps
灵敏度	15 mVRMS (DC-200 MHz) 25 mVRMS (200-300 MHz)
衰减	X1, X10
动态范围 (X1)	30 mVp-p – 10 Vp-p ±5 V 窗口内
触发电平	显示读数
分辨率	3 mV
不确定性 (X1)	±(15 mV + 1% 的触发电平)
自动设置触发电平	触发电平自动设置成输入信号的50%点 (上升时间/ 下降时间为10% 和90%)
自动设置粘滞值
时间	最小粘滞值窗口(粘滞值补偿)
频率	输入信号幅度的三分之一
模拟LP 滤波器	标称100 kHz, RC 型
数字LP 滤波器	1 Hz – 50 MHz 截止频率
最大无损坏电压
1 MΩ	440 Hz 以下时350 V (DC + AC pk), 1 MHz 时降为 12 VRMS (X1)
50 Ω	12 VRMS
连接器	BNC

输入 C – 27 GHz 或 40 GHz (MCA3027, MCA3040)

特点说明

频率 范围	0.3 – 27 GHz 或 40 GHz
工作输入电压范围
0.3 – 18 GHz	–33 – +13 dBm
18 – 20 GHz	–29 – +13 dBm
20 – 27 GHz	–27 – +13 dBm
27 – 40 GHz	–23 – +13 dBm
阻抗	50 Ω 标称值, AC 耦合
VSWR
0.3 – 27 GHz	< 2.0:1 (typ.)
27 – 40 GHz	< 2.5:1 (typ.)
FM 容限:
手动采集	50 MHzp-p; 频率 C >3.5 GHz 30 MHzp-p; 频率 C <3.5 GHz
自动采集	20 MHzp-p; 对任何频率C 和调制频率>0.1 MHz
AM 容限	任何调制指数(最小信号必须位于灵敏度 范围内)
自动区分幅度	30 MHz 内两个信号之间相隔10 dB 其它频率相隔20 dB
最大无损坏电压	+27 dBm (27 和 40 GHz 型号)
过载指示	在输入C 功率>+10 dBm 时亮
连接器	27 GHz: SMA 40 GHz: 2.92 mm 火花塞孔式

后面板输入和输出

特点说明

参考输入	1, 5, 或 10 MHz; 0.1 – 5 VRMS 正弦;阻抗 ≥1 kΩ
参考输出	10 MHz; >1 VRMS正弦, 阻抗 50 Ω
触发输入	触发所有测量功能
阻抗	大约1 kΩ
频率 范围	DC – 80 MHz

辅助功能

触发释抑

特点说明

触发释抑	20 ns – 2 s, 10 ns 分辨率

外部开始和停止触发

特点说明

模式	开始, 停止, 开始触发和停止触发
输入通道	A, B 或E- 后面板
触发信号最大重复速率
通道 A, B	160 MHz
通道 E	80 MHz
开始时延范围	20 ns – 2 s, 10 ns 分辨率

统计

特点说明

功能	最大值, 最小值, 平均值, ΔMax-Min, 标准偏差和艾伦偏差
显示	数字, 直方图或趋势图
采样点数	2 – 2 × 109 个样点
极限判定符	在值高于极限/低于极限/在极限范围内/ 超出极限时关闭或捕获
测量步调	步调时间范围: 4 μs – 500 秒

数学运算

特点说明

功能	(K*X+L)/M, (K/X+L)/M, 或 X/M-1. X 是 当前读数, K、L和M是常数; 通过键盘设 置或作为冻结参考值(X0)

其它功能

特点说明

测量时间	频率、突发和周期平均: 20 ns – 1000 s 对其它测量功能为单个周期
时基参考	内部, 外部或自动
显示保持	冻结结果, 直到通过重启启动新测量
极限告警	前面板上图形指示和/ 或通过GPIB 实 现SRQ
极限值	下限, 上限
设置	如果值高于极限/ 低于极限/ 在极限范围 内/ 超出极限，那么关闭或告警
开机告警	停止或继续
显示	数字 + 图形
存储的仪器设置数量	20, 可以保存及从内部非易失性存储器中 调用仪器设置。其中10 个设置可以受到 用户保护。
显示器	背灯LCD 图形屏幕，用于菜单控制、 数字读数和状态信息
位数	数字模式下14 位
分辨率	320 × 97 pixels

GPIB 接口

特点说明

兼容能力I	IEEE 488.2-1987, SCPI 199953131A 兼容模式
接口功能	SH1, AH1, T6, L4, SR1, RL1, DC1, DT1, E2
最大测量速率
GPIB	5k 读数/ 秒 (块模式) 500 读数/ 秒 (单独触发 GET)
– 到内存	250k 读数/ 秒/s
内存容量	高达750K 读数

USB 接口

特点说明

USB 版本

2.0 全速 (11 Mbits/s)

校准特点说明

模式	密封箱, 菜单控制
校准频率	0.1, 1, 5, 10, 1.544, 和 2.048 MHz

整体技术数据

环境数据

特点说明

等级	MIL-PRF-28800F, Class 3
工作温度	0 °C – +50 °C
贮存温度	–40 °C – +71 °C
湿度	5-95% (10-30 °C) 5-75% (30-40 °C) 5-45% (40-50 °C)
高度	工作高度: 2,000 m 非工作高度: 12,000 m
振动	随机振动和正弦曲线振动，满足MILPRF- 28800F, Class 3
冲击	半正弦30G，满足MIL-PRF-28800F 工作台处理
运输跌落测试	重载运输箱和软运送箱，根据 MIL-PRF-28800F 测试
安全	EN 61010-1, 污染程度二级, meas cat I, CSA C22.2 No 1010-1, CE
EMC	EN 61326 (1997); A1 (1998), 根据 EN50082-2, Group 1, Class B, CE 提 高测试等级

电源要求

特点说明

基本版本	90 – 265 VRMS, 45 – 440 Hz, <40 W

时基选项

特点标准中等稳定性高稳定性 (HS)超高稳定性 (US)

时基类型:	OCXO	OCXO	OCXO
不确定性，由于
老化
每24 小时	<5×10–9*1	<5×10–10*1	<3×10–10*1
每月	<6×10–8	<1×10–8	<3×10–9
每年	<2×10–7	<5×10–8	<1.5×10–8
温度变化(典型值)
0-50 °C	<5×10–8	<5×10–9	<2.5×10–9
20-26 °C	<2×10–8	<1×10–9	<4×10–10
短期稳定性： t = 1 s	<1×10–10	<1×10–11	<5×10–12
根艾伦变化： t = 10 s	<1×10–10	<1×10–11	<5×10–12
开机稳定性	<1×10–7	<1×10–8	<5×10–9
开机24 小时后， 经过下面预热时间 后与最终值的偏差	30 min	10 min	10 min
总不确定性, 适用工作温度20℃- 26℃, 2σ(95%)置信区间
校准后一年	<2.4×10–7	<0.6×10–7	<1.8×10–8
校准后两年	<4.6×10–7	<1.2×10–7	<3.5×10–8

*1 校准后两年

物理特性

尺寸毫米英寸

高	90	3.6
宽	210	8.25
厚	395	15.6
重量	公斤	磅
净重	2.7	5.8
毛重	3.5	7.5
