Tektronix 泰克AWG70000A 系列任意波形发生器产品介绍：
产品型号：AWG70000A
产品品牌：Tektronix 泰克
产品类别：发生器
产品备注：任意波形发生器
Tektronix 泰克AWG70000A 系列任意波形发生器产品概述：
业内领先的 AWG70000A 系列任意波形发生器 (AWG) 在采样率、信号保真度和波形内存方面代表着业界最前沿的性能标杆。 为了设计世界上最复杂的数据通信系统，生成理想信号、失真信号和“真实生活”信号的能力至关重要。 AWG70000A 系列任意波形发生器提供了这一功能，为您提供业内最优秀的信号激励解决方案，迎接日益提高的测量挑战。 由于高达50 GS/s 采样率和 10 位垂直分辨率，它可以方便地生成非常复杂的信号，并全面控制信号特性。
Tektronix 泰克AWG70000A 系列任意波形发生器产品特点：
Tektronix 泰克AWG70000A 系列任意波形发生器产品功能：
Tektronix 泰克AWG70000A 系列任意波形发生器产品应用：
如果能够定义或捕获一个波形，那么 AWG70000A 就能生成信号。可以通过多种方式创建信号。为在泰克 AWG 系列上运行而专门优化的波形创建插件提供了特定的波形创建功能；而第三方解决方案，如 MATLAB、Excel 等等，则能够灵活地创建您想要的任何波形。在任何这些软件包中创建的波形都可以在 AWG70000A 中导入和播放，从模拟世界无缝转向真实世界。
此外，在泰克示波器或实时频谱分析仪上捕获的任何信号都可以加载到 AWG70000A 中，并进行播放。通过使用内置的波形生成插件，还可以修改或改变捕获的信号，满足可能存在的任何特定要求。
RF 信号正变得越来越复杂，准确地创建测试和分析 RF系统所需的信号变得越来越难。为应对这种挑战，RF 通用插件提供高级功能以数字方式合成调制的基带、IF 和 RF/微波信号，支持多种调制方案。
RF 通用插件、雷达插件、多音调插件、OFDM 插件和环境插件的易用图形用户界面无缝集成 AWG70000A 系列用户界面或 SourceXpress 远程 PC 应用程序。

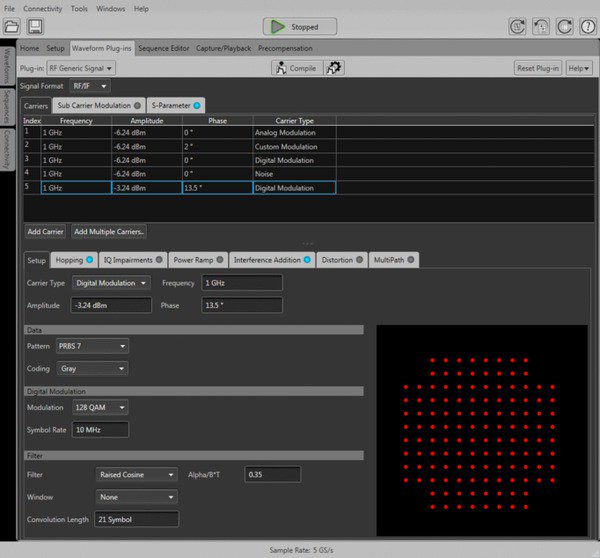

带 RF 通用插件的 AWG70000A 可以生成复杂 RF 波形
最前沿的数字射频技术所需的性能通常超过其它仪器所能提供的性能，因为当前雷达、射频通信、OFDM 和多音调等应用中有不断提升的生成宽带宽和快速变化信号的需求。与特定插件搭配使用时，AWG70000A 系列可支持各种不同的调制格式，简化创建复杂射频波形的任务。AWG70000A 系列仪器为客户提供了多种方式，来生成调制基带、中频 (IF) 信号或直接生成高达 20 GHz 的射频波形。

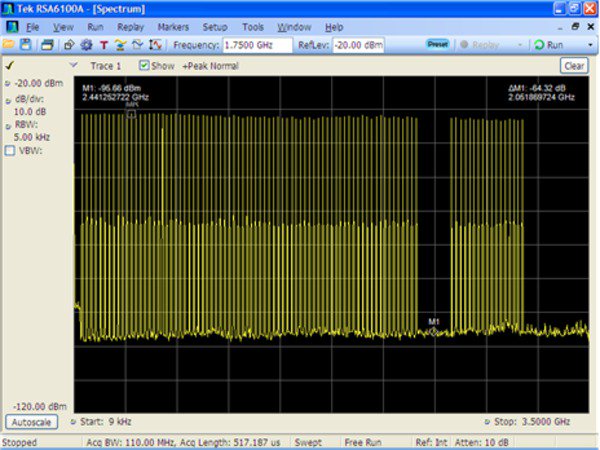

在 60 dBc SFDR 的 AWG70000A 上生成的 3 GHz 宽的多载波信号
生成高级雷达信号通常需要 AWG 在采样率、模拟带宽和存储器方面有非同一般的性能。泰克 AWG70000A 系列通过提供高达 20 GHz 的宽调制带宽，确立了生成高级雷达信号的新的行业标准。AWG70000A 系列具有高达 50 GS/s 的采样率，可以直接生成以前 AWG 不可能生成的射频信号。在想要生成 IQ 的情况下，AWG70000A 可提供通过强大的过采样能力，通过出色的 SFDR 性能改善了信号质量。
AWG70000A 和雷达插件是创建复杂雷达信号的完美解决方案。在创建定制雷达脉冲程序组时，为客户提供了极大的灵活性。使用 AWG 能够很容易地创建各种调制类型（如线性调频、巴克码和多相编码、步进调频和非线性调频），且此插件的灵活性使得客户能够创建需要自定义调制类型的波形。AWG 和雷达插件相结合，还能生成带参差 PRI 的脉冲串，解决量程和多普勒模糊问题，另外还解决了电子反对抗 (ECCM) 中的捷变频、仿真斯威林标靶模型时的脉冲间幅度变化（包括天线扫描码型、杂乱和多径效应）等问题。

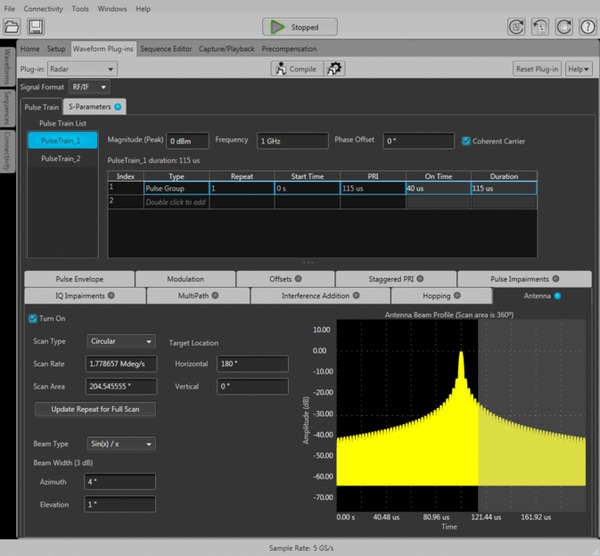

使用 AWG70000A 和雷达插件创建的 AWG 雷达脉冲。
许多雷达信号的关键特点要求它们必须与其它商用标准信号共存于同一频段，但性能不会劣化。为满足这一预期，雷达设计人员必须在设计/调试阶段彻底的测试所有可能的情况。AWG70000A 和环境插件可以非常灵活地定义和创建最坏情况场景。
您最多可以指定 50 个信号来定义自己的环境，包括 WIMAX、WiFi、GSM、CDMA、W-CDMA、DVB-T、噪声、蓝牙、LTE、OFDM、雷达等。这个插件可以从其他插件（包括雷达、RF 通用等）、Matlab® 及泰克频谱分析仪和示波器中将信号无缝导入到应用环境中。您还可以配置特定标准信号的 PHY 参数。您可以为环境中的所有信号定义载频、功率、开始时间和时长，从而可以全面控制这些信号相互交互/相互干扰的方式。

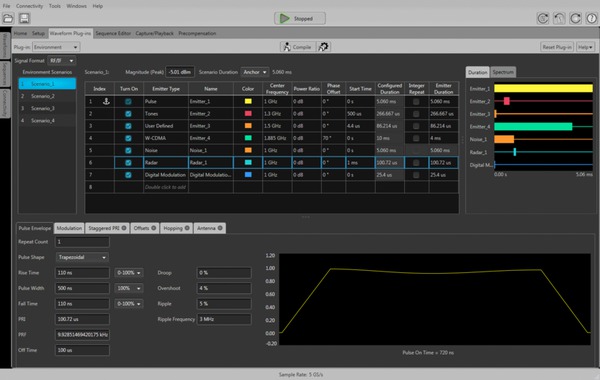

配备使用环境插件的多个发射器的多个场景
当今高速且日益由网络驱动的世界，正推动着对短距离和长距离相干光通信的需求。相位调制、高波特率、高采样率、带宽和分辨率都对光学应用至关重要。泰克深知相干光测试的挑战和不一致性，为光测试、波形生成和校准提供了可靠的、设置方便的一系列高性能工具。
泰克 AWG70000A 系列任意波形发生器 (AWG) 可以实现高达 50 GSa/s 的采样率及 10 位垂直分辨率。这种性能水平可以直接生成现代相干光通信系统要求的 IQ 基带信号，这些相干光通信系统基于数据速率远远超过 200Gb/s 的光载波的正交调制。可以同步多台 AWG70000A（手动或使用 AWG 同步集线器），以便在具有低 EVM 和 32 G 波特性能的每个基带信号上使用最大 50 Ga/s 的采样率。

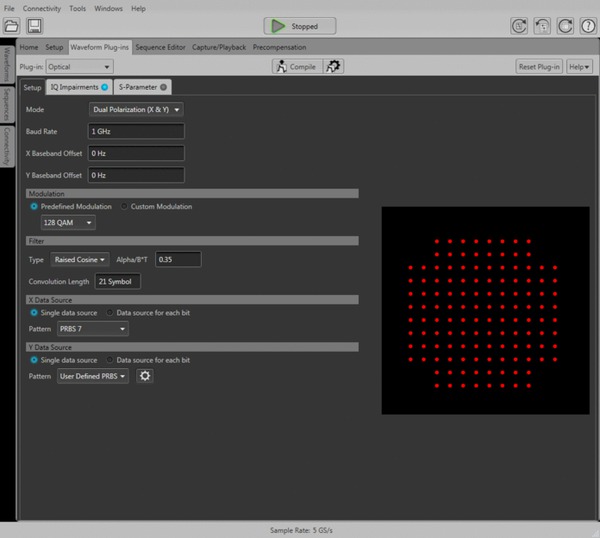

生成所需信号只是相干光学通信中的第一个挑战。信号质量、低 EVM 及获得清楚的张开眼图至关重要。光插件可以搭配预补偿插件来针对被测器件校准 AWG 并预补偿相干光信号。
在当今的无线电世界中，对短距离和中等距离传输大数据量的应用来说，OFDM 逐渐成为调制方法选项。对于需要产生 OFDM 信号以测试接收机的工程师来说，对带宽的需求和多载波的挑战是最为关键的问题。AWG70000A 系列在与 OFDM 插件配合使用时，可允许用户对 OFDM 信号定义的各个参数进行配置。工程师可逐个符号地建立完整的 OFDM 帧，或让插件针对信号的某些方面选择默认值。AWG/OFDM 插件组合支持各种数据编码格式，包括 R/S 编码、卷积码和扰码。用户还可以定义符号中的每个副载波，并可以独立配置类型、调制和基本数据。OFDM 插件可以提供一份符号表，表中将对所选符号中的所有载波进行概述，由此可以了解 OFDM 符号各个方面的情况。可以通过指定符号/帧之间的间隔来建立 OFDM 包/帧，并可以通过添加带限噪声，来对 OFDM 包的某些部分加入压力。
串行信号完全由简单的 0 和 1 二进制数据组成。随着时钟频率的增加，这些简单的 1 和 0 开始更像是模拟波形，因为模拟事实被嵌入到数字数据中。教科书中的 0 上升时间和完全平坦的波形已经完全不能表示真实情况。电子环境有噪声、抖动、串扰、分布电抗、电源变化及其它不理想情况。每种非理想情况都会对信号造成影响。实际环境的数字“方波”很少能够与其理论描述相似。
由于 AWG70000A 系列是一种模拟信号源，因此提供了完美的一体化解决方案，可以用琰创建数字数据流，并模拟实际环境中发生的模拟缺限。AWG70000A 系列使用直接合成技术，允许工程师创建信号，并将通过传输线的传播影响具体化。上升时间、脉冲形状、延迟和失效都可以通过 AWG70000A 系列仪器进行控制。在搭配高速串行 (HSS) 插件使用时，工程师可以全方位控制速度高达 50 Gb/s 的数字信号的各个方面。这正是严格的接收机测试要求所需的。

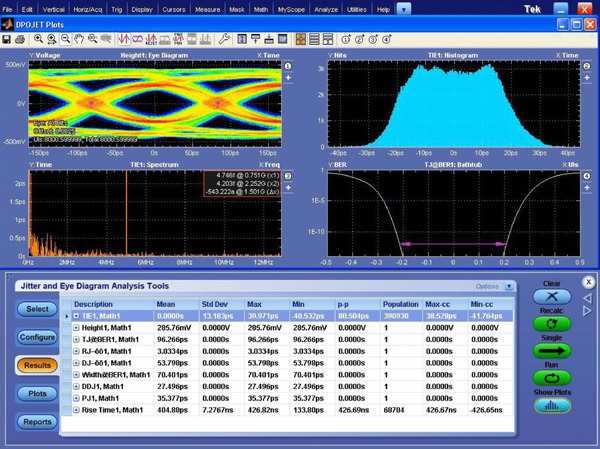

使用 AWG70000A 和 HSS 插件轻松创建数字数据损伤。
HSS 插件使得 AWG70000A 系列仪器能够创建各种数字数据损伤组合，如抖动（随机性抖动、周期性抖动、正弦抖动）、噪声、预加重/去加重、码间干扰 (ISI)、占空比失真 (DCD) 和扩频时钟 (SSC)。使用可应用于所有波形的 S 参数文件，可对电路板和电缆的传输环境进行模拟。AWG70000A 和 HSS 插件还为当今高速串行接口应用（如 SATA、DisplayPort、SAS、PCI-E、USB 和光纤通道）提供了所需的基本波形库。
对于高速串行应用，AWG70000A 系列可提供业界最佳的解决方案，用于解决需要验证、检定和调试复杂数字化设计的数字设计人员所面临的棘手信号激励问题。这种基于文件的构架使用直接合成来创建复杂数据信号的方法，为用户的高速串行通信应用中最严苛的信号生成挑战提供了操作简单、可重复性高、灵活的一体化解决方案。

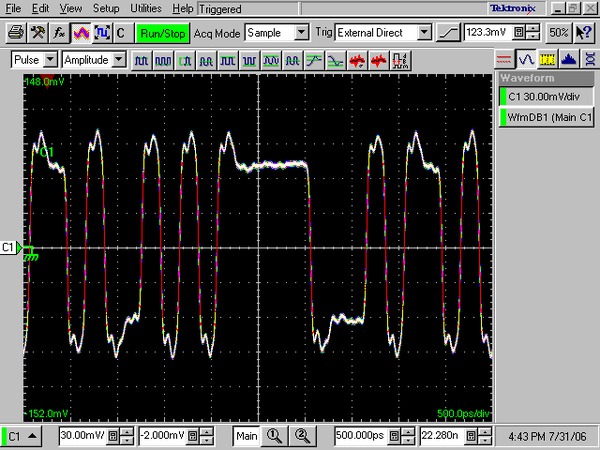

使用 AWG70000A 和 HSS 插件增加的具有去加重的数字数据。
您可以使用 LXI Web 接口，只需在地址条中简单地输入 AWG 的 IP 地址，就可以通过标准网络浏览器，连接到 AWG70000A 系列。 网络界面可以观察仪器状态和配置以及网络设置状态和改动情况。 所有网络交互都满足LXI Class C 规范。
您可以依赖泰克，为您提供依赖的性能。 除行业领先的服务和支持外，这一产品标配一年保修。
Tektronix 泰克AWG70000A 系列任意波形发生器产品型号：
| AWG70001A | AWG70002A | |
| 数模转换器 | ||
| 采样率（标称值） | 1.5 kS/s – 50 GS/s | 1.5 kS/s – 25 GS/s |
| 分辨率（标称值） | 10 位（没有选择标记时）、9 位（选择一个标记时）或 8 位（选择两个标记时） | 10 位（没有选择标记时）、9 位（选择一个标记时）或 8 位（选择两个标记时） |
| Sin(x)/x 滚降 | ||
| Sin(x)/x (-3dB) | 11.1 GHz | 11.1 GHz |
 |
|
