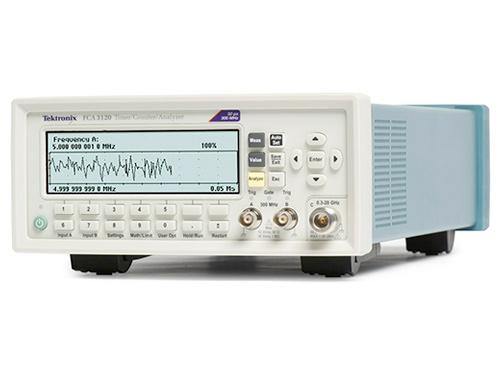

Tektronix 泰克FCA3000 / 3100 频率计数器

Tektronix 泰克

Tektronix 泰克FCA3000 / 3100 频率计数器产品介绍:

产品型号:FCA3000 / 3100
产品品牌:Tektronix 泰克
产品类别:计数器
产品备注:频率计数器

Tektronix 泰克FCA3000 / 3100 频率计数器产品特点:

* 12 位/s 频率分辨率
* 低至 50 ps 的时间分辨率
* 多参数显示器
* 趋势图模式
* 直方图模式
* 统计模式
* 可选的 TimeView™ 软件
* USB 和 GPIB 端口
* 个人计算机互联性

Tektronix 泰克FCA3000 / 3100 频率计数器产品优势:

* 业内领先的频率分辨率展示频率的细小变化。
* 业内领先的单次时间分辨率准确捕获信号细节。
* 读取主频率、时间或相位测量所显示的辅助测量值,快速评估设备性能。
* 绘制测量趋势图,以图形方式识别漂移程度和间歇事件。
* 通过结果直方图发现稳定性或噪声问题。
* 查看多个统计值,如平均值、最小值、最大值、标准和艾伦偏差,从而了解信号变化的情况。
* 将定时器/计数器变成一个调制域分析仪,观察频率随时间的变化,从而真正检定设备性能。
* 通过后面板 USB 和 GPIB 端口轻松连接个人电脑进行详细分析,或者连接 ATE 系统;用于老式定时器/计数器的仿真模式进一步简化了与现有 ATE 系统的集成。
* 通过附带的 NI LabVIEW SignalExpress 软件副本连接定时器/计数器、记录数据、简单传输和存档结果。



主要特点和优点

主要性能指标
  • 400 MHz、3 GHz 和20 GHz 型号
  • 手动触发模式下300- 400 MHz
  • 多达3 条输入通道
  • 50 ps (FCA3100)或100 ps (FCA3000) 单次时间分辨率
  • 12 位/ 秒频率分辨率
  • 0.001° 相位分辨率
  • 3 mV 或更好的电压分辨率
  • 选配 5×10–8高稳定性时基
测量吞吐量
  • 到内存250 k 样点/ 秒数据传送速率 (可以存储多达3.75 M 样点)
  • 通过USB/GPIB 总线(块模式) 高达15 k 样点/ 秒数据传送速率
  • 每秒单独触发多达650 项测量
提供的功能和特点
  • 自动测量: 频率, 周期, 比率, 时间间隔, 时间间隔误差, 脉宽, 上升时间/ 下降时间, 相角, 占空比, 最大电压, 最小电压, 峰 峰值电压
  • 总计测量 (仅FCA3100)
  • 多参数显示
  • 趋势图模式
  • 测量统计模式
  • 直方图模式
  • 艾伦偏差
  • 零死区时间频率/ 周期测量
  • 在测量期间通过USB/GPIB 总线连续传送数据流(FCA3100 系列)
  • 可编程脉冲输出,从0.5 Hz 到50 MHz
连接
  • 选配后面板输入

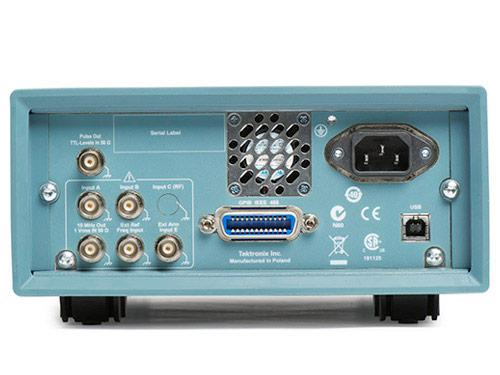

  • 后面板提供了USB 设备端口和GPIB 端口,快速连接PC
  • GPIB接口支持全面兼容SCPI的编程能力,并提供了仿真模式,可以即插即用更换现有的ATE 系统
  • 外部告警输入
  • 10 MHz 参考振荡器输出
  • 标配National Instrument 的LabVIEW SignalExpressTMTE限定版软件,连通工作台
  • 选配时间ViewTM 调制域分析软件
三年保修

多功能精密测量工具

FCA3000和FCA3100系列定时器/计数器/分析仪在一台多功 能仪器中提供了许多不同的功能。FCA系列拥有业内领先的频 率和时间分辨率,标配深内存及到内存每秒250k 样点的快速 数据传送速率。此外,多参数显示功能可以与主要测量数据一 起显示辅助测量数据,一目了然地提供您需要的结果。由于业 内最完善的分析模式,包括测量统计、直方图和趋势图,您可 以获得所需工具,迅速准确地分析信号。

为高要求设计提供业内领先的性能

高分辨率对当前高要求设计的研发和生产测试至关重要。FCA 系列提供了12 位/ 秒的频率分辨率,对时间测量提供了50 ps (FCA3100)或100 ps (FCA3000)的单次分辨率,获得的测量值 可以显示多达14 位。由于业内领先的性能,FCA 系列为您提 供了快速精确的测量功能。

独特的功能,实现精确测量

为保证正确测量艾伦偏差,FCA3100 系列提供了零死区时间 测量技术,并为触发事件连续打上时间标记。这种功能对必须 测量每一个周期的机械测量和医学测量至关重要。FCA3000 系列使用原始时间标记功能,通过USB/GPIB接口提供了这种 功能。

为正确计算统计参数,FCA系列标配极限判定功能。通过设置 极限,您可以在计算中隔离一个集群。对检验唱盘播放器或 HDB3 编码数据中不同集群内出现的数字脉冲抖动之类的应 用,这一功能非常重要。

另外它还在时间间隔测量中提供了粘滞值补偿功能。通过增加 粘滞值,您可以把触发电平误差从当前市场上大多数计数器中 典型的15-20 mV 降低到典型的2.5 mV,也就是说,在关键 时间间隔测量中,触发精度改善了6-8 倍。

快速吞吐量,缩短测试时间

FCA系列定时器/计数器/分析仪提供了业内最优秀的吞吐量, 与市场上其它定时器/ 计数器相比,可以使测试时间缩短达 90%。内存中每秒可以存储多达250,000 个测量结果,还可以 通过GPIB 或USB 接口,以块模式每秒传送多达15,000 个测 量结果。为进一步提高灵活性,FCA3100提供了零死区时间计 数器功能,在测量期间、而不是测量之后通过GPIB/USB 总线 连续传送测量数据流,创建了动态的测量和分析系统。

业内唯一图形显示系统,分析被测设备

通过FCA系独特的显示功能,您可以从一条测试连接测量同一 个信号的多个参数。为了揭示信号质量问题,如漂移、间歇性 瞬态信号和稳定性,您可以使用FCA系列图形显示模式,作为 实时趋势图或直方图查看数据,也可以使用测量统计,追踪信 号参数怎样随时间变化。在单键分析模式下,您可以在定时器/ 计数器的显示画面中快速了解设备的行为。

多参数显示





多参数显示

通过多参数显示,您可以读取与主要频率、时间、周期或相位 测量一起显示的重要的辅助测量值(如Vmax, Vmin, Vp-p等等)。 您可以一目了然地查看所需信息,迅速评估设备的性能。



相位关系测量

通过多达3 条输入通道,您可以测量不同信号之间的关系。例 如,您可以测量设备输入信号与输出信号之间的相位关系。同 时,您可以使用多参数显示功能,一目了然地读取其它关键参 数,如信号的测试频率和电压比(dB)。

测量趋势图



趋势图分析

根据测量情况,您的信号参数在不同时点之间可能会发生变 化。通过趋势图分析模式,您可以以图形方式绘制被测值随时 间变化的趋势图。

测量统计

趋势图分析

通过集成统计处理功能,您可以计算测量的平均植、标准偏差 和艾伦偏差,追踪测得的最小值和最大值,这一切只需按一个 按钮就可以完成。

直方图





直方图

如果想以图形方式查看一套测量的平均值和标准偏差,您可以 使用直方图功能,查看测量结果的分布情况。

选配调制域分析



泰克时间View™ 软件

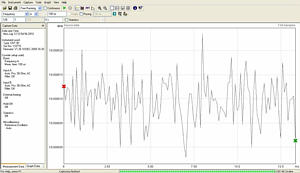

通过选配泰克时间View™ 软件(TVA3000),FCA 系列定时器/ 计数器/ 分析仪可以变成高性能调制域分析仪。由于测量速度 高(每秒高达250k 测量)、存储深度大(高达3.75M 点),它可以 实时捕获快速频率变化,然后使用时间View 进行分析。这种 完善的软件工具允许远程控制仪器,使用选定图表分析和显示 测量结果。例如,它可以作为原始数据、统计直方图、波形图 (就象使用示波器一样)、或FFT频谱图显示结果。时间View还 允许分析调制参数,如调制深度或调频指数。

专业设计,让您的工作更轻松

FCA3000和FCA3100系列定时器/计数器/分析仪采用专门设 计,使用简便,提供了您预期泰克提供的熟悉操作。

直观操作

面向菜单的设置减少了出错风险。通过专用的及菜单驱动的前 面板按钮,您可以快速进入常用功能和参数,缩短设置时间。 例如,您只需按analyze 键,就能在统计模式、趋势图模式和 直方图模式之间切换。

自动设置功能

与泰克示波器类似,前面板上的Autoset 按钮将自动设置最优 触发电平和粘滞值,适应使用的实际信号。

轻松连接PC

您可以使用后面板上的GPIB或USB设备端口,连接PC。GPIB 接口以SCPI/GPIB 模式操作,即插即用代替现有的ATE 系统, 或简便地集成到大型测试系统中。在需要时,还可以对现有的 计数器/ 定时器使用仿真模式。

连通工作台,实现智能调试

通过专用泰克版National Instruments LabVIEW SignalExpressTM 软件,您可以从FCA 系列定时器/ 计数器/ 分析仪中简便地捕 获、保存和分析测量结果。每台FCA3000 和FCA3100 都标配 免费的限定版SignalExpress 软件,提供了基本仪器控制、数 据记录和分析功能。选配的专业版软件提供了200 种内置功 能,提供了更多的信号处理、高级分析、扫描、极限测试和用 户自定义步长功能。

SignalExpress支持多种泰克工作台仪器*1,使您能够连接整个 测试平台。然后,您可以从一个直观的软件界面中访问每台仪 器提供的多功能工具。您可以自动进行要求多台仪器的复杂测 量,在更长的时间周期内登录数据,对多台仪器的数据实现时 间相关,简便地捕获和分析结果,所有这一切都从PC上完成。 只有泰克提供了由智能仪器组成的连通测试平台,简化和加快 复杂设计的调试工作。

您可以信赖的性能

除业内领先的服务和支持外,每台FCA3000和FCA3100系列 定时器/ 计数器/ 分析仪都标配三年保修。

选择能够满足您的需求的相应性能/ 功能

特点 FCA3100 系列 FCA3000 系列
频率分辨率 12 位/ 秒s 12 位/ 秒
时间分辨率 50 ps 100 ps
电压分辨率 1 mV 3 mV
到内存的测量
数据传送速度
250k 测量/ 秒

3.5M 结果

250k 测量/ 秒

750k 结果

仅发话方输出 (GPIB/USB) 4k 测量/ 秒
单独触发的测量数量 650/s 500/s
块传送速度 15k 测量/ 秒 5k 测量/ 秒
频率/ 周期, 时间, 相位, 电压, 占空比, 脉冲, 上升时间
图形显示趋势、 直方图、调制域
总计, TIE
可编程脉冲输出
连续测量

Tektronix 泰克FCA3000 / 3100 频率计数器产品应用:

泰克 FCA3000 和 FCA3100 微波计数器系列提供最高 20 GHz 的测量,将许多种功能装入一台功能丰富的仪器内。 具备前所未有的分辨率,可以捕获非常小的频率和时间变化。 提供全面的分析模式,包括测量统计、直方图和趋势图,让您拥有快速准确分析信号所需的工具。
