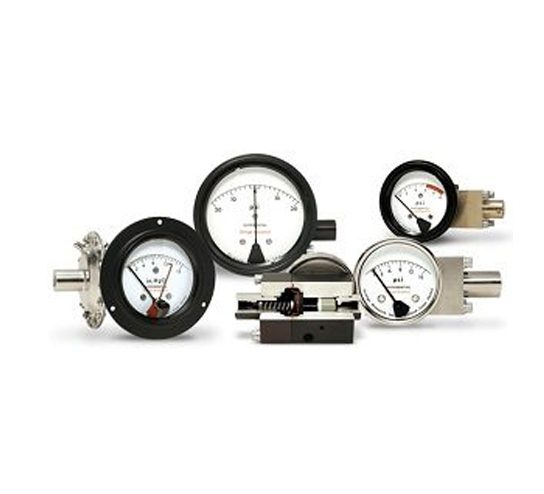

美国Orange Research 1502/1533膜片式差压表/开关/变送器 产品简介：
产品型号：1502/1533
产品品牌：美国Orange Research
产品类别：压差计
产品备注：差压表/开关/变送器

美国Orange Research 1502/1533膜片式差压表/开关/变送器 产品概述：
隔膜型差压仪表广泛应用高低压间可能存在零漂的情况下。1502和1533系列的隔膜和活塞-磁铁的结合安装将活塞区域完全密封。其可以测量相对较高的差压。开关输出或继电器输出使，应选择1533系列。
1502DS开关和1502DGS表开关可以带一个SPST或者SPDT开关。1533DS开关和1533DGS表开关可以带一个或两个SPST或SPDT开关或者DPDT继电器。1533系列差压表带有NEMA-4外壳。标准的密封材质是丁纳橡胶-N，其它的材质也可以选择。标准的端口为1/4嵌入式NPT；其它的端口类型也可以选择。精度为量程的±2%。
活塞-磁铁与隔膜组装起来其作用相当于一个差压传感器。隔膜将活塞区域密封并且可以耐高压以防变形。作用在隔膜上的压力变化引起了活塞-磁铁的运动，并且其运动距离正比于这个压力变化。活塞-磁铁的运动引起了磁性指针的运动，指针将指示差压值。活塞-磁铁的运动也会引起开关的动作（报警和过程控制）。可调弹簧可以将指针设置到零点并且决定量程。
当介质为粘性液体或者化学制品时，隔膜密封（不是由OR公司提供）可以将差压表和液体分离。最小的隔膜尺寸是0.22立方英尺。
1502系列：主体和湿材可以是氧化铝，316不锈钢，PVC，或者铜。可以测量的线性压力高达3000psig（ 除了PVC材质，不能超过100 psig）。嵌入式端口和后部端口都可以带表。开关和表-开关模型带有一个外部开关。当需要双
1533系列：与1502系列类似,1533表-开关系列也有旋转隔膜，但是其可测量的差压更大可高达300psid，线压最高达3000 psig。除此以外，
安装现场需要防水,防油,防尘时，可以在NEMA-4外壳中安装一个或两个开关也可以是一个DPDT继电器。主体和湿材可以是氧化铝，316不锈钢，但其只可以选择嵌入式端口。

美国Orange Research 1502/1533膜片式差压表/开关/变送器 产品参数：

选型：Orange公司的编号系统将公司产品分类编号，以便用户可以收到所需的产品。请从以下的八个目录中每个目录选出一个项目即可。
Model no.–porting–body–dial diam–dial case__switch__range__option__
选型举例:1502DGS-1A-2.5L-A-0-50psid-2V
1.Model no.–类型：1502DG 1502DS 1502DGS 1533DS 1533DGS
2.porting–端口：（1/4NPT）
1—嵌入式(标准)
4—背面(n/a 1533)
3—底部(n/a 1533)
3.body–主体材料
A——阳极氧化铝
C——316不锈钢
D——PVC(n/a 1533 最大线压100psi)
E——铜(n/a 1533)
4．dial diam–表盘直径（只适合PG和PGS模型）
2.5” 3.5 ” 4.5 ” 6.0”
5．dial case__表盘类型（只适合PG和PGS模型）
L___玻璃框
B——机械(n/a2.5”)——标准选项
F——法兰打孔(n/a 1533)
C——卡箍(n/a2.5”， n/a 1533)
6．switch__开关类型（表或表-开关）
A—SPST N.O(A-A——两个开关)
B—SPSTN .C(B-B——两个开关)
C—SPDT(C-C——两个开关)
R2—继电器(标准:115VAC线圈)
7。range__.量程
8.option__选项
1—1/2NPT端口
2—塑料镜头
3—表盘填充液
4—follower指针
5—磁铁和弹簧（有聚四氟乙烯涂层）
O形圈密封（可选）
B=Buna（丁纳橡胶）
E=EPDM（三元乙丙橡胶）
F=Fluorosilicone（氟硅氧烷）
V=Viton

1502/1533, 差压表, 美国Orange Research, 膜片式差压表

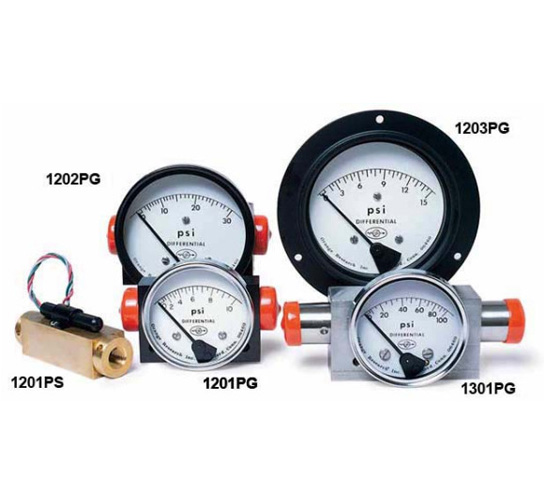

• 上一篇: 美国Orange Research 1201/1203/1303活塞式差压表/开关
