美国Orange Research 1201/1203/1303活塞式差压表/开关

您当前的位置： hello instruments » 产品中心 » 环保检测仪 » 压差计 » 美国Orange Research 1201/1203/1303活塞式差压表/开关

美国Orange Research

美国Orange Research 1201/1203/1303活塞式差压表/开关产品简介：
产品型号：1201/1203/1303
产品品牌：美国Orange Research
产品类别：压差计
产品备注：差压表/开关

美国Orange Research 1201/1203/1303活塞式差压表/开关产品概述：
活塞型差压仪表广泛应用于液体的测量中。其尤其适合于高低压间输入密封要求不是很好的情况下。当介质为空气或气体时，或者输入有零漂的情况下，应选择隔膜型。开关。其特点是可测量高线压。
1203和1303系列表开关带一个或两个单刀单掷或单刀双掷开关也可以NEMA-4外壳并带一个双刀双掷继电器。1201表-开关也可以带一个单刀单掷或单刀双掷的外部安装开关。标准的密封材质是丁纳橡胶-N，其它的材质也可以选择。标准的端口为1/4嵌入式NPT；其它的端口类型也可以选择。精度为量程的±2%
活塞和磁铁组装起来其作用相当于一个差压传感器。任何作用在活塞-磁铁上的压力变化都将引起磁铁移动，移动距离与压力变化成正比。指针磁铁将会跟随活塞-磁铁旋转并在表盘上指示差压。在控制系统的应用中，活塞-磁铁的运动也会引起开关的运动。活塞在打磨孔中运动并配有聚四氟乙烯塑料密封件来防止高低压间的液体移动。可调弹簧可以将指针设置到零点并且决定量程。
1201系列：基本类型，主体和湿材可以是氧化铝，316不锈钢或者铜。可以测量的线性压力高达3000psig。可选的PVC主体可达100 psig。其开关模型是带有一个单刀单掷或单刀双掷开关。
1202系列：与1201的很多特点相同，1202可以测量的线压高达5000 psig。
1203系列：其设计防水防油防尘，NEMA-4开关外壳带有1/2NPT的电子管。可提供一个或两个单刀单掷或一个单刀双掷
1301系列：其可测量高差压，表的主体可以是阳极氧化铝或316不锈钢。
1303系列：与1301相同,其设计也防水防油防尘，NEMA-4开关外壳带有1/2NPT的电子管。可提供一个或两个单刀单掷或一个单刀双掷开关。

美国Orange Research 1201/1203/1303活塞式差压表/开关产品参数：

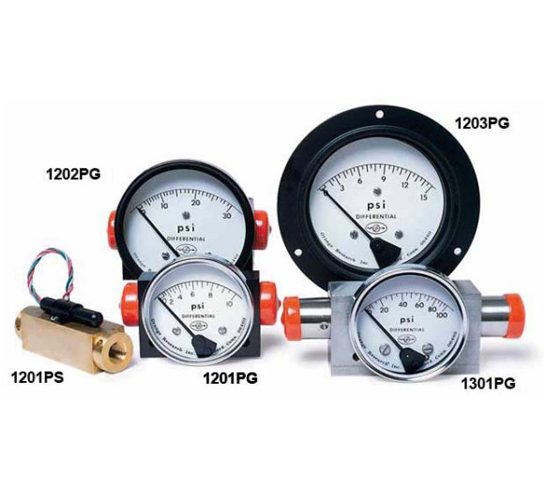

型号	类型	差压可选择范围	最大线压
1201PG	表	0~5—0~100psid	3000
1201PS	开关	0~5—0~100psid	3000
1201PGS	表—开关	0~5—0~100psid	3000
1202PG	表	0~5—0~100psid	5000
1203PS	开关	0~5—0~100psid	5000
1203PGS	表—开关	0~5—0~100psid	5000
1301PG	表	0~125—0~1000psid	5000
1303PG	开关	0~125—0~1000psid	5000
1303PGS	表—开关	0~125—0~1000psid	5000

选型举例:1201PGS-1A-2.5L-A-0-50psid-2V

类型：1201PG 1201PS 1201PGS 1202PG 1203PS 1203PGS 1303PG 1303PGS
（1/4NPT）端口：
1—在线式(标准)
4—背面(n/a 1203, 1303)
3—底部(n/a 1203, 1303)
3.主体材料
A——阳极氧化铝
C——316不锈钢
D——PVC(最大线压100psi)
E——铜
4．表盘直径（只适合PG和PGS类型）
2.5” 3.5 ” 4.5 ” 6.0”
5．表盘类型（只适合PG和PGS类型)
B——机械(n/a2.5”)—标准选项
F——打孔的法兰
C——卡箍(只适合1201和1301)
6．开关类型（表或表-开关）
A—SPST N.O(A-A——两个开关)
B—SPSTN .C(B-B——两个开关)
C—SPDT(C-C——两个开关)
R2—继电器(标准:115VAC线圈)
7.量程（PG和, PGS）从下表中找
8.选项
1—1/2NPT端口
2—塑料镜头
3—表盘填充液
4—follower指针
5—磁铁和弹簧有聚四氟乙烯涂层
O形圈密封（可选）
B=Buna（丁纳橡胶）
E=EPDM（三元乙丙橡胶）
F=Fluorosilicone（氟硅氧烷）
V=Viton
