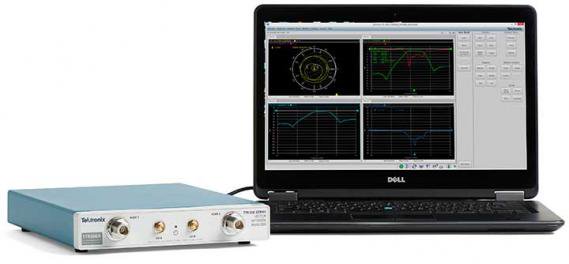

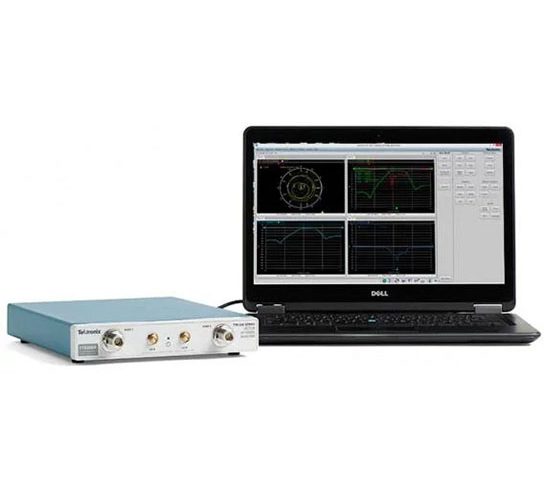

Tektronix 泰克TTR500系列矢量网络分析仪 (VNA)

Tektronix 泰克

Tektronix 泰克TTR500系列矢量网络分析仪 (VNA)产品介绍:

产品型号:TTR500
产品品牌:Tektronix 泰克
产品类别:分析仪
产品备注:矢量网络分析仪

Tektronix 泰克TTR500系列矢量网络分析仪 (VNA)产品特点:

矢量网络分析仪 (VNA) 是一种电气测试仪器,它使用已知的连续波 (CW) 信号来测量射频 (RF) 和微波器件、系统和子系统在设计和制造应用中的幅度和相位响应。它是帮助制造无线设备的重要测试工具。

泰克 TTR500 系列双端口双路径矢量网络分析仪让射频设计和验证工程师、教育专业人员和制造组织能够通过减少原型迭代和准确可靠地进行日常测量来缩短产品上市时间。

矢量网络分析仪优势

VNA 允许您以其他测试仪器不支持的方式测量诸如反射系数、阻抗、导纳、回波损耗、插入损耗、增益、隔离等复量。

传统的测试设备(如功率计、频谱分析仪和示波器)通常只有接收器用于测量被测器件 (DUT) 发射或创建的信号。而 VNA 则不同,它同时具有一个信号源和一组接收器,用于确定由 DUT 引起的激励变化。基于激励的测试方法允许 VNA 测量非常小的反射和激励的变化,使您能够在真实环境和测试条件下准确检定任何射频器件。

矢量网络分析仪适用于哪些对象?

射频设计和验证工程师使用 VNA 来验证其设计模拟。

制造工程师根据一套特定的规范来组装和测试射频器件和设备。矢量网络分析仪用于快速准确地验证射频器件和设备的性能。

教育专业人员使用标准工业测试仪器培训下一代工程师。

VNA 应用示例:

  • 天线匹配和调节
  • 滤波器测量
  • 放大器测量
  • 射频 (RF) 电缆和连接器测量
  • 75 欧姆特性阻抗
  • 自动化生产测试

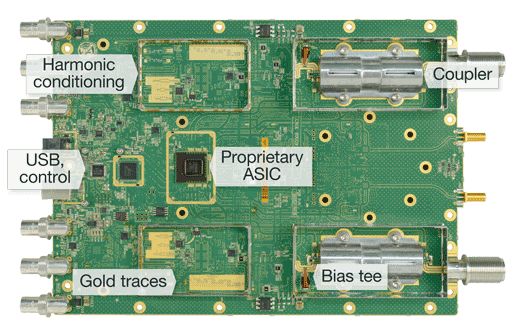

独特创新,降低成本并减小尺寸

TTR500 系列矢量网络分析仪将六个 RF 接收器和两个射频信号源紧密集成到一个专有 ASIC 中。 凭借创新型架构和专*技术,TTR500 系列矢量网络分析仪具有可媲美台式矢量网络分析仪的性能水平,但成本即降低了 40%,而且其尺寸和重量仅为同等性能设备的七分之一。

特点

  • 频率范围:100 kHz – 6 GHz
  • 动态范围:大于 110 dB
  • 轨迹噪声:小于 0.012 dBrms
  • 输出功率:-50 – +7 dBm

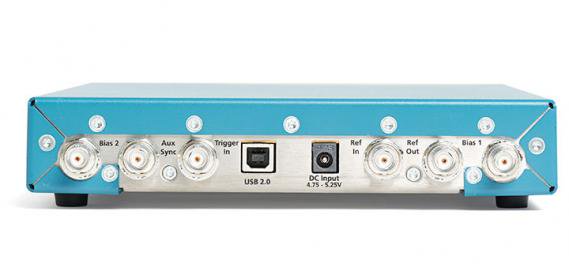

  • 两个端口上都可以访问内置偏移器,可偏置有源器件

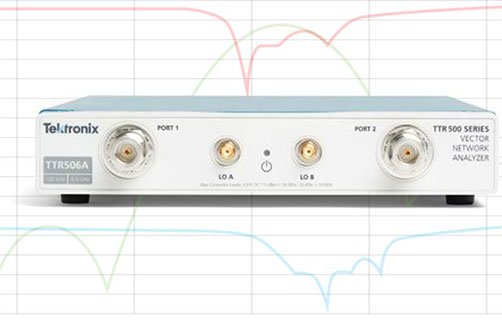

担心存在学习曲线?根本不存在这个问题!

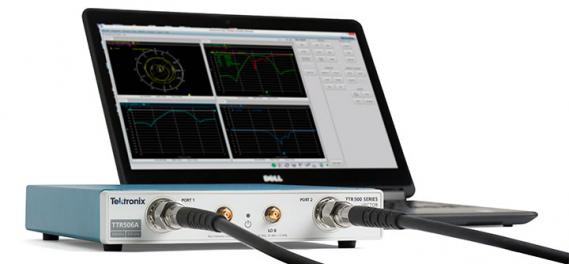

该产品的使用非常简单。 我们采用行业标准接口,您很快便可上手,进而将更多时间用于测试设计。 VectorVu-PC 软件采用具有行业惯用的界面,以便您通过任何 Windows PC 或笔记本电脑来控制和校准仪器。 对于自动化测试系统,我们还为传统矢量网络分析仪提供编程支持,以便集成到现有测试系统中。

特点

  • 在脱机模式下运行 VectorVu-PC,以分析存储的数据
  • 输出文件格式与常用 EDA 模拟工具兼容
  • SCPI 命令与传统矢量网络分析仪兼容

Tektronix 泰克TTR500系列矢量网络分析仪 (VNA)产品应用:

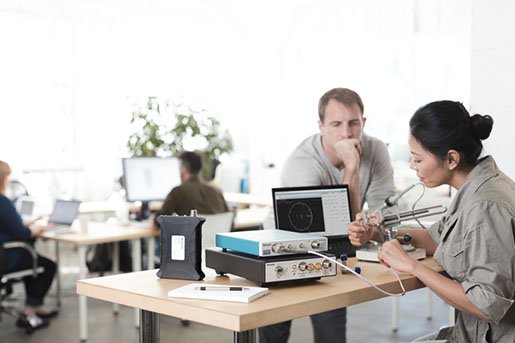

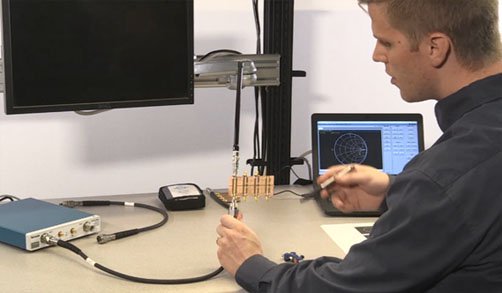

天线匹配和调节

您构建了天线和收发器。现在想看看其运行状况如何。通过使用 TTR500 VNA 测试系统中的阻抗不匹配或不连续性来最大程度降低信号反射的损耗并最大程度增大信号范围。由于 TTR500 的 USB 设计和易于使用的界面,它可以分析史密斯圆图上的阻抗或导纳,并保存 S 参数文件,以便设计匹配网络,无缝且方便。

特点

  • 以对数幅度、相位、SWR、阻抗和导纳格式测量 S 参数
  • 在阻抗、导纳、相位、实部和虚部中显示史密斯圆图标记
  • 以 Touchstone (.sNp) 文件格式轻松将 S 参数文件直接导入/导出到 PC
  • 将谱线保存到内存以与实时结果进行比较

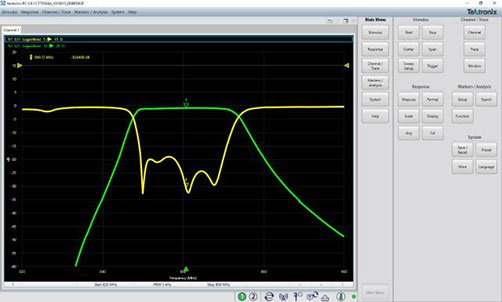

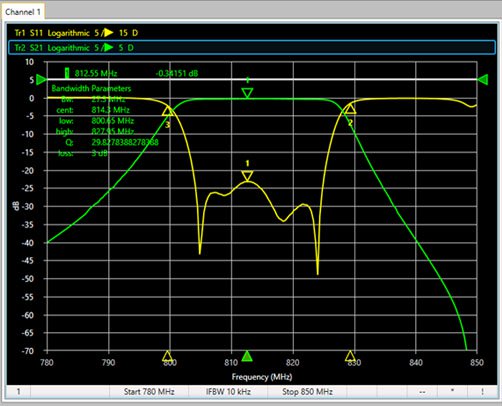

滤波器测量

您有一个待测滤波器,您想看看正确频率下的低损耗和高抑制。虽然其他类型的测试设备可以测量整体性能,但 VNA 允许用户在其预期工作频率和功率电平内全面检定滤波器,从而可以进行完整比较以设计模拟。TTR500 VNA 能够测量回波损耗、插入损耗、群延迟等,适用于调节和验证滤波器性能。

特点

  • 通过测量回波损耗、插入损耗、群延迟等来调节和检定滤波器
  • 利用自动带宽和凹槽测量来简化测试过程
  • 通过将 IFBW 从 10 Hz 调整到 300 kHz 来优化动态范围和测量速度
  • 使用TTR500 的 > 122 dB 动态范围测量高动态范围的腔体滤波器

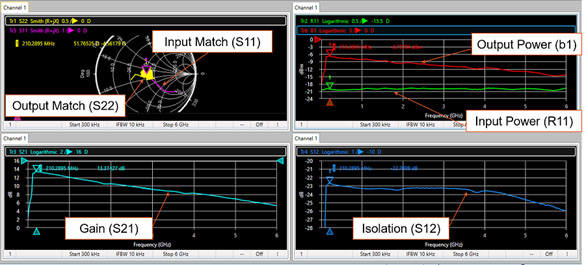

放大器测量

放大器必须为接收机提供灵敏度,并将高功率作为输出。TTR500 可让您全面检定放大器的性能,以便与设计模拟进行比较。使用内置偏移器(两种型号均为标配)可为有源器件提供直流偏置,而无需外部电路的费用和复杂性。与其他一些基于 USB 的 VNA 不同,TTR500 系列 VNA 能够测量无源和有源器件,包括中低功率放大器。

特点

  • 测量放大器阻抗匹配、增益、相位、群延迟和隔离
  • 两个端口上都可以访问内置偏移器,方便偏置有源器件
  • 支持各种输出功率电平,用于确定 P1dB 压缩点
  • 信号源和接收机校准,以获得更高精度的功率测量

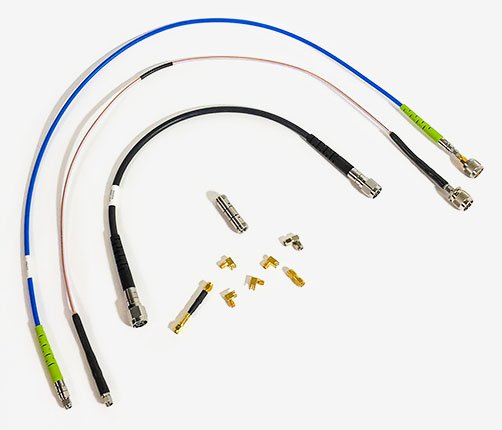

射频电缆和连接器测量

如果您有很多电缆或连接器,并且想要检定其 S 参数,或者只是想知道它们是否合适,可以使用 TTR500 系列 VNA。能够测量高达 40 dB 的回波损耗,TTR500 系列 VNA 具有正确检定这些重要射频器件所需的校准和测量性能。

特点

  • 检定射频电缆和连接器的回波损耗高达 40 dB
  • 校准一次,并测量一个星期:90 小时内的漂移小于 0.1 dB
  • 诸如端口扩展之类的内置功能允许在校准平面正确拨号
  • 通过保存和调出校准状态文件来简化测试过程

自动化生产测试

您需要快速、准确且稳定的网络读数。自动执行测量 DUT 的过程以验证它们的构建是否正确,如果没不正确则予以调整,或检定测试夹具损耗以将其从测量中移除。TTR500 系列 VNA 提供了性能、准确性和可靠性,与相似性能的过时 VNA 竞争产品相比,其拥有成本显著降低。另外,与其他传统台式 VNA 类似,TTR500 系列 VNA 兼容 SCPI 代码,允许您迁移现有的 VNA 测试代码。

特点

  • 与竞争产品相比,拥有成本极低
  • 强大的 SCPI 命令接口(与当前的 VNA 型号兼容)可优化代码迁移
  • 通过 TekVISA 或 NI VISA 使用 SCPI 代码在 C/C++、Python、MatLab、LabView 等中编程

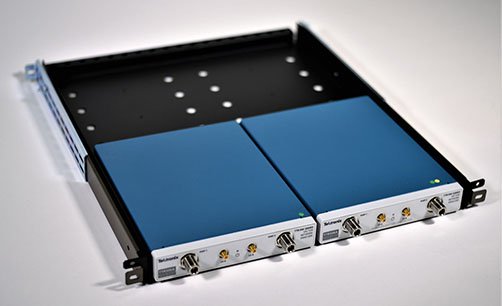

  • 可另行购买机架安装套件,该套件将一个或两个仪器固定在机架中

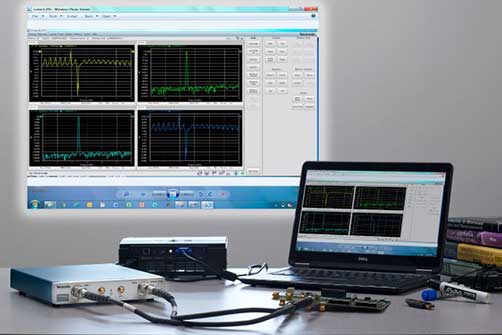

教育行业的理想选择

别小看这款体积小巧的仪器。TTR500 系列矢量网络分析仪采用功能强大的行业标准用户界面,拥有超过 122 dB 的动态范围和高达 6 GHz 的频率范围,是培养下一代工程师的完美工具。得益于其极实惠的价格,更多学生将有更多机会亲自操作这款现实生活中使用广泛的仪器。

特点

  • 完整的 2 端口 2 路矢量网络分析仪功能
  • 行业标准和独特的用户界面
  • 以 Touchstone (.sNp) 文件格式导入/导出 S 参数
  • 脱机模式非常适合于在实验室外执行任务

技术参数

频率范围
最高 6 GHz

动态范围
>122 dB

轨迹噪声
<0.008 dBrms

输出功率
-50 至 +7 dBm
