英国雷迪 PCM+防腐层检测仪 产品介绍：
产品型号：PCM+
产品品牌：英国雷迪
产品类别：管线探测仪
产品备注：防腐层检测仪
英国雷迪 PCM+防腐层检测仪 产品简介：
RD-PCM+可用于对管道路由定位、深测；对管道外防腐层破损状况评估；对管道外防腐层破损点定位；对重要管道进行定期跟踪监测；对新设管道防腐层施工质量验收；对主管道上分支输油管进行检查；对管道阴极防腐保护效果评估。

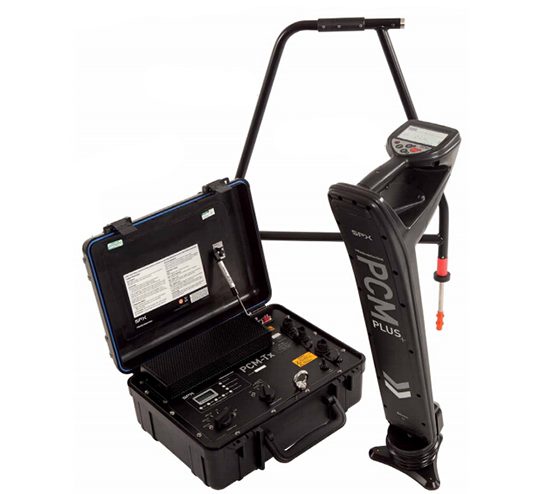

PCM+系统包括一个便携式发射机及手持式接收机。发射机和CPS站点连接，可以向管道施加一个特殊的近直流信号。接收机可以在最大30公里（19英里）的范围内识别这种特殊信号来定位管道的位置和深度。
英国雷迪 PCM+防腐层检测仪 产品特点：
◆快速定位并有效测量管道防腐层故障
◆定位和测量管道腐蚀的电磁检测设备逐渐的和GIS系统以及市场上现售的GPS系统结合，提供管道状况、位置和时间的相对关系的精确记录，以进行后期的绘图分析，这是PCM+的主要功能之一。
◆ PCM+对管道进行预防性维护，延长管道寿命，并在早期发现侵蚀。
◆ PCM+系统包括一个便携式发射机及手持式接收机。发射机和CPS站点连接，可以向管道施加一个特殊的近直流信号。接收机可以在最大30公里（19英里）的范围内识别这种特殊信号来定位管道的位置和深度。
◆一旦管道被定位，技术人员就可以绘制沿管道的泄漏电流图，显示出信号电流大小和方向，从而迅速的确定防腐层破损。
◆确定了管道的破损段之后，使用A字架，可以进一步将破损位置和深度确定在1米（3英尺）的范围内。
◆ PCM+具有自动信号衰减（ASA），先进电流方向（ACD），以及适应接地补偿（AGC）的强大功能，甚至能够对与其它金属结构搭接，存在电干扰或管线密集区域内的管线进行准确、轻松地定位和测绘。并提供PCM电流（ACCA）和电压梯度（ACVG）的同步测量。实时测量PCM电流（ACCA）和电压梯度（ACVG）。
◆操作者不需完成“电流跨度”，不需手工计算，就可以确定通常需要直连才能测量的沿管道传播的CP（阴极保护）电流。
◆ PCM+在任何模式下的测绘信息，也同时储存和显示在接收机上，记录的测绘信息可以使用蓝牙传输到PC机或者可选的PDA（和GPS数据连接）上，以图形格式显示来进行快速分析。
◆ PCM+及其配套设备是适合管道技术人员最新的准确、快捷和可靠的管道电流测绘工具。
PCM+接收机——手持式接收机即使在复杂拥挤的区域，也可以用来定位管道，测量系统发射机施加的近直流信号的电流强度和方向，然后提供给操作者。
接收机能够进行需要的运算，同时瞬时显示结果。提供给操作者一种通过和金属管道相连来定位防腐层破损以及确定阴极保护系统管道故障点的先进方法。
PCM-Tx发射机——PCM+系统特有大功率发射机，最长探测距离可达30公里（19英里）。最少的管线接入点减少了评估一段管线的时间。发射机有三种操作模式，可以确保对输配管道系统进行有效的测绘。
PCM+系统功能：
应用蓝牙通讯方式，可以实时、批量地接收记录PCM+接收机的检测数据；可现场实时显示埋深、定位电流、PCM电流可自动、手动录入检测间距。
现场显示检测数据分析曲线，方便判断多途径数据自动转存，与GDFFW软件无缝连接长达16小时的超长记录时间可与GPS定位功能配合使用。
英国雷迪 PCM+防腐层检测仪 产品用途：
◆ 对管道路由定位、测深
◆ 对管道外防腐层破损状况评估
◆ 对管道外防腐层破损点定位
◆ 对重要管道进行定期跟踪检测
◆ 对新建设管道防腐层施工质量验收
◆ 对主管道上分支输油管线进行查找
◆ 对管道阴极保护效果评估
 |
|
