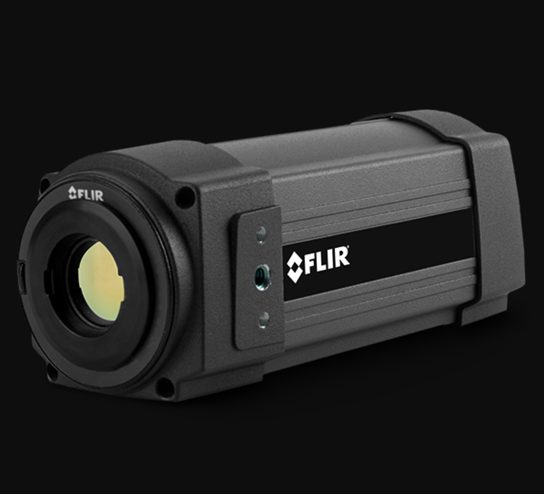

FLIR A300 红外热像仪
FLIR A300 红外热像仪产品介绍
某些问题的解决无需最高速度和极快的反应能力，而FLIR A300 热像仪能够为有此需求以及使用 PC 的任何用户提供经济且精确的测温解决方案。由于其具有复合视频输出功能，因此 FLIR A300 热像仪同样也是热图像自动化应用领域的理想之选。在自动化应用中，用户可以利用它独特的性能，如穿透蒸气、雾气、烟尘等。
FLIR A300 红外热像仪主要特征：
MPEG-4 视频流
通过以太网供电(PoE)
内置网络服务器
通用I/O
100Mbps 以太网( 100m 电缆、无线、光纤等)
通过SNTP实现同步
复合视频输出
多台热像仪实用软件: 含FLIR IP Config和FLIR IR Monitor
定义明确的开放型 TCP/IP 协议，用于控制与设置
镜头：含25°镜头，以及15°和45°选配镜头
典型应用：
防火，关键容器监控，以及电力公司资产管理(电力设备温度监控)
工业设备自动化控制(可安装多台热像仪)
FLIR A300 红外热像仪技术参数：
视场角(FOV) 25° x 18.8°
最小焦距 0.4m
空间分辨率 1.36mrad
镜头识别 自动
热灵敏度/NETD <0.05°C @ + 30°C
图像帧频 30Hz
调焦方式 动或手动(内置马达)
数码变焦 1-8倍连续
探测器参数
探测器类型 焦平面阵列(FPA)，非制冷
微热量型
波长范围 7.5-13μm
红外图像分辨率 320 x 240像素
测量
测温范围 -20°C to + 120°C
0 to +350°C
精度 ±2°C或读数的±2%
设置
颜色调色板 黑白，黑白反转，铁红，彩虹
设置命令 日期/时间，温度
图像存储
图像存储类型 用于图像存储的内置存储器
文件格式 标准JPEG，含16位测量数据
以太网
以太网 控制、分析和图像
类型 100Mbps
标准 IEEE 802.3
连接类型 RJ-45
通讯 TCP/IP Socket，FLIR专有
视频流 MPEG-4， ISO.IEC 14496-1 MPEG-4
ASP@ L5
全辐射红外图像流 以3Hz传输16位 320 x 240像素
电源 通过以太网供电，PoE Ieee 802.3af
class 0
协议 TCP，UDP，SNTP，RTSP，RTP，
HTTP， ICMP，IGMP， ftp， SMTP，
SMB ( CIFS )， DHCP ， MDNS ( Bonjour )
uPnP
数字输入/输出
数字输入，作用 图像标签(开始/ 停止/ 常规)，外部设
备输入(编程可读)
数字输入 2 光隔离， 10-30 VDC
数字输出，作用 输出至外部设备
(编程可设置)
数字输出 2 光隔离， 10-30 VDC，最大 100mA
数字I/O，隔离电压 500VRMS
数字I/O，工作电压 12/24 VDC，最大 200 mA
数字I/O，连接器类型 6针螺丝端子
复合视频
视频输出 复合视频输出，PAL与NTSC兼容
标准 CVBS(ITU-R-BT.470 PAL/ SMPTE 170M
NTSC)
连接器类型 标准BNC
电源系统
外部电源 12/24 VDC， 24W最大额定值
外部电源，连接器类型 2针螺丝端子
电压 容许范围10-30 VDC
环境参数
操作温度 -15°C~+50°C
存储温度 -40°C~ +70°C
湿度(工作及存储) IEC 60068-2-30/24 h 95%相对湿度
+25°C~+40°C
EMC – EN 61000-6-2:2001 (抗干扰)
– EN 61000-6-3:2001 (抗辐射)
– FCC 47 CFR Part 15 Class B(抗辐射)
封装 IP 40 ( IEC 60529 )
抗撞击 25g ( IEC 60068-2-29 )
抗震动 2g ( IEC 60068-2-6 )
物理数据
重量 0.7kg
热像仪尺寸(长x宽x高) 170 x 70 x 70mm
三脚架安装 UNC1/4”-20(三面)
基本安装 2 x M4 螺纹安装孔
(三面)
外壳材质 铝
交付范围
包装，内容 硬壳便携箱或纸箱
红外热像仪及镜头
标定证书
以太网™电缆
电源及电源线
电源尾线
入门指南手册
重要信息指南手册
用户文件光盘
应用光盘
延保卡或注册卡
FLIR A300 红外热像仪 选配件
红外镜头 f = 30 mm, 15° 及镜头罩
红外镜头 f =10 mm, 45° 及镜头罩
微距镜头 4×(100 μm)及镜头罩
微距镜头 2×(50 μm)及镜头罩
附镜头罩和安装架的镜头 76 mm ( 6° )，用于 A/SC3XX
附镜头罩和安装架的镜头 4 mm ( 90° )，用于 A/SC3XX
附镜头罩和安装架的微距镜头 1×(25 μm)，用于A/SC3XX
高温选件+1200°C A/SC3XX系列
A/SC3XX交流适配器
A/SC3XX系列用硬壳便携箱
ThermoVision™系统开发套件(SDK)
 |
|
