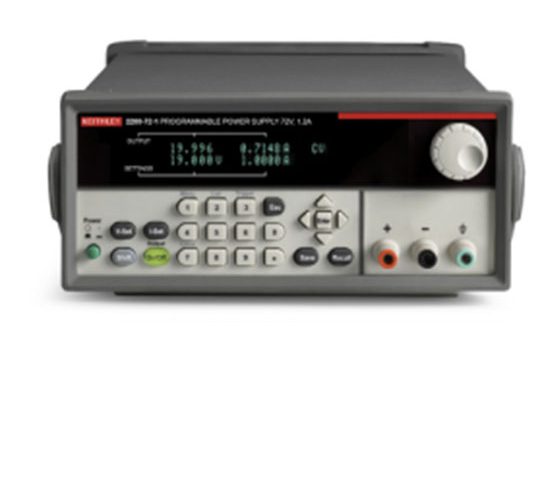

TeKtronix泰克2200单通道可编程直流电源产品介绍：

产品型号：2200系列
产品品牌：TeKtronix泰克
产品类别：电源
产品备注：直流电源

TeKtronix泰克2200单通道可编程直流电源产品特点：

主要特点:

• 5个产品型号满足多种需求
  功率范围：86W～150W
  电压输出：20V～72V
• 提供高质量测试数据
  基本电压输出准确度：0.03%
  基本电流输出准确度：0.05%
• 适合测试低功率电路和器件
  电流 测量分辨率：0.1mA
  电压测量分辨率：1mV
• 程控检测，确保为负载施加预置电压
• 双线显示屏显示预置值和实际输出，连续指示传至负载的功率状态
• 高达80个输出步骤的可重复测试序列，便于创建内建清单模式标准GPIB与USB接口，便于自动 控制

优势：

确保高质量负载电流测量。
允许测量闲置和睡眠模式电流，以验证产品是否符合低功耗目标。
显示编程值和实际输出，以连续指示供给负载的功率的状态。
简化高达 80 个输出步骤的可重复测试序列的创建过程。
同步电压变化与外部事件或测试系统控制信号
达到过电压限值时引发输出下降至 1V 以下。
确保不会意外更改测试参数。
简化集成到自动化测试环境的过程。

TeKtronix泰克2200单通道可编程直流电源产品概述：

2200系列单通道可编程直流电源，可以提供范围非常 宽的电压输出，满足元件、电路、模块以及完整器件的测 试与特性分析需求，适合研究实验室、设计与开发以及生 产测试。2200系列包括5个型号，输出电压范围是20V～72V， 输出功率包括86W、96W、100W及150W。此外，这些电源还 可以用作恒流源或恒压源。2200系列电源集出众的性能、 多功能和易用性于一体，使得用户尽可能快地获得高质量 测试数据。无论用于自动测试系统还是手动仪器配置， 2200系列电源都同样有效。

为负载提供出众的准确度

2200系列电源电压设置基本准确度是0.03%，电压回 读基本准确度是0.02%，确保按照用户设置在输出端为负 载施加电压。而且，后面板连接包括程控检测端口，可以 对电源引线中的电压降进行补偿。这有助于确保为待测器件(DUT)负载端提供正 确的电压。2200系列电源的准确度不只限于电压，其电流设置和回读基本准确 度均为0.05%，可为用户提供高质量的负载电流测试。此外，其噪声低于5mVp-p， 从而使用户确信待测器件(DUT)负载端施加的功率是高精确和高品质的。

吉时利2200系列单通道直流电源还具有出众的分辨率。其电压和电流测量 分辨率分别是1mV和0.1mA，因此可以对电压和电流的极其微弱变化进行测试和 研究。对于最低功耗要求较高的便携设备，0.1mA的电流分辨率允许用户测试 空闲模式和休眠模式电流，从而对产品是否满足苛刻的低功耗目标进行检验。

迅速获得测试结果

吉时利2200系列单通道直流电源具有多种特性，便于用户迅速而容易地获 得所需的测试结果，还包括有助于用户为各种需求创建复杂测试的工具。

双线显示屏能够显示预置设置以及实际电压和电流输出，便于用户实时观 察、了解和调整期望输出与实际输出值之间的任何差异。可以通过多种方法， 对电压和电流设置进行调整。用户可以使用直接输入数字键盘设置精确的电压 和电流值。还有一个用来调整补偿的旋钮，便于用户根据微笑的电压或电流变 化，对待测器件(DUT)响应进行研究。

您是否经常重复一系列测试？用户在进行测试时，每次都要对每个测试设 置诸多参数，为了避免这种繁琐，您可以使用几个按键保存测试设置，当您再 需次要时只需调用即可。利用40个存储单元可以保存40个测试设置，也可以使 用2200系列电源清单模式来定义80个步骤的定制测试序列。这使得在各种电压 范围内的每个电压等级、对电路或待测器件特性进行分析变得非常轻松。序列 保存以后，可以使用仪器的前面板密钥手动触发运行，通过外部触发器自动运 行，或通过可编程接口指令运行序列。2200系列单通道直流电源可以存储7种 定制测试序列多达80个步骤的清单，并可以为每个步骤设置持续时间。

始终保护待测器件（DUT）

2200系列单通道直流电源有几种功能，可以确保待测器件(DUT)不被破坏。 可以设置最大电压，因此无论请求的电压值多大，输出都不会超过预置的限定 值。对于进一步的电压量级保护，可以设置过压保护电平，如果达到过压限制， 会将输出电压降至低于1V。此外，还有电流限幅设置保护措施，以对流经待测 器件(DUT)的电流进行限制。如果电流达到限幅，2200系列单通道直流电源将从 恒压转向横流操作，将电流控制在电流限幅设置，电压将根据负载电阻而变化。
除了限幅设置，用户还可以设置定时器，在指定时间间隔后关闭输出，用户可以 将测试预先设置为无人模式，在预置时间过后，可以自动关闭待测器件(DUT)电源。

确保测试参数不被意外更改

利用2200系列单通道直流电源前面板的锁定功能，可以防止对设置的意外更改， 从而避免收集不正确的测试数据或因重复测试而浪费时间。用户可以禁用前面板旋钮 或者禁用前面板数据输入控制功能。当前面板的所有数据输入键禁用时，2200系列单 通道直流电源将提示用户输入密码，以重新激活按键。

选择便利接口

2200系列单通道直流电源，可以成为用户自动测试系统的一部分。用户可以选择 通过GPIB或USB接口，来控制每个电源。USB接口兼容测试与测量类(TMC)，因此用户可 以利用标准SCPI命令语法。2200系列单通道直流电源还包括标准驱动程序，从而简化 电源与自动测试环境的集成。

无论你的电源输出多么精确，都无法保证待测器件(DUT)负载电压与预置输出电压 相同。这是因为具有两个源输出的电源仅在其输出端调整电压输出。然而，用户希望 调整的是待测器件(DUT)负载的电压，而不是电源输出端的电压。电源与负载由具有一 定电阻（R_Lead）的导线连接，R_Lead大小取决于导线长度、导体材料的电导率以及导体的 几何形状。因此，负载电压是：V_Load = V_Programmed – 2*V_Lead = V_Programmed – 2*I_Load*R_Lead。 如果负载需要大电流，那么I_Load较高且V_Lead可能达到零点几伏，特别是如果电源线较 长时，自动测试机架就属于这种情况。负载电压可能比期望电压低80mV～160mV(当2A ～4A电流通过16号电线时)。

程控检测技术可以将电源反馈环扩展至负载输入端，从而解决导线电压降问题。 来自电源的两个检测线路与电源输入相连。这些检测引线是电压测量线，它们与高阻 抗电压相连，对电源电路进行测量。由于电压测量电路是高输入阻抗电路，因此检测 引线中的电压降是可以忽略的。检测引线电压测量电路成为电源的反馈控制环，负载 电压通过检测线路反馈至电源。为了克服电源引线中的电压降，电源将提高输出电压， 使得V_Load = V_Programmed。

因此，只有利用程控检测技术，才可能为负载施加精确电压。

TeKtronix泰克2200单通道可编程直流电源产品参数：

2200系列后面板

优异的输出和测量分辨率,适合低功率测试

技术参数
