品牌：俄罗斯TECHNO-AC泰克诺
型号：MAG-05.X.XX
产地：俄罗斯
适用型号：CBI-309G，309MAG，Success AG-309.15G， AG-319G，Success AG-317G
配件介绍：
一套管道变送器MAG-05.X.XX用于非导电管道和排水沟的位置和深度测量，深度可达5m。它与支持 512Hz 频率和“Sonde”模式的接收器一起使用。

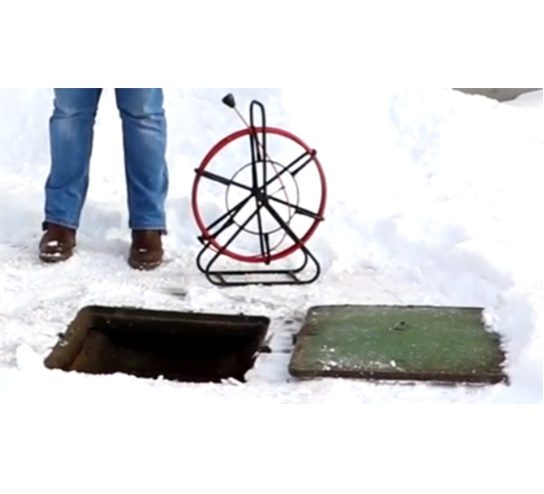

便携式管道变送器 MAG-05 应放置在带有电缆牵引系统的公用设施中。发射器发射电磁信号。
在垂直于效用轴移动接收器时，接收器传感器获取具有两个不同局部最小值的信号，一般信号和两个假峰值。如果接收器放置在效用轴上，则局部最小值和假峰将丢失。
为精确定位管道变送器，操作员应定位两个局部最小信号和一个一般信号。
管道变送器的位置将处于信号的位置。只有当接收器正确放置在管道变送器上方时，才能测量管道变送器（即公用设施）的真实深度。变送器水平放置在管道中。
如果可以从两侧进入管道，则管道变送器 MAG-05.2.XX 套件可以使用额外的钢丝绳确保管道变送器的安全拆卸。
在这种情况下，操作员应执行以下操作：
•将插头安装在牵引系统的末端，而不是管道变送器；
•将带有拉动系统的塞子推到管道的另一端或最近的管道入口处；
•用装有蓄能器和盖帽的管道变送器更换塞子；
•用卡扣将盖子连接到钢丝绳上；
•通过使用牵引系统和钢丝绳移动管道变送器来跟踪公用设施。
如果管道变送器卡在公用设施中或牵引系统杆断裂，可以通过拉动钢丝电缆将管道变送器从公用设施中取出。
产品参数：
发射机频率 512赫兹
管道变送器直径 40 毫米
管道变送器重量 318克+-20克
管道变送器工作时间 长达 5 小时
拉索系统推杆直径 6 毫米
附加线径 2 毫米
管道变送器 MAG-05.1.ХХ 套装包含
电缆牵引系统
便携式管道变送器 MAG-05
累加器
充电器
