德国德尔DUERR NDT CR射线数码成像板扫描系统

德国德尔DUERR NDT

德国德尔DUERR NDT CR射线数码成像板扫描系统产品介绍:

产品型号:HD-CR系列
产品品牌:德国德尔DUERR NDT
产品类别:扫描系统
产品备注:射线数码成像板扫描系统



德国德尔DUERR NDT CR射线数码成像板扫描系统产品概述:

提供了传统的X射线胶片的数字替代物,实际的应用上,是节省了…底片、洗片机、化学液体、暗房、观片灯,只要一台计算机,配合图像软件,通过简易的步骤就能够取得高分辨率的图像,而且也大大的减少了成像时间,形成了巨大的优势,也是近期NDT无损检测行业的重点产品之一。

UERR NDT CR技术及认可

是世界上*家发展12.5μm激光点扫描器的公司,与相应的高分辨率的荧光物质存贮器成像板,它符合EN 14784和ASTM 2446的所有严格的要求,高分辨率成像板和HD-CR装置结合达到*一家CR制造厂可达到的40μm空间分辨率,覆盖DUERR NDT公司的两个型号,包括HD-CR35及HD-CR43。

DUERR NDT公司也获得德国有名的BAM证书,也符合ISO 9001、EN和ASTM标准。

CR技术由3个步骤组成

*成像板(IP板)通过X射线或γ射线曝光,曝光引起IP板里的含磷层存贮X射线图象;

* 在数码成像板扫描仪上阅读,期间,聚焦激光束引发存贮的X射线图象数据以可视光的形态释放;

发射出的光可采集,通过光电倍增管,转换成数字化的电信号,*后以数字图象显示在联机计算机的监视器上;同时,在设备内部的擦除器可直接清除IP板的残留数据,这样就准备好可以进行下次的曝光。

优点﹕

*数码胶片可多次重复使用

*不需进行传统的药水洗片,如显影、定影等步骤,也不需暗室,大大降底材料及人工成本

*不间断地自动进行扫描多张数码胶片,可自动保存图像

*能进行图像处理,如加上编号、缺陷说明等等…

*全自动计算机判别缺陷功能,包括缺陷大小、相对检测标准的级别等强大的软件功能

*可提供不同尺寸的高柔软性数码胶片(HD-CR35及CR35)

*数码图像可*保存,可省却储存传统底片的空间及其房间的特殊环保条件



德国德尔DUERR NDT CR射线数码成像板扫描系统产品技术参数:

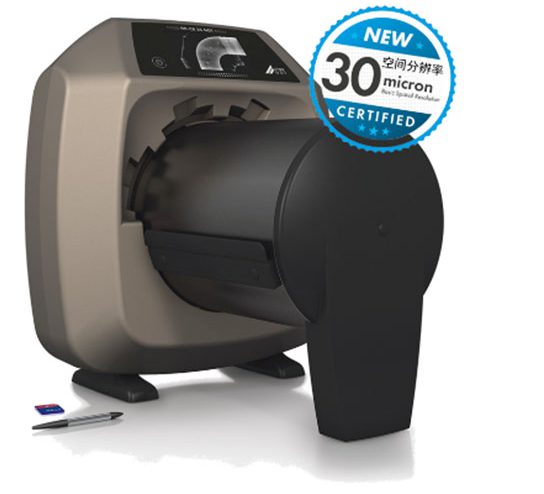

技术数据 数码成像板扫描仪 HD-CR 35

NDT

CR 35

NDT

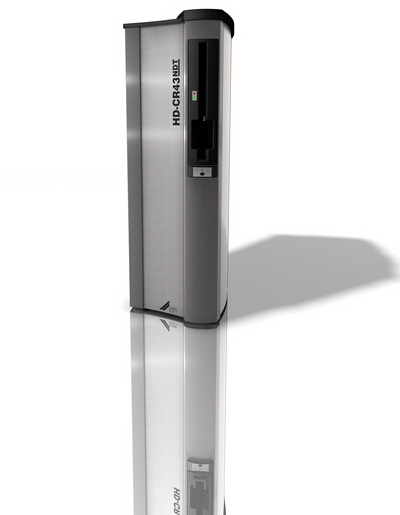

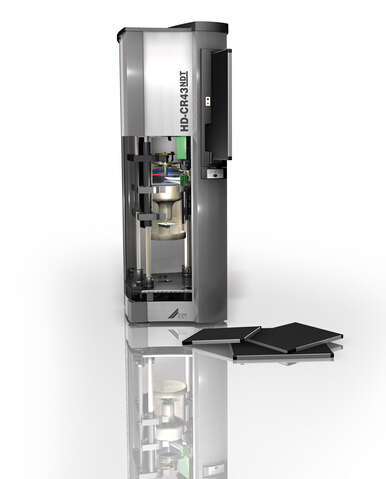

HD-CR 43

NDT

CR 43

NDT

BSR

(空间分辨率)

取决于成像板

(通过BAM鉴定)

40μm 100μm 40μm 100μm
激光 焦点在成像板表面 12.5, 25, 50μm 50μm 12.5 μm 50 μm
尺寸 (高×宽×深)cm 40×37×47cm 40×37×47cm 113×41×46cm 113×41×46cm
重量 不包括运输箱 17.5kg 17.5kg 56kg 56kg
电源 100-240V / 50-60Hz 140W 140W 250W 250W
灰度分辨率 16位,65.536灰度级
*大成像板尺寸 35cm宽,长度不限
存贮温度 -20℃ 到60℃
工作温度 10℃ – 35℃
噪声水平 < 49dB(A) < 49dB(A) < 39dB(A) < 39dB(A)
PC连接 连接方式 USB 2.0 USB 2.0 太网(TCP-IP协议) 太网(TCP-IP协议)
激光等级 I(EN60825.1)
软件 DURR NDT D-Tect
附件 运输箱、电池可选、成象板等



德国德尔DUERR NDT CR射线数码成像板扫描系统产品应用:

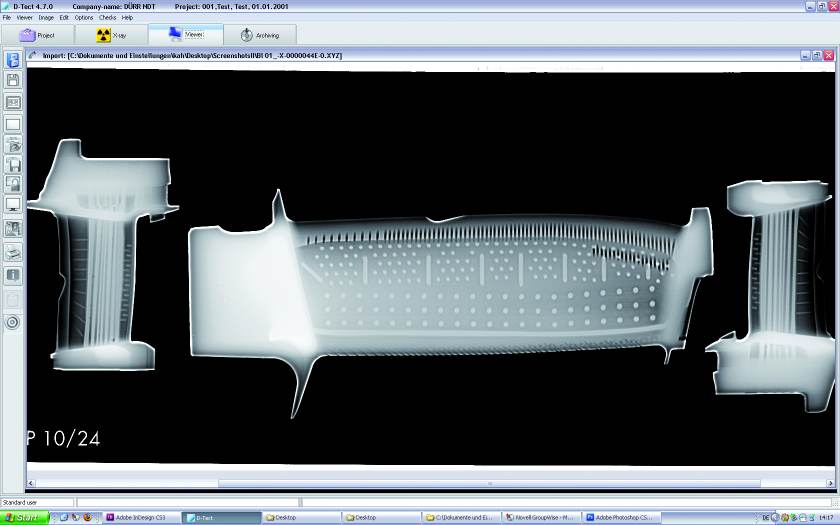

D-TECT 图像处理系统

由DUERR公司自行开发,适应用户的需求而不断的完善,使用快捷方便,功能全面,现已成为非常成熟的软件。

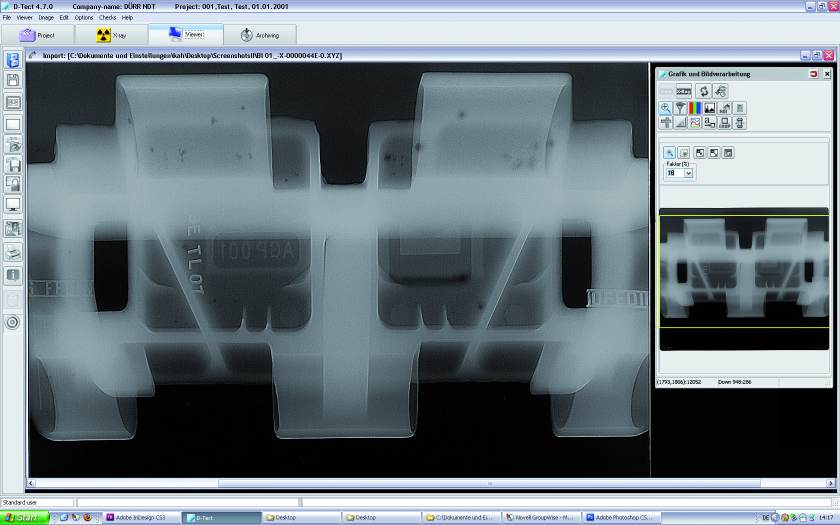

动态范围极广

在厚度差异较大及复杂的铸件,能够在一次的曝光后,通过软件的处理,清楚分辨出缺陷分别在较薄及较厚的位置,能节省多次曝光的时间。

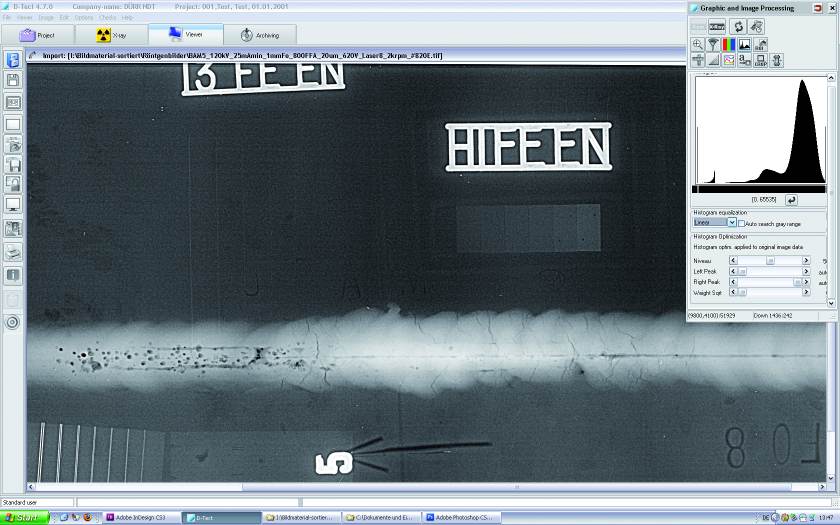

直方图均值化

在直方图里灰度值的均值化可同时对不同密度材料进行光学评估。

高对比度滤波器

滤波器允许*优化图像对比率。

原始数据会无变化的保留。

精细结构滤波器

精细结构滤波器对焊缝检测十分有利。小的缺陷容易被放大,对比变成*优化。原始图像数据被保存。

手动测量

内部杂质或裂纹的尺寸可通过使用手动工具确定。

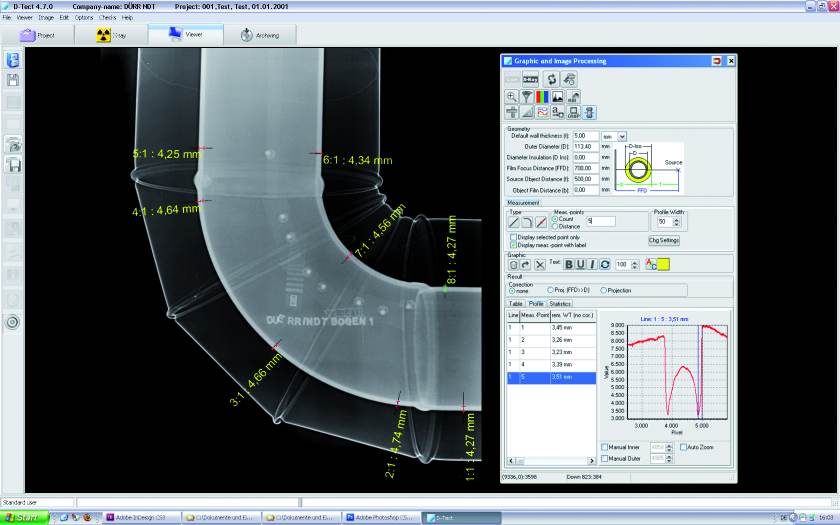

自动壁厚测量

由于可使用任意选择的测量工具测量壁厚,确定壁厚就变得非常简单和快速。

不管是手动校准数据的输入还是曝光参数已经记录,测量工具都能兼顾到,都可作为X射线照相技术的要求。









,
