Spark-1726单次脉冲电缆故障测试仪 产品简介：
产品型号：Spark-1726
产品品牌：庞羽梁（由庞羽梁厂家自产）
产品类别：电缆测试仪
产品备注：电缆故障测试仪
Spark-1726单次脉冲电缆故障测试仪 产品概述：
电缆故障测试仪可以测试35KV以下电压等级的各种类型电缆的高阻闪络性、泄漏性故障，低阻、短路性故障及断路故障。

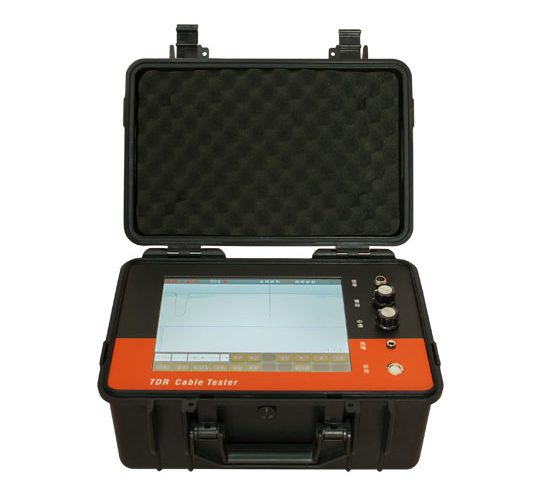

电缆故障测试仪采用箱式结构，巧妙的将电缆故障测试仪与笔记本电脑结合为一体化，采用触摸屏操作界面，所有功能按键均在屏幕上直观地显示，用户可通过触摸屏直接操作。具有波形储存功能，可以储存大量的现场测试波形，供随时调用观察和同屏比较。测试界面简单清晰，功能按键定义简单明了，测量方法简单快捷。
电缆故障一般分为两大类：低阻、开路故障和高阻故障。仪器根据雷达测距原理，向电缆发射一个低压脉冲或高压脉冲。当遇到特性阻抗不匹配的地方时，就会产生反射波，仪器以极高的速度将发射波形和反射波形采集下来并显示在屏幕上，用双游标卡在波形的两个特征拐点上。仪器根据电波在电缆中的传播速度，便可测算出故障点到测试点的距离。
S = VT / 2
S：故障点距测试端的距离。
V：电波在电缆中的传播速度。
T：电波在电缆中故障点与测试端间一个来回传播所需的时间。
这样，在V和T已知的情况下，就可计算出S，即故障点距测试点的距离。这一切只需要稍加人工干预（用双游标卡在波形的特征拐点上）就可由计算机自动完成，测试电缆故障迅速准确。
Spark-1726单次脉冲电缆故障测试仪 性能特点：
1.电缆故障测试仪采用目前国内功耗最小、体积小、重量轻，性能稳定的 嵌入式工业级工控机作为数据处理核心部件。确保了整机性能的可靠性与稳定性。
2.采用12.1高亮度大液晶屏幕触摸屏作为显示终端，可以在野外阳光直射的条件下清楚观察测试分析波形。
3.具有方便用户的软件和全中文菜单以及全屏触摸按键操作功能。具有强大的数据处理能力和友好的显示界面。按键定义简单明了。测量方法简单快速
4.检测故障成功率、测试精度及测试方便程度优于国内同类检测设备。
5.全局波形和局部波形同步显示，便于整体分析和细节调整。
6.具有波形储存功能，可以储存大量（32G）的现场测试波形，供随时调用观察和同屏比较。
7.本测试仪采用高强度气密ABS工程塑料箱结构，防腐、防潮、坚固、耐用、便携。
具有极安全的高压隔离保护措施，确保人身和设备安全。测试仪器在35KV冲击高压环境中不会死机和损坏。
8.具有标准打USB接口,可方便用户外接鼠标及使用U盘进行波形数据的导入导出以及数据输出打印。
9.操作简单，可靠性高。具有极高的性价比。
10.无测试盲区。
11.机器内置大容量锂电池供电：充满电后连续工作小时不小于6小时(随着电池的老化，连续使用时间会相应缩短)，可在无电源环境测试电缆的开路及低阻短路故障。
Spark-1726单次脉冲电缆故障测试仪 技术参数：
1.测试方法，低压脉冲法、高压闪络法（脉冲电流法）、速度测量法。
a)低压脉冲法：适用于低阻、短路、断线故障的精确测距，还可用于电缆全长及中间接头、T型接头、终端头的测量，以及波速度的校正。
b)脉冲电流法：适用于高阻、闪络型故障的测距，使用电流耦合器从测试地线上采集信号，与高压部分完全隔离，安全可靠。
2.技术参数：
测试距离：低压脉冲法时，最大测试距离15Km；高压闪络法时，最大测试距离10Km。
系统测试精度：小于500px。
脉冲幅度: 负载阻抗在50Ω时不小于250V。
脉冲宽度: 0.2μs、2μs、4μs三种。
采样频率: 48MHz、24MHz、12MHz、6MHz。
测试电缆长度设有：
短距离（＜1Km ）； 中距离（＜3Km）；
长距离（＞3 Km）； 测试脉冲幅度：约400VP-P。
系统测量误差：主机测量结果配合数显同步定点仪测量，系统误差为零。
读数分辨率: 1m
测试系统预置了5种电缆介质的电波传播速度：
油浸纸：160m/μs；
交联聚乙烯：172m/μs；
聚氯乙烯：184m/μs；
以及其它非动力电缆的电波传播速度的设置（自选介质）。
对于其它非动力电缆，利用本机的测速功能可以在输入该电缆的已知全长后，测出电波在该电缆中的传播速度。然后以此电波传播速度设置在仪器中就能保证其测试精度。
3.采样方式：电流取样法。
4.工作条件: 温度-10 ~ +45ºC，相对湿度 90%。大气压力750±30mmHg
5.体积：420×280×190mm。
6.重量：约8kg。
 |
|
