背景介绍
面对日益严重的水污染，保护和治理迫在眉睫。在过去的十年中，国家颁布了许多与水资源保护相关的政策。同时，国家相关部门也加强了污染企业排污口的监测和监控，处罚也日趋严厉。
入河排污口监测中有两项重要污染指标：污水入河量和污染物总量。污水流量乘以排放时间等于污水入河量，污水流量乘以污染物浓度等于污染物入河总量。污水流量是确定污水入河量和污染物入河总量的基础，污水流量实测的准确性直接影响污水入河量和污染物入河总量计算的准确性。此外，入河排污口监测资料也是水资源保护规划编制、水功能区管理的重要依据。因此，准确测量入河排污口量，做好入河排污口监测基础工作，是非常关键的。
应用方案

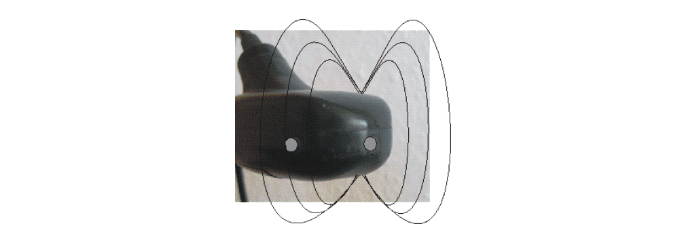

目前河道、管道中污水测流已经变的越来越重要，测流手段也越来越先进，由早期的旋桨机械式、发展到声学多普勒式，再到电磁式流量计。OTT MF pro便携式电磁流量计，采用电磁感应原理进行流速流量测量。传感器在水中发出电磁波，在环绕探头的周围水域形成一个磁场，通过磁场的水流流速与探头电压变化成一定比例关系，电压变化反映流速快慢，进而通过探头内部的微处理器得到流速值。
OTT MF pro电磁流量计具备同时监测水位、流速和剖面流量的能力，搭配手操终端，具备如下特点：
压力单元可直接测量水深及底床形状、浅水中也可使用
低流阻的高效探头
小巧轻便的手持终端，并带有键盘接口和图形显示界面
可显示实时数据及流速分布曲线
不受水质好坏或者水草丛生等恶劣环境的影响
内置多种国际标准的流速测量方法及流量计算方法
支持多种测量模式：实时测量和剖面测量；
支持多种剖面类型：河流和管道；
支持多种管道类型：圆形、矩形、梯形、2/3 蛋形、2/3 倒蛋形；
支持多种河流流量计算方法：平均截面法和中间截面法；

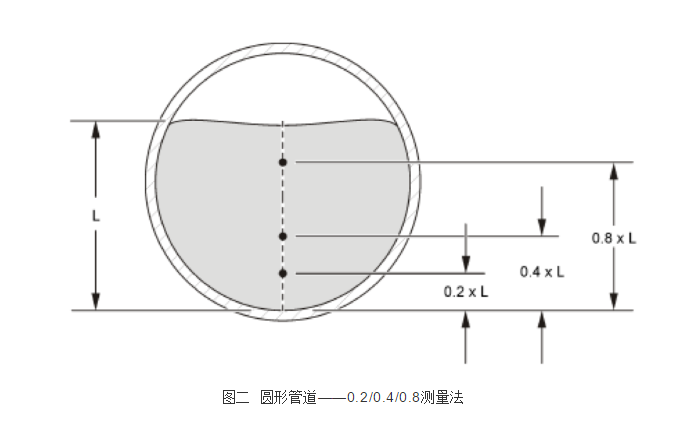

支持多种管道剖面计算方法：0.9 x Vmax、0.2/0.4/0.8、流速和水位积分器、2D；
支持多种河流剖面计算方法：1、2、3、4、5 和 6 点（流速法 – 符合 USGS 和 ISO 标准），2 点 KREPS 法，1 点表面流速法，1 点和 2 点冰下测量法
USB 数据导出接口，简单便捷
手持终端彩色屏幕，易于查看，可充电电池组，连续使用超过 18 小时
引导式自动向导软件可以很方便进行野外使用
污水流量测量的先决条件是流速的测量，流速乘以过水断面截面积等于流量。OTT MF pro流量计即可以测量流速，也可以根据断面形态直接输出流量，操作非常方便。
其中，河流流量测量支持：平均截面法（图一）和中间截面法。
MF pro流量计手持操作终端内嵌多种测量模式，里面的剖面流量测量也是非常适用。根据终端提示，选择测量的类型和统计方法，逐步测量各点的流速，最终终端自行计算最终流量。设备操作十分简便，只需要将探头伸到水里，输入测量类型和测量面的形态，计算结果直接输出。

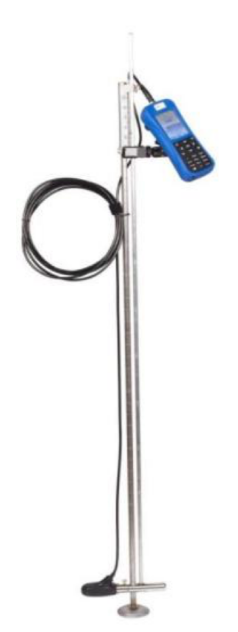

MF pro流量计使用简便，适用于各种类型的渠道/河流、管道（满管和半管均可）得到了很多专家和同行的认可。测杆可以拼接，长度随意调整，携带方便。
电磁流量计的优势
常见的接触式便携流速仪测量原理主要有：旋桨式、声学多普勒式和电磁式。
电磁流量计是采用根据法拉第电磁感应定律进行流速流量测量。传感器在水中发出电磁波，在环绕探头的周围水域形成一个磁场，通过磁场的水流流速与探头电压变化成一定比例关系，电压变化反映流速快慢，进而通过探头内部的微处理器得到流速值。优点：不受被测介质温度、粘度、密度的影响；响应时间快；无机械转动部件，不存在泥沙堵塞或水草、杂物缠绕等问题；不受温度的影响；无需满管，半管也可测量。（文章转自哈希公司）
 |
|
