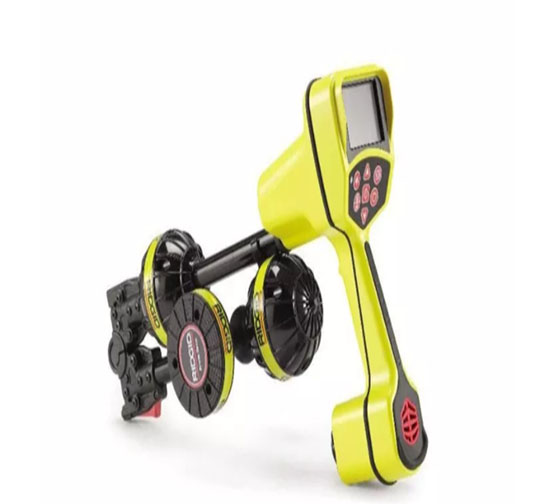

RIDGID（里奇） SR-20 管线探测仪 产品简介：
产品型号：SR-20
产品品牌：美国RIDGID
产品类别：探测仪
产品备注：地下管线探测仪
RIDGID（里奇） SR-20 管线探测仪 产品描述：

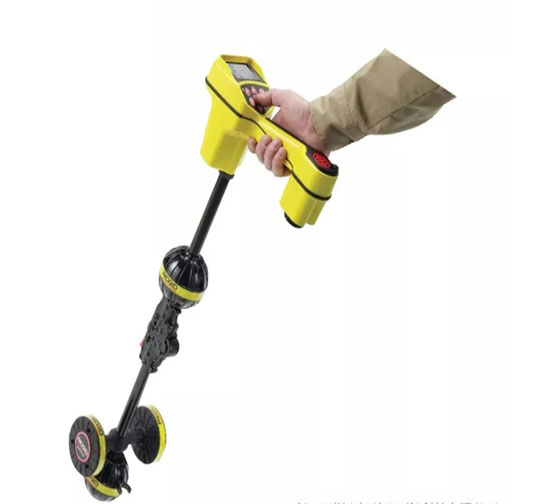

SR-20是一款全自动智能地下管线探测仪，拥有强大的8天线立体天线阵，给用户提供完整、精确、直观的地下管线信息，可以对地下管线进行精确的定位和有效的追踪。
RIDGID（里奇） SR-20 管线探测仪 产品特点:
●SeeKTech SR-20管线定位仪，采用新专*技术的全向天线，可通过图形化管线显示及导向箭头等信息
●实现快速精准定位，满足高端用户的需求，主要应用于管线定位，也可定位信号发生器
●一屏4钟方式定位管线位置（图形）
●连续深度测试和45度法两种测探方法

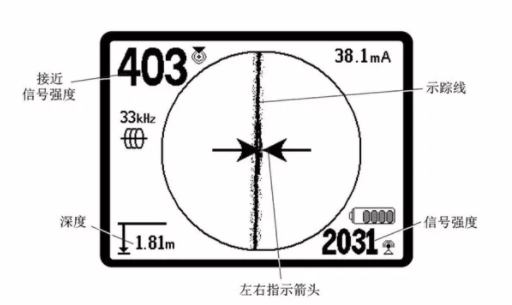

●管线“影像”图形显示，直接显示管线的实际方向以及拐弯情况
●管线电流实时显示，排除干扰管线
●8个立体天线，定位更准确，抗干扰更强
●*家分段探测频率设计，强大的无源探测能力
●能同时显示目标管线和干扰管线影像
●5W和10W两种规格发射机供选择
RIDGID（里奇） SR-20 管线探测仪 探测模式:
一.无源探测模式：
1.电力电线探测模式，主要应用于交流电力输送系统的电线探测.国内电线频率50Hz.
2.无线电探测模式，无线电波频率0-1000GHz，主要应用于能感应到无线电频率的金属管线探测。注：在无源模式下不会用到信号发射机
二.有源探测模式：
通过信号发生机，选定一个频率施加于一段较长的导体上，用于探测具有导电性能的管道、管线或电缆。
三.发射探头探测模式：
配合管道疏通机、管道内窥镜，用于探测非金属管道、沟渠或隧道内的发射探头或者不能被前两种模式探测
RIDGID（里奇） SR-20 管线探测仪 产品参数：
| SR-20接收机 | |
| 信号处理天线 | 8个立体天线 |
| 有源探测频率 | 128HZ、1KHZ，8KHZ、33KHZ |
| 无源探测频率 | 50HZ 、60HZ、 100HZ(CPS信号) 、120HZ |
| <4KHZ 4KHZ—15KHZ 15KHZ—36KHZ | |
| 信号发生器频率 | 16HZ 512HZ 16Khz 8KHZ 33KHZ 等 |
| 增益范围 | 自动 |
| 定位精度 | 深度值的±3% 无强干扰情况下 |
| 测深精度 | 0-3米 深度值的±4% 无强干扰情况下 |
| 3-5米 深度值的±5% 无强干扰情况下 | |
| 5-9米 深度值的±8% 无强干扰情况下 | |
| 方向测量精度 | 15°以内 弯点/三通点2米内 |
| 5°以内 弯点/三通点2米内 | |
| 测深范围 | 0-10m |
| 工作时间 | >=45小时 |
| 重量 | 1.8公斤 |

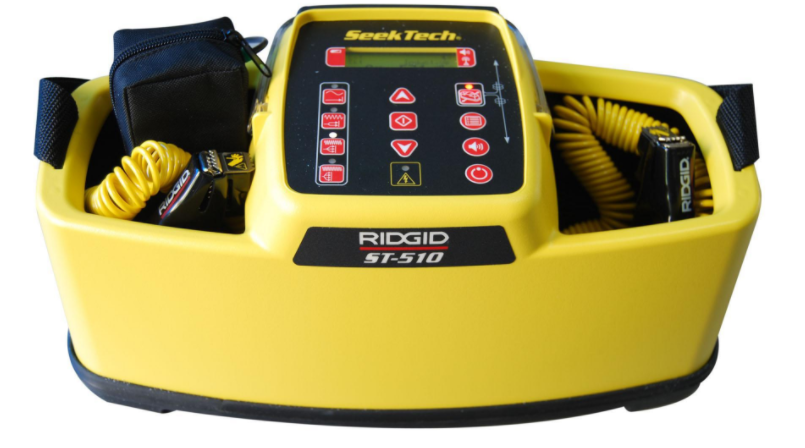

| ST-510发射机 | ||||
| 功能 | 对管线施加特定频率的定位信号 | |||
| 输出模式 | 感应模式，直连模式，夹钳模式 | |||
| 输出方式 | 自动阻抗匹配 | |||
| 输出频率 | 感应模式：33K，8K | |||
| 直连模式：10KHZ——490KHZ任意频率 | ||||
| 最大输出功率 | 10W | |||
| 电源 | 8节1号电池或外接12V充电电池 | |||
| 工作时间 | ≧20小时 | |||
| 重量 | 4kg | |||
| 防水防尘 | IP54 | |||
| 备注：可选择ST-305发射机 | ||||

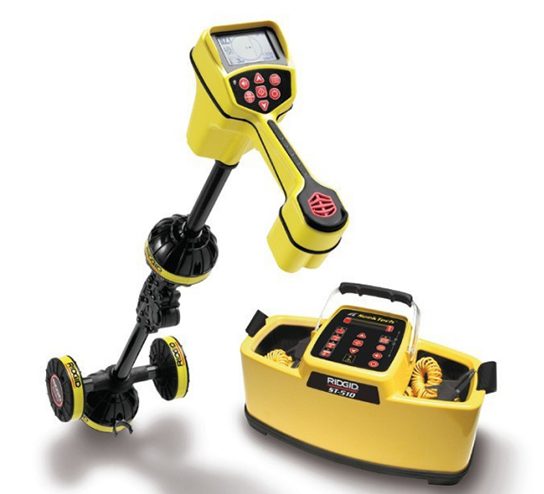

仪器标准配置 如下：
ST-510发射机或ST-305发射机1台
SR-20接收机1台，
直连导线1条，接地棒1根，仪器箱1个，说明书1套
选配件：4＂感应式信号夹钳 （选配）
 |
|
