日本RIKEN(理研) OHC-800型固定式防爆型气体量热计产品介绍：
产品型号：OHC-800型
产品品牌：日本RIKEN(理研)
产品类别：量热计
产品备注：固定式防爆型气体量热计
日本RIKEN(理研) OHC-800型固定式防爆型气体量热计产品概述：
在世界范围内，对于作为安全能源的LNG、页岩气、沼气、煤化气、焦炉煤气、甲烷水合气体等众多燃气的有效利用成为大势所趋。OHC-800是通过测量燃料气体的“热量”、“比重”、“沃泊指数”，力争提高燃烧效率/能源利用率的产品。
采用本公司独立开发的运算方式——组合光学传感器和声速传感器的Optsonic运算方式，能够进行高精度、高可靠性的测量。
通过故障前诊断等自我诊断功能的提高，预防故障导致的不测量状态。几乎不发生消耗品，运行成本低廉。
日本RIKEN(理研) OHC-800型固定式防爆型气体量热计产品特点：
● 能够连续测量热量(MJ/m3)、比重、沃泊指数的防爆型热量计。
● 采用本公司独立开发的Optsonic运算方式，可去除不具有燃料气体中的热量的气体（N2、 O2、 CO2等）的影响，因此能够进行高精度、高可靠性的燃料气体的热量测量。

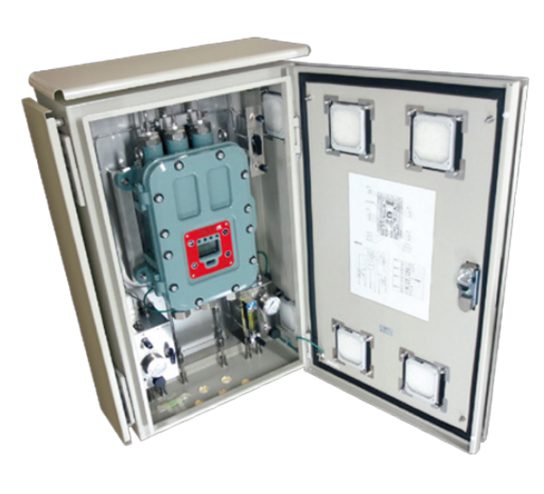

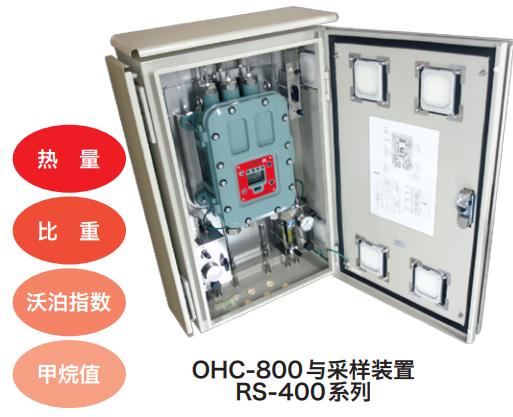

OHC-800与采样装置RS-400系列

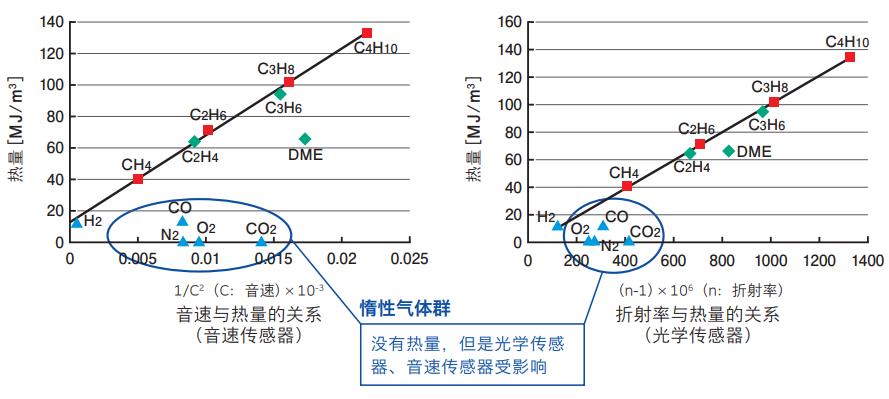

杂质气体对光学传感器与声速传感器的影响
作为热量计的原理，有应用经验的是光学传感器(Optical sensor)与声速传感器（密度计）(Sonic sensor)，这两个传感器受到N2、 O2、CO2等杂质气体的影响。
利用Optsonic运算方式（本公司独立开发）提高精度专利第518483号
采用了本公司独立开发的运算方式 —— 组 合 光 学 传感器和声速传感器的Optsonic运算方式。利用2个不同的传感器的运算，可去除不具有燃料气体中的热量的气体（N2、O2、 CO2 等）的影响，因此能够进行高精度、高可靠性的燃料气体的热量测量。

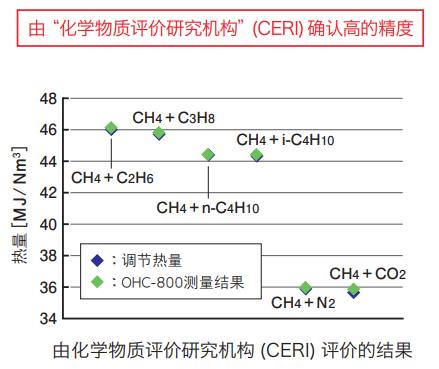

确立高精度、高可靠性的测量

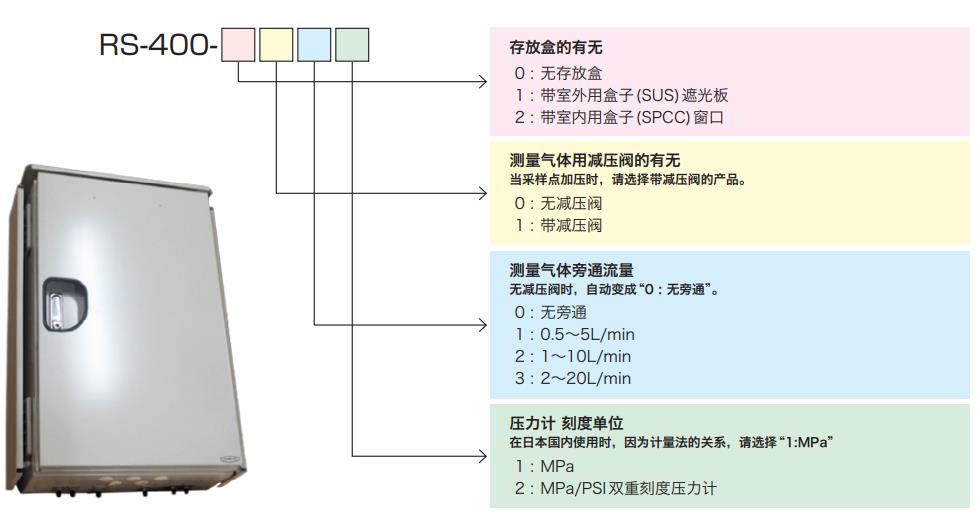

采样装置型式
与OHC-800专用的采样装置——RS-400系列组合，能够应对地点、采样压力等各种各样的设置环境。（请结合使用环境选择型号。）

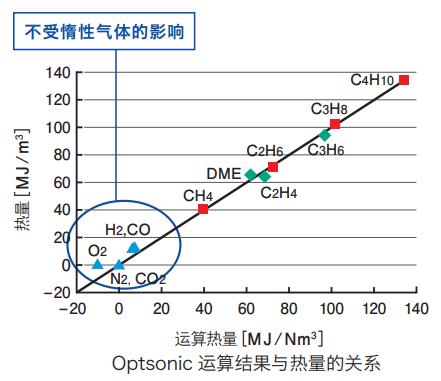

利用Optsonic运算能够进行高精度的测量
采用本公司独立开发的Optsonic运算方式，可去除不具有燃料气体中的热量的气体（N2、 O2、 CO2等）的影响，因此能够进行高精度、高可靠性的燃料气体的热量测量。
能够连续测量热量(MJ/m3)、比重、沃泊指数
能够连续测量热量(MJ/m3)、比重、沃泊指数，因此能够进行现场的热量监视。
能够切换热量(MJ/m3)、比重、沃泊指数的显示
只需操作显示键即可切换显示单位，因此不需要进行运算。
氢气防爆应对
利用牢固的耐压防爆结构（防爆等级 ：Exd ⅡB+H2T4），在氢气氛围中也能使用。
日本RIKEN(理研) OHC-800型固定式防爆型气体量热计产品技术参数：
| 型 号 | OHC-800 |
| 测量原理 | 测量折射率和声速的Optsonic运算方式 |
| 测量对象气体 | 天然气等所代表的、以甲烷为主成分的石蜡烃气体构成的气体※1 |
| 测量对象 | 热量（可利用切换开关显示比重/沃泊指数） |
| 测量范围※2 | 热量测量范围 25.00～50.00MJ/m（Gross、0℃、101.325kPa换算） 3 密度测量范围 0.500～1.500（比重换算） |
| 测量方式 | 利用外部采样装置的恒流量气体引入式 |
| 显 示 | 全点LCD数字显示（带背景灯）、3色LED灯 |
| 外部输出 | DC4～20mA（绝缘、负荷电阻300Ω以下）/数字传输 ：RS-485（绝缘） |
| 故障警报 | 流量降低、传感器单元异常、光量降低 |
| 故障警报显示 | 灯点亮（红）/内容显示 |
| 故障警报接点 | 无源接点1a或者1b、常时非励磁（警报时励磁）或者常时励磁（警报时非励磁）、 接点容量 DC30V 2A（电阻负荷） |
| 自我诊断功能 | 功能确认（暖机、保养模式时）、保养请求、规格范围外 |
| 自我诊断功能显示 | 功能确认及规格范围外 ：灯点亮（橙）/内容显示 保养请求 ： 灯点亮（绿）/内容显示 |
| 自我诊断功能接点 | 功能确认及规格范围外 ：无源接点1a或者1b 常时非励磁（警报时励磁）或者常时励磁（警报时非励磁）、 接点容量 DC30V 2A（电阻负荷） 保养请求 ： SSR接点、接点容量 AC240V 20W（电阻负荷） |
| 使用电源 （耗电量） | AC100V～240V±10% 50/60Hz（最大18VA） 或者DC24V±10%（最大5W） AC/DC可切换 |
| 结 构 | 相当于IP66/IP67 |
| 使用温湿度范围 | -20～+57℃、95%RH以下（无结露） |
| 外形尺寸/重量 | 约286(W)×453(H)×150(D)mm/约23kg |
| 防爆结构 | 耐压防爆结构（防爆等级 ：Ex dⅡB+H2 T4） |
※1 设想测量气体中含有的N2、 O2、 CO2、 CO等气体在总体的 20%以下。
※2 有关其他的测量范围，请咨询本公司营业部。
 |
|
