俄罗斯泰克诺AC’TECHNO-AC’
庞羽梁仪器仪表（上海）有限公司是俄罗斯品牌TECHNO-AC的中国总代理商

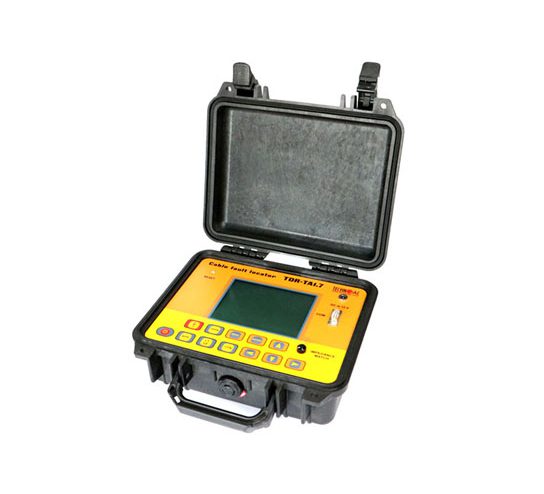

俄罗斯泰克诺AC’TECHNO-AC’电力电缆线路故障定位仪TDR-TA1.7 产品简介：
产品型号：TDR-TA1.7
产品品牌：泰克诺AC’TECHNO-AC’
产品类别：电缆测试/识别仪
产品备注：电缆线路故障定位仪
俄罗斯泰克诺AC’TECHNO-AC’电力电缆线路故障定位仪TDR-TA1.7产品概述：
TDR-TA1.7 – 现代数字反射计，专为发现和诊断电力电缆线路中的故障而设计：开路、短路、套管、电缆接头、平行排水、湿电缆等。
TDR-TA1.7 反射计可用于搜索损伤，因为脉冲法（对低电阻缺陷有效），作为电气实验室的一部分，脉冲电弧法（电弧反射）允许确定高-电阻故障可达数百兆欧。
设备 TDR-TA1.7 设计用于使用以下方法测量特性阻抗为 25 至 600 欧姆的平衡和非平衡电缆：
脉冲法 (TDR) – 最准确和安全的模式 – 可有效诊断低电阻率损坏、搜索中断和短路：
电缆长度测量；
测量到阻抗不连续或损坏的距离；
测量线在一定长度处的速度系数；
确定受伤的性质。
该设备在移动电气实验室中的有效性显着提高：
电弧反射技术（Arc-Reflection） ——作为移动电气实验室的一部分，可以用脉冲法的准确度检测高阻抗故障：在电力电缆上使用脉冲电弧法进行的测量使用了短暂发生的电弧反射法通过使用高压冲击脉冲发生器在缺陷高电阻点的时间。该方法不需要预先隔离燃烧，在聚乙烯护套上工作时特别有效。
俄罗斯泰克诺AC’TECHNO-AC’电力电缆线路故障定位仪TDR-TA1.7 产品特征：
能够应用两种基本的现代电缆线路诊断和故障定位方法：脉冲法和脉冲电弧法；
实时测量；
异步干扰抑制；
5.7英寸显示屏，分辨率为320×240像素；
100 条轨迹的非易失性存储器，所有测量参数都数字化；
逐点减法模式仅显示差异；
最大射程 – 50 公里；
与设备内存中的跟踪进行比较模式；
带有内存文本注释的预览模式波形；
内置 200 个值的表速度系数，具有补货的可能性；
PC数据交换；
具有高机械强度的防溅密封体（防护等级 IP67）。
俄罗斯泰克诺AC’TECHNO-AC’电力电缆线路故障定位仪TDR-TA1.7 产品应用：
Pulse TDR TDR-107 用于在安装或操作以下类型的电缆线路时进行控制：
系统电缆通讯；
信号和控制电缆；
电源线；
架空电缆线；
计算机网络;
电视和无线电电缆线；
确定电缆在制造、储存和贸易过程中的长度。
俄罗斯泰克诺AC’TECHNO-AC’电力电缆线路故障定位仪TDR-TA1.7 产品参数：
| 范围 | 价值 |
| 测量模式 | 脉冲 (TDR) |
| 脉冲电弧（电弧反射） | |
| 单色液晶显示器 | 5.7 英寸（320×240 像素） |
| 量程测量距离（延迟时间） | 从 0 到 50000 m（0 到 500 ms） |
| 距离子带（时间延迟） | 0 – 250 m (0 – 2.5 ms), 0 – 500 m (0 -5 ms), 0 – 1000 m (0 – 10 ms), 0 – 2500 m (0 – 25 ms), 0 – 5000 m (0 – 50 ms) 0 – 12500 m (0 – 125 ms), 0 – 25000 m (0 – 250 ms), 0 – 50000 m (0 – 500 ms) |
| 距离仪器误差 | 从 0.04% 到 0.4% 取决于子带测量（从 1 m 到 20 m，取决于测量子带 VOP = 1.50） |
| 有效采样率 | 100兆赫 |
| 范围协调阻力 | 从 25 欧姆到 600 欧姆 |
| 探头脉冲持续时间 | 从 10 ns 到 100 ms |
| 探测脉冲的幅度 | 10 匹配负载 |
| 接收路径的灵敏度 | 优于 1 mV |
| 动态范围 | 不低于 80 分贝 |
| 速度系数的设定范围 | VOP = 33.3% … 99.9%（步长 0.1%） |
| 延时调节范围（脉冲弧法） | 从 0 到 4 ms（步长 0.2 ms） |
| 同步（脉冲电弧法） | 测量输入 |
| 触发输入 | |
| 连续电池工作时间 | 至少 8 小时 |
| 通过充电器连续工作时间 | 无限 |
| 方面 | 70x246x124 毫米 |
| 工作温度范围 | 从 -20 °C 到 +40 °C |
| 带电池重量 | 不超过 2.5 公斤 |
