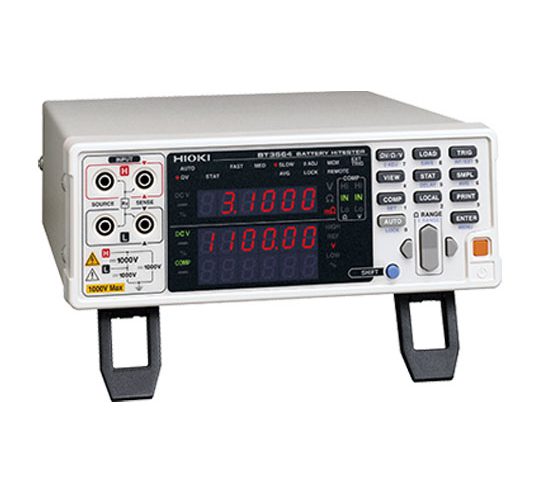

日本HIOKI日置电池测试仪BT3564 产品概述：
产品型号：BT3564
产品品牌：日本HIOKI日置
产品类别：电池测试仪
产品备注：电池测试仪
日本HIOKI日置电池测试仪BT3564 产品简介：
● 最高可对应1000V的直接测量
● 适用于针对EV、PHEV的高压电池的生产线
● 内部电阻测量0.1mΩ～3kΩ（总包电阻/母线电阻）
● 搭载高压测试防火花功能
● 模拟输出功能
● 能对应1000V和高压电池组的测量探头（选件）
日本HIOKI日置电池测试仪BT3564 产品特性：
最大输入电压1000V。针对EV、PHEV的耐高压电池测试仪
BT3564是一款适用于从针对高压化的EV、PHEV到住宅用蓄电池等多种电池组出入货检查的电池测试仪。
最大输入电压1000V，可同时测量内部电阻和电池电压。
使用对应1000V的探头也能安全、轻松的测量高压电池组
若使用选件中的对应1000V的探头L2110，则可以在高压电池组的宽端子、凹入电极、裸露母线等之间安全且轻松地进行测量。
高压测试防火花功能，使测量更安全
火花放电是在高压测量时经常发生的现象。
BT3564在接触电池组的电极时会控制流过的电流，并降低火花放电的发生。
使用模拟输出功能，实现长时间监测
搭载电阻测量值的模拟输出功能。通过记录仪和数据采集仪组合使用，能够长时间监测总电阻值的情况。
日本HIOKI日置电池测试仪BT3564 产品参数：
| 最大输入电压 | 额定输入电压: DC ±1000 V, 对地最大额定电压: DC 1000 V |
| 电阻测量量程 | 3 mΩ (最大显示3.1000 mΩ, 分辨率 0.1 µΩ,)〜3 kΩ量程 (最大显示3.1000 kΩ, 分辨率 0.1 Ω), 7档切换 |
| 测量精度: ±0.5% rdg. ±5 dgt. (30 mΩ〜3 kΩ量程) | |
| ±0.5% rdg. ±10 dgt. (3 mΩ量程) | |
| 测量源频率: 1 kHz ±0.2 Hz. 测试电流: 100 mA (3 mΩ量程), 〜10 µA (3.000 kΩ量程), 开路端子电压: 25 V peak (3/30 mΩ量程), 7 V peak (300 mΩ量程), 4 V peak (3 Ω〜3.000 kΩ量程) | |
| 电压测量量程 | DC 10 V (分辨率 10µV)〜DC 1000 V (分辨率1mV), 3档切换 |
| 测量精度: ±0.01% rdg. ±3 dgt. | |
| 显示 | 电阻 ±31000, 电压 ±999999 (仅1000V时±999999 或±110000) LED |
| 采样时间 | FAST, MEDIUM, SLOW |
| 比较器 | 判定: Hi/IN/Lo (电阻, 电压分别独立判定), 综合判定 (PASS/FAIL、 电阻判定结果和电压判定结果的AND运算), 画面显示, 蜂鸣音, 向外部I/O输出 (开路集电极, 35 V, DC50 mA max.)） |
| 模拟输出 | 电阻测量值 (显示值 DC 0 V〜3.1 V) |
| 接口 | EXT I/O, RS-232C, 打印机 (通过RS-232C), GP-IB |
| 电源 | AC100〜 240 V, 50/60 Hz, 30 VA max. |
| 体积及重量 | 215W × 80H × 329D mm, 2.6 kg |
| 附件 | 使用说明书×1, 电源线 ×1, 使用上的注意事项 ×1 |
 |
|
